钢包车轨道安装分项

可编辑修改精选全文完整版轨道安装施工方案一概述车间起重机用轨道的安装主要包括垫板的铺设、钢轨安装、螺栓的固定几个部分，按照图纸要求钢轨的材料规格如下表所示序号名称规格备注1 挡板2 垫圈3 螺母4 螺栓5 垫板Q235A6 压板7 钢轨二轨道安装1 轨道截面图如图所示2 根据图纸尺寸和土建交底的基准标高确定钢轨垫板的表面标高±0.00以上200mm,作为钢轨垫板标高的控制。

3钢轨垫板底应于底部垫平，找好标高后焊接固定。

4 钢轨垫板每块长度不大于10m，两垫板间隙为4 mm，垫板总宽度大于轨道宽度，垫板螺栓孔直径相当，垫板间隙与轨道接头需叉开500 mm以上。

5 垫板安装安装应采用二次浇注找正，二次浇注材料为无收缩混凝土。

（甲方施工）6 根据土建提供的基准线用经纬仪和钢尺进行轨道中心的定位，轨道实际中心线与安装基准线±3mm。

7 两条轨道的轨距偏差不大于±3mm8 轨道纵向倾斜度不大于1mm∕1500mm，全长不大于10mm。

9 两平行轨道上任意同一横向截面上的轨道面高低差不大于±3mm10 轨道接头表面高差不大于1mm11 轨道接头处，上、左、右三面的偏移0.5mm12两平行轨道的接头位置应错开，其错开距离不应等于同侧前后车轮的轮距。

13轨道接头通常用鱼尾板连接时；如要求焊接时焊条和焊缝应符合钢轨的材质和焊接质量要求，焊接时使用牌号J426或J427碳钢焊条。

14 压板、垫圈、螺母、螺栓固定，固定轨道垫板的螺栓应垂直，不允许倾斜，其螺母下应加弹簧垫圈或用双螺母，螺栓应拧紧。

15轨道安装分项工程质量验收评定表轨道安装分项工程质量验收评定表。

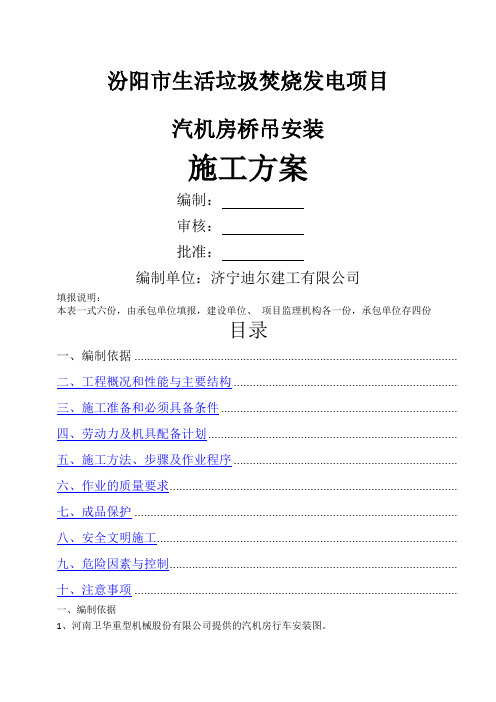

汾阳市生活垃圾焚烧发电项目汽机房桥吊安装施工方案编制：审核：批准：编制单位：济宁迪尔建工有限公司填报说明：本表一式六份，由承包单位填报，建设单位、项目监理机构各一份，承包单位存四份目录一、编制依据 .....................................................................................................二、工程概况和性能与主要结构 ......................................................................三、施工准备和必须具备条件 ..........................................................................四、劳动力及机具配备计划..............................................................................五、施工方法、步骤及作业程序 ......................................................................六、作业的质量要求..........................................................................................七、成品保护 .....................................................................................................八、安全文明施工..............................................................................................九、危险因素与控制..........................................................................................十、注意事项 .....................................................................................................一、编制依据1、河南卫华重型机械股份有限公司提供的汽机房行车安装图。

钢轨安装施工方案
钢轨安装施工方案是指在铁路、地铁等交通建设中，对钢轨进行安装的具体规划及施工方案。

下面就钢轨安装施工方案进行以下阐述。

一、施工前的准备工作
1. 施工前应对施工现场进行勘察和测量，确保施工区域的地势平整、无积水。

2. 确定施工方法和人员配置，制定详细的施工计划。

3. 采购所需的材料、设备和机械，确保施工顺利进行。

二、施工过程和方法
1. 清理施工现场，确保铺轨区域干净整洁。

2. 按照设计要求，先进行轨道基础的施工，包括地面平整、铺设路基、建立石头砼底等。

3. 进行轨道焊接，将钢轨用电焊进行焊接，确保焊接牢固。

4. 安装轨道防碾机构，用于防止轨道在车辆通过时发生移位。

5. 进行轨道固定，使用固定夹将钢轨固定在路基上，保持良好的水平度和纵向连续性。

6. 进行轨道修整，使用修轨机器对钢轨进行修整，保证铺轨质量。

7. 进行轨道调试，使用检测设备对铺轨质量进行检测，确保符合设计要求。

三、施工后的检测和验收
1. 对铺轨质量进行检测，包括轨面水平度、纵向连接等。

2. 进行轨道试验，包括列车通过试验、振动试验等。

3. 对我们的施工工艺、施工质量、安全管理等进行总结和评估。

以上是钢轨安装的施工方案，施工过程中需要严格按照方案进行操作，确保工程质量和安全。

在施工过程中，应加强安全管理，确保工人的人身安全。

同时，要进行有效的沟通和协调，与其他施工人员、监理以及设计单位进行配合，确保施工进度和工程质量。

轨道安装施工方案09002一、工程概况本施工方案适用于轨道安装工程，主要包括铁轨、道床、轨枕、固定装置等的安装工作。

根据工程实际情况和相关规范要求，制定了具体施工措施和安全措施。

二、施工准备工作1.工程物资和设备材料准备根据工程所需，准备铁轨、道床、轨枕、固定装置等材料，并且对设备进行检查和维护，确保施工顺利进行。

2.人员组织和培训组织施工人员，包括工程师、技术工人、机械操作人员等，并进行相关培训，确保施工人员熟悉操作要领和安全措施。

3.施工图纸论证和调整根据施工图纸和实地勘察情况，进行施工图纸论证和调整，确保施工方案符合实际情况和规范要求。

三、施工工艺及步骤1.接轨试验检查铁轨、道床等材料的质量和尺寸，进行接轨试验，以确保铁轨安装的精度和质量。

2.铺设道床根据设计要求，安装道床，包括挖掘、填筑、夯实等工作，确保道床平整牢固。

3.安装轨枕根据设计要求，安装轨枕，包括定位、固定等工作，确保轨枕位置准确。

4.铺设铁轨根据设计要求，铺设铁轨，包括安装、固定等工作，确保铁轨位置准确。

5.安装固定装置根据设计要求，安装轨道的固定装置，包括固定螺栓、夹持装置等，确保轨道稳定。

6.检测与调整铺设完毕后，进行轨道的检测和调整工作，包括检查轨道几何要求、检测轨道的垂直度和水平度等，确保轨道的质量和安全性。

四、施工安全措施1.检查施工场地的周边环境，清理杂物，避免施工过程中的物品滚落和砸伤等事故。

2.施工人员必须佩戴安全帽，并配备安全防护绳等防护装备，确保施工人员的人身安全。

3.机械操作人员必须熟悉操作要领，经过相关培训和资格认证，确保机械的安全操作。

4.在施工过程中，设置警示标志和安全防护网，确保施工区域的安全。

5.施工过程中，严禁奔跑、滑动或大声喧哗，避免发生人员伤害和设备事故。

6.对施工现场进行定期的巡视和检查，及时发现和处理施工过程中存在的安全隐患。

五、施工质量控制1.进行施工前的勘测和测量工作，确保施工的准确性和质量。

钢轨安装专项施工方案第一章工程概况1.1 工程概况轨道基础工程中选用P50钢轨，分四条轨道共计1452米，螺纹道钉选用M24螺栓，螺杆长190mm，预埋105mm，共计4880个，钢轨接头采用平接头形式，两钢轨接头位置应与轨道梁结构缝错开，钢轨安装完毕后用C20沥青砼进行浇筑。

1.2、设计要求钢轨安装允许偏差要求为：钢轨中心线位置偏差≤5mm，轨距允许误差±5mm，两轨顶面标高差≤10mm，钢轨接头错牙≤1mm。

1.3、工程特点本工程钢轨安装精度要求较高，因此钢轨垫板安装前精确找平和轨道轴线及标高控制为本工程的重点与难点。

第二章施工准备2.1技术准备1、图纸会审：图纸是施工的主要依据，施工前认真组织图纸会审及设计交底工作，做好设计交底及图纸会审记录。

在图纸会审前，组织项目部技术人员进行详细的图纸审查工作，审查时主要从以下几个方面入手：对照图纸目录，清点施工图纸的张数及引用标准图的图号及册数；施工图纸是否完整、正确，尺寸标注是否清楚、准确；核对图纸中特作与安装构件和零件的型号、数量及材料等重要数据是否与材料表中所列相符；构件几何尺寸的长、宽、高与建筑、设备安装之间有无矛盾；采用新技术项目的技术可能性和必要性，是否有保证工程质量的技术措施；图纸自审后，形成图纸自审记录，然后与相关专业进行图纸互审，并将图纸自审及图纸会审记录中的问题在图纸会审中请相关专业人答疑，形成图纸会审记录，最后作为正式文件列入工程技术档案。

2、技术交底为了确保本工程的优质、高速、安全、低耗，应先分级做好技术交底工作，确保参与施工的施工技术人员和操作人员明确工程任务的特点、技术要求、施工工艺及在施工中应注意的一些问题，做到心中有数，使工程项目能有组织、有计划地进行。

技术交底前，交底人应做好充分准备，将交底内容记录在技术交底卡上，在交底完后，将技术交底卡作为工程资料归施工工程竣工档案中。

交底的内容如下：施工图中建（构）筑物的设计特点、结构的安全、稳定性及使用功能等；施工组织设计及特殊工程施工作业方案交底，对项目的工程特点、施工部署、各分部分项工程的施工工艺要求及施工进度等进行详细交底；设计变更及图纸会审中对原施工图纸的变更情况；本工程应注意的安全、文明施工及周围环境情况；技术交底按二级进行，具体如下：1）、项目部技术负责人向施工员、质检员、安全员以及班组长进行图纸、施工工艺、施工方法、施工进度安排、技术措施、材料验收及资料整理等方面的交底；2）、施工员向班组施工人员就工程的质量要求、操作要点、安全技术措施、工种之间配合和施工进度安排进行交底。

起重机轨道安装施工方案1.1轨道铺设、车挡安装1.1.1轨道安装前应进行检查，若有弯曲、扭曲等，应对其进行矫正合格后方可安装1.1.2 起重机轨道跨度S 的极限偏差值Δ S不得超过下列数值: ΔS=±4mm 。

(见图1)测量方法：(见图2)将量尺在轨道的A点固定，另一端用弹簧称以固定拉力拉钢尺沿轨道中心线划弧，量得最小值B，即为AB两点对应间的轨距。

1.1.3 轨道顶面相对于理论高度的极限偏差为±10mm ，用水准仪测量轨顶的标高值，测点的距离一般为6~10米，并绘制轨道顶部的标高图，计算纵向不水平度。

两根轨道的高度差最大10mm，沿长度方向在垂直平面内的弯曲,每2m 测量长度内不得大于2mm 。

1.1.4 在轨道的总长度内，侧向极限偏差为±10mm 。

沿长度方向在水平面内的弯曲，每2m测量长度内的极限偏差不得超过±1mm。

(见图3)1.1.5 轨道接头应对准，两平行轨道的接头位置应该错开，其错开距离不小于600mm，且不应等于起重机前后车轮的基距。

1.1.6 轨道接头采用直头夹板联结，接头处伸缩缝≯2mm。

1.1.7 轨道下采用弹性垫板作垫层，弹性垫板的规格和材质应符合设计规定，拧紧螺栓前，轨道应与垫板紧贴，当有间隙时，应在弹性垫板下加垫板垫实，垫板的长度和宽度均应比弹性垫板大10~20mm。

1.1.8 轨道中心与轨道梁腹板中心之间的偏差不得超过轨道梁腹板厚度的一半。

(见图4)1.1.9 轨道顶面偏离理论位置的倾斜不得超过以下数值(见图5)长度方向：tg β≤ 0.003；横向：tg β≤ 0.005 。

1.1.10 两根轨道的端头共四处，必须安装车挡，车挡制作安装按照标准图95G325中的CD-3 制作。

车挡安装应符合以下要求a.车挡制作前应先测定吊车梁上联结车挡的螺栓或螺栓孔的实际位置，以便相应调整车挡上螺栓孔的位置。

b.同一跨度内两条平行轨道上的车挡与吊车缓冲器的接触面应在同一平面上，若不在应用橡胶板进行调整，使两者至定位轴线的偏差≤4mm。

钢轨安装施工中的几个问题张生雨一、小车轨道的联结安装重工业厂房内一般都有数量不等的地面和空中的钢轨轨道，供各类运输设备行使。

轨道施工和使用过程中经常遇到一些问题，如处理不当会给使用和维修造成诸多不便。

目前，多数设计仍沿用螺栓压板联结固定钢轨的方式。

这种联结方式在炼钢车间转炉下的钢包车轨道使用中却很不方便。

由于钢水钢渣在炼钢生产过程中或多或少经常要洒在轨道上，将外露螺栓螺帽压板等粘住，清理钢渣时往往将这些部件损坏。

将螺栓损坏以后，螺栓和压板都将失去作用，其后果一是钢轨位移，钢包车掉轨，二是更换钢轨后新钢轨因局部已没有轨道螺栓而无法固定。

在山西宏阳钢厂1#、2#转炉钢包车轨道施工中，为了避免出现这样的不利后果，将螺栓压板联结固定钢轨的方式改为在基础中埋设预埋铁件，在铁件上焊自行加工的压板固定钢轨，效果十分理想，具体作法是：1、将钢包车轨道基础的预埋件地脚螺栓全部取消，改为在基础中预埋铁件，铁件纵向间距400mm，在转炉底下24m长一段埋设立放钢板铁件M-1，主2、安装钢轨时，首先将钢轨调直，按轨道中心线位臵摆放好，钢轨与预埋件焊接，再加压板侧向固定，如上图示。

如钢轨与预埋件的缝隙大于2mm，则先用薄钢板将缝隙垫平，薄钢板与预埋件焊接牢固，再固定钢轨。

3、轨道与基础的联结为隔一块预埋件焊连一块，即间距800mm一焊，多设的预埋件为轨道检修、换轨时备用。

二、过跨车轨道的联结山西宏阳钢厂炼钢车间过跨车轨道的联结方式设计为螺栓压板联结方式，基础为现浇钢筋砼基础，预埋地脚螺栓。

由于基础细石砼找平层施工质量较差，表面平整度超差严重，轨道与找平层之间有较大缝隙，导致轨道压板不能有效地阻止钢轨侧向位移，加上轨道小车车轮为内侧带缘，致使生产过程中过跨台车经常掉道。

因此阻止轨道侧向位移，保持轨距不变是防止车辆掉轨的关键，采取以下措施：1、增设轨道拉紧器。

轨道拉紧器采用ф32圆钢，两端带扣，轨道两侧各带一个平垫、弹簧垫和二个螺母，紧固即可。

起重机轨道安装适用于轻轨、重轨、工字钢、方钢轨和起重机轨道安装
通用桥式起重机安装
本表适用于普通用途的桥式起重机，其他类型的桥式起重机与通用桥式起重机相同部分。

电动葫芦安装
本表适用于起重量0.25-5t电动葫芦安装
说明：我做资料不留样表，也给你传不了现成的资料，我给你传的是评定标准，你应该能看懂，表样格式必须按监理或业主的要求做，因十二冶的资料肯定要与其它单位的一致，同时工程验收标准因地而异，所以你必须与监理取得联系。

按他们给你的表格形式把内容填写进去就行了。

另外，有些数据你要到设备说明书和设备铭牌上查找，方可做完一份完整准确的资料。

如有疑问请电话联系。

王芳2012年3月2日。
