托利多RL00-3600电子秤标定操作<<3600 RL00 V4.0 简易标定步骤>>二、按*--再按*---按1*---再按1出现CAPACTIVE（重量工程）三、按0（2次）出现CAPACTIVE四、按1出现SET PRELOAD（空秤）五、按1出现SET PULLCAP 30KG六、按0选至5KG七、放上法码+按1出现UNLOAD八、拿下砝码+按1（确认）九、按1（保留数据）梅特勒托利多电子秤的标定方法(1) kingbird plus 3130打开仪表盖，S1-1 在ON状态下可以标定称重状态下，按F1键进入F1 按确认显示F1.2 用模式选择，确认F1.3 MAX 最大称量按确认F1.4 e 确认F1.5 CAL X X=0 跳过进入F1.6 X=1 进入标定E SCL 秤台为零，确认15 CAL 倒计时ADD LD 加码，60%MAX 确认000000 去皮和模式输入砝码值，确认15CAL 倒计时完成按确认到F2 按清零键，跳到SAVE，确认保存。
(2) HAWK(防水型)跨接主板上CAL开机，按printer(开关打印) 和zero(清零) 显示F1 按皮重光标移位按功能选择按开关/打印进入“F1.2”按功能选择1 进入标定状态CAP 最大称量incr 分度值escal 空秤确认ADD LD 加砝码，000000 通过皮重和功能键输入砝码值，确认倒计时，CAL D 标定完成。
按开关/打印退回正常显示状态。
(3)3123 PANTHER1. S1-1设定为on 开机，同时按ENTER + ZERO 显示F12. 屏幕显示CAL X 选择1 确认3. E SAL 零位确认4. “ADD LD”“000000 ”加砝码，确认，完成。
(4)XK3124 IND2261. 按住打印键仪表显示“nRSFEr”输清零去皮清零去皮按打印显示“SETUP”.2. 显示F1.2.3 ,选择最大称量，4. CAL 0,，按确认，FULL LD 加载砝码，确认，输入砝码值确认。
托利多RL00-3600电子秤标定操作<<3600 RL00 V4.0 简易标定步骤>>二、按*--再按*---按1*---再按1出现CAPACTIVE（重量工程）三、按0（2次）出现CAPACTIVE四、按1出现SET PRELOAD（空秤）五、按1出现SET PULLCAP 30KG六、按0选至5KG七、放上法码+按1出现UNLOAD八、拿下砝码+按1（确认）九、按1（保留数据）梅特勒托利多电子秤的标定方法(1) kingbird plus 3130打开仪表盖，S1-1 在ON状态下可以标定称重状态下，按F1键进入F1 按确认显示F1.2 用模式选择，确认F1.3 MAX 最大称量按确认F1.4 e 确认F1.5 CAL X X=0 跳过进入F1.6 X=1 进入标定E SCL 秤台为零，确认15 CAL 倒计时ADD LD 加码，60%MAX 确认000000 去皮和模式输入砝码值，确认15CAL 倒计时完成按确认到F2 按清零键，跳到SAVE，确认保存。
(2) HAWK(防水型)跨接主板上CAL开机，按printer(开关打印) 和zero(清零) 显示F1 按皮重光标移位按功能选择按开关/打印进入“F1.2”按功能选择1 进入标定状态CAP 最大称量incr 分度值escal 空秤确认ADD LD 加砝码，000000 通过皮重和功能键输入砝码值，确认倒计时，CAL D 标定完成。
按开关/打印退回正常显示状态。
(3)3123 PANTHER1. S1-1设定为on 开机，同时按ENTER + ZERO 显示F12. 屏幕显示CAL X 选择1 确认3. E SAL 零位确认4. “ADD LD”“000000 ”加砝码，确认，完成。
(4)XK3124 IND2261. 按住打印键仪表显示“nRSFEr”输清零去皮清零去皮按打印显示“SETUP”.2. 显示F1.2.3 ,选择最大称量，4. CAL 0,，按确认，FULL LD 加载砝码，确认，输入砝码值确认。

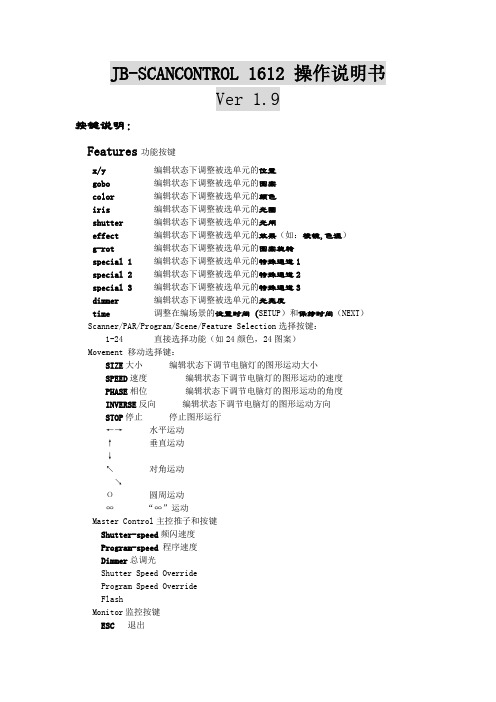

JB-SCANCONTROL 1612 操作说明书Ver 1.9按键说明：Features功能按键x/y编辑状态下调整被选单元的位置gobo编辑状态下调整被选单元的图案color编辑状态下调整被选单元的颜色iris编辑状态下调整被选单元的光圈shutter编辑状态下调整被选单元的光闸effect编辑状态下调整被选单元的效果（如：棱镜,色温）g-rot编辑状态下调整被选单元的图案旋转special 1编辑状态下调整被选单元的特殊通道1special 2编辑状态下调整被选单元的特殊通道2special 3编辑状态下调整被选单元的特殊通道3dimmer编辑状态下调整被选单元的光亮度time调整在编场景的设置时间（SETUP）和保持时间（NEXT）Scanner/PAR/Program/Scene/Feature Selection选择按键：1-24直接选择功能（如24颜色，24图案）Movement 移动选择键：SIZE大小编辑状态下调节电脑灯的图形运动大小SPEED速度编辑状态下调节电脑灯的图形运动的速度PHASE相位编辑状态下调节电脑灯的图形运动的角度INVERSE反向编辑状态下调节电脑灯的图形运动方向STOP停止停止图形运行←→水平运动↑垂直运动↓↖对角运动↘О圆周运动∞“∞”运动Master Control主控推子和按键Shutter-speed频闪速度Program-speed程序速度Dimmer总调光Shutter Speed OverrideProgram Speed OverrideFlashMonitor监控按键ESC退出F1按键上方的功能激活F2 按键上方的功能激活F3 按键上方的功能激活F4 按键上方的功能激活Main menu菜单连接配置ScanControl 1612适用于12个通道的电脑灯16支。
由控制台操作电脑灯，需要在控制台的“setup”菜单调节，操作如下：1．电脑灯与控制台对接2．设置每一单元的DMX地址码。
一、托利多电子秤称上常用操作设置说明进入标定菜单(【代码】 * 24681357 * 05 * 中a) 底部显示：PUSH CAL BUTTON（按下标定开关），此开关位于秤体底部圆柱突起物正中。
如图所示：b) 底部显示：DIGI FILTER 0(滤波参数)，总价窗口显示0-3，按数字1，显示：DIGI FILTER 1, 按【确认】到下一步。
c) 底部显示：SET GEO VALUE 12 (输入重力加速度值)，直接按数字键输入重力加速度值，缺省为12，然后按【确认】到下一步。
d) 底部显示：DO NOT ENTER CAL (是否进入标定菜单否) ，按数字1，显示：ENTER CALIBRATION (进入标定菜单)，按【确认】到下一步。
e) 底部显示：SINGLE RANGE kg(单量程，kg)，总价窗口显示0－1，按0使之变为DUAL RANGE kg（双量程kg），然后按【确认】到下一步。
（选项分别为：0＝DUAL RANGE kg，1＝SINGLE RANGE kg(单量程，kg)f) 底部显示：6/15 Kg（6/15Kg双量程），总价窗口显示：0～3。
（选项分别为0＝6/15Kg,1=15/30Kg,2=3/6Kg,3=30/60Kg）按0－3数字进行选择。
按【确认】到下一步。
g) 底部显示：INPUT WEIGHT VALUE（输入砝码重量）总价窗口显示0（缺省为0kg）。
按0－9数字键输入标定的砝码重量，例如10，则总价窗口显示10。
按【确认】到下一步。
h) 底部显示：EMPTY SCALE（清空秤盘），按【确认】到下一步。
i) 秤等待一段时间，显示：LOAD 10 kg WEIGHT（放上10kg 标准砝码），此处显示的砝码重量为上面实际输入的砝码重量，按【确认】到下一步。
j) 秤等待一段时间，显示：UNLOAD （卸载），从秤盘上移去砝码，按【确认】到下一步。
k) 秤等待一段时间，显示：CAL SUCCESS（标定成功），秤自动重启动。
丹尼斯漯河店顶尖电子称说明书电脑室2007年6月第一章软件的安装和使用一、本软件必须运行在Microsoft Windows95 以上系统，安装方法如下：步骤1：将随秤所附的光盘放入PC 的光驱中步骤2：运行光盘上的安装程序步骤3：安装程序会提示要不要创建、安装在默认路径，用户只需确认即可。
运行软件只需点击Windows 桌面上的“开始/程序/LB-MN Series Chn/LINK32”即可打开。
二、用户使用的一般流程：1、 制作标签文档 *.SCR 。
2、 产生PLU 文档 *.PLU ，*.TXP ，*.TXU （*.PLU 是手工录入生成，*.TXP ，*.TXU 是超市后台系统从档案库中转换生成，需要电脑室人员写程序来完成）。
3、 由PLU 文挡生成热键插片，此步骤为可选。
“称号：”一列的填写方法：使用RS —232通讯时，填铭牌上的序列号，使用以太网通讯时，填称的IP 地址。
三、如何制作标签1. 点击 \文件\新建 打开一个空白标签，输入标签的宽度和高度。
2. 从组件清单上选择一个组件点击鼠标，然后将鼠标移到标签上再点击鼠标放置组件，拖动组件到合适的位置上。
3. 重复2 步骤直到所有组件放置完毕。
4. 在主窗口的右边有一个组件属性窗口,在里面选择该组件的各属性。
5. 如欲修改某些组件的属性,点击该组件(此时组件外框变红),在属性窗口定义文件属性6. 改变组件的位置,可以直接拖动,也可以通过在属性字段元定义位置参数实现。
7. 点击编辑背景进入背景编辑。
其操作类似于Windows 下的小画家，可以剪切已有的图形和编辑文字，但文字一旦确认就变成图形格式不能再编辑，只能删除重写。
编辑文字选择字体，大小正在编辑重量四．如何生成PLU 文档生成PLU 文档有两种方法：⑴打开PLU 手工录入⑵由超市计算机部人员写一段程序，从后台数据库中抓取PLU 信息生成*.TXP,*.TXU文本档案，在PLU 和Link32 中可以直接调用（TXP,TXU 文本格式详见附录）２．如何查找PLU在PLU 中有一个搜索引擎，在左边选中查找项，在右边输入查找值，则游标会自动停在要查找的PLU 上。
菲利浦（PHILIPS）PR1612/02称重处理器操作指南前言：昌兴电炉炉区废钢车称重、钢包车称重、合金上料称等称重系统均采用菲利浦
（PHILIPS）PR 1612/02称重处理器。
原英文版说明书过于繁琐，不便于仪表工标定操作。
现根据实际使用情况，结合我本人对该仪表操作经验体会，有选择性地将一些必要性的原则规程汇编整理如下，力争通俗易懂，便于使用者操作。
1． PR 1612 仪表前面板见附图一
2．标定步骤：
2．1 将选择开关“MODE”、“CAL”拨至C 位。
2．2同时按下“B”+“T”键，进入SETUP（参数设置）状态，显示参数C00,按“NEXT STEP”进入下一步。
2．3通过按键“《”、“》”、“︽”、“︾”来输入所选参数代码。
（选定后定义组态参数C01~C29及标定参数C30~C80。
按“NEXT STEP”进入下一步。
具体参数设置及参数含义见参数设定表，见附表。
）
2．4 进入C 21，输入密码，系统确认后（密码正确显示“GOOD”，密码错误显示“FAIL”），进入C 35，修改量程，按“NEXT STEP”回到原位；再按“NEXT STEP”，提示选择供桥电压，选择20V。
屏幕显示：C SUPPLY
C 12 C 20
如果要更改供桥电压，可通过按“︽”键来选择12V或20V（同时需要在硬件上设置过，将电源选择开关拨到相应位，并联好跳线）。
再按“NEXT STEP”出现“DEFAULT（系统自检）”，稍事停顿，显示C 1 。
2．5 零点修正。
系统如果要重新回零，选择“1”，否则选择“0”。
参数修改通过“︽”、“︾”上移、下移键来完成。
在选择了“1”后，显示“UNLOAD”，确认此时称体处于空载状态，按“NEXT STEP”，显示：
00000
2．6 再按“NEXT STEP”，出现C 35满量程值。
根据
现场所加砝码的重量，修改C 35的值，加上标定砝码后，按“NEXT STEP”。
停顿一会后，显示 C 36 ，显示称重量。
按“B”键,出现“STORE？”，“C NO”（问：是否需要存盘？），用“︽”、“︾”上移、下移键来选择“C YES”（存盘）。
按“B”键退出。
2．7 将CAL开关，MODE开关均打到 C。
标定完毕。
仪表显示负载重量。
注释：1 ) ．标定前仪表需要事先预热一个小时。
2)．如果在标定过程中出现“CERR 2”，说明标定砝码过轻，需加大砝码重量。
3 )．测量信号（SPAN）计算公式：满量程×灵敏度
SPAN=
压头承重能力×压头的数目
单位：mV/V, C 39 要用这个值。
4)．静载响应信号（Deadload Signal）计算公式：显示值×4
Deadload ( mV) =
供桥电压×100
满载状态下的测量信号计算公式：满量程×灵敏度×供桥电压
Measuring singal (mV) =
压头承重能力×压头的数目
输入信号=静载响应信号+满载状态下的测量信号
输入信号必须满足系统要求：小于36 mV。
5）． C：所设参数可以写入EEPROM，要进入标定状态需将CAL、MODE开关同时拨到“C”位。
C ： EEPROM处于写保护状态。
为避免意外，参数设置完毕后，务必将CA开
关拨至C 位。
即使系统掉电后存入EEPROM的内容依旧保留在那里。
6）．为确保信号的精确性和稳定性，信号电缆不得超过300米。
3．相关技术参数
精度：3000 d OIML class Ⅲ；线性：〈 0.007% ；
零点稳定性（前提：供桥电压为12V，压头灵敏度为1mV/V）:
<0.1µV/K , RTI≤8.5ppm
仪表供电：220VAC；保险：带延时的220VAC、100毫安保险管；
供桥电压：有12VDC、150 m A ，10VDC、230m A两档可选；
仪表输入电压（静载响应信号+满载状态下的测量信号）量程：0~36 m V。
4．开机后出现的出错信号
“no dAt”：在参数C 82中实际EEPROM 板号已被复位，EEPROM数据丢失。
请电告菲利浦称重系统用户技术服务部。
“CoLd O O”：RAM数据丢失，主要为电池故障，也可能是换过EPROM引起的。
“bAt”:备份电池故障，检查切换开关或电池本身是否电压过低。
“boArd O O":系统被中断。
请电告菲利浦称重系统用户技术服务部。
“EEProA 0 0":检测到EEPROM存在物理性错误。
5．下表为标定过程中可能出现的出错信息。
