纯电阻电路

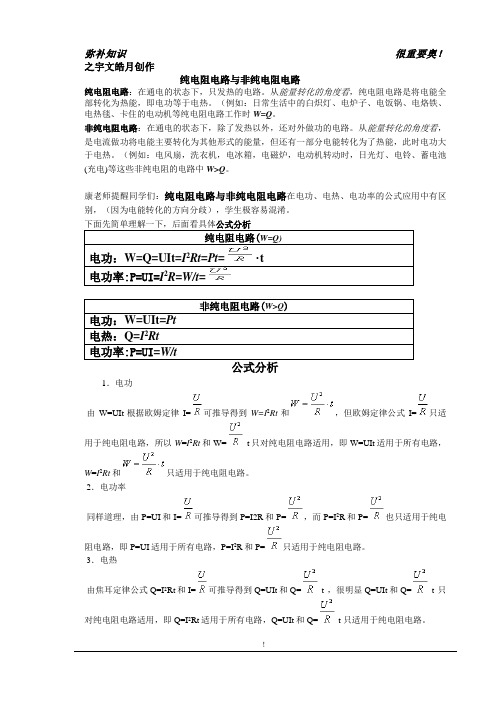

弥补知识很重要奥！之宇文皓月创作纯电阻电路与非纯电阻电路纯电阻电路：在通电的状态下，只发热的电路。

从能量转化的角度看，纯电阻电路是将电能全部转化为热能，即电功等于电热。

（例如：日常生活中的白炽灯、电炉子、电饭锅、电烙铁、电热毯、卡住的电动机等纯电阻电路工作时W=Q。

非纯电阻电路：在通电的状态下，除了发热以外，还对外做功的电路。

从能量转化的角度看，是电流做功将电能主要转化为其他形式的能量，但还有一部分电能转化为了热能，此时电功大于电热。

（例如：电风扇，洗衣机，电冰箱，电磁炉，电动机转动时，日光灯、电铃、蓄电池(充电)等这些非纯电阻的电路中W>Q。

康老师提醒同学们：纯电阻电路与非纯电阻电路在电功、电热、电功率的公式应用中有区别，（因为电能转化的方向分歧），学生极容易混淆。

下面先简单理解一下，后面看具体公式分析纯电阻电路(W=Q)电功：W=Q=UIt=I2Rt=Pt=·t电功率:P=UI=I2R=W/t=非纯电阻电路(W>Q)电功：W=UIt=Pt电热：Q=I2Rt电功率:P=UI=W/t公式分析1．电功由W=UIt根据欧姆定律I=可推导得到W=I2Rt和，但欧姆定律公式I=只适用于纯电阻电路，所以W=I2Rt和W=·t只对纯电阻电路适用，即W=UIt适用于所有电路，W=I2Rt和只适用于纯电阻电路。

2．电功率同样道理，由P=UI和I=可推导得到P=I2R和P=，而P=I2R和P=也只适用于纯电阻电路，即P=UI适用于所有电路，P=I2R和P=只适用于纯电阻电路。

3．电热由焦耳定律公式Q=I2Rt和I=可推导得到Q=UIt和Q=·t ，很明显Q=UIt和Q=·t 只对纯电阻电路适用，即Q=I2Rt适用于所有电路，Q=UIt和Q=·t 只适用于纯电阻电路。

以电动机为例，同学们在遇到非纯电阻电路时，可牢记以下公式，解答所消耗的电能和发生的热能。

纯电阻电路和非纯电阻电路(选修3—1第二章：恒定电流的第五节焦耳定律）★★★○○1、纯电路电路：电流做的功都用来转化为热能的电路;即W=Q。

2、非纯电阻电路：电流做的功不都用来转化为热能的电路；即W≠Q,而是W>Q.3、两种电路的比较:1、解非纯电阻电路问题时的“四大注意”（1）无论是纯电阻还是非纯电阻，电功均为W＝UIt,电热均为Q＝I2Rt.（2）处理非纯电阻的计算问题时,要善于从能量转化的角度出发，紧紧围绕能量守恒，利用“电功＝电热＋其他能量”寻找等量关系求解。

（3)非纯电阻在一定条件下可当作纯电阻处理，如电动机卡住不转时即为纯电阻。

（4)若电路中,为电动机与纯电阻串联。

在求电动机电压和电流时，不能对电动机应用欧姆定律，应对其他纯电阻元件分析，间接得到电动机电压和电流。

2、易错点在于忽视非纯电阻电路的特点，把两种电路当做一种电路来分析,认为欧姆定律都是适用的。

（多选）如图4所示电路，电源电动势为E，内阻为r.当开关S 闭合后,小型直流电动机M和指示灯L都恰能正常工作。

已知指示灯L的电阻为R0，额定电流为I,电动机M的线圈电阻为R，则下列说法中正确的是A．电动机的额定电压为I RB．电动机的输出功率为IE—I2RC．电源的输出功率为IE—I2rD．整个电路的热功率为I2（R0 +R + r）【答案】CD1、（多选）(河北省石家庄市鹿泉一中2016-2017学年高二10月月考）理发用的电吹风机中有电动机和电热丝，电动机带动风叶转动。

电热丝给空气加热，得到热风把人的头发吹干。

设电动机线圈的电阻为R1,它与电热丝电阻R2串联，接到电源上，电吹风机两端电压为U，电流为I，消耗的电功率为P,下列关系式中正确的是（)A. IU>PB. P＝I2（R1＋R2)C. UI＝PD. P>I2(R1＋R2)【答案】CD【精细解读】整个电吹风消耗的电功率P＝UI,故A错误，C正确;发热的功率P热＝I2（R1＋R2），由能量守恒知，P〉P热＝I2（R1＋R2），故B错误，D正确。

弥补知识很重要奥！之巴公井开创作纯电阻电路与非纯电阻电路纯电阻电路：在通电的状态下，只发热的电路。

从能量转化的角度看，纯电阻电路是将电能全部转化为热能，即电功等于电热。

（例如：日常生活中的白炽灯、电炉子、电饭锅、电烙铁、电热毯、卡住的电动机等纯电阻电路工作时W=Q。

非纯电阻电路：在通电的状态下，除了发热以外，还对外做功的电路。

从能量转化的角度看，是电流做功将电能主要转化为其他形式的能量，但还有一部分电能转化为了热能，此时电功大于电热。

（例如：电风扇，洗衣机，电冰箱，电磁炉，电动机转动时，日光灯、电铃、蓄电池(充电)等这些非纯电阻的电路中W>Q。

康老师提醒同学们：纯电阻电路与非纯电阻电路在电功、电热、电功率的公式应用中有区别，（因为电能转化的方向分歧），学生极容易混淆。

下面先简单理解一下，后面看具体公式分析纯电阻电路(W=Q)电功：W=Q=UIt=I2Rt=Pt=·t电功率:P=UI=I2R=W/t=非纯电阻电路(W>Q)电功：W=UIt=Pt电热：Q=I2Rt电功率:P=UI=W/t公式分析1．电功由W=UIt根据欧姆定律I=可推导得到W=I2Rt和，但欧姆定律公式I=只适用于纯电阻电路，所以W=I2Rt和W=·t只对纯电阻电路适用，即W=UIt适用于所有电路，W=I2Rt和只适用于纯电阻电路。

2．电功率同样道理，由P=UI和I=可推导得到P=I2R和P=，而P=I2R和P=也只适用于纯电阻电路，即P=UI适用于所有电路，P=I2R和P=只适用于纯电阻电路。

3．电热由焦耳定律公式Q=I2Rt和I=可推导得到Q=UIt和Q=·t ，很明显Q=UIt和Q=·t 只对纯电阻电路适用，即Q=I2Rt适用于所有电路，Q=UIt和Q=·t 只适用于纯电阻电路。

以电动机为例，同学们在遇到非纯电阻电路时，可牢记以下公式，解答所消耗的电能和发生的热能。

补偿知识很重要奥！之袁州冬雪创作纯电阻电路与非纯电阻电路纯电阻电路：在通电的状态下，只发热的电路.从能量转化的角度看，纯电阻电路是将电能全部转化为热能，即电功等于电热.（例如：日常生活中的白炽灯、电炉子、电饭锅、电烙铁、电热毯、卡住的电动机等纯电阻电路工作时W=Q.非纯电阻电路：在通电的状态下，除了发热以外，还对外做功的电路.从能量转化的角度看，是电流做功将电能主要转化为其他形式的能量，但还有一部分电能转化为了热能，此时电功大于电热.（例如：电风扇，洗衣机，电冰箱，电磁炉，电动机转动时，日光灯、电铃、蓄电池(充电)等这些非纯电阻的电路中W>Q.康教师提醒同学们：纯电阻电路与非纯电阻电路在电功、电热、电功率的公式应用中有区别，（因为电能转化的方向分歧），学生极容易混淆.下面先简单懂得一下，后面看详细公式分析纯电阻电路(W=Q)电功：W=Q=UIt=I2Rt=Pt=·t电功率:P=UI=I2R=W/t=非纯电阻电路(W>Q)电功：W=UIt=Pt电热：Q=I2Rt电功率:P=UI=W/t公式分析1．电功由W=UIt根据欧姆定律I=可推导得到W=I2Rt和，但欧姆定律公式I=只适用于纯电阻电路，所以W=I2Rt和W=·t只对纯电阻电路适用，即W=UIt适用于所有电路，W=I2Rt和只适用于纯电阻电路.2．电功率同样道理，由P=UI和I=可推导得到P=I2R和P=，而P=I2R和P=也只适用于纯电阻电路，即P=UI适用于所有电路，P=I2R和P=只适用于纯电阻电路.3．电热由焦耳定律公式Q=I2Rt和I=可推导得到Q=UIt和Q=·t ，很分明Q=UIt和Q=·t 只对纯电阻电路适用，即Q=I2Rt适用于所有电路，Q=UIt和Q=·t 只适用于纯电阻电路.以电动机为例，同学们在遇到非纯电阻电路时，可服膺以下公式，解答所消耗的电能和发生的热能.电动机工作时所消耗的电能大部分转化为机械能，一小部分才转化为热能.因此，在计算电动机电路可用以下公式.电流做功是所消耗的总能量W总=UIt；工作时所发生的热能Q=W热=I2Rt；所转化的机械能W机＝W总-W热＝UIt-I2Rt.电流做功的功率P总=UI；其发热功率P热=I2R；转化的机械能功率P机=P总-P热＝UI-I2R.例题解析例1．一个电动机的线圈电阻是，当把它接在220V电压下工作10min.已知：通过线圈的电流是5A,这时电动机做功____J，线圈发生的热量是_____J.解析：电动机为非纯电阻电路，求电流所做的功只能用W=UIt=220V×5A×600s=6.6×105；求电流发生的热量只能用Q=I2Rt=(5A)2×4.4Ω×600s=6.6×104J.【点评】电动机是将电能转化为机械能的机器，其中只有部分能量消耗在线圈发热上，是一个非纯电阻电路，计算电流做功只能用W=UIt，计算电热只能用Q=I2Rt.例2．某电动机线圈电阻为1Ω，接在220V的直流电压下，工作电流为1A，则电动机消耗的电功率为_____W；发热损耗的电功率为____ W ；转化为机械能的功率为____ W.解析：电动机消耗的电功率为总功率P总=UI=220V×1A= 220W；发热损耗的电功率 P热= I2 R=1A）2×1Ω=1W ；转化为机械能的功率为 P机 = P总– P热 =220W - 1W = 219W【点评】在非纯电阻电路中计算电功率的三个公式P = UI 、 P = I2 R、P=不克不及等效互换，其中公式P = UI可计算电动机消耗的总功率；P = I2 R只能计算发热损耗的电功率；P=已不克不及再用.转化为机械能的功率可用电动机消耗的总功率减去发热损耗的电功率即可.例3．小华准备参与玩具赛车比赛，她想通过实验挑选一只能量转换效率较高的电动机，实验时她先用手捏住电动机的转轴，使其不转动，然后放手，让电动机正常转动，分别将2次实验的有关数据记录在表格中.请问：(1)这只电动机线圈的电阻为多少？(2)当电动机正常工作时，转化为机械能的功率是多少？(3)该玩具电动机正常工作时电能转化为机械能的效率是多少？电动机的电压/V 电动机工作状态通过电动机的电流/A不转动正常转动解析：（1）根据线圈不转动时是纯电阻电路可求出线圈电阻：R==0.5Ω（2）电动机正常工作时消耗的总的电功率：P总=U2I2=2V×1A=2W，正常工作时发热的功率：P热=I2R=0.5 W，转化为机械能的功率：P机= P总-P热=1.5 W（3）转化为机械能的效率：η==75％.【点评】本题是典型的纯电阻电路和非纯电阻电路的连系，许多学生对电动机转动和不转动状态时的电路不知如何分析，再加上题中各有2个电压值和电流值，学生在解题时更是无所适从.电动机不转动时，此时电路可看做是纯电阻电路，电动机正常转动时是非纯电阻电路.不管电动机转与不转，它的线圈电阻我们认为是不改变的.例4．电动机是一种使用广泛的动力机械，从能量转化的角度看．它主要是把电能转化为机械能，还有一部分能量在线圈中以热量的形式散失掉.现有一台电动机，当电动机两头加220V电压时，通过电动机线圈的电流为50A.问：（1）每分钟该电动机消耗的电能是多少？（2）已知电畅通过导体时发生的热量Q= I2 R t（其中I、R和t分别暗示通过导体的电流、导体的电阻和通电时间），若该电动机线圈的电阻是，则线圈每分钟发生的热量是多少?（3）这台电动机每分钟所做的机械功是多少?解析：（1）消耗的电能W总=UIt=220V×50A×60s=6.6×105J （2）发生的热量Q热= I2 R t=(50A)2×0.4Ω×60s=6×104J （3）所做的机械功W机=W总-Q热=6.6×105J－6×104J=6×105J.【点评】对于此题的第1问直接用公式W总=UIt解答，第2问用公式Q热= I2 R t即可，但一定不克不及用其它公式解答，第3问中的机械能应用消耗的总的电能减去电能转化为内能的部分，即W机=W总－Q热.。
