红外对射接线方式

在探测器装入隐藏的预埋盒里时，所有的导线都应甩出预埋盒并且从探测器后面绕到探头底部端子插孔处。

在预埋盒里接好线后，检查并确保有足够的线长连接到端子插孔处。

（按照正确安装的要求， 露出豫埋盒的导线长度应在23厘米左右）。

探测器的所有接线都应从端子插孔处穿过。

为了准确地接线，从线终端剥去6mm 绝缘层作为连接线头，并将其插入相应的端子中，拧紧螺钉将线头压牢固。

发射/接收器组合单元的连线方式参见图6；图7是 CLASS A 和CLASS B 任一方式工作时的接线示意图；图8显示了使用远程测试盒（RTS451或RTS451KEY ）所必需的连接；而图9则显示了用于故障和报警的远程输出。

图6、探测器接线方式：图7、探测器A报警公共端 报警常开 报警公共端 报警常开未使用 故障公共端故障常闭复位输入 测试输入 AUX （-）远程火警输出 OUT （-） OUT （+） IN （-） IN （+）C0259-00C0272-00探测器发生不必要的报警。

在校准程序调试完成后，再向探测器安装/校准有关安装、调试和维修说明，请参看图10至14。

光束感烟探测器的调准分4个步骤完成：首次粗略校准、再次调节、最终调节和确认最终调节角度。

为了确保产品的正确调准，4个步骤必须全部正确执行。

如果探测器和反光镜的安装位置是按照本说明的安装指南执行的且准确履行调准步骤，则误报和有害的故障信号就会避免。

调准前检查事项：● 确保探测器和反光镜安全地安装在稳固的表面上；● 确保所有接线准确无误；● 确保探测器上的接线端子全部就位；● 调准程序完成后，确保在避免移动探测器的情况下，完成所有布线；● 根据安装距离，确保使用反光镜的数量准确。

在70-100米之间，需要增加反光镜的数量（共4个）并且使用安装附件BEAMLRK 工具；● 确保探测器和反光镜之间的光线清晰可见，而且反射物体不能离可见光线太近。

详细要求请参阅安装指南一节；● 确保探测器和反光镜之间的角度在工作参数范围内。

防盗报警探测器的四种接线方式一个完整防盗报警系统其主要部件是由报警主机板、前端探测器和警讯输出发送装置（联网报警通讯和现场声光报警）组成的。

前端探测器包括了被动红外探测器、红外对射、红外栅栏、手动报警、火灾探测器、玻璃破碎探测器等等，根据不同的功能适用于不同的环境。

前端探测器是报警系统的传感器，报警系统对外界警情的侦测就是通过前端探测器来完成的。

前端探测器和报警主机间的联系、信号传递，其实就是一个开关量信号的传送和接收过程。

所谓开关量信号，就是一个电气回路的开路和短路过程。

常规报警系统一般采用常闭工作模式，系统加电正常工作；如果探测器失电或被触发，探测器内的继电器发出动作，将触点由闭合状态改变为断开状态，当报警主机侦测到对应防区端口这一变化时，就会根据当前的状态设置采取相应的反应（包括忽略、报警、信号输出等）。

目前的报警主机，针对前端探测器传递的信号通过编程，可以有三大类处理方式，第一类是常规的报警信号处理，报警主机接到这类信号时，如果报警系统处于布防状态，则将根据所编程的模式类型发出相对应的警情触发，而如果报警系统处于撤防状态，则系统不会对这类信号作出报警触发；第二类是经过报警主机编程设置为24小时响应或手动紧急报警的模式，当属于这些模式的探测器传递了报警信号，则不管是否处于布防状态均会发出相对应的警情触发；第三类是线路损坏、设备拆动、破坏的报警信号处理，这类信号的传递是为了加强报警系统的自我防范，一旦接收到这类报警信号，报警主机不管是否处于布防状态均会发出设备被拆动的警情。

而探测器防拆报警功能的启用与否，与探测器的接线方式有很大的关系，如果探测器接线采取了无防拆方式接线，报警主机就无法探测自身系统设备的安全，如果接线方式采取了有防拆接线，或者采取了单线末接线方式、双线末接线方式，则系统就具备了探测自身系统设备安全的功能。

当然，如果探测器按照以上三个之一的方式进行接线，那么报警主机在编程时就一定要将涉及这些设备的防区编程为对应的防拆防区、单线末防区或双线末防区，如果设置方式和接线方式不一致，报警系统将一直认为探测器设备处于破坏状态而不断报警无法正常工作。

防盗报警探测器的四种接线方式一个完整防盗报警系统其主要部件就是由报警主机板、前端探测器与警讯输出发送装置(联网报警通讯与现场声光报警)组成的。

前端探测器包括了被动红外探测器、红外对射、红外栅栏、手动报警、火灾探测器、玻璃破碎探测器等等,根据不同的功能适用于不同的环境。

前端探测器就是报警系统的传感器,报警系统对外界警情的侦测就就是通过前端探测器来完成的。

前端探测器与报警主机间的联系、信号传递,其实就就是一个开关量信号的传送与接收过程。

所谓开关量信号,就就是一个电气回路的开路与短路过程。

常规报警系统一般采用常闭工作模式,系统加电正常工作;如果探测器失电或被触发,探测器内的继电器发出动作,将触点由闭合状态改变为断开状态,当报警主机侦测到对应防区端口这一变化时,就会根据当前的状态设置采取相应的反应(包括忽略、报警、信号输出等)。

目前的报警主机,针对前端探测器传递的信号通过编程,可以有三大类处理方式,第一类就是常规的报警信号处理,报警主机接到这类信号时,如果报警系统处于布防状态,则将根据所编程的模式类型发出相对应的警情触发,而如果报警系统处于撤防状态,则系统不会对这类信号作出报警触发;第二类就是经过报警主机编程设置为24小时响应或手动紧急报警的模式,当属于这些模式的探测器传递了报警信号,则不管就是否处于布防状态均会发出相对应的警情触发;第三类就是线路损坏、设备拆动、破坏的报警信号处理,这类信号的传递就是为了加强报警系统的自我防范,一旦接收到这类报警信号,报警主机不管就是否处于布防状态均会发出设备被拆动的警情。

而探测器防拆报警功能的启用与否,与探测器的接线方式有很大的关系,如果探测器接线采取了无防拆方式接线,报警主机就无法探测自身系统设备的安全,如果接线方式采取了有防拆接线,或者采取了单线末接线方式、双线末接线方式,则系统就具备了探测自身系统设备安全的功能。

当然,如果探测器按照以上三个之一的方式进行接线,那么报警主机在编程时就一定要将涉及这些设备的防区编程为对应的防拆防区、单线末防区或双线末防区,如果设置方式与接线方式不一致,报警系统将一直认为探测器设备处于破坏状态而不断报警无法正常工作。

第一章主动红外对射探测器（探头）第一节双光束主动红外探测器一、产品型号规格1、命名规则2、双光束型号规格SAB－20 / 30 / 40 / 60 / 80 / 100室外警戒距离20米/30米/40米/ 60米/80米/100米二、组成及基本工作原理1、双光束主动红外探测器由投光器（T）和受光器（R）两部分组成。

2、由投光器发射出两束红外光，受光器在另一端接收由投光器发出的红外光辐射能量，并经过光电转变为电信号，此电信号经过适当处理后再送往报警控制器电路，如图所示：3、因为红外光为不可见光，所以在投光器和受光器之间构成了一道人眼看不同的封锁线，当有人穿越或阻挡红外光时，受光器输出的电信号会发生变化，从而启动报警控制器发出报警号。

三、各组成部件名称（如图2）五、外形尺寸（如图3）六、探测示意图（如图4）七、产品特点：※自动增益电路（AGC）设计，适应雨、雾、雪等恶劣天气；※采用日本技术菲涅尔螺纹透镜，多重聚焦，抗杂光能力强；※使用进口大功率发射管（金属包装管），光束射程远；※外壳采用PC塑料，韧性好，不变形，抗紫外线穿透能力强；※防雷电路设计。

※受光指示、OK指示、瞄准镜、对准电压测试八、主要技术参数：九、接线方法：十、安装与调试：1、安装方式有墙壁安装方式和固定支架安装方式（见说明书）；2、按九所示接线连接；3、调试：⑴取下瞄准镜，进行远距离观察；⑵调整上下调整螺钉及水平调整支架，使对面的探测器影像落入瞄准镜中间部位，此时受光器GOOD指示灯应点亮；⑶将万用表笔插入测试孔，再重复⑵的划线部分操作，使测试电压为4V左右为探测器正常工作状态，如调试使测试电压为4.3～4.5时，受光器GOOD指示灯最亮，探测器则处于最佳工作状态。

十一、注意事项：1、投光器和受光器之间不应遮挡物；2、安装支架（和基础）要稳固；3、受光器不能正对太阳；4、外管保持清洁；如有侵权请联系告知删除，感谢你们的配合！。

第一章主动红外对射探测器(探头)第一节双光束主动红外探测器一、产品型号规格1、命名规则SAB－xx室外警戒距离新安宝产品双光束对射系列2、双光束型号规格SAB－20 / 30 / 40 / 60 / 80 / 100室外警戒距离20米/30米/40米/ 60米/80米/100米二、组成及基本工作原理1、双光束主动红外探测器由投光器(T)与受光器(R)两部分组成。

2、由投光器发射出两束红外光,受光器在另一端接收由投光器发出的红外光辐射能量,并经过光电转变为电信号,此电信号经过适当处理后再送往报警控制器电路,如图所示:3、因为红外光为不可见光,所以在投光器与受光器之间构成了一道人眼瞧不同的封锁线,当有人穿越或阻挡红外光时,受光器输出的电信号会发生变化,从而启动报警控制器发出报警号。

三、各组成部件名称(如图2)五、外形尺寸(如图3) 六、探测示意图(如图4)七、产品特点:※自动增益电路(AGC)设计,适应雨、雾、雪等恶劣天气;※采用日本技术菲涅尔螺纹透镜,多重聚焦,抗杂光能力强;※使用进口大功率发射管(金属包装管),光束射程远;※外壳采用PC塑料,韧性好,不变形,抗紫外线穿透能力强;※防雷电路设计。

※受光指示、OK指示、瞄准镜、对准电压测试八、主要技术参数:九、接线方法:十、安装与调试:1、安装方式有墙壁安装方式与固定支架安装方式(见说明书);2、按九所示接线连接;3、调试:⑴取下瞄准镜,进行远距离观察;⑵调整上下调整螺钉及水平调整支架,使对面的探测器影像落入瞄准镜中间部位,此时受光器GOOD指示灯应点亮;⑶将万用表笔插入测试孔,再重复⑵的划线部分操作,使测试电压为4V左右为探测器正常工作状态,如调试使测试电压为4、3～4、5时,受光器GOOD指示灯最亮,探测器则处于最佳工作状态。

十一、注意事项:1、投光器与受光器之间不应遮挡物;2、安装支架(与基础)要稳固;3、受光器不能正对太阳;4、外管保持清洁;。

红外对射报警主机接线图
红外对射报警主机接线图，为使大家更加形象的了解红外对射报警主机接线图到底如何，首先笔者列出红外对射报警主机接线图大家做参考，红外对射报警主机接线图如下：
红外对射报警主机接线图
在面对红外对射报警主机接线问题，首先需确认您的报警主机是16路输入8路继电器输出可联网报警主机。

1、IN1~IN16和I-com为16路报警输入，可以接16个探测器，探测器的信号线一根接IN1，另一根接I-COM。

2、ID拨码开关是用来设置主机地址的，在有多个主机的情况下需要给每一台主机设置一个地址。

如果只有一台主机时此开关无作用。

3、输出1-output（NOCNC)至8-output(nocnc)为8组继电器输出，接NO-C为常开输出接点，接NC-C为常闭输出接点。

4、c-output(nocnc)为公共输出继电器端子，接法同上，16路的任何一路有报警他都会有输出。

5、16个报警指示灯分别对应16个报警探测器IN1~IN16的状态，有报警信号时灯亮。

8个输出指示灯分别对应1-output（NOCNC)至8-output(nocnc)。

6、输出端口可以接灯光、警号、联动硬盘录像机等设备、触发自动拨号装置等其它需
要联动的装置。

7、另外你的这台报警主机功能强大，CODE(D+GD-)是用来通讯的端口。

可以连接电脑和网络。

但是使用前需要按照实际的输入输出对应关系编程。

8、12V端口是外接直流12V电源的供电端子。

消防红外对射接线与调试方法随着消防安全意识的提高，消防设备的应用越来越广泛。

其中，消防红外对射作为火灾自动报警系统中的重要组成部分，具有灵敏、准确、快速响应的特点，被广泛应用于各类建筑物和场所。

然而，消防红外对射的接线和调试对于使用者来说，还是一个比较棘手的问题。

本文将从接线和调试两个方面，为使用者介绍消防红外对射的相关知识。

一、接线方法消防红外对射的接线方法主要有三种：串联、并联和混合连接。

1. 串联连接：即消防红外对射的发射端（TX）和接收端（RX）依次相连。

串联连接的优点是简单、方便，适用于布线距离短、设备数量少的情况。

但是，由于串联连接会增加电路的阻抗，从而影响信号的传输和接收，容易产生误报警等问题。

因此，在实际应用中，不推荐采用串联连接。

2. 并联连接：即将多个消防红外对射的发射端和接收端分别相连，形成一个并联电路。

并联连接的优点是信号传输和接收稳定，不会产生误报警等问题。

但是，并联连接需要采用更多的电缆和接头，同时也需要较大的布线空间，适用于设备数量较多、布线距离较远的情况。

3. 混合连接：即在一定区域内，采用并联连接，而在不同区域内，则采用串联连接。

混合连接的优点是既能够有效避免串联连接产生的问题，同时又能够节省布线空间和成本。

但是，混合连接需要仔细规划布线方案，避免产生混乱和故障。

二、调试方法消防红外对射的调试方法主要包括以下几个方面：1. 在安装前，应对消防红外对射进行检测，确保发射端和接收端的灵敏度和响应速度正常。

2. 安装时，应避免对消防红外对射产生物理损伤，同时应保证安装的稳定性和准确性。

3. 在测试前，应进行预热，使设备达到正常工作状态。

4. 在测试时，应按照要求设置好测试条件和参数，确保测试结果的准确性和可靠性。

5. 在使用中，应定期对消防红外对射进行检测和维护，及时清除灰尘和杂质，保证设备的正常运行和信号的传输。

总之，消防红外对射的接线和调试是使用者必须掌握的基本知识。

无线、有线红外对射（主动红外防误报、零误报产品）安装说明发稿单位：深圳市金慧聪科技有限公司安装与设计A:红外线隐形防盗网系列产品是深圳市金慧聪科技有限公司实施自有知识产权专利技术的高科技安防产品是首创对建筑物实现“全封闭”防入侵的专业器材.是智能家居阳台、窗等出入口实施防范的首选产品。

B: 隐蔽的防卫方式：视觉不可见的防卫射束、使入侵者在不知不觉中触警。

C:完备的防卫能力：入侵者无法以快速跳跃，低姿匍伏或其他动作通过隐形防盗网防卫射束的防范区。

D: 良好的抗干扰性：当蝴蝶、飞蛾或小动物通过防盗网时由于不能同时遮断相邻的两束防卫射束。

所以不会产生报警。

E:严密的防破坏能力：当隐形防盗网被人移动，发射端的电源线及接收端的电源线信号线被剪断时，报警信号输出电路均会自动输出有线/无线报警信号。

F: 最具智能的红外线防盗网：（1）根据使用需要，用户可自行选设其防卫等级：（选择联接同步线或者不联接同步线）联接同步线时，可避免集群使用时相互之间的红外线干扰而产生误报。

（2）安装座固定后红外光束的发射与接受视角均可实现360°无级旋转，实现精确快速对焦。

产品特点：1.采用CPU智能分析、控制、识别、防漏报、降误报。

2.优质铝合金外壳、表面喷塑处理，进口滤光片，具有室内、外全防水，抗强光、抗氧化、防腐蚀，等性能。

3.探测距离三级可调。

4.品种齐全、有线、无线，有线无线兼容，工程、家庭随意安装，多光束，多长度适合不同用户的防范要求。

技术参数：光束杆长cm 警戒距离米最大射束距离（米）电源电压（V）最大静态消耗电流ma 触发时间（ms）信号输出方式使用环境条件继电器触点容量发射接收2束32 2-10 ≥60 推荐使用DC 12V ≤85 25 40 有线无线兼容环境温度-35—+70℃相对湿度≤95％3A125V A CDC 5V0.2W10-30 ≥1204束60 2-10 ≥60 ≤85 2510-30 ≥1206束110 2-10 ≥60 ≤852510-30 ≥12034 ≥180 ≥180 ≤1658束160 2-10 ≥60 ≤150 2510-30 ≥12010束200 2-10 ≥60 ≤150 2510-30 ≥120无线智能红外防卫栏杆1、工作原理是由发射端主动发射多束红外线，在接收端接收到红外线射束时，形成红外线的网状，并进入防卫状态；当防卫射束被完全阻断超过40毫秒时，接收端的蜂鸣器会产生现场提示音，报警信号输出电路即向主机发出无限报警信号。

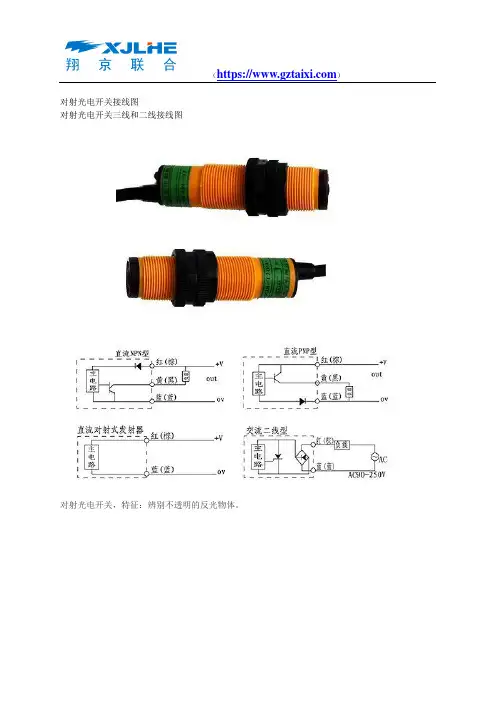

对射光电开关接线图对射光电开关三线和二线接线图对射光电开关，特征：辨别不透明的反光物体。

对射光电开关的使用注意事项避免强光源光电开关在环境照度较高时，一般都能稳定工作。

但应回避将传感器光轴正对太阳光、白炽灯等强光源。

在不能改变传感器（受光器）光轴和强光源的角度时，可在传感器上方四周加装遮光板或套上遮光长筒。

防止相互干扰光电开关通常都具有自动防止相互干扰的作用，因而不必担心相互干扰。

然而，对射式红外光电开关在几组并列靠近安装时，则应防止邻组和相互干扰。

防止这种干扰最有效的办法是投光器和受光器交叉设置，超过2组时还拉开组距。

当然，使用不同频率的机种也是一种好办法。

镜面角度影响当被测物体有光泽或遇到光滑金属面时，一般反射率都很高，有近似镜面的作用，这时应将投光器和检测物体安装成10～20°的夹角，以使其光轴不垂直于被检测物体，从而防止误动作。

排除背景物影响使用反射式扩散型投、受光器时，有时由于检出物离背景物较近，光电开关或者背景是光滑等反射率较高的物体而可能会使光电开关不能稳定检测。

因此可以改用距离限定型投、受光器，或者采用远离背景物、拆除背景物、将背景物涂成无光黑色、或设法使背景物粗糙、灰暗等方法加以排除。

自诊断作用使用在安装或使用时，有时可能会由于台面或背景影响以及使用振动等原因而造成光轴的微小偏移、透镜沾污、积尘、外部噪声、环境温度超出范围等问题。

这些问题有可能会使光电开关偏离稳定工作区，这时可以利用光电开关的自诊断作用而使其通过STABLITY绿色稳定指示灯发出通知，以提醒使用者及时对其进行调整。

对射光电开关应避免使用的场所灰尘较多的场所；腐蚀性气体较多的场所；水、油、化学品有可能直接飞溅的场所；户外或太阳光等有强光直射而无遮光措施的场所。

环境温度变化超出产品规定范围的场所；振动、冲击大，而未采取避震措施的场所。

红外对射接线说明探测器上常见的接线端子有以下几种：“N.C./C.（COM）” ----报警常闭触点（平常闭合，报警时断开）。

接入控制主机的某个防区。

“N.O./C.（COM）” ----报警常开触点（平常断开，报警时闭合）。

接入控制主机的某个防区。

电源按正负极性接入，你可以把所有的有线探测器报警输出部分看成一个开关，一般有3个接线端子CO（公共）/N.C （常闭）/N.O （常开），我们经常用到的是COh和N.C,接报警主机的报警报警输入端。

如果报警主机有防破坏线尾电阻，线尾电阻一定要接在探测器上，不要接在主机一端，否则会失去防破坏功能。

有线报警主机带的电阻称为“线尾电阻”，顾名思义要接在线路的尾端，即：探测器上。

起防破坏功能，短路、断路都会报警。

千万不要直接接在主机上，否则，厂家不如焊在线路板上了。

“ TAMP./TAMP.”----防拆常闭触点（平常闭合，打开机壳时断开）。

接入控制主机的某个24小时防区。

“V+ / V - ”----电源（12V）。

接入控制主机向探测器供电的电源端子。

“ EOL ----空脚。

与探测器内部电路无联系，仅供串接EOL电阻用。

发射端各接线口说明：SW防拆开关两端，弓I线座正常安装时此两端为“常闭”，抽出引线座时此两端为“常开”；+ : DC12V电源正极；-:DC12V电源负极；TO参照发射端TQ COM继电器输出公共端；NC:继电器输出常闭端（正常工作时）；NO:继电器输出常开端（正常工作时）。

SW防拆开关两端，弓I线座正常安装时此两端为“常闭”，抽出引线座时此两端为“常开”；发射距离端子：短接至“ LOW/ （近）为近距离，短接至“ MID'（中）为中距离，短接至“ FAR （远）为远距离；TO将发射端与接收端TO端用导线连接，发射端与接收端电源负端连接即可进入严密防卫模式（该模式有很强的防高智能恶意破坏的能力）。

不连接时即进入一般防卫模式（该模式有很强的抗干扰的能力，接线也较简单）。

三光红外对射接线与调试方法三光红外对射是一种被广泛应用于门禁系统、安防系统等领域的探测器，主要用于检测物体在检测范围内通过的情况。

它由发射器和接收器两部分组成，发射器发出红外光束，接收器接收光束，当光束被物体遮挡时，接收器会发出信号。

接下来，本文将介绍三光红外对射的接线方法及调试方法。

一、三光红外对射接线方法1.电源接线：将三光红外对射的电源线连接到正负极，并确保电源接线无误。

2.报警触点接线：对于需要报警的情况，将报警触点线连接到控制器的报警输入端口上。

3.输出信号接线：根据具体需求和设备说明，将三光红外对射的输出信号线连接到相应的控制器或报警设备上。

二、三光红外对射调试方法1.检查接线：调试前，仔细检查所有接线是否正确连接，确保电源线、报警触点线和输出信号线都连接到正确的位置。

2.检测光束：使用红外线探测器或手机相机等工具，检测发射器是否发出红外光束，接收器是否能接收到光束。

若无光束，则可能是设备故障或光源故障。

3.调整对齐：确保发射器和接收器之间的对准角度合适，以确保红外光束可以正常通过。

4.调整灵敏度：根据具体需求，调整三光红外对射的灵敏度。

通过调整灵敏度，可以控制对射器对通过物体的大小、速度等参数的检测响应。

5.测试报警功能：如果需要报警功能，可以通过遮挡光束来测试报警是否正常。

确保报警触点接线正确，并使其与控制器连接。

6.定期检修：三光红外对射在使用过程中，还需要定期进行检修和维护，确保其工作状态良好。

检查电源线是否损坏，接收器的接收面是否清洁等。

以上是三光红外对射的接线方法及调试方法的简要介绍。

三光红外对射是一种重要的安防设备，正确的接线和调试可以确保其正常工作，提高门禁系统和安防系统的安全性和可靠性。

optex红外接线方法【原创版3篇】目录（篇1）一、红外对射接线方法概述二、支柱式安装方法1.方形支柱受欢迎2.支柱的形状与安装位置3.固定支柱的重要性三、墙壁式安装方法1.红外线探测器制造商的技术前沿2.探头在建筑物外壁或围墙、栅栏上的安装3.射线距墙沿的最远水平距离四、红外对射探测器的工程调试1.投光器光轴调整2.受光器光轴调整3.遮光时间调整五、结论正文（篇1）红外对射接线方法作为一种广泛应用于防盗领域的技术，其安装与调试方法对于保障其正常工作至关重要。

本文将详细介绍红外对射接线方法及其安装与调试过程。

首先，我们来了解红外对射接线方法的概述。

红外对射接线方法主要是通过红外线探测器进行安装与调试，其目的是为了防止非法入侵和盗窃行为。

红外对射接线方法在安装过程中有支柱式安装和墙壁式安装两种方式。

接下来，我们来看支柱式安装方法。

目前，方形支柱在工程界越来越受欢迎，因为它能够很好地安装探测器，并且没有转动、不易移动。

除此之外，不锈钢、合金、铝合金等型材也是支柱式安装的优点之一。

在安装过程中，支柱的形状可以是"1"字形、"Z"字形或者弯曲的，关键在于支柱的固定必须坚固牢实，以保证安装和设防的效果。

然后，我们来看墙壁式安装方法。

现在防盗市场上处于技术前沿的主动红外线探测器制造商，能够提供水平 180 全方位转角，仰俯 20 以上转角的红外线探测器。

这种探测器可以支持探头在建筑物外壁或围墙、栅栏上直接安装。

在安装过程中，需要注意射线距墙沿的最远水平距离不能大于 30M，特别是在围墙以弧形拐弯的地方。

最后，我们来看红外对射探测器的工程调试。

工程调试主要包括投光器光轴调整、受光器光轴调整和遮光时间调整。

投光器光轴调整是通过调整探头的光学镜片来实现的，而受光器光轴调整则是通过测试受光器的感光电压来完成的。

遮光时间调整是通过调整受光器上的遮光时间调节钮来实现的。

目录（篇2）一、红外对射接线方法概述二、P 支柱式安装方法1.方形支柱的优点2.支柱的形状选择与安装要求三、P 墙壁式安装方法1.红外线探测器的选择与安装要求2.射线距墙沿的最远水平距离要求四、红外对射探测器的工程调试1.投光器光轴调整方法与影响2.受光器光轴调整与感光电压测试3.遮光时间调整方法五、结论正文（篇2）红外对射接线方法作为一种安全防护措施，广泛应用于各种场合。

1.所需设备：模块（此处用单防区扩展模块）
2.总线制，就是一根4芯线（4X1.0）从机房拉到院墙的一端，然后每组红外对射都沿着
墙拉根4芯线，最终把每组红外对射都并联起来而达到省线省力的效果。

不过要用到模块。

3.连接方法：
对射的发射端与分线制一样，只连接电源。

模块接在对射的接收端，每个模块都需要拨码，根据对射的对数来决定模块拨码的个数。

在同一台报警主机上使用时，每一个报警模块有自己唯一的地址拨码。

指示灯闪烁（1秒一次）说明模块正常使用，常灭说明模块电源不正常，常亮说明模块通信不正常。

现在以2组红外对射（A与B）为例：
A的接收端与B的接收端必须挨着，用一根很短的4芯连接线C（红黑黄绿），A、B、C上面的电源线（红黑）都与模块上的DC12V电源正负极（红黑）相连，模块上的RS485总线正负极与ABC的控制线相连（黄
绿），模块上的防区线NC/COM探测器与AB上的信号接线柱连接，所有接线正负极一一对应。

红外对射使用说明书一、产品种类二、产品特点1、两线制红外接收端接收到发射光束时，输出脉冲信号，光束被遮挡，脉冲信号停止输出；2、三线制红外接收端输出有多种形式：开漏输出或继电器输出（常开或常闭输出）；3、发射距离远，可达15m；4、安装、使用方便，配有安装固件；5、抗干扰能力强。

三、安装、调试及注意事项1.首先确定安装位置，使安装后的红外发射光束能有效遮断目标通道。

2.接通电源: 发射端接通电源后, 红色指示灯直亮，表明红外发射工作正常；接收端接通电源后,接收到发射光束后, 绿色指示灯直亮，表明红外接收工作正常；3.确认发射端与接收端互相对准，(当发射端与接收端对不准或距离太远时接收端的指示灯会不停闪亮, 如对准时该指示灯停止闪亮)。

4.将发射端与接收端的安装托架分别用附着的螺丝固定在墙壁等稳固的物体上。

再将发射端与接收端固定在安装托架上。

红外发射红外接收5. 完成上述过程后, 可以模拟测试；遮断红外发射光束时, 接收端绿色指示灯熄灭，两线制红外停止输出脉冲波形，三线制红外输出状态改变。

6. 三线制红外接收可以根据实际需要调节反应灵敏度（调节灵敏度的拨动开关在三线制红外接收的主板上）；灵敏度级别可在0至15之间调节，拨码开关全都在1234端时，灵敏度级别0为最高；当拨码开关全都都拨到“ON ”端时灵敏度级别15为最低；灵敏度是根据8421 BCD 码来调节的。

灵敏度级别对应的拨码图如下： 如图所示：7. 两线制红外由于是脉冲波形输出，因此主板必须配有相应电路（如下图）；并在MCU 上做出相应的检测程序。

三线制红外输出状态由MCU 来控制和检测，可以根据不同的应用要求改变输出方式。

8、红外发射接线端子示意图：1、电源“-”2、电源“+”9、红外接收接线端子示意图：1、电源“-”2、电源“+”1、漏极输出1、常开（常闭）3、继电器公共端2、电源“-”3、电源“+”2、电源“-”4、电源“+”两线接收三线开漏输出接收继电器输出接收四、技术参数a. 电源电压： DC9V —30V 或AC8V —20V 。

红外对射如何接线安装？上周弱电行业网收到很多朋友的留言，问到关于红外对射相关的问题，本期我们就一起来了解红外对射如何接线？红外线报警系统是由若干个红外线报警器构成的一个整体的防盗系统，红外线防盗报警器分为主动红外报警和被动红外报警，是一种实用的自卫性威慑报警工具。

一、主动红外对射与被动红外对射系统的区别一、主动红外对射主动红外报警器是由发射机和接收机组成，发射机是由电源、发光源和光学系统组成，接收机是由光学系统、光电传感器、放大器、信号处理器等部分组成。

由发射机发射出的红外线经过防范区到达接收机，构成了一条警戒线。

正常情况下，接收机收到的是一个稳定的光信号，当有人入侵该警戒线时，红外光束被遮挡，接收机收到的红外信号发生变化，提取这一变化，经放大和适当处理，控制器发出的报警信号。

一旦有人员或物体挡住了发射器发出的任何相邻两束以上光线超过30ms时，接收器立即输出报警信号，当有小动物或小物体挡住其中一束光线时，报警器不会输出报警信号。

主动红外系统一般用在周界防范，在选择主动红外线报警器时，需要注意以下问题：1、主动红外线报警器受雾影响严重，室外使用时均应选择具有自动增益功能的设备（此类设备当气候变化时灵敏度会自动调节）；另外，所选设备的探测距离实际警戒距离留出 20%以上的余量，以减少气候变化引起系统的误报警。

多雾地区、环境脏乱风沙较大地区的室外不宜使用主动红外入侵测器。

2、在室外使用时一定要选用双光束或3光束主动红外线报警器，以减少动物、落叶等引起系统的误报警。

3、在围墙上、屋顶上或空旷地带使用主动红外入侵报警器时，应选择具有避雷功能的设备。

遇有折墙，且距离又较近时，可选用反射器件，以减少报警器使用数量。

二、被动红外对射被动红外报警器主要是根据外界红外能量的变化来判断是否有人在移动。

人体的红外能量与环境有差别，当人通过探测区域时，报警器收集到的这个不同的红外能量的位置变化，进而通过分析发出报警。

人体都有恒定的体温，一般在 37度左右。

红外对射中，电源线与信号线用一根网线
红外对射中，电源线与信号线用一根网线。

这样的做法不知道有没有朋友做过，如果采用总线制，要走1000米。

效果如何。

用RVV4*1.0的线，走双总线比较保险，一边总线走500M.
如果用RVV4*1.0的线走单总线的话信号和电源都比较危险。

你可以拉线做个测试，博世和艾礼富的总线正常的时候总线电压都在DC8—12V之间跳动。

对于非总线制的探头是可以的！
通常这种探头的两根信号线中有一根就是接地的，只要不弄错就照样可工作。

实际上采用四芯线主要是便于施工，省去确认极性的麻烦。

另外你知道吗：对射探头的供电其实不必区分正负极的，实际上也可以用10-24V的交流电供电，因为其内部通常都有一个桥堆！
一起走倒是没有多大问题，不过走1000米的就悬了。

最好别冒这个险
周界报警系统中红外对射电源信号线材推荐选型。

周界报警系统在施工过程中红外对射电源线材和信号线材的选择大家并不是很清楚，选材并不合乎标准，造成了周界报警系统误报等运行不稳定现象的出现。

现推荐如下：。

艾礼富自动红外对射怎么安装艾礼富自动红外对射怎么安装？水平无遮挡，即在安装区域内不得有任何花草、树木等的遮挡，而且在安装完毕正常使用时也要有制度随时检查修理探测区域内的遮挡干扰。

接收背阳光是指在安装对射时尽量不要将探测器直接面对太阳光方向安装，特别是接收器。

假如为了延长探测区域，而使用多对探测器，要注意的是由于一般探测器的工作距离和实际工作距离相差甚远，就国家规定就是6倍的余量，而且有些生产厂家为了充足恶劣天气的正常工作，余量更大，甚至有些达到15到20倍的工作余量，这样在线路上有两队时可以采纳发射与发射，接收与接收背靠背的形式安装，而假如多于三对时，就要求采纳能够调频的对射产品将工作频率错开以防止叠加串扰，对于为加添防范高度而竖向叠加同样适合。

靠墙防反射是由于任何光线（除激光）都会有发散作用，虽然自动红外探测器的发射端已经加上菲涅尔镜片加以聚焦，还是会有发散现象存在，一般好的菲涅尔镜片也会存在1.5％的发散角，即差不多每100米有1.5米的发散距离。

假如是差一点的或者干脆没有用菲涅尔镜片的探测器就更加大了。

所以，以100米红外对射为例，假如探测器探测距离为100米，而探测器距离墙壁距离小于0.75米，那么都有可能发射源的部分红外光源经过反射进入接收端，这在调试时要注意，同样，假如有几个叠加，则更应当注意反射现象的存在。

要防止反射现象的发生就是在调试时将发射端光束认为向外，有外向内调试，达到最佳点。

此外，红外对射的安装还要依据人体的实在情况有一些常识性的安装规范，如安装高度一般应当最小不得高于20mm，碰到圆弧型墙角，切线安装到圆弧的距离不得多于20mm，安装于栅栏时，栅栏边缘与探测器的中心距离不得大于20mm等等，都是为了避开外人入侵而假设的人的最小入侵体积都大于20mm而定义的。

以上是红外对射安装方法介绍，大家可以了解一下。

这些方法比说明书上所说的瞄准镜之类的方法都要快，而且精准。

红外对射探测器的安装方式#1支柱式安装：比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。
