第一章主动红外对射探测器(探头)第一节双光束主动红外探测器一、产品型号规格1、命名规则SAB－xx室外警戒距离新安宝产品双光束对射系列2、双光束型号规格SAB－20 / 30 / 40 / 60 / 80 / 100室外警戒距离20米/30米/40米/ 60米/80米/100米二、组成及基本工作原理1、双光束主动红外探测器由投光器(T)与受光器(R)两部分组成。
2、由投光器发射出两束红外光,受光器在另一端接收由投光器发出的红外光辐射能量,并经过光电转变为电信号,此电信号经过适当处理后再送往报警控制器电路,如图所示:3、因为红外光为不可见光,所以在投光器与受光器之间构成了一道人眼瞧不同的封锁线,当有人穿越或阻挡红外光时,受光器输出的电信号会发生变化,从而启动报警控制器发出报警号。
三、各组成部件名称(如图2)五、外形尺寸(如图3) 六、探测示意图(如图4)七、产品特点:※自动增益电路(AGC)设计,适应雨、雾、雪等恶劣天气;※采用日本技术菲涅尔螺纹透镜,多重聚焦,抗杂光能力强;※使用进口大功率发射管(金属包装管),光束射程远;※外壳采用PC塑料,韧性好,不变形,抗紫外线穿透能力强;※防雷电路设计。
※受光指示、OK指示、瞄准镜、对准电压测试八、主要技术参数:九、接线方法:十、安装与调试:1、安装方式有墙壁安装方式与固定支架安装方式(见说明书);2、按九所示接线连接;3、调试:⑴取下瞄准镜,进行远距离观察;⑵调整上下调整螺钉及水平调整支架,使对面的探测器影像落入瞄准镜中间部位,此时受光器GOOD指示灯应点亮;⑶将万用表笔插入测试孔,再重复⑵的划线部分操作,使测试电压为4V左右为探测器正常工作状态,如调试使测试电压为4、3～4、5时,受光器GOOD指示灯最亮,探测器则处于最佳工作状态。
十一、注意事项:1、投光器与受光器之间不应遮挡物;2、安装支架(与基础)要稳固;3、受光器不能正对太阳;4、外管保持清洁;。
红外对射实验报告内容1. 实验目的通过对红外对射器件的使用和实验，了解红外对射原理，掌握红外对射器件的使用方法，并验证实验结果。
2. 实验材料和装置2.1 实验材料- 红外对射器件（发射器和接收器）- 面包板- 连接线- 电阻- Arduino开发板- 电脑2.2 实验装置- 计算机软件开发环境- Arduino IDE- 电压电流源3. 实验原理红外对射器件是由红外发射器和红外接收器组成的对射装置。
红外发射器工作时产生一定频率的红外辐射，红外接收器则能够接收到发射器发出的红外辐射。
当接收器接收到红外辐射时，会产生一个电压信号。
当有物体挡住红外射线时，接收器便得不到红外辐射，电压信号的产生就会消失。
通过监测接收器的电压信号的变化，就可以判断是否有物体在发射器和接收器之间。
4. 实验步骤4.1 搭建实验电路将红外对射器件的发射器和接收器分别连接到面包板上，并使用连接线将它们与Arduino开发板连接起来。
为了控制发射器和接收器之间的红外射线，还需在电路中加入合适的电阻。
4.2 编写程序在Arduino IDE中编写程序，通过控制Arduino开发板上的IO口来控制红外发射器的开关。
当红外接收器接收到红外辐射时，将相应的输出结果通过串口传输给电脑。
4.3 上传程序将程序上传到Arduino开发板中，确保程序正常运行。
4.4 进行实验在实验环境中，分别进行有物体和无物体的情况下的红外对射测试。
记录下红外接收器的输出结果，并与预期结果进行比较。
5. 实验结果和分析根据实验结果，可以观察到红外接收器在有物体时输出结果稳定在高电平，当无物体遮挡红外射线时，输出结果为低电平。
这说明红外对射器件能够准确地监测到物体的存在与否。
6. 实验总结通过本次实验，我们了解了红外对射器件的原理和应用，并通过实验验证了实验结果的准确性。
红外对射器件在安防系统、自动门控制以及避障等方面有重要的应用价值。
在实际应用中，还需根据需求进行更复杂的设计和开发。

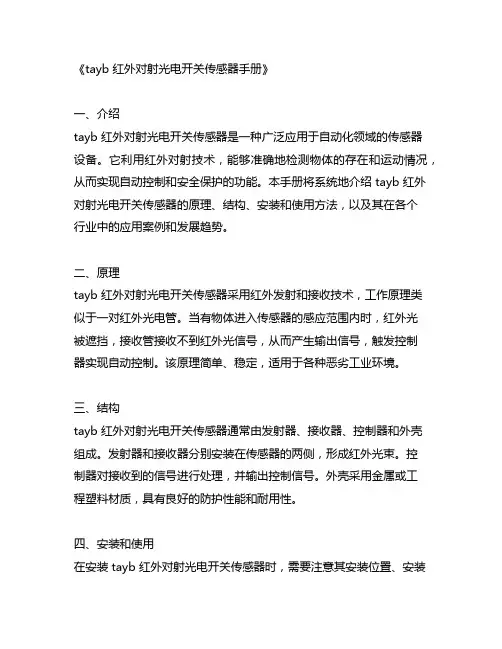

《tayb 红外对射光电开关传感器手册》一、介绍tayb 红外对射光电开关传感器是一种广泛应用于自动化领域的传感器设备。
它利用红外对射技术，能够准确地检测物体的存在和运动情况，从而实现自动控制和安全保护的功能。
本手册将系统地介绍 tayb 红外对射光电开关传感器的原理、结构、安装和使用方法，以及其在各个行业中的应用案例和发展趋势。
二、原理tayb 红外对射光电开关传感器采用红外发射和接收技术，工作原理类似于一对红外光电管。
当有物体进入传感器的感应范围内时，红外光被遮挡，接收管接收不到红外光信号，从而产生输出信号，触发控制器实现自动控制。
该原理简单、稳定，适用于各种恶劣工业环境。
三、结构tayb 红外对射光电开关传感器通常由发射器、接收器、控制器和外壳组成。
发射器和接收器分别安装在传感器的两侧，形成红外光束。
控制器对接收到的信号进行处理，并输出控制信号。
外壳采用金属或工程塑料材质，具有良好的防护性能和耐用性。
四、安装和使用在安装 tayb 红外对射光电开关传感器时，需要注意其安装位置、安装高度和感应距离的调节。
合理的安装可以确保传感器的准确性和可靠性。
在使用过程中，需要定期清洁传感器的光学部分，避免灰尘或污浊影响传感器的正常工作。
五、应用案例tayb 红外对射光电开关传感器广泛应用于自动化生产线、物流输送系统、包装设备、机械加工设备等领域。
传感器的高灵敏度和稳定性，使其能够有效检测物体的存在和位置，提高生产效率，降低人工成本，确保生产安全。
六、发展趋势随着工业自动化的不断深化和智能化需求的增长，tayb 红外对射光电开关传感器将迎来更广阔的发展空间。
未来的传感器将更加智能化、网络化，具备更强的自适应能力和故障诊断能力，同时结合人工智能和大数据技术，实现更精准的感应和控制。
七、总结通过本手册的介绍，相信您对 tayb 红外对射光电开关传感器有了更深入的了解。
红外对射技术作为自动化领域的重要组成部分，将在未来的工业生产中发挥越来越重要的作用。
产品特性发射器端：1.前面壳2.接线柱模块3.*4.电源指示灯5.防拆开关6.*7.仰角调整螺丝8.上光学模组9.照准镜10.下光学模组11.安装背板12.方形安装附件13.Ｕ形安装附件接收器端：1.前面壳2.接线柱模块3.调教用电压测试孔4.调试及报警指示灯5.防拆开关6.响应时间调整器7.仰角调整螺丝8.上光学模组9.照准镜10.下光学模组11.安装背板13.方形安装附件14.Ｕ形安装附件＊仅接收端具备AX20,AX40及AX60,AX80是光电式对射入侵探测器会触发探测器通过继电器发出报警信号只有同时阻断上只阻断其中的一组光束是不会触发探测器报警飞鸟等环境因数引起的误报面壳顶部的斜面设计可以防止面壳结霜大雨及浓雾等恶劣的天气下稳定工作能有效过滤外部光源对探测器的影响容易安装及调校使对准工作简单明了状态指示灯开始闪亮指示灯停止闪亮并熄灭各组成部件说明立柱直径＝1.68 英寸（42.7毫米）可选安装附件墙装立柱(AP-3)安装立柱(AP-1)安装立柱(AP-2) 安 装 使 用 手 册双光束室外主动红外对射探测器 多对探测器串联安装使用时的正确安装方法2.向上推起前面壳（约1/8英寸）并拆下安装底板立柱安装：1.用二颗螺丝（附件包中提供）将方形及U 形安装附件固定在安装立柱上3.将探测器挂到安装底板的固定挂钩上（见右图）4.将面壳扣上探测器并将面壳下面的固定螺丝上紧并将二个方形附件固定在U 形架上接线盒安装：1.将安装底板用二颗螺丝固定在预留的接线盒上详细安装方法见立柱安装的步骤3&4±ê¼ÇºÃ¹Ì¶¨ÂÝË¿¿×µÄλÖÃ2.将安装底板用二颗螺丝固定在要安装的墙面位置上详细安装方法见立柱安装的步骤3&4不要安装在有腐蚀性液体可以飞溅射到不要安装在不牢固的例如围栏等物体表面不要安装在汽车灯光能够直接照射到的位置不要安装在小动物经常路过的位置a.对准状态指示灯说明光束对上时光束完全对准时b.观察对准状态指示灯直到对准状态指示灯停只止闪亮及熄灭a.连接电压表到对准电压测试孔水平或垂直方向调整接收器的光杯组件注意：用测试电压方法进行对准对射距离等环境因素影响a.报警指示灯（红色）及对准指示灯（绿色）均熄灭（已完全对准）b.观察报警指示灯应点亮注意：为确保系统正常亮闪亮灭对准指示电压3.0V红色绿色接线端子说明：选择合适规格的连接线：根据右边表格确定最大安装距离（一对探测器时）使用的线材规格安装距离指电源供应端到最远的一个发射器或接收器之间的距离若需多对探测器串联使用接线范例：注意探测器应连接到（直接或间接）二级电源供应器中注意探测器的防拆回路应接入系统的监控回路接通发射器及接收器之间的电源2.通过光学照准镜进行对准：a .从探测器的一边通过照准镜校准从45度角方向进行观察注意：进行瞄准调校时b.调整发射器光杯组件（见下图）捏住固定光杯组件的U 型固定架水平方向转动光杯组件使用合适的螺丝刀转动仰角调整螺丝到适合位置4.通过接收器对准指示灯进行对准：注意：当面壳打开时以进行正常调试请根据你实际应用环境的需要设置报警响应时间响应时间调整在接收端的响应时间调节器进行如果响应时间设置过短飞过探测方式双路脉冲调制红外光上下光束距离50毫米报警响应时间可调范围：35毫秒至500毫秒输入电压9.8至28 VDC （无极性）待机电流接收端：15mA 发射端：30mA报警继电器C 型继电器面壳打开时触点开路最大探测距离设置报警响应时间的小鸟如果响应时间设置过长安装人员可根据探测器安装的环境设置合适的响应时间性能参数状态指示接收端：红色L E D 灯熄灭（测量校准电压应大于3.0D C ）；绿色L E D 灯闪亮直到LE D 灯熄灭电源状态及红外光束发射指示90度水平方向5度垂直方向光束对准调整方法照准镜宽P/N 99AX99000008Ver 3.1。
常用调试说明报警主机的编程并不是很复杂。
在编程之前，敬请用户必须先详细地阅读安装使用说明书，〔再次敬请用户认真阅读使用说明书！可到达事半功倍的效果！〕并清楚的知道你所需要的功能，根据所需列出编程表，这样方便于编程。
编程前请认真阅读说明书，正确的接好连线。
〔正确接好连线是编好程序的前提〕。
如果是第一次使用DS7400主机，在编程完成前，建议安装技术人员不要将探测器接入主机，只需要将线尾电阻和扩展模块接在主机上就可以，将主机调试好后，在将探测器接入防区，这样如果系统有故障，有利于工程技术人员判断是主机系统故障还是探测器故障。
1. 正常布防：密码〔1234〕+“布防”键。
2. 撤防和消警：密码〔1234〕+“撤防”键。
3. 强制布防：密码〔1234〕+“布防”键+“旁路”键4. 防区旁路：密码〔1234〕+“旁路”键+XXX〔防区号，且一定是三位数，如008〕5. 进入编程和退出编程：进入编程是9876#0〔密码+#0〕，退出编程是按“*”四秒钟，听到“嘀”一声表示已退出编程。
6. 如何填写数据：DS7400主机的编程地址一定是四位数，地址的数据一定是两位数。
进入编程后，键盘的灯都会闪动，LCD显示：Prog Mode Adr=DS7400 Adr=后面的就是要写上去的四位数的地址。
输入地址后，接着输入21# 则会交替显示该地址上的两位数据；或者按“#”则可以出现数据1；再按“#”则可出现数据2。
〔出厂值，可以通过编程改变的〕，然后自动跳到下一个地址。
如果需要对某些地址编程，则需连续按两次“*”则可以回到Prog Mode Adr=7. 确定防区的功能：〔地址是0001—0030〕，所谓防区功能就是该防区是延时防区、即时防区、24小时防区等等。
其中01代表延时防区；03代表即时防区；07代表24小时防区。
〔此项一般不用编写，用出厂值即可〕8. 确定一个防区的功能：〔地址是0031—0278〕，0031代表第一防区，0032代表第二防区，如此类推………如果想把第八防区设定为即时防区，即可以把地址0038中的数据改为03 ，再按“#”确认就可以了。
红外对射安装说明r:主动式红外对射怎么安装？红外对射在安装时必须遵循几个原则：水平，无遮挡；接收，背阳光；叠加，防串扰；靠墙，防反射。
第一，水平无遮挡，即在安装区域内不得有任何花草、树木等的遮挡，而且在安装完毕正常使用时也要有制度随时检查修理探测区域内的遮挡干扰。
第二，接收背阳光是指在安装对射时尽量不要将探测器直接面对太阳光方向安装，特别是接收器。
第三，如果为了延长探测区域，而使用多对探测器，要注意的是由于一般探测器的工作距离和实际工作距离相差甚远，就国家规定就是6倍的余量，而且有些生产厂家为了满足恶劣天气的正常工作，余量更大，甚至有些达到15到20倍的工作余量，这样在线路上有两队时可以采用发射与发射，接收与接收背靠背的形式安装，而如果多于三对时，就要求采用能够调频的对射产品将工作频率错开以防止叠加串扰，对于为增加防范高度而竖向叠加同样适合。
第四，靠墙防反射是因为任何光线（除激光）都会有发散作用，虽然主动红外探测器的发射端已经加上菲涅尔镜片加以聚焦，还是会有发散现象存在，一般好的菲涅尔镜片也会存在1.5％的发散角，即差不多每100米有1.5米的发散距离。
如果是差一点的或者干脆没有用菲涅尔镜片的探测器就更加大了。
所以，以100米红外对射为例，如果探测器探测距离为100米，而探测器距离墙壁距离小于0.75米，那么都有可能发射源的部分红外光源经过反射进入接收端，这在调试时要注意，同样，如果有几个叠加，则更应该注意反射现象的存在。
要防止反射现象的发生就是在调试时将发射端光束认为向外，有外向内调试，达到最佳点。
第五，此外，红外对射的安装还要根据人体的具体情况有一些常识性的安装规范，如安装高度一般应该最小不得高于20mm，遇到圆弧型墙角，切线安装到圆弧的距离不得多于20mm，安装于栅栏时，栅栏边缘与探测器的中心距离不得大于20mm等等，都是为了避免外人入侵而假设的人的最小入侵体积都大于20mm而定义的。
控摄像机红外对射探测器的安装方式①支柱式安装：比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。
红外报警系统简要操作说明书
1、布防：1234 布防（启用红外报警系统）
2、撤防：1234 撤防（取消红外报警系统）
3、旁路：1234 旁路009#（临时关闭对射区号）如：启用围墙红
外报警系统，但其中009号对射故障，输入：1234 旁路009# 1234 布防。
只限用一次，下次布防需重新旁路。
4、在撤防状态下屏幕显示红外对射区号，说明红外对射故障或此
区号有情况，无法布防，需先旁路。
5、进入防区编程：9876#0 如设置009号防区输入0039，10
号输入0040等。
关闭防区使用为00#。
开启防区为03#。
如开启009防区，输入9876#0，0039，03#。
操作完成按*号键4妙退出编程。
6、如有其它情况，请本公司技术员联系该项目负责人。

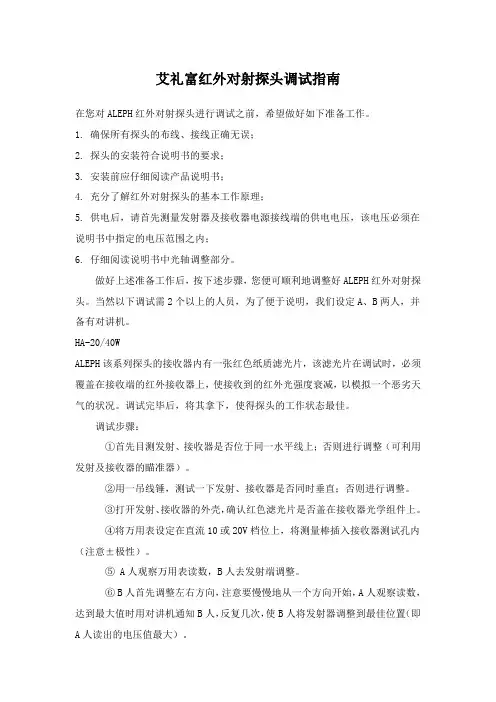

艾礼富红外对射探头调试指南在您对ALEPH红外对射探头进行调试之前，希望做好如下准备工作。
1. 确保所有探头的布线、接线正确无误；2. 探头的安装符合说明书的要求；3. 安装前应仔细阅读产品说明书；4. 充分了解红外对射探头的基本工作原理；5. 供电后，请首先测量发射器及接收器电源接线端的供电电压，该电压必须在说明书中指定的电压范围之内；6. 仔细阅读说明书中光轴调整部分。
做好上述准备工作后，按下述步骤，您便可顺利地调整好ALEPH红外对射探头。
当然以下调试需2个以上的人员，为了便于说明，我们设定A、B两人，并备有对讲机。
HA-20/40WALEPH该系列探头的接收器内有一张红色纸质滤光片，该滤光片在调试时，必须覆盖在接收端的红外接收器上，使接收到的红外光强度衰减，以模拟一个恶劣天气的状况。
调试完毕后，将其拿下，使得探头的工作状态最佳。
调试步骤：①首先目测发射、接收器是否位于同一水平线上；否则进行调整（可利用发射及接收器的瞄准器）。
②用一吊线锤，测试一下发射、接收器是否同时垂直；否则进行调整。
③打开发射、接收器的外壳，确认红色滤光片是否盖在接收器光学组件上。
④将万用表设定在直流10或20V档位上，将测量棒插入接收器测试孔内（注意±极性）。
⑤ A人观察万用表读数，B人去发射端调整。
⑥ B人首先调整左右方向，注意要慢慢地从一个方向开始，A人观察读数，达到最大值时用对讲机通知B人，反复几次，使B人将发射器调整到最佳位置（即A人读出的电压值最大）。
⑦完成⑥后，B人再调发射器上下仰角，方式同⑥。
如果上述的全部步骤准确无误的话，此时的输出电压，应该完全与说明书中相符合，HA-20W 5.5V以上， HA-40W 4V以上。
此时的供电电压是约14V左右的情况，若供电电压高，则输出电压会更高。
（见附表）症状异常原因处置和点检投光器指示灯不亮电源电压不合适（断线、电压低等）检查电压，调整至合适值DC10.5~26V,AC8~18.5检查配线、校正即使遮住受光器光轴警报指示灯也不亮遮住受光器光轴警报指示灯亮，但不报警信号线短路检查配线、校正信号接点溶化（信号线异常电流）或接触不良修理、校正受光器的警报指示（灯不息灯）投受光器的光轴不重合参照光轴调整部、调正光轴投受光器光轴之间有障碍物排除障碍物或变更安装位置投受光器外置污染清除污物雾天报警（误报）光轴不完全重合参照光轴调整部、调正光轴雨天报警（误报）光轴不完全重合参照光轴调整部、调正光轴雪天报警（误报）光轴不完全重合参照光轴调整部、调正光轴因小动物影响而报警（误报）遮光时间设定过短调整遮光时间设置场所不适变更安装位置ABT-30/60/80/100方法同HA-20/40W的调整方法基本一致；所不同的是，ABT系列的探头没有纸质滤光片。
1.所需设备：模块（此处用单防区扩展模块）
2.总线制，就是一根4芯线（4X1.0）从机房拉到院墙的一端，然后每组红外对射都沿着
墙拉根4芯线，最终把每组红外对射都并联起来而达到省线省力的效果。
不过要用到模块。
3.连接方法：
对射的发射端与分线制一样，只连接电源。
模块接在对射的接收端，每个模块都需要拨码，根据对射的对数来决定模块拨码的个数。
在同一台报警主机上使用时，每一个报警模块有自己唯一的地址拨码。
指示灯闪烁（1秒一次）说明模块正常使用，常灭说明模块电源不正常，常亮说明模块通信不正常。
现在以2组红外对射（A与B）为例：
A的接收端与B的接收端必须挨着，用一根很短的4芯连接线C（红黑黄绿），A、B、C上面的电源线（红黑）都与模块上的DC12V电源正负极（红黑）相连，模块上的RS485总线正负极与ABC的控制线相连（黄
绿），模块上的防区线NC/COM探测器与AB上的信号接线柱连接，所有接线正负极一一对应。
红外对射使用说明书一、产品种类：产品型号：ABT-30/40/60/80/100/150产品名称：双光速红外对射产品说明：广泛应用二/三/四光束对射报警器广泛应用在城市安防、小区、工厂、公司、学校、家庭、别墅、仓库、资源、石油、化工、燃气输配等众多领域。
* 室外双光束增益自动调节，适应雨、雾、雪等恶劣天气；* 特殊滤光镜片及电路，抗强光干扰；* 光学镜片、调整更快、更方便、更准确；* 防雷的电路设计型号ABT-2ABT-30 ABT-40 ABT-60 ABT-80 ABT-100警戒距离（室外）20m 30m 40m 60m 80m 100m （室内）60m 90m 120m 180m 240m 300m最大可达距离230m 350m 460m 650m 900m 1100m 光束数2束探测方式2光束同时遮断检知式光源红外线LED感应速度50 ～700 msec警报输出继电器接点输出1C接点容量ACDC30V0.5Amax电源电压DC10.5 ～28 V消耗电流40mAmax 40mAmax40mAmax55mAmax65mAmax65mAmax使用温度范围- 25o C ～55o C外型尺寸参照外型图防拆输出接点输出1b DC30V0. 5 Amax.光轴调整角度180o（±90o）水平光轴调整角度20o（±10o）垂直瞄准器可拆卸式结露、箱对策超声波机构其他附加机能受光指示、OK指示、测试端子材料ABS树脂重量300g（受光器+投光器各）二、产品特点1、两线制红外接收端接收到发射光束时，输出脉冲信号，光束被遮挡，脉冲信号停止输出；2、三线制红外接收端输出有多种形式：开漏输出或继电器输出（常开或常闭输出）；3、发射距离远，可达200M；4、安装、使用方便，配有安装固件；5、抗干扰能力强。
三、安装、调试及注意事项1.首先确定安装位置，使安装后的红外发射光束能有效遮断目标通道。
红外对射使用说明书一、产品种类二、产品特点1、两线制红外接收端接收到发射光束时，输出脉冲信号，光束被遮挡，脉冲信号停止输出；2、三线制红外接收端输出有多种形式：开漏输出或继电器输出（常开或常闭输出）；3、发射距离远，可达15m；4、安装、使用方便，配有安装固件；5、抗干扰能力强。
三、安装、调试及注意事项1.首先确定安装位置，使安装后的红外发射光束能有效遮断目标通道。
2.接通电源: 发射端接通电源后, 红色指示灯直亮，表明红外发射工作正常；接收端接通电源后,接收到发射光束后, 绿色指示灯直亮，表明红外接收工作正常；3.确认发射端与接收端互相对准，(当发射端与接收端对不准或距离太远时接收端的指示灯会不停闪亮, 如对准时该指示灯停止闪亮)。
4.将发射端与接收端的安装托架分别用附着的螺丝固定在墙壁等稳固的物体上。
再将发射端与接收端固定在安装托架上。
红外发射红外接收5. 完成上述过程后, 可以模拟测试；遮断红外发射光束时, 接收端绿色指示灯熄灭，两线制红外停止输出脉冲波形，三线制红外输出状态改变。
6. 三线制红外接收可以根据实际需要调节反应灵敏度（调节灵敏度的拨动开关在三线制红外接收的主板上）；灵敏度级别可在0至15之间调节，拨码开关全都在1234端时，灵敏度级别0为最高；当拨码开关全都都拨到“ON ”端时灵敏度级别15为最低；灵敏度是根据8421 BCD 码来调节的。
灵敏度级别对应的拨码图如下： 如图所示：7. 两线制红外由于是脉冲波形输出，因此主板必须配有相应电路（如下图）；并在MCU 上做出相应的检测程序。
三线制红外输出状态由MCU 来控制和检测，可以根据不同的应用要求改变输出方式。
8、红外发射接线端子示意图：1、电源“-”2、电源“+”9、红外接收接线端子示意图：1、电源“-”2、电源“+”1、漏极输出1、常开（常闭）3、继电器公共端2、电源“-”3、电源“+”2、电源“-”4、电源“+”两线接收三线开漏输出接收继电器输出接收四、技术参数a. 电源电压： DC9V —30V 或AC8V —20V 。

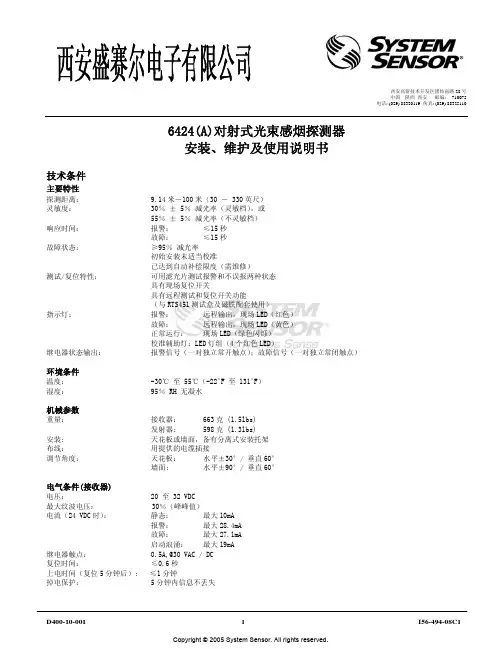

线型光束感烟火灾探测器JTY_HF_C33（普通、防爆型）产品安装使用说明书版本:2.0北京盛世长远科技有限公司2005年12月订货说明1 产品自签订购销合同后，供货周期为一个月。
