红外对射说明书接线图

在探测器装入隐藏的预埋盒里时，所有的导线都应甩出预埋盒并且从探测器后面绕到探头底部端子插孔处。

在预埋盒里接好线后，检查并确保有足够的线长连接到端子插孔处。

（按照正确安装的要求， 露出豫埋盒的导线长度应在23厘米左右）。

探测器的所有接线都应从端子插孔处穿过。

为了准确地接线，从线终端剥去6mm 绝缘层作为连接线头，并将其插入相应的端子中，拧紧螺钉将线头压牢固。

发射/接收器组合单元的连线方式参见图6；图7是 CLASS A 和CLASS B 任一方式工作时的接线示意图；图8显示了使用远程测试盒（RTS451或RTS451KEY ）所必需的连接；而图9则显示了用于故障和报警的远程输出。

图6、探测器接线方式：图7、探测器A报警公共端 报警常开 报警公共端 报警常开未使用 故障公共端故障常闭复位输入 测试输入 AUX （-）远程火警输出 OUT （-） OUT （+） IN （-） IN （+）C0259-00C0272-00探测器发生不必要的报警。

在校准程序调试完成后，再向探测器安装/校准有关安装、调试和维修说明，请参看图10至14。

光束感烟探测器的调准分4个步骤完成：首次粗略校准、再次调节、最终调节和确认最终调节角度。

为了确保产品的正确调准，4个步骤必须全部正确执行。

如果探测器和反光镜的安装位置是按照本说明的安装指南执行的且准确履行调准步骤，则误报和有害的故障信号就会避免。

调准前检查事项：● 确保探测器和反光镜安全地安装在稳固的表面上；● 确保所有接线准确无误；● 确保探测器上的接线端子全部就位；● 调准程序完成后，确保在避免移动探测器的情况下，完成所有布线；● 根据安装距离，确保使用反光镜的数量准确。

在70-100米之间，需要增加反光镜的数量（共4个）并且使用安装附件BEAMLRK 工具；● 确保探测器和反光镜之间的光线清晰可见，而且反射物体不能离可见光线太近。

详细要求请参阅安装指南一节；● 确保探测器和反光镜之间的角度在工作参数范围内。

防盗报警探测器的四种接线方式一个完整防盗报警系统其主要部件就是由报警主机板、前端探测器与警讯输出发送装置(联网报警通讯与现场声光报警)组成的。

前端探测器包括了被动红外探测器、红外对射、红外栅栏、手动报警、火灾探测器、玻璃破碎探测器等等,根据不同的功能适用于不同的环境。

前端探测器就是报警系统的传感器,报警系统对外界警情的侦测就就是通过前端探测器来完成的。

前端探测器与报警主机间的联系、信号传递,其实就就是一个开关量信号的传送与接收过程。

所谓开关量信号,就就是一个电气回路的开路与短路过程。

常规报警系统一般采用常闭工作模式,系统加电正常工作;如果探测器失电或被触发,探测器内的继电器发出动作,将触点由闭合状态改变为断开状态,当报警主机侦测到对应防区端口这一变化时,就会根据当前的状态设置采取相应的反应(包括忽略、报警、信号输出等)。

目前的报警主机,针对前端探测器传递的信号通过编程,可以有三大类处理方式,第一类就是常规的报警信号处理,报警主机接到这类信号时,如果报警系统处于布防状态,则将根据所编程的模式类型发出相对应的警情触发,而如果报警系统处于撤防状态,则系统不会对这类信号作出报警触发;第二类就是经过报警主机编程设置为24小时响应或手动紧急报警的模式,当属于这些模式的探测器传递了报警信号,则不管就是否处于布防状态均会发出相对应的警情触发;第三类就是线路损坏、设备拆动、破坏的报警信号处理,这类信号的传递就是为了加强报警系统的自我防范,一旦接收到这类报警信号,报警主机不管就是否处于布防状态均会发出设备被拆动的警情。

而探测器防拆报警功能的启用与否,与探测器的接线方式有很大的关系,如果探测器接线采取了无防拆方式接线,报警主机就无法探测自身系统设备的安全,如果接线方式采取了有防拆接线,或者采取了单线末接线方式、双线末接线方式,则系统就具备了探测自身系统设备安全的功能。

当然,如果探测器按照以上三个之一的方式进行接线,那么报警主机在编程时就一定要将涉及这些设备的防区编程为对应的防拆防区、单线末防区或双线末防区,如果设置方式与接线方式不一致,报警系统将一直认为探测器设备处于破坏状态而不断报警无法正常工作。

红外发射与接收资料注意：TI公司给2012年电子设计大赛提供的部分元件如下：1波长600-1000nm的LED及相应光电接收元件2光敏元件3高亮度LED元件4无线通信模块（如CC11xx，CC24xx，CC25xx系列）请大家引起足够的重视。

一、编码解码芯片PT2262/PT2272芯片原理简介PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路。

编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。

当发射机没有按键按下时，PT2262不接通电源，其17脚为低电平，所以315MHz的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当17脚为低平期间315MHz 的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100％的调幅。

[1]PT2262特点1、CMOS工艺制造，低功耗2、外部元器件少3、RC振荡电阻4、工作电压范围宽：2.6-15v5、数据最多可达6位6、地址码最多可达种[2]应用范围1、车辆防盗系统2、家庭防盗系统3、遥控玩具4、其他电器遥控名称管脚说明A0-A11 1-8、10-13地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空),D0-D5 7-8、10-13数据输入端，有一个为“1”即有编码发出，内部下拉Vcc 18 电源正端（＋）Vss 9 电源负端（－）TE 14 编码启动端，用于多数据的编码发射，低电平有效；OSC1 16 振荡电阻输入端，与OSC2所接电阻决定振荡频率；OSC2 15 振荡电阻振荡器输出端；Dout 17 编码输出端（正常时为低电平）在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长。

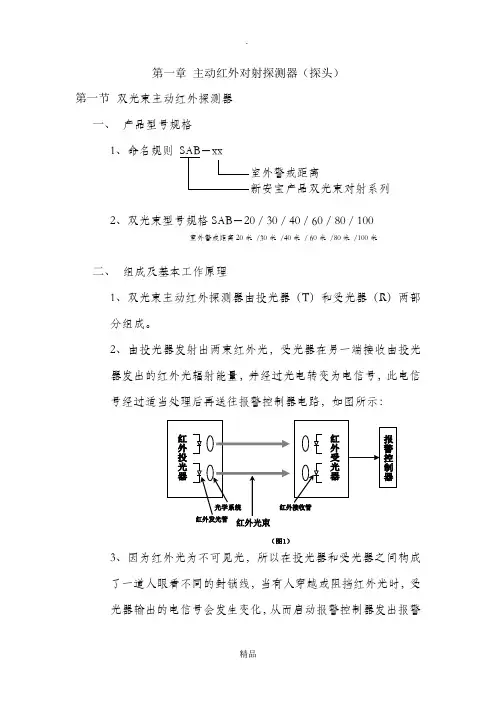

第一章主动红外对射探测器（探头）第一节双光束主动红外探测器一、产品型号规格1、命名规则2、双光束型号规格SAB－20 / 30 / 40 / 60 / 80 / 100室外警戒距离20米/30米/40米/ 60米/80米/100米二、组成及基本工作原理1、双光束主动红外探测器由投光器（T）和受光器（R）两部分组成。

2、由投光器发射出两束红外光，受光器在另一端接收由投光器发出的红外光辐射能量，并经过光电转变为电信号，此电信号经过适当处理后再送往报警控制器电路，如图所示：3、因为红外光为不可见光，所以在投光器和受光器之间构成了一道人眼看不同的封锁线，当有人穿越或阻挡红外光时，受光器输出的电信号会发生变化，从而启动报警控制器发出报警号。

三、各组成部件名称（如图2）五、外形尺寸（如图3）六、探测示意图（如图4）七、产品特点：※自动增益电路（AGC）设计，适应雨、雾、雪等恶劣天气；※采用日本技术菲涅尔螺纹透镜，多重聚焦，抗杂光能力强；※使用进口大功率发射管（金属包装管），光束射程远；※外壳采用PC塑料，韧性好，不变形，抗紫外线穿透能力强；※防雷电路设计。

※受光指示、OK指示、瞄准镜、对准电压测试八、主要技术参数：九、接线方法：十、安装与调试：1、安装方式有墙壁安装方式和固定支架安装方式（见说明书）；2、按九所示接线连接；3、调试：⑴取下瞄准镜，进行远距离观察；⑵调整上下调整螺钉及水平调整支架，使对面的探测器影像落入瞄准镜中间部位，此时受光器GOOD指示灯应点亮；⑶将万用表笔插入测试孔，再重复⑵的划线部分操作，使测试电压为4V左右为探测器正常工作状态，如调试使测试电压为4.3～4.5时，受光器GOOD指示灯最亮，探测器则处于最佳工作状态。

十一、注意事项：1、投光器和受光器之间不应遮挡物；2、安装支架（和基础）要稳固；3、受光器不能正对太阳；4、外管保持清洁；如有侵权请联系告知删除，感谢你们的配合！。

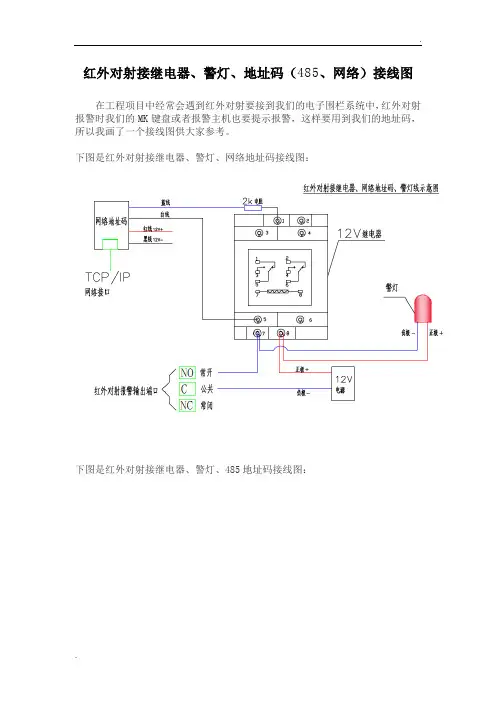

红外对射接继电器、警灯、地址码（485、网络）接线图
在工程项目中经常会遇到红外对射要接到我们的电子围栏系统中，红外对射报警时我们的MK键盘或者报警主机也要提示报警，这样要用到我们的地址码，所以我画了一个接线图供大家参考。

下图是红外对射接继电器、警灯、网络地址码接线图：
下图是红外对射接继电器、警灯、485地址码接线图：
如果红外对射不需要接警灯报警，可以直接接地址码。

红外对射接485地址码接线示意图如下：
红外对射接网络地址码接线示意图如下：
以上接线图供大家参考。

TX-05C 红外线对射检测电路TX-05C 红外线对射检测电路对射式红外传感器：TX05C-1是一种对射式的红外线检测电路,人眼不能直接观察到光线的传输路径。

其光路含有产品特定的密码，如在外部强制干涉或用其他光源解密，只能导致检测电路报警。

本电路已经被广泛用于门窗及各种人行通道的报警系统：流水线的自动控制，量值的统计上。

TX05C-1分发射电路和接收电路两部分，可以采用集中或分散供电方式。

TX05C-1发射电路：外形见图一、内部电路见图二、工作参数见表一、以供参考：图一图二表一发射电路的作用距离与工作电压有关,以下是4档电压的作用距离,供参考：当电压为5V时，TX05C-1的作用距离大约是3米，当电压为6V时，TX05C-1的作用距离大约是4米，当电压为9V时，TX05C-1的作用距离大约是6米，当电压为12V时，TX05C-1的作用距离大约是7米，（以上测试是在接收电路工作电压12V，室温为25oC的情况下完成的。

）工作电压5-12VDC工作电流5V时16mA6V时25mA9V时50mA 12V时70mA工作指示有外形尺寸32X46X17mm在TX05C-1安装时，发射和接收管的方向一定要正对，电路的指示灯闪动时，说明方向没有对正或发射功率不够。

可以通过调整接收、发射管的方向和提高发射电路的工作电压来解决。

在TX05C-1的作用距离足够大的前提下，应尽量降低发射电路的工作电压，一是有效的降低功耗。

二是减少内部47Ω限流电阻的发热量。

注意：发射电路的工作电源尽量使用稳压电路供电，以免瞬间超过12V时，烧毁内部电路。

TX05C-1的接收电路采用进口的微功耗稳压电路和解码电路，有着很小的电流功耗，在能接收到发射信号且解码有效时的电流仅为1mA，解码错误，发光二极管点亮时电流为3.5mA。

接收电路的工作电压为7-12V.DC。

接收电路引出一条线缆，以便引入电源和输出信号。

其中铜网接地（负极），红线接电源（正极），白线为输出（正常有信号时为低电平，小于0.1V，无信号时为高电平，大于3.5V<不带载>，此时发光管亮。

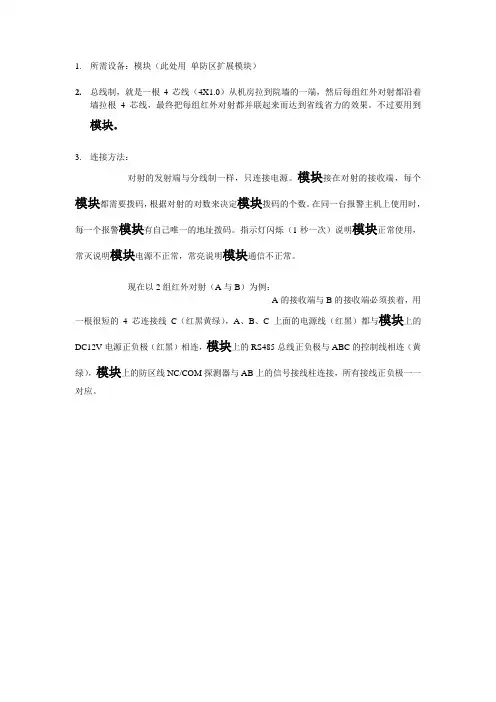

1.所需设备：模块（此处用单防区扩展模块）
2.总线制，就是一根4芯线（4X1.0）从机房拉到院墙的一端，然后每组红外对射都沿着
墙拉根4芯线，最终把每组红外对射都并联起来而达到省线省力的效果。

不过要用到模块。

3.连接方法：
对射的发射端与分线制一样，只连接电源。

模块接在对射的接收端，每个模块都需要拨码，根据对射的对数来决定模块拨码的个数。

在同一台报警主机上使用时，每一个报警模块有自己唯一的地址拨码。

指示灯闪烁（1秒一次）说明模块正常使用，常灭说明模块电源不正常，常亮说明模块通信不正常。

现在以2组红外对射（A与B）为例：
A的接收端与B的接收端必须挨着，用一根很短的4芯连接线C（红黑黄绿），A、B、C上面的电源线（红黑）都与模块上的DC12V电源正负极（红黑）相连，模块上的RS485总线正负极与ABC的控制线相连（黄
绿），模块上的防区线NC/COM探测器与AB上的信号接线柱连接，所有接线正负极一一对应。

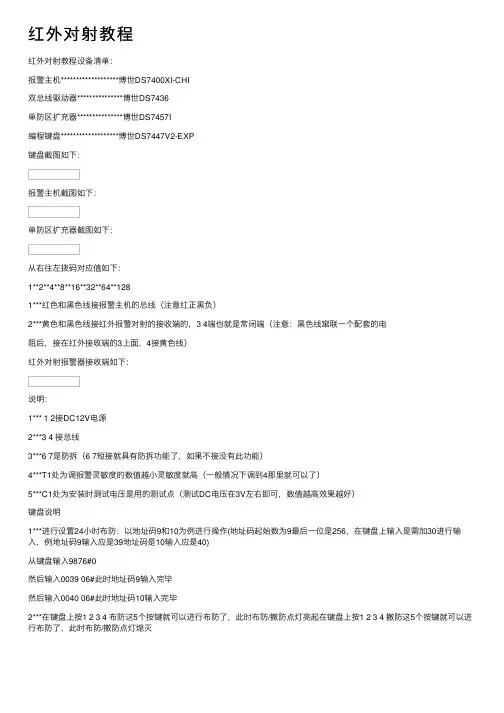

红外对射教程红外对射教程设备清单：报警主机*******************博世DS7400XI-CHI双总线驱动器***************博世DS7436单防区扩充器***************博世DS7457I编程键盘*******************博世DS7447V2-EXP键盘截图如下：报警主机截图如下：单防区扩充器截图如下：从右往左拨码对应值如下：1**2**4**8**16**32**64**1281***红⾊和⿊⾊线接报警主机的总线（注意红正⿊负）2***黄⾊和⿊⾊线接红外报警对射的接收端的，3 4端也就是常闭端（注意：⿊⾊线窜联⼀个配套的电阻后，接在红外接收端的3上⾯，4接黄⾊线）红外对射报警器接收端如下：说明：1*** 1 2接DC12V电源2***3 4 接总线3***6 7是防拆（6 7短接就具有防拆功能了，如果不接没有此功能）4***T1处为调报警灵敏度的数值越⼩灵敏度就⾼（⼀般情况下调到4那⾥就可以了）5***C1处为安装时测试电压是⽤的测试点（测试DC电压在3V左右即可，数值越⾼效果越好）键盘说明1***进⾏设置24⼩时布防：以地址码9和10为例进⾏操作(地址码起始数为9最后⼀位是256，在键盘上输⼊是需加30进⾏输⼊，例地址码9输⼊应是39地址码是10输⼊应是40)从键盘输⼊9876#0然后输⼊0039 06#此时地址码9输⼊完毕然后输⼊0040 06#此时地址码10输⼊完毕2***在键盘上按1 2 3 4 布防这5个按键就可以进⾏布防了，此时布防/撤防点灯亮起在键盘上按1 2 3 4 撤防这5个按键就可以进⾏布防了，此时布防/撤防点灯熄灭。

红外对射使用说明书一、产品种类：产品型号：ABT-30/40/60/80/100/150产品名称：双光速红外对射产品说明：广泛应用二/三/四光束对射报警器广泛应用在城市安防、小区、工厂、公司、学校、家庭、别墅、仓库、资源、石油、化工、燃气输配等众多领域。

* 室外双光束增益自动调节，适应雨、雾、雪等恶劣天气；* 特殊滤光镜片及电路，抗强光干扰；* 光学镜片、调整更快、更方便、更准确；* 防雷的电路设计型号ABT-2ABT-30 ABT-40 ABT-60 ABT-80 ABT-100警戒距离（室外）20m 30m 40m 60m 80m 100m （室内）60m 90m 120m 180m 240m 300m最大可达距离230m 350m 460m 650m 900m 1100m 光束数2束探测方式2光束同时遮断检知式光源红外线LED感应速度50 ～700 msec警报输出继电器接点输出1C接点容量ACDC30V0.5Amax电源电压DC10.5 ～28 V消耗电流40mAmax 40mAmax40mAmax55mAmax65mAmax65mAmax使用温度范围- 25o C ～55o C外型尺寸参照外型图防拆输出接点输出1b DC30V0. 5 Amax.光轴调整角度180o（±90o）水平光轴调整角度20o（±10o）垂直瞄准器可拆卸式结露、箱对策超声波机构其他附加机能受光指示、OK指示、测试端子材料ABS树脂重量300g（受光器+投光器各）二、产品特点1、两线制红外接收端接收到发射光束时，输出脉冲信号，光束被遮挡，脉冲信号停止输出；2、三线制红外接收端输出有多种形式：开漏输出或继电器输出（常开或常闭输出）；3、发射距离远，可达200M；4、安装、使用方便，配有安装固件；5、抗干扰能力强。

三、安装、调试及注意事项1.首先确定安装位置，使安装后的红外发射光束能有效遮断目标通道。

红外对射使用说明书一、产品种类二、产品特点1、两线制红外接收端接收到发射光束时，输出脉冲信号，光束被遮挡，脉冲信号停止输出；2、三线制红外接收端输出有多种形式：开漏输出或继电器输出（常开或常闭输出）；3、发射距离远，可达15m；4、安装、使用方便，配有安装固件；5、抗干扰能力强。

三、安装、调试及注意事项1.首先确定安装位置，使安装后的红外发射光束能有效遮断目标通道。

2.接通电源: 发射端接通电源后, 红色指示灯直亮，表明红外发射工作正常；接收端接通电源后,接收到发射光束后, 绿色指示灯直亮，表明红外接收工作正常；3.确认发射端与接收端互相对准，(当发射端与接收端对不准或距离太远时接收端的指示灯会不停闪亮, 如对准时该指示灯停止闪亮)。

4.将发射端与接收端的安装托架分别用附着的螺丝固定在墙壁等稳固的物体上。

再将发射端与接收端固定在安装托架上。

红外发射红外接收5. 完成上述过程后, 可以模拟测试；遮断红外发射光束时, 接收端绿色指示灯熄灭，两线制红外停止输出脉冲波形，三线制红外输出状态改变。

6. 三线制红外接收可以根据实际需要调节反应灵敏度（调节灵敏度的拨动开关在三线制红外接收的主板上）；灵敏度级别可在0至15之间调节，拨码开关全都在1234端时，灵敏度级别0为最高；当拨码开关全都都拨到“ON ”端时灵敏度级别15为最低；灵敏度是根据8421 BCD 码来调节的。

灵敏度级别对应的拨码图如下： 如图所示：7. 两线制红外由于是脉冲波形输出，因此主板必须配有相应电路（如下图）；并在MCU 上做出相应的检测程序。

三线制红外输出状态由MCU 来控制和检测，可以根据不同的应用要求改变输出方式。

8、红外发射接线端子示意图：1、电源“-”2、电源“+”9、红外接收接线端子示意图：1、电源“-”2、电源“+”1、漏极输出1、常开（常闭）3、继电器公共端2、电源“-”3、电源“+”2、电源“-”4、电源“+”两线接收三线开漏输出接收继电器输出接收四、技术参数a. 电源电压： DC9V —30V 或AC8V —20V 。

线型光束感烟火灾探测器JTY_HF_C33（普通、防爆型）产品安装使用说明书版本:2.0北京盛世长远科技有限公司2005年12月订货说明1 产品自签订购销合同后，供货周期为一个月。

2 本产品所报价格，不包括运费、运输保险，外地购货的用户可代办托运，费用由需方负担。

运输方式：中铁快运、铁路快件、航空运输等。

3产品分为三种信号输出型：1 x电流型、2 x开关量型、3 x电压型，用户在选用我公司产品时，应考虑配接厂家输入模块的报警及故障参数，以选用相应的输出型探测器。

4本产品保修期为二年。

5定购我公司产品的用户，当产品出现故障、损坏时，公司采取提前发货更换维修的方法。

并根据用户要求代办托运到指定地点。

6如需更多的资料、价格及供货方面的信息请与我公司联系。

目录一、概述 (4)二、特点 (4)三、工作原理与结构特征 (4)四、技术参数 (7)五、安装、布线与调试 (8)1. 安装探测器的环境条件 (8)2. 安装与布线 (9)3. 安装高度及位置说明 (10)4. 安装与调试 (11)六、使用及操作 (12)探测器基本功能的状态指示 (12)探测器灰尘自动补偿功能 (13)七、一般性故障的查询表 (13)八、维护 (13)九、备附件 (14)一、概述JTY-HF-C33型线型光束感烟火灾探测器(以下简称探测器)，内置单片计算机，具备全面的分析判断能力，通过在探测器内部固化的运算程序，可自动完成对外界环境变化的补偿及火警﹑故障的判断，并通过指示声、光和信号输出线给出状态指示。

该探测器设有调试指示功能，调试方法简单、方便。

特别适用于无遮挡空间的高层建筑群，如各类商场、厅堂馆所、古建筑物、大型车间、仓库、隧道、及各种建筑的夹层、闷顶等，凡是在火灾形成前有烟雾出现的场所均可使用本产品。

二、特点➢ 接收器设有红、黄指示灯及音响指示，工程调试简便可靠；➢ 具有光照自动监测补偿功能，有强的抗日光干扰能力；➢ 具有故障自诊断功能；➢ 根据现场调试情况自动修正灵敏度，保证探测器的一致性；➢ ⑨◆ ⇦⑨☎ ▫✈♌ ♦☹➢ ❽▫↖ ②✩♐❽♏✐➢ ♦ ⇦ •☒ ☎ ⇳三、工作原理与结构特征C33型探测器由发射器和接收器组成，采用不受烟色影响的红外线减光方式工作。

红外对射接继电器、警灯、地址码（485、网络）接线图
在工程项目中经常会遇到红外对射要接到我们的电子围栏系统中，红外对射报警时我们的MK键盘或者报警主机也要提示报警，这样要用到我们的地址码，所以我画了一个接线图供大家参考。

下图是红外对射接继电器、警灯、网络地址码接线图：
下图是红外对射接继电器、警灯、485地址码接线图：
如果红外对射不需要接警灯报警，可以直接接地址码。

红外对射接485地址码接线示意图如下：
红外对射接网络地址码接线示意图如下：
以上接线图供大家参考。

HT-M系列多光束红外对射防盗栅栏使用说明书使用本产品前请详细阅读此说明书泉州市宏泰科技电子有限公司一、概述：产品以坚固耐用的铝合金型材为主体结构。

采用美国原装芯片，运用特殊光学技术，全数字化，具极强的抗干扰能力和较高的可靠性，是一种先进的防盗探测装置。

该系统由主动红外投光器和受光器构成一个看不见窄小封锁面。

当盗贼企图越过这个肉眼看不见的防线时，防盗栅栏立即发出报警信号，触发报警主机报警。

二、功能特点：●产品以坚固耐用银白色优质铝合金材料为主体结构，太阳暴晒不变形；●采用美国原装芯片，CPU微处理自适应数码智能调制，由多束红外光栅构成一个看不见防线，平时不影响该防线外人们的正常活动，室内室外全天候工作，技术领先，性能卓越；●防范警戒距离强、中、弱3档可调，AGC电路设计，灵敏度高；●采用特殊光学原理、全数字化技术、优质进口滤光片，具有极强的抗干扰能力和较高的可靠性，对乱光、太阳光进行有效抑制，误报率低；●具有防拆、防剪、防移动功能，有效防止人为恶意破坏；●双束识别，有效防止小动物、飞鸟等小物体引起的误报；●有线/无线可选，投光距离5-170米可选；●180°无级旋转，实现精确快速对焦，使用安装方便；●具有标准输出接口，适用于国内外各种报警主机；广泛应用于住宅门窗、阳台、小区周界、别墅围墙、停车场等场所的周界安全防范。

三、安装与使用：1、本产品可安装在院墙、建筑物周界、院门、房门两侧，阳台、窗户两侧、室内通道等须封闭式防卫的地方。

2、红外对射栅栏安装前，应先对投光器、受光器、报警主机进行有线连接。

3、打开投光器和受光器塑料盖：大拇指和食指用力捏住塑料盖两边（见图一图示处）拔出。

4、接线方法：（见图四）投光器和受光器由报警主机供电，也可配12V直流电源分别给受光器、投光器供电。

4．1受光器与报警主机连接：使用四芯线，将受光器电源“+12V”端与报警主机接线端电源“+”端连接，受光器电源“GND”端与报警主机电源“-”端相连。
