周界报警红外线报警系统设计方案概述根据现场实际勘察,采用电子围栏系统,做到系统建成后形成一种“有形”的报警系统,实实在在地给不法份子一种威慑,增加一种心理压力,从而把报警系统和警戒系统有机地结合起来,达到以防为主,防报结合的目的。
本系统采用广拓(GATO)智能型周界安防阻挡报警系统,特有的BI-polar 设计,前端围栏每根线都有带电,使入侵者没有可乘之机。
系统和交流电网有本质的不同,它采用了高压脉冲(5000-8000V)及低能量(小于5个焦耳),因而对人不会构成生命危害,同时电子围栏的专用合金丝,不支持人体的重量,又能感知入侵者的入侵,并发出报警信号,确保系统的安全可靠,无死角、无盲区。
系统设计说明根据现场实际情况需要防的周界长约200米,分为2个防区,围墙上安装6线制电子围栏,按照标准配置6线制直装设计,如下图所示意:6线电子围栏系统原理图示系统功能✧有强大的威慑作用,有效阻退入侵者,防护周界区域,对翻越行为提供及时的报警✧适用性强,抗误报性能较好,防效果佳✧现场报警阻退入侵者并引起厂职工注意防✧系统划区域管理便于报警区域的准确定位✧中心警情提示直观,警号、电子地图等多种报警提示✧联动监控图象报警,联动夜间监控辅助光源✧通过中心实现对前端设备的状态控制✧安全可靠对人体无直接伤害。
电子围栏GTS-11简介前端设备主要是探测器,为适应室外天气,减少误报,探测器选用广拓(GATO)脉冲电子围栏探测器。
当有人试探接触脉冲电子围栏时,就会被脉冲电子围栏上的高压脉冲击退,若有人破坏或强行入侵时,探测器探测到电子围栏被破坏和有人非法翻越时造成的电子围栏线短路、接地或断路时,探测器发出报警信号.广拓(GATO)公司的最新产品—GTS-11相对传统的电子围栏产品,在技术上实现了革命性的突破,拥有多项专利,处于国际领先水平,也是目前国最先进的电子围栏产品。
主要优势如下:◆GTS-11系统已通过公安部的型式检验,检验报告编号◆特有的BI-polar技术可以实现前端围栏上的每根线都有电击,让入侵者无机可乘◆有LCD液晶显示功能,能在主机面板上直接显示出电子围栏上的电压值及工作状态,目前也是国独有的◆具备高低压自由切换功能,可以在白天用低压模式,既能起到阻挡报警的作用,同时降低打击力度,晚上用高压模式,加大打击力度◆主机部可直接配备蓄电池,方便管理◆通过外接键盘可远程检测、设置并调控主机的工作状态,更具人性化设计GTS-11电子围栏系统组成:主机技术参数:供电电源:AC220V,+10%-10%,50Hz,10W性能指标脉冲高压机器性能指标:使用环境: 温度:-40~+55℃,相对湿度≤95%前端围栏前端围栏直接安装在窗户外侧,以L型支架安装。
防盗报警探测器的四种接线方式一个完整防盗报警系统其主要部件是由报警主机板、前端探测器和警讯输出发送装置(联网报警通讯和现场声光报警)组成的。
前端探测器包括了被动红外探测器、红外对射、红外栅栏、手动报警、火灾探测器、玻璃破碎探测器等等,根据不同的功能适用于不同的环境。
前端探测器是报警系统的传感器,报警系统对外界警情的侦测就是通过前端探测器来完成的。
前端探测器和报警主机间的联系、信号传递,其实就是一个开关量信号的传送和接收过程。
所谓开关量信号,就是一个电气回路的开路和短路过程。
常规报警系统一般采用常闭工作模式,系统加电正常工作;如果探测器失电或被触发,探测器内的继电器发出动作,将触点由闭合状态改变为断开状态,当报警主机侦测到对应防区端口这一变化时,就会根据当前的状态设置采取相应的反应(包括忽略、报警、信号输出等)。
目前的报警主机,针对前端探测器传递的信号通过编程,可以有三大类处理方式,第一类是常规的报警信号处理,报警主机接到这类信号时,如果报警系统处于布防状态,则将根据所编程的模式类型发出相对应的警情触发,而如果报警系统处于撤防状态,则系统不会对这类信号作出报警触发;第二类是经过报警主机编程设置为24小时响应或手动紧急报警的模式,当属于这些模式的探测器传递了报警信号,则不管是否处于布防状态均会发出相对应的警情触发;第三类是线路损坏、设备拆动、破坏的报警信号处理,这类信号的传递是为了加强报警系统的自我防范,一旦接收到这类报警信号,报警主机不管是否处于布防状态均会发出设备被拆动的警情。
而探测器防拆报警功能的启用与否,与探测器的接线方式有很大的关系,如果探测器接线采取了无防拆方式接线,报警主机就无法探测自身系统设备的安全,如果接线方式采取了有防拆接线,或者采取了单线末接线方式、双线末接线方式,则系统就具备了探测自身系统设备安全的功能。
当然,如果探测器按照以上三个之一的方式进行接线,那么报警主机在编程时就一定要将涉及这些设备的防区编程为对应的防拆防区、单线末防区或双线末防区,如果设置方式和接线方式不一致,报警系统将一直认为探测器设备处于破坏状态而不断报警无法正常工作。
小区周界红外对射报警系统设计方案设计者:广州市艾礼富电子科技有限公司公司官网:www.艾礼富.商标目录一、公司简介及资质荣誉 (3)1.1 公司简介 (3)1.2企业资质荣誉证书 (3)二、方案背景 (3)三、项目概述 (4)四、系统介绍 (4)4.1系统应用效果图 (4)4.2系统优势 (5)4.3系统拓扑图 (5)五、系统组成及产品特点 (5)5.1总线网络报警主机(型号:AL-9480C ) (6)5.2 中文液晶键盘(型号:AL-930A) (7)5.3报警联动视频管理平台中心软件(型号:AL-2016S-H含加密狗) (8)5.4 多功能联动输出模块(型号:AL-7416E) (9)5.5声光警号(型号:AD-103) (10)5.6四光束100米红外探测器(LED大屏数码版) (型号:ABH-100S) (10)5.7 四光束红外对射探测器安装支架(型号:AL-50I/L) (13)5.8 单防区报警模块 (型号:AL-7480-1A) (13)5.9 对射单独供电电源(型号:DC-12V/2A) (14)六、设备供电与传输 (14)七、系统配置参考清单 (14)八、维护保养及故障排除 (15)九、成功案例节选 (14)十、精选案例图片 (15)一、公司简介及资质荣誉1.1 公司简介广州市艾礼富电子科技有限公司成立于2003年,是一家专业从事入侵探测及报警控制系统等研发、生产、销售于一体的民营高新技术企业;旗下拥有VOANDOS维安达斯、艾礼富、艾立富AILIFU、WISEI卫士等系列品牌;公司立足于安防行业,坚持持续发展的战略方针,历经18年沉淀和发展,已经成为中国安防行业-防盗报警领域的知名品牌企业!广州市艾礼富电子自成立以来,坚持自主品牌研发、生产、销售的产品有:激光入侵探测器、微波入侵探测器、防爆探测器、脉冲电子围栏、红外对射、红外光栅、双鉴电子围栏、张力电子围栏、泄露电缆探测器、各种环境探测器以及分线、总线、IP等大型及超大型防盗报警控制系统、报警管理软件等;公司坚持以“百年品牌”为经营目标,以“高科技,平民化”为产品市场导向,立志于和广大的合作伙伴一起,为创建平安、幸福的社会环境贡献应有的力量。
防盗报警探测器的四种接线方式一个完整防盗报警系统其主要部件就是由报警主机板、前端探测器与警讯输出发送装置(联网报警通讯与现场声光报警)组成的。
前端探测器包括了被动红外探测器、红外对射、红外栅栏、手动报警、火灾探测器、玻璃破碎探测器等等,根据不同的功能适用于不同的环境。
前端探测器就是报警系统的传感器,报警系统对外界警情的侦测就就是通过前端探测器来完成的。
前端探测器与报警主机间的联系、信号传递,其实就就是一个开关量信号的传送与接收过程。
所谓开关量信号,就就是一个电气回路的开路与短路过程。
常规报警系统一般采用常闭工作模式,系统加电正常工作;如果探测器失电或被触发,探测器内的继电器发出动作,将触点由闭合状态改变为断开状态,当报警主机侦测到对应防区端口这一变化时,就会根据当前的状态设置采取相应的反应(包括忽略、报警、信号输出等)。
目前的报警主机,针对前端探测器传递的信号通过编程,可以有三大类处理方式,第一类就是常规的报警信号处理,报警主机接到这类信号时,如果报警系统处于布防状态,则将根据所编程的模式类型发出相对应的警情触发,而如果报警系统处于撤防状态,则系统不会对这类信号作出报警触发;第二类就是经过报警主机编程设置为24小时响应或手动紧急报警的模式,当属于这些模式的探测器传递了报警信号,则不管就是否处于布防状态均会发出相对应的警情触发;第三类就是线路损坏、设备拆动、破坏的报警信号处理,这类信号的传递就是为了加强报警系统的自我防范,一旦接收到这类报警信号,报警主机不管就是否处于布防状态均会发出设备被拆动的警情。
而探测器防拆报警功能的启用与否,与探测器的接线方式有很大的关系,如果探测器接线采取了无防拆方式接线,报警主机就无法探测自身系统设备的安全,如果接线方式采取了有防拆接线,或者采取了单线末接线方式、双线末接线方式,则系统就具备了探测自身系统设备安全的功能。
当然,如果探测器按照以上三个之一的方式进行接线,那么报警主机在编程时就一定要将涉及这些设备的防区编程为对应的防拆防区、单线末防区或双线末防区,如果设置方式与接线方式不一致,报警系统将一直认为探测器设备处于破坏状态而不断报警无法正常工作。
无线报警系统方案一、前言随着人们生活水平的提高和电子技术的进步,“安全防范”电子保安系统——防盗报警系统及闭路监控系统越来越广泛地应用于教育、工矿企业、酒店、银行、交通、电力、油田、超市等公共场合,维护社会公共安全为目的,防入侵、防被盗、防破坏、防火、防暴和安全检查等,而为了达到防入侵、防被盗、防破坏等目的,我们采用了以电子技术、传感器技术和计算机等技术为基础的安全防范技术的器材设备,并将其构成一个系统。
由此应运而生的安全防范技术正逐步发展成为一项专门的公安技术学科,尤其是在现代化技术高度发展的今天,犯罪更趋智能化,手段更隐蔽,加强现代化的安全防范技术,满足人们对保安系统日益提高的要求和期望,就显得更为重要。
在这种情况下,上海优周电子公司配备现代化的研发、生产制造设备,集科研开发、设计、生产、销售与服务于一体,经过多年的辛勤耕耘,已成为国外、国内知名的安全防范产品设计、制造企业,研制开发的系列无线防盗报警监控系统是同类产品中的佼佼者。
D206型电脑监控无线防盗报警器的主机、智能红外数码探头、无线发射器均采用微电脑控制。
多CPU 处理红外信号,稳定性高,误报低。
获得CCC(S)认证。
二、概述:本次方案:系统采用 D 206 型无线报警主集中监 控,各监控点的警情采集可以是红外、门磁或室外用的红外 对射探头等。
本系统采用了微电、数和 无线收 D 206系列防盗报警系统是距离 无线报警系统,由报控制器和探测器发 一套完整的区域警服务系统, 该系统是探测、 通讯、 微电脑控制于一体的智能化、全数码多功能的 产品,该系统广泛用于企事业单位、金融系 别墅等场所。
既可独立使用也可与接警中心联网使用。
室内防盗:它是利用被动式红外探测器检测人的 红外线而产生报警。
当有偷盗者闯入它所覆盖的范围内时, 红外探测器将编过的数据通过无主机。
D206所 覆盖的范围:水平 ≤ 114℃、垂直≤ 84℃,红外≥8M. 室外防盗:前端采用红外对射配无线发射器的方式,它 是利用人眼看不见的红外线相互之间构成一全性及高,当有偷窃者入侵时,前端报警以后通过无线发射器将编码过的数字信号以无线的方式把信号传给接警主机。
红外对射探测器安装方法、调试及维护前言:红外对射探测器的安装比起被动红外探测器而言,难度要大一点,但也只是略微复杂而已,只要对接线方式、位置确定、调试应该有足够的了解,并参照说明书谨慎进行,相信不会有什么问题。
正文:红外防盗对射/栅栏主要由防护盖、安装座、防拆开关、红外透光片、电路板、界线座、调整开关、外壳等组成。
我们在安装前,最好能按照设计图用铅笔或其他工具实现画好安装的位置(或把红外防盗对射/栅栏放在市地勾画出轮廓),再用水平仪或其他工具确定安装位置,保证安装的精度和美观。
一、红外对射探测器的安装方式①支柱式安装:比较流行的支柱有圆形和方形两种,早期比较流行的是圆形截面支柱,现在的情况正好反过来了,方形支柱在工程界越来越流行。
主要是探测器安装在方形支柱上没有转动、不易移动。
除此以外,有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。
在工种上的另外一种做法是选用角钢作为支柱,如果不能保证走线有效地穿管暗敷,让线路裸露在空中,这种方法是不能取的。
支柱的形状可以是"1"字形、"Z"字形或者弯曲的,由建筑物的特点及防盗要求而定,关键点在于支柱的固定必须坚固牢实,没有移位或摇晃,以利于安装和设防、减少误报。
;②墙壁式安装:现在防盗市场上处于技术前沿的主动红外线探测器制造商,能够提供水平180°全方位转角,仰俯20°以上转角的红外线探测器,如ALEPH 主动红外线探测器HA、ABT、ABF 系列产品,可以支持探头在建筑物外壁或围墙、栅栏上直接安装。
二、红外对射探测器安装的一般原则设置在通道上的探测器,其主要功能式防备人的非法通行,为了防止宠物、小动物等引起误报,探头的位置一般应距离地面50 M 以上。
遮光时间应调整到较快的位置上,对非法入侵作出快速反应。
设置在围墙上的探测器,其主要功能是防备人为的恶意翻越,顶上安装和侧面安装两种均可。
顶上安装的探测器,探头的位置应高出栅栏,围墙顶部25 M,以减少在墙上活动的小鸟、小猫等引起误报。

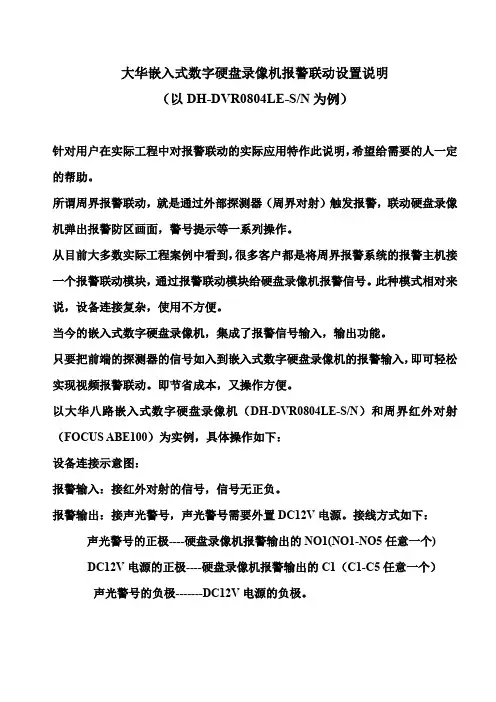

大华嵌入式数字硬盘录像机报警联动设置说明
(以DH-DVR0804LE-S/N为例)
针对用户在实际工程中对报警联动的实际应用特作此说明,希望给需要的人一定的帮助。
所谓周界报警联动,就是通过外部探测器(周界对射)触发报警,联动硬盘录像机弹出报警防区画面,警号提示等一系列操作。
从目前大多数实际工程案例中看到,很多客户都是将周界报警系统的报警主机接一个报警联动模块,通过报警联动模块给硬盘录像机报警信号。
此种模式相对来说,设备连接复杂,使用不方便。
当今的嵌入式数字硬盘录像机,集成了报警信号输入,输出功能。
只要把前端的探测器的信号如入到嵌入式数字硬盘录像机的报警输入,即可轻松实现视频报警联动。
即节省成本,又操作方便。
以大华八路嵌入式数字硬盘录像机(DH-DVR0804LE-S/N)和周界红外对射(FOCUS ABE100)为实例,具体操作如下:
设备连接示意图:
报警输入:接红外对射的信号,信号无正负。
报警输出:接声光警号,声光警号需要外置DC12V电源。
接线方式如下:声光警号的正极----硬盘录像机报警输出的NO1(NO1-NO5任意一个)
DC12V电源的正极----硬盘录像机报警输出的C1(C1-C5任意一个)
声光警号的负极-------DC12V电源的负极。
系统设置如下:
根据需要设置一下即可。
有几点需要注意:
探测器信号输出一般设置为:常闭,接线为3,4 端子。
选择轮巡即可报警弹出大画面。
周界防盗报警系统安装综述:一、管路敷设1)暗配管用硬质PVC管管材明配选用金属管。
2)暗配管管路宜沿最短的路由敷设,尽量减少弯曲。
在相邻拉线盒之间,禁止S弯或U形弯。
埋入墙体或混凝土构件内的暗配管,其保护层不应小于15mm。
2二、穿线及线标对应1)布放线缆前应对其进行绝缘测试,电线、电缆线间和线对地间绝缘电阻值必须大于0.5MΩ,测试合格后方可敷设。
2)布放线缆应排列整齐,不拧绞,尽量减少交叉,交叉处粗线在下,细线在上.3)管内线缆不得有接头,接头必须在盒(箱)处连接。
4)所敷设的线缆两端必须做好标记。
5)线管不能直接进入设备接线盒内时,线管出线口与设备接线之间,必须采用金属软管过渡连接,软管长度不得超过1m,并不得将线缆直接裸露。
4三、红外对射探头安装及初调1)将不锈钢支架固定于墙上,将预留在盒内的导线从管内穿出用剥线钳剥去绝缘外皮,露出线芯10mm~15mm(注意不要碰掉线号套管),将盒内的线缆引出,压接在探测器的接线端子上,将余线缆盘回盒内,将探测器底座用螺钉固定在盒上。
固定要牢固可靠。
2)主动红外探测器在安装时,收、发装置应相互正对,且中间不得有遮挡物。
3)一台防停电电源可带10对红外对射接口,若传输距离超过200m应分段加装电源;红外对射探头需单独供电。
其他有关要求见产品说明书。
4)系统中每个边界接口应有惟一的编码与之对应,按照产品说明书进行编码;在系统正常使用前必须对接人系统中的边界接口进行注册。
主动红外对射(周界防范系统)的安装调试指南一、红外对射的安装方法(一)支柱式安装(详见图纸)比较流行的支柱有圆形和方形两种,早期比较流行的是圆形截面支柱,现在的情况正好反过来了,方形支柱在工程界越来越流行。
主要是探测器安装在方形支柱上没有转动、不易移动。
除此以外,有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。
在工种上的另外一种做法是选用角钢作为支柱,如果不能保证走线有效地穿管暗敷,让线路裸露在空中,这种方法是不能取的。
辅助系统监控屏柜外设备连接指南 (2)1.海康威视硬盘录像机 (2).产品外观 (2).连接设备 (2)连接报警输入设备 (2)连接RS-485云台解码器 (3)2.主动红外入侵探测器 (4).产品外观 (4).设备连接 (5)3.红外双鉴探测器 (5).产品外观 (5).设备连接 (6)4.电子围栏 (6).主机前段施工示用意 (6).主机前段示用意 (7).四线制双防区主机外部接口说明 (7).设备连接 (8)5.风速传感器 (8).产品外观 (8).接口 (8).设备连接 (8)6.水浸探测器 (9).产品外观 (9).设备连接 (10)灯光操纵器 (10).产品外观 (10).连接LC-1操纵器 (10)8.摄像机多功能防雷器 (11).产品外观 (11).连接输入端/输出端设备 (11)Ⅱ智能空调操纵器 (13).产品外观 (13).设备连接 (14)温湿度 (15).产品外观 (15).设备连接 (16)11.风机操纵箱 (16).设备连接 (16)型SF6监控系统 (17).设备连接 (17)辅助系统监控屏柜外设备连接指南1.海康威视硬盘录像机.产品外观DS-8116HS-SH系列产品外观,如下图。
图DS-8116HS-SH系列产品外观.连接设备以DS-8116HS-SH设备为例进行介绍,其他机型的连接方式与此类似,具体请以实物为准。
连接报警输入设备报警输入连接报警输入接口的连接方式为:将报警输入设备的正极(+端)接入硬盘录像机的报警输入端口(ALARM IN 1-16),将报警输入设备的负极(-端)接入硬盘录像机的接地端(G),如下图。
图报警输入输出端口连接示用意●每台硬盘录像机可连接16路报警输入设备,不同型号支持的报警输入路数不同。
●16路报警输入设备共用2个接地端口。
●报警输入(ALARM IN)的接地端,利用接口上的任意一个G即可。
●电子围栏、红外双鉴及红外对射探测器输出均为干接点信号。
红外对射报警主机接线图
红外对射报警主机接线图,为使大家更加形象的了解红外对射报警主机接线图到底如何,首先笔者列出红外对射报警主机接线图大家做参考,红外对射报警主机接线图如下:
红外对射报警主机接线图
在面对红外对射报警主机接线问题,首先需确认您的报警主机是16路输入8路继电器输出可联网报警主机。
1、IN1~IN16和I-com为16路报警输入,可以接16个探测器,探测器的信号线一根接IN1,另一根接I-COM。
2、ID拨码开关是用来设置主机地址的,在有多个主机的情况下需要给每一台主机设置一个地址。
如果只有一台主机时此开关无作用。
3、输出1-output(NOCNC)至8-output(nocnc)为8组继电器输出,接NO-C为常开输出接点,接NC-C为常闭输出接点。
4、c-output(nocnc)为公共输出继电器端子,接法同上,16路的任何一路有报警他都会有输出。
5、16个报警指示灯分别对应16个报警探测器IN1~IN16的状态,有报警信号时灯亮。
8个输出指示灯分别对应1-output(NOCNC)至8-output(nocnc)。
6、输出端口可以接灯光、警号、联动硬盘录像机等设备、触发自动拨号装置等其它需
要联动的装置。
7、另外你的这台报警主机功能强大,CODE(D+GD-)是用来通讯的端口。
可以连接电脑和网络。
但是使用前需要按照实际的输入输出对应关系编程。
8、12V端口是外接直流12V电源的供电端子。
