红外对射探头调试指南在您对红外对射探头进行调试之前，希望做好如下准备工作。

1.确保所有探头的布线、接线正确无误；2.探头的安装符合说明书的要求；3.安装前应仔细阅读产品说明书；4.充分了解红外对射探头的基本工作原理；5.供电后，请首先测量发射器及接收器电源接线端的供电电压，该电压必须在说明书中指定的电压范围之内；6.仔细阅读说明书中光轴调整部分。

上述6点可要牢记哟！做好上述准备工作后，按下述步骤，您便可顺利地调整好红外对射探头。

当然以下调试需2个以上的人员，为了便于说明，我们设定A、B两人，并备有对讲机。

HA-20/40W该系列探头的接收器内有一张红色纸质滤光片，该滤光片在调试时，必须覆盖在接收端的红外接收器上，使接收到的红外光强度衰减，以模拟一个恶劣天气的状况。

调试完毕后，将其拿下，使得探头的工作状态最佳。

调试步骤：①首先目测发射、接收器是否位于同一水平线上；否则进行调整（可利用发射及接收器的瞄准器）。

②用一吊线锤，测试一下发射、接收器是否同时垂直；否则进行调整。

③打开发射、接收器的外壳，确认红色滤光片是否盖在接收器光学组件上。

④将万用表设定在直流10或20V档位上，将测量棒插入接收器测试孔内（注意±极性）。

⑤ A人观察万用表读数，B人去发射端调整。

⑥ B人首先调整左右方向，注意要慢慢地从一个方向开始，A人观察读数，达到最大值时用对讲机通知B人，反复几次，使B人将发射器调整到最佳位置（即A人读出的电压值最大）。

⑦完成⑥后，B人再调发射器上下仰角，方式同⑥。

如果上述的全部步骤准确无误的话，此时的输出电压，应该完全与说明书中相符合，HA-20W 5.5V以上， HA-40W 4V以上。

此时的供电电压是约14V左右的情况，若供电电压高，则输出电压会更高。

（见附表）ABT-30/60/80/100方法同HA-20/40W的调整方法基本一致；所不同的是，ABT系列的探头没有纸质滤光片。

同时在24V电源电压的情况下，输出电压应该在3.5V左右，盖上外壳电压在2.8V以上即可完全ABQ-75/150/200/250 ABH-75/150/200/250。

周界防越报警系统1、系统概述根据xxxxxxxx居住小区的实际情况以及对安全性的考虑，系统采用总线式联动报警的方式，前端设置主动红外探测器及室外射灯，设计小区周界防范系统。

在xxxxxxxx居住小区重点区域的周边安装各种规格的主动式红外对射探测器对小区进行布防。

主动红外探测器发射、接收端之间不断的产生红外光波，一旦某处有人入侵，阻断光波，对射探测器即自动感应，触发报警，并向报警主机传送报警信号，通过报警输出联动模块,可联动室外照明及模拟显示屏，显示报警部位，提示值班人员进行警情处理，并发出闪光警号。

人防与技防有效地结合，充分有效保障小区安全。

2、系统设计2.1．系统前端设计根据xxxxxxxx居住小区周界实际情况，系统前端设置主动红外探测器作为报警触发和信号生成装置对小区周界实时布防。

系统前端点位设置如下：红外对射探测器主要分布在xxxxxxxx居住小区周界的围墙上，共计14对红外探测器，其中1对200米探测器、5对100米探测器、8对60米探测器。

前端探测器设备包括红外对射报警探测器、室外高功率射灯；中间传输线缆主要采用RVB-2×4.0、RVV4×0.75报警线缆组成；终端中心控制设备主要由报警主机、继电器模块、防区灯光控制器等组成。

系统前端均选用主动红外探测器，在小区周界设置电子栅栏，其实际设防间距按标称设防距离的70%布置，以减少恶劣气候下的误报率。

设置高度在1.8m 以上，防区采用与现场探测器一一对应的方式连接，即一对红外探测器作为一个防区，采用单防区的防区模块连接。

在探测器之间安装模块盒，放置防区模块。

探测器安装于围墙上或墙柱之上。

探测器电源从控制中心提供。

产品选型时充分考虑以下因素的影响：拐弯的地方可以作为对射的安装点；直线铁栅栏是否存在不规则的落差；周围的树木是否对对射效果产生影响。

本系统前端主动红外探测器选用日本艾礼富产品，该产品在设计时就充分考虑了种种艰难环境条件，柔和了多种光、机、电技术，其中最为人称道的是探测器的检知感度的余量，这种检知感度的余量被设置后，在多种环境变化中也可得到稳定的警戒、监视效果，通常在明朗的天气状况下具有100倍以上的检知感度余量，即使在恶劣的天气环境下也具有不发生误报的检知感度余量。

毕 业 设 计（论文）《对射型红外感应模块》——对射型红外报警器专业（系） 电 气 工 程 系 班 级 智 能 电 网 102 学生姓名 张 钰 杰 学 号 201001380218 指导老师 刘 郁 文 完成日期 2012年12月2013届毕业设计任务书一、项目名称：红外线模块及应用二、指导老师：刘郁文三、设计内容与要求1.课题概述红外线模块主要包括反射型感应模块、对射型感应模块和热释电红外探测模块等。

反射型感应模块是一种集红外线发射，接收功能与一体的集成组件。

内部包含了红外线发射，接收及信号放大与处理，能够以非接触方式探测前方一定范围内的阻挡物，并转换成控制信号输出。

对射型感应模块分为独立的发射模块与接收模块。

发射模块向外发射经密码调制的红外线，接收模块接收到有效信号时输出控制信号。

而热释电红外探测模块则不需要配置红外线发射源，能直接接收人体或动物等物体辐射的微量红外光线，将其转变为相应的控制信号输出。

2．设计内容与要求（1）确定整体设计方案；（2）软件、硬件具体设计；（3）试制本机（含外观设计）或搭建测试平台；（4）确定测试方案；（5）现场测试、写出测试报告；（6）撰写毕业设计论文（项目产品报告）。

3. 技术指标（1）工作电压：5-15V（2）工作电流：＜30mA（3）探测距离：0.3-1m四、设计参考书《传感器与检测技术》，《电子实用手册》，《数字电子技术基础》，《模拟电子技术基础》，五、设计说明书要求1.封面要求：包括设计题目，系别，班级，学号，姓名，指导老师，完成日期；2.目录要求：根据说明书的内容决定，一般采用2-3级；3.内容摘要要求：中文摘要以300-400字为宜，配以相应的外文摘要。

4.正文要求：试验方案设计的可行性、有效性以及试验数据的处理及分析，对本研究内容及成果进行较全面、客观的理论阐述。

这是说明书的主要部分。

5.结束语要求：包括对本设计的客观评价、设计特点、存在的问题以及改进意见等。

消防红外对射探测器检测规范红外对射探测器安装的一般原则1.设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50 M以上。

2.遮光时间应调整到较快的位置上，对非法入侵作出快速反应。

3.设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。

4.顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25 M，以减少在墙上活动的小鸟、小猫等引起误报。

四光束探测器的防误报能力比双光束强，双光束又比单光束强。

5.侧面安装则是将探头安装在栅栏，围墙靠近顶部的侧面，一般是作墙壁式安装，安装于外侧的居多。

这种方式能避开小鸟、小猫的活动干扰。

红外对射探测器安装的一般要求1．线路绝对不能明敷，必须穿管暗设，这是探测器工作安全性的最起码的要求。

2．安装在围墙上的探测器，其射线距墙沿的最远水平距离不能大于30 M，这一点在围墙以弧形拐弯的地方需特别注意。

3．配线接好后，请用万用表的电阻档测试探头的电源端①、②端子，确定没有短路故障后方可接通电源进行调试。

红外对射探测器的调试（一）投光器光轴调整1.打开探头的外罩，把眼睛对准瞄准器，观察瞄准器内影响的情况，探头的光学镜片可以直接用手在180°范围内左右调整，用螺丝刀调节镜片下方的上下调整螺丝，镜片系统有上下12°的调整范围，反复调整使瞄准器中对方探测器的影响落入中央位置。

2.在调整过程中注意不要遮住了光轴，以免影响调整工作。

3.投光器光轴的调整对防区的感度性能影响很大，请一定要按照正确步骤仔细反复调整。

（二）受光器光轴调整第一步：按照投光器光轴调整一样的方法对受光器的光轴进行初步调整。

此时受光器上红色警戒指示灯熄灭，绿色指示灯长亮，而且无闪烁现象，表示套头光轴重合正常，投光器、受光器功能正常。

第二步：受光器上有两个小孔，上面分别标有+和－，用于测试受光器所感受的红外线强度，其值用电压来表示，称为感光电压。

红外对射探测器安装方法、调试及维护前言：红外对射探测器的安装比起被动红外探测器而言，难度要大一点，但也只是略微复杂而已，只要对接线方式、位置确定、调试应该有足够的了解，并参照说明书谨慎进行，相信不会有什么问题。

正文：红外防盗对射/栅栏主要由防护盖、安装座、防拆开关、红外透光片、电路板、界线座、调整开关、外壳等组成。

我们在安装前，最好能按照设计图用铅笔或其他工具实现画好安装的位置（或把红外防盗对射/栅栏放在市地勾画出轮廓），再用水平仪或其他工具确定安装位置，保证安装的精度和美观。

一、红外对射探测器的安装方式①支柱式安装：比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。

主要是探测器安装在方形支柱上没有转动、不易移动。

除此以外，有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。

在工种上的另外一种做法是选用角钢作为支柱，如果不能保证走线有效地穿管暗敷，让线路裸露在空中，这种方法是不能取的。

支柱的形状可以是"1"字形、"Z"字形或者弯曲的，由建筑物的特点及防盗要求而定，关键点在于支柱的固定必须坚固牢实，没有移位或摇晃，以利于安装和设防、减少误报。

；②墙壁式安装：现在防盗市场上处于技术前沿的主动红外线探测器制造商，能够提供水平180°全方位转角,仰俯20°以上转角的红外线探测器，如ALEPH 主动红外线探测器HA、ABT、ABF 系列产品，可以支持探头在建筑物外壁或围墙、栅栏上直接安装。

二、红外对射探测器安装的一般原则设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50 M 以上。

遮光时间应调整到较快的位置上，对非法入侵作出快速反应。

设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。

顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25 M，以减少在墙上活动的小鸟、小猫等引起误报。

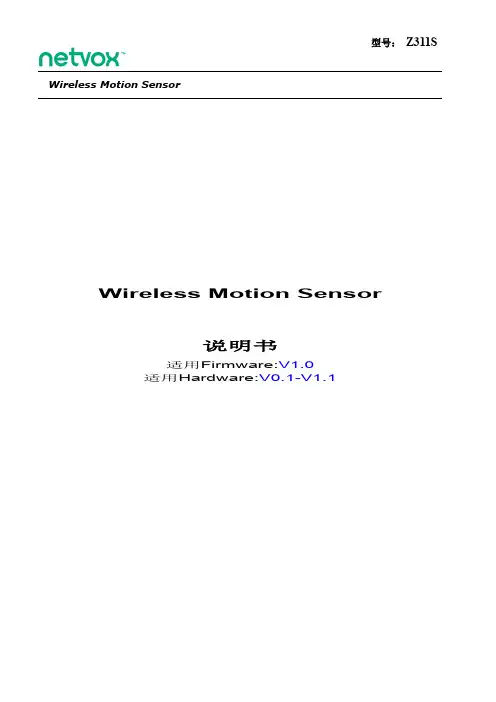

型号：Z311S Wireless Motion SensorWireless Motion Sensor说明书适用Firmware:V1.0适用Hardware:V0.1-V1.1目录一、声明 (3)二、实物外观 (3)三、简介 (4)四、产品特性 (5)五、操作说明(ZigBee控制部分) (5)1.上电 (5)2.Power on和power off模式 (5)3.加网 (5)4.自动与CIE匹配和登记 (6)5.触发 (6)6.产品Active状态 (7)7.恢复出厂设置 (8)8.低电压检测和告警功能 (8)9.heart beat功能 (8)10.指定CIE的功能 (8)11.设备睡眠功能 (8)12.ZigBee描述 (9)六、相关产品 (10)七、安装方法（四光束红外对射入侵探测器） (10)1型号及部件名称 (11)2.设置注意事项 (12)3.设置方法 (13)4.光轴调束 (14)5.遮光时间调整 (15)6.异常时的查找 (16)7.技术参数 (17)8.安装支架和实物外型尺寸 (17)9.红外对射受光器与ZigBee控制器的连接 (18)八、维护与保养 (18)一、声明在未经大洋事先书面许可的情况下，严禁以任何形式复制、传递、分发和存储本文档中的任何内容。

大洋遵循持续发展的策略。

因此，大洋保留在不预先通知的情况下，对本文档中描述的任何产品进行修改和改进的权利。

在任何情况下，大洋均不对任何数据或收入方面的损失，或任何特殊、偶然、附带或间接损失承担责任，无论该损失由何种原因引起。

本文档的内容按“现状”提供。

除非适用的法律另有规定，否则不对本文档的准确性、可靠性和内容做出任何类型的、明确或默许的保证，其中包括但不限于对适销性和对具体用途的适用性的保证。

大洋保留在不预先通知的情况下随时修订或收回本文档的权利。

二、实物外观三、简介NETVOX 的Z311S （Motion Sensor ）在网络中作为终端设备(End device)使用，不允许其他设备做为其子设备。

6.2、周界防范系统6.2.1、概述周界防范报警系统是小区最外端的安全防范系统，是在小区的围墙或栅栏上安装周界报警传感器，一般设置主动红外对射式探测器，在小区的围墙上组成一道看不见的防线，当有人翻越围墙非法进入时，红外对射探测器的红外射线被遮挡，触发探测器发出报警信号，报警主机接收到探测器的警情后提示通知管理中心进行处理，防止罪犯由围墙或栅栏翻入小区作案，加强小区的安防管理，降低小区保安的工作难度。

6.2.2、工程内容该系统包含的工程内容如下：✓住宅A、B、C区周界采用室外周界探测器全封闭，实现入侵报警信号采集；✓小区安防控制中心设置报警主机，实现周界入侵报警监控管理；✓实现与视频监控系统联动。

6.2.3、系统结构要求本系统以预警住宅小区外围及住宅楼被非法入侵为目的，用以及时发现各种警情，防患于未然。

根据内蒙电力小厂库伦小区的实际情况，周界报警系统划分为三个由主干道路隔断的独立区域，周界报警系统接入该区域内的独立安防管理值班室，并通过网络接入到安保控制中心，即可在区域内单独控制，也可由安保控制中心统一管理，以达到区域分级、统一管理，最终实现对本住宅小区及住宅楼周边环境完全监管的目的。

为了增加可靠性，防止误报，本方案设计可有效避免由于树叶、杂物、小鸟、小动物、暴风雨等原因对探测报警的影响，同时保证任何较大物体和人的非法翻越围墙行为立即报警。

为了便于定位及响应报警，设置为若干防区，一旦有防区报警，可以在显示屏幕上显示出报警位置。

6.2.4、系统功能✓翻越小区围墙前端向中心及时报警；✓报警防区显示在中心管理电脑上；✓弹出报警点防区地理位置数字电子地图或点亮防区模拟电子地图；✓联动监控系统矩阵弹出报警点或区域的视频监控图像到电视墙显示；✓发出声光报警信号提醒保安值班人员派人到达指定现场处理情况；✓记录事件的一切印记等待查询或更高一级的处理继续警戒；✓系统具有设防、撤防、旁路、交流掉电保护、密码操作等功能；✓能对报警信息进行综合处理，能进行分类、查询、统计和打印；✓系统具有防剪功能，一旦出现断线或损坏，能及时向管理中心报警。

红外对射用什么型号红外对射型号参数
红外对射用什么型号？广州艾礼富电子四光束350米红外探测器(LED大屏数码版)是红外对射的升级版本，广州艾礼富主动式红外对射、激光对射、红外光栅、红外光墙、脉冲电子围栏，双鉴电子围栏、张力电子围栏、各种环境探测器以及分线、总线、IP、大型及超大型防盗报警控制系统等；产品广泛应用于工厂、机关、学校、文博、经融、军警单位、边境线及国家重点大型项目。

以下是红外对射型号参数介绍。

为了保障您的权益，请通过正规渠道购买我们的产品，本产品通过3C认证专利保护，产品贴有防伪标签，包装印有微信二维码，方便提供技术支持。

以上就是红外对射用什么型号的介绍，广州艾礼富电子红外对射产品钻石品质，五星安全！是本公司一贯坚持的质量目标，公司严格按照ISO国际质量管理体系的要求，在每个环节，严把质量关，确保不合格的材料不进门，不合格的产品不出门，让客户买的放心，让用户用的安心！。

艾礼富ABH-50/100/150/200/250四光束红外对射探测器
产品说明:
∙先进的防爬越设计：a.一般情况下，必须同时遮断4个光束才发出报警。

b.如果只触发3个或以内，而触发持续过了一特定时限，系统亦被判定为报警，故当人体俯伏地上爬行时，系统也不会漏报
∙全密封防雨（雾）、防尘（虫）等的一体化结构设计使其能在恶劣的环境中正常工作
∙抗强光达50，000LUX，内置自动调节强光过滤系统，避免受强光或汽车灯光的影响
∙独特的光学设计：光电射束可穿透多层玻璃特殊的抗环境（如雨雪）等能力
∙当遇到浓雾或天气恶劣时探测器会自动增强灵敏度（AGC电路）
∙射束遮断周期可调使其更加灵活适应性更强
∙两组独立步进式精密微调、内置光学瞄准镜
∙接收信号强度多级LED指示灯（校准更精密）
∙水平/垂直光学角度调整方便，易于校准
∙拨码控制，高精度的对准调试方法
∙具有高水准的抗RFI/EMI能力
∙独特的数字滤波电路设计
∙感光余裕度达99%
∙防雷击电路设计
∙使用C型继电器输出
技术参数：。

红外对射原理红外线对射的工作原理红外对射是一种常用于安防及物流领域的检测技术，可用于检测物体的存在并实现自动控制。

红外对射的原理是利用红外线的透射与反射来检测物体的位置。

红外线是一种波长介于可见光和微波之间的电磁波，其频率通常在300 GHz到400 THz之间。

它具有很强的穿透力，能够穿透大多数材料，包括黑色漆、塑料、玻璃等。

同时，它也有一定的反射和散射能力，可以发出一定的光线并被接收器接收。

红外对射通常由红外源和接收器两个部分组成。

红外源通常是一个LED灯，它会发出连续的红外线。

当物体进入发射器与接收器之间的空间时，探测器会感知到红外线的存在，从而激活系统。

在红外对射的工作过程中，红外源会发出连续的红外线，这些红外线会直接射向接收器。

如果有一个物体阻挡红外线的路径，则红外线会被反射回来。

接收器会接收到反射红外线的信号，然后将信号发送到处理器处理。

处理器会分析接收器接收到的信号，确定是否有物体在红外对射器中间。

如果有物体，处理器会发出警报，或者控制相关设备进行操作。

比如，在人行道或车道上安装红外对射，可以检测行人或车辆是否经过，从而控制灯光或交通信号的开关。

红外对射具有很多优点，比如响应速度快、灵敏度高、不受环境干扰。

常见的红外对射有单一光束对射、双光束对射和多光束对射等不同类型。

单一光束对射通常用于近距离检测，而双光束对射则用于长距离检测。

多光束对射则能够检测物体在多个方向的移动。

然而，红外对射也存在一些缺点。

首先，红外对射只能检测到在红外线路径上的物体，不能检测到侧面或背面的物体。

其次，当光线遇到大量水分、烟雾或灰尘时会有很大的衰减，从而影响检测的准确性。

总的来说，红外对射作为一种常用的检测手段，具有很高的实用性和灵活性。

在实际应用中，需要考虑各种环境因素，合理选择不同类型的红外对射，从而保证其检测的准确性和可靠性。

红外对射安装规范篇一：红外对射探测器使用、安装要点红外对射探测器使用、安装要点主动红外入侵探测器（Active Infrared Intrsion Detector）是由发射机与接收机配对组成，发射机发出红外光束，同时接收机接收发射机发出的红外光束。

当发射机发出的红外光束被完全遮断或按给定的百分比部分被遮断时，则接收机因接收不到红外光束即会产生报警信号。

主动红外入侵探测器分类按光束数分类：单光束、双光束、四光束、光束反射型栅式、多光束栅式；按安装环境分类：室内型、室外型；按工作方式分类：调制型、非调制型。

主动红外入侵探测器的探测距离各个品牌都有不同型号，一般会有10米、20米、30米、40米、60米、80米、100米、150米、200米、300米等。

使用实例小超市、便利店客人进出口在进出门口内侧安装一对室内型短距离（≤10米）主动红外入侵探测器，当客人进出时主动红外探测器会发出“报警”信号，该“报警”信号联动叮咚门铃，这样对小超市、便利店的营业员是一个提示，还体现了对客人的迎送之礼，活跃了小超市、便利店的气氛。

窗户入口防范在窗户外侧安装室外型双光束主动红外入侵探测器，一般安装在窗外墙、近窗下沿，该类安装方式比较适合于二楼以上的窗户，以防范爬上来的入侵者，但其安装要求不会影响开窗（指对外开窗，对平移窗和内开窗不会影响。

内侧安装室内型双光束主动红外入侵探测器。

安装在室内窗侧墙面、窗框下沿上方，距窗框下沿80毫米至100毫米效果较好。

但对开窗不要产生影响（指对内开窗，对平移窗和外开窗不会影响）。

用主动红外入侵探测器代替被动红外入侵探测器某计算机机房安装了被动红外入侵探测器后，由于空调间隔启动经常发生误报警，改用主动红外入侵探测器后就消除了误报警现象。

封门：二对双光束主动红外探测器，一对离地150毫米，另一对离地700~800毫米。

封窗：二对双光束主动红外探测器，一对离窗下沿100毫米，另一对离窗下沿600毫米。

激光对射属于主动式入侵探测器，其由激光发射机和激光接收机两部分组成，激光发射机由稳压电源、调制电路、激光发射模组、激光角度调整装置、外部护罩（外壳）组成；激光接收机由稳压电源、光敏接收器、光电信号处理器、窄带滤波透镜、以及外部护罩组成。

组成激光对射的激光发射机和激光接收机，分开安装在两个护罩内，面对面成对安装使用；在激光发射机和激光接收机之间利用经过调制后的一条或者多条激光光束形成一个可靠的防护面，当激光接收机可靠接收到激光发射机发出的调制信号时，激光接收机判定激光入侵探测器工作正常，就会维持当前的输出信号不变；当激光接收机接收不到激光发射机的调制信号时（激光发射机和激光接收机之间有物体阻断激光射线或者激光发射机出现故障），激光接收机就会判定激光入侵探测器工作不正常，激光接收机就会输出变化的报警信号给后端相连接的报警控制器或者相关联动设备。

红外对射也是主动式探测器，红外对射由红外发射机和红外接收机配对组成，红外发射机发射经过调制的红外信号，红外接收机用于接收红外发射机所发出的经过调制的红外信号。

当红外接收机能可靠接收红外发射机所发出的调制红外信号时，红外接收机就保持输出一个稳定常开/常闭信号，此时在红外发射机和红外接收机之间就可以形成一道隐形的防线，隐形防线的高度由红外发射机和红外接收机的红外光束出光面高度所决定；当红外发射机和红外接收机之间有物体遮断红外发射机的红外信号，红外接收机接收不到红外发射机的红外信号，红外接收机就输出变化的报警信号（由正常工作状态常闭变为开路，正常工作时的常开变为短路）。

目前市场上的红外对射产品主要有二、三、四光束几种规格，四光束的防范高度比三光束高，三光束的防范高度比两光束高；由于红外对射是利用940nm红外光作为探测器光源，而红外光是属于扩散型光，因此在红外对射产品上都需要加装非球面透镜进行光学处理，提高红外对射的探测距离，目前市面上的红外对射户外最远探测距离标称250米。

鲁牛集团HD-2316周界防范报警系统应用方案滨州市万新智能工程有限公司一、概述在安装有周界防范报警系统的情况下，窃贼或其它人员企图翻越围墙时，就会触发该区域的探测器，保安中心的防盗报警主机会立即报警，提醒保安人员的注意，并通过LCD中文显示屏显示窃贼所在方位，同时驱动继电器输出模块，控制模拟屏上相应的防区灯光，这时保安人员可根据实际情况采取措施，将其抓获或吓跑。

针对这一特点，在区域周围安装室外主动红外探测器，在室内安装有线红外被动探测器，有针对性地加以双重防范，从而加强对区域全天候的安全监视，提高区域的安全防盗和保安管理的条理性。

在需重点防范位置可选择安装警号，起到加强报警提示的作用，全面提高区域的综合防范和管理水平，全面改善保安人员的工作条件，实现“人防加技防布下安全网”的目标和快速处理突发性事件的能力。

二、系统设计说明该系统主要是在厂区的周边围墙附近安装了主动式红外对射探测器实现周边防范；在室内安装被动红外探测器，加强室内安全。

主动式红外对射探测器由发送端和接收端组成，发送端发出不可见的红外光束到接收端。

如果有人翻越围墙，该红外光束将被遮挡，使接收端接受不到红外光束，这时向保安中心的报警主机发出报警信号，使警号发出报警提示。

而且接收端和发送端均带有防拆卸功能，如果被非法拆卸也会发出报警信号。

被动红外探测器红外探测主要用来探测人体和其它一些入侵的移动物体，当人体进入探测区域，稳定不变的热辐射被破坏，产生一个变化的热辐射，红外传感器接收后放大、处理，发出报警信号。

主动式红外对射探测器的选型：探测器的数量是根据周边距离和形状来确定；探测器光束的多少的选择根据所防范的高度来确定。

有ABT-30/60、ABT-100、ABE-100/150、ABE-200/250、ABH-100/150、ABH-200/250可选（ABT表示光束、ABE表示三光束、ABH表示4光束，后面的数字则表示所探测的距离）。

廿年对射话发展上海安盾电子有限公司李松周界防范作为治安防范措施的技防手段之一，是我们未雨绸缪的第一道急需的防线。

主动红外探测器作为一种周界防范报警应用的无形电子围栏(Intangible-Electric-Fences)，业界常简称为“主动红外”、“红外对射”。

主动红外探测器自90年代初期开始进入国内安防市场，其市场发展历程已经有20多年，因其优越的性价比和技术的不断更新换代，此类产品目前仍是国内外周界安防应用市场的最主要产品。

上海安盾电子有限公司作为国内优质红外对射探测器专业供应商，有十几年的历史，亲身经历的各代对射产品的发展历程。

主动红外探测器全名叫“光束遮断式感应器”(Photo-electric-Beam-Detector)，总是一个发射端(Transmitter)和一个接收端(Receiver)成对使用，基本构造如下图。

其侦测原理乃是发射端利用红外光发射二极体主动产生一束或多束人眼无法看到的脉冲红外线，再经光学镜面做聚焦处理使光线传至远端的受光器接受，形成警戒线，当光线被遮断时就会发出警报。

由于红外线是扩散性传播，能量不易集中，一般探测器侦测范围不超过300米。

主动红外探测器的形式分类依据红外线发射形式及功能可分成以下几种：⏹单光束对射型（Single-Beam）单束红外线遮断即报警，较易误报，多用于5-20米以内的室内外较单纯的安装环境。

典型产品如上世纪90年代早期的ALEPH公司的HA-10SI 等⏹双光束对射型(Twin-Beam)利用光学机构形成两束红外光，必须同时遮断才报警，光束间距较小，成本低，室外探测距离为20-100米。

典型产品如2003年以前的ALEPH公司的HA/ABT系列、SELCO的SBT系列⏹独立双束光对射型（大口径双光束对射型）(Independent -Twin-Beam）由两组独立的单光束机构组成的双光束探测器，具有两组收发头，能量强度是双倍，光束间距在100厘米以上，比一般双光束产品稳定，适用于民用场所的复杂环境，探测距离在30-150左右。

红外对射使用说明书一、产品种类：产品型号：ABT-30/40/60/80/100/150产品名称：双光速红外对射产品说明：广泛应用二/三/四光束对射报警器广泛应用在城市安防、小区、工厂、公司、学校、家庭、别墅、仓库、资源、石油、化工、燃气输配等众多领域。
