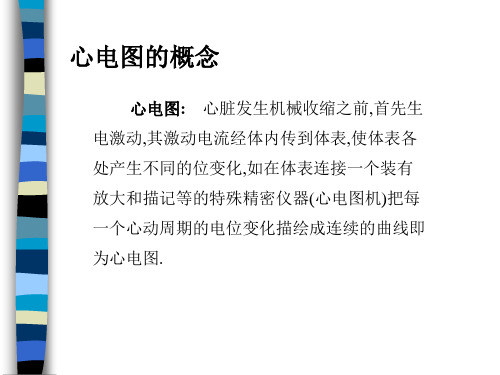

正常心电图正常心电图心电图是空间心电向量环经过两次投影而产生的。
第一次投影是指空间心电向量环在平面(额面、横面、侧面)上的投影,产生平面心电向量环的过程。
第二次投影是指平面心电向量环在导联轴上的投影,产生标准心电图的过程。
额面心电向量环投影在六轴系统中,产生肢体导联心电图,即Ⅰ、Ⅱ、Ⅲ、aVR、aVL、aVF;横面心电向量环投影在横面(V1-V6导联),产生V1-V6导联心电图。
说明心电图与心电向量环图关系密切。
第一节心电图测量心电图是一组具有正、负向波的综合曲线,可显示在心电示波器上,也可用描笔将图形记录在有正方形小格的记录纸上。
心电图记录纸上横向坐标可以检测各波的宽度。
即时间。
每小格距离为1.0mm,采用25 mm/s的纸速时,则横坐标上1.0mm的距离等于0.04s,根据需要可以提高走纸速度。
如成倍提高至50 mm/s或100mm/s,则每小格1.0mm表示0.02s或0.01s.心电图记录纸上的纵向坐标可以检测各波的振幅。
即输入1.0mv 的定标电压,正好能使心电图机的描笔上下移动10mm,即每1.0mm 的振幅相当于0.1mv的电压,在实际操作中可根据具体情况而改变定标电压。
如受检者心电波形振幅过小者可加倍输入,振幅过大者可减半输入。
一、心率的计算测量P-P(或R-R)间期(一个心动周期的时间),以秒(s)表示,带入下列公式,即为每分钟心房或心室率。
若心律不齐,则需测量5个以上P-P(或R-R)间期的平均值代入公式。
心率=60/P-P(或R-R)间期,例如:R-R间期为0.8 s.,则心率为60/0.8=75次/分。
二、各波段振幅的测量首先检查电压是否正确。
基线(等电位线)应以T-P段为准。
因此时心脏无电流活动,电位等于零。
测量向上的波,自基线的上缘垂直至波顶,测量向下的波,自基线的下缘垂直至博得底端;若为双向波,上下振幅的绝对值之和为其电压数。
三、各波段时间的测量选择比较清楚的导联进行,测量时从该波起始部分内缘,量至终止部分外缘。
正常的心电图标准值1. 心率。
正常的心电图标准值中,成年人的心率一般在60-100次/分钟之间。
在睡眠时心率可能稍低于60次/分钟,剧烈运动或情绪激动时心率可能超过100次/分钟,但在静息状态下应保持在60-100次/分钟之间。
2. P波。
P波是心脏收缩的电活动,正常的P波应该是向上的,且时间不超过0.11秒。
P波的形态和时间反映了心房的兴奋传导情况,如果P波发生异常,可能是心房传导系统出现问题。
3. PR间期。
PR间期是指P波开始到QRS波群开始的时间,正常成年人的PR间期在0.12-0.20秒之间。
PR间期的延长可能是房室传导延迟或阻滞的表现。
4. QRS波群。
QRS波群是心脏室间传导的电活动,正常的QRS波群时间一般在0.06-0.10秒之间。
QRS波群的形态和时间反映了心室的兴奋传导情况,如果QRS波群发生异常,可能是心室传导系统出现问题。
5. QT间期。
QT间期是心室肌的去极化和再极化所需的时间,正常的QT间期因年龄、心率而异,一般在0.35-0.44秒之间。
QT间期的延长可能是心室肌传导延迟或阻滞的表现。
6. ST段。
ST段是心室去极化和再极化的过渡阶段,正常的ST段应该是水平的,通常位于等电位线上。
ST段的抬高或压低可能是心肌缺血、心肌梗死等心脏疾病的表现。
7. T波。
T波是心室再极化的电活动,正常的T波应该是向上的,且形态应该光滑对称。
T波的异常可能是心室再极化异常的表现。
总结,正常的心电图标准值是对心脏电活动各项指标的正常范围的描述,通过对心率、P波、PR间期、QRS波群、QT间期、ST段和T波等指标的观察和分析,可以帮助医生判断心脏功能是否正常。
对于心电图检查结果异常的患者,应及时进行进一步的检查和治疗,以确保心脏健康。
希望本文对读者有所帮助,谢谢阅读!。

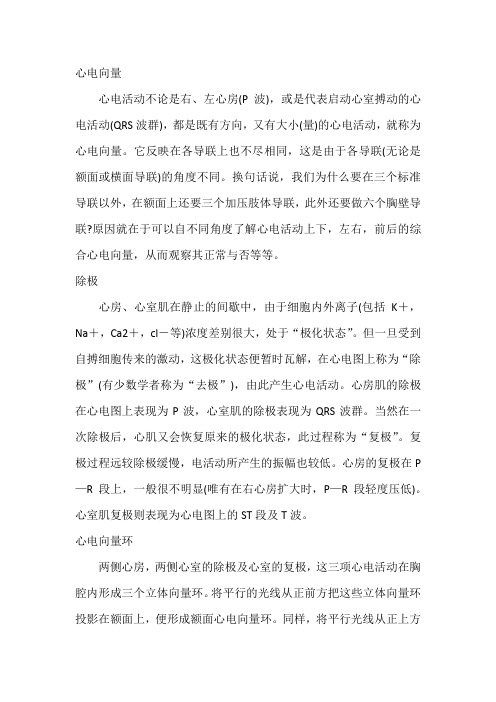

心电向量心电活动不论是右、左心房(P波),或是代表启动心室搏动的心电活动(QRS波群),都是既有方向,又有大小(量)的心电活动,就称为心电向量。
它反映在各导联上也不尽相同,这是由于各导联(无论是额面或横面导联)的角度不同。
换句话说,我们为什么要在三个标准导联以外,在额面上还要三个加压肢体导联,此外还要做六个胸壁导联?原因就在于可以自不同角度了解心电活动上下,左右,前后的综合心电向量,从而观察其正常与否等等。
除极心房、心室肌在静止的间歇中,由于细胞内外离子(包括K+,Na+,Ca2+,cl-等)浓度差别很大,处于“极化状态”。
但一旦受到自搏细胞传来的激动,这极化状态便暂时瓦解,在心电图上称为“除极”(有少数学者称为“去极”),由此产生心电活动。
心房肌的除极在心电图上表现为P波,心室肌的除极表现为QRS波群。
当然在一次除极后,心肌又会恢复原来的极化状态,此过程称为“复极”。
复极过程远较除极缓慢,电活动所产生的振幅也较低。
心房的复极在P —R段上,一般很不明显(唯有在右心房扩大时,P—R段轻度压低)。
心室肌复极则表现为心电图上的ST段及T波。
心电向量环两侧心房,两侧心室的除极及心室的复极,这三项心电活动在胸腔内形成三个立体向量环。
将平行的光线从正前方把这些立体向量环投影在额面上,便形成额面心电向量环。
同样,将平行光线从正上方把这些立体向量环投影在横面上,便形成横面心电向量环。
偶联间期(或称联律间期,联律间距):在一连串窦性激动P—QRS—T后,出现一个室性早搏。
早搏前的QRS波群的开始点与室性早搏的开始点之间的时间,称为偶联时间。
连续两个房性早搏,它们的P—P时间距离也称为“偶联间期”。
P波心脏的兴奋发源于窦房结,最先传至心房,故心电图各波中最先出现的是代表左右两心房兴奋过程的P波。
兴奋在向两心房传播过程中,其心电去极化的综合向量先指向左下肢,然后逐渐转向左上肢。
如将各瞬间心房去极的综合向量连结起来,便形成一个代表心房去极的空间向量环,简称P环。
心电图参数及正常范围是一、心电图参数及正常范围1. 心率:正常范围为60-100次/分钟。
心率偏低称为心动过缓,偏高称为心动过速。
2. R-R间期:指两个R波之间的时间间隔,正常范围为0.6-1.2秒。
R-R间期偏短可能是由于房室传导阻滞、室性早搏、心房颤动等原因引起,偏长则可能是由于窦性心律不齐等原因引起。
3. P波:代表心房除极过程,正常范围为0.08-0.12秒。
P波的增宽可能是由于房室传导阻滞、房颤等原因引起,P波的缺失可能是由于房性停博、心房颤动等原因引起。
4. PR间期:指从P波的开始到Q波的开始的时间间隔,正常范围为0.12-0.20秒。
PR间期延长可能是由于房室传导阻滞等原因引起,缩短可能是房室早搏等原因引起。
5. QRS波群:代表心室除极过程,正常范围为0.06-0.10秒。
QRS波群的增宽可能是由于束支传导阻滞、室性心动过速等原因引起。
6. QT间期:指从Q波的开始到T波的结束的时间间隔,正常范围为0.36-0.44秒。
QT间期延长可能是由于心肌缺血、电解质紊乱等原因引起。
7. ST段:指从QRS波群的结束到T波的开始的水平段,正常范围为-0.5-0.5毫伏。
ST段的抬高可能是由于心肌缺血、急性心肌梗死等原因引起。
8. T波:代表心室复极过程,正常范围为0.16-0.36秒。
T波的倒置或宽厚可能是由于心肌缺血、电解质紊乱等原因引起。
二、治疗方法1. 心脏复苏:心脏复苏是指在心脏停跳时,通过一系列的措施使心脏重新开始跳动。
包括胸外心脏按压、人工呼吸和电除颤等。
2. 药物治疗:心电图异常还可以通过药物治疗来缓解。
例如心律平、贝塔受体阻滞剂等药物可以用来控制心律失常,一氧化氮等药物可以用来扩张血管,降低血压等。
3. 心脏起搏器:心脏起搏器是植入在病人体内的一个小装置,通过电极与心脏连接,可在需要时向心脏输送电信号,以提高心脏的收缩力和心率。
常见的有单腔起搏器和双腔起搏器。
三、注意事项1. 了解病史:了解患者的病史、家族史以及药物过敏等情况,有助于更好地诊断和治疗。
第一篇:【正常心电图】正常心电图报告单(本站推荐)【正常心电图】正常心电图报告单正常心电图【导读】我们人有正常的人,还有不正常的人,不正常的人可能是有生理缺陷。
而心电图也有正常的心电图,同样也有不正常的心电图。
而界定正常和不正常是靠一个数值的范围,这是根据大多数人的心率范围,或者波段范围等等来界定的。
那么,什么才是正常的心电图,什么是不正常的心电图呢?让我们一起去看看吧!正常心电图正常心电图不是只靠一个指标就可以界定的,它是许多指标都达到一个普遍的标准,例如心率、波形等等正常,才可以被称为正常心电图。
但是,并不是所有的人的正常心电图标准是一样的。
例如静止时的心电图和运动时候的心电图是不一样的,普通人和孕妇的心电图又是不一样的,因此,正常心电图又不适用于任何人,不同的状态又有不同的范围。
因此,正常的心电图范围只能作为一个参考,当自己的心电图真的出现了异常的时候,应该及时去医院作进一步检查。
正常心电图的波形及正常值1、P波代表左右心房除极的电位和时间。
P波宽度不超过0·11S。
P波振幅在肢体导联不超过0·25MV,胸导联不超过0·2MV。
2、P-R间期代表心房开始除极至心室开始除极的时间。
P-R间期正常范围是0·12-0·20S。
心率越快P-R间期越短,反之越长。
3、QRS波群代表左右心室肌除极时的时间与电位变化。
正常成年人QRS波群时间为0·06~0·10S,不超过0·11S,QRS波群形态较恒定,RV1~RV5逐渐增高,而S波逐渐减小。
4、J点:QRS波群终末与ST段起始的交点称为J点。
5、ST段:自QRS波群终点至T波起点间的线段。
6、T波:代表心室肌快速复极的电位变化。
正常者T波方向与QRS主波方向一致。
振幅在以R波为主导联中,T波振幅不应低于同导联R波的1/10。
7、Q-T间期:Q-T间期的长短与心率快慢有密切关系,心率快Q-T间期短,反之则长。
【正常心电图】①
P波
指正常窦性心律和窦性心律不齐的P波。
一、P波形态
窦性P波形态在各个不同导联上都互不相同。
P波形态决定于激动起源于窦房结的部位和引起心房除极产生的P环在各个导联轴的投影。
投影的角度和向量的大小不同,产生了不同形态的窦性P波。
P波形态多呈圆钝型,少数呈尖顶型,平顶型或P波顶部有轻微切迹。
一般以Ⅱ、aVF导联P波最清楚。
在V1导联P波往往比较尖锐。
二、P波方向
Ⅰ、Ⅱ、aVF、V5?V6导联窦性P波总是直立的,aVR导联总是倒置的。
P向量垂直于Ⅲ、aVL、V1、V2导联,P波可以低平、双向、平坦或浅倒置。
三、P波电轴
一般测量标肢导联的P波电轴,在0°—90°,平均58°。
数字化心电图机用面积法测量出的P波电轴要比人工振幅法测量出来的准确。
四、P波时限
P波时限60?100ms。
P≥110ms者为P波时限延长,见于左房压力增高,左房肥大及不全性房内传导阻滞。
在12导同步心电图上测量P波时限方法:自P波最早出现的导联测量至P波最晚结束的导联为P波时限。
往往不在同一导联上。
五、P波振幅
正常P电轴,几乎平行于额面Ⅱ导联轴正侧。
Ⅱ导联上P波振幅往往比其它肢体导联上的P波振幅大。
在各个肢体导联P波振幅0.05?0.25mV,胸壁导联0.05?0.20mV。
P波振幅﹤0.05mV为P波低电压。
见于窦性心动过缓、甲状腺机能减退、高钾血症、房性节律及交界性节律等。
P波振幅在肢体导联﹥0.25mV,胸壁导联﹥0.20mV,为P波高电压,见于右房扩大、右房压力增高、心房内传导阻滞、瘦长体型及
房性节律等。
P波起点前的等电点是P波振幅的测量点。
自基线上缘垂直测量至P波顶峰,为P波高度,用mV或mm表示。
自基线下缘垂直测量至P波波谷,为P波深度,用下降多少mV或mm表示之
V1导联P波终末电势(Ptf V1)的测量方法,以V1导联终末部分的振幅(mm)与时间(s)二者相乘即得。
若P波呈双向或负向,则均以其负向部分来计算,若P波为正向而有切凹者,则以切凹后的部分来测算。
所得的乘积随P波是正向或负向而得出正值或负值。
为使波形更为清晰而易于测量,在描记心电图时,最好将走纸速度增至50mm/s,定准电压为20mm/mV。
正常Ptf V1在-0.03mm·s以内,如果超过-0.04mm·s,提示左室受累引起左房负荷增重或见于冠心病。
风心病患者也可出现Ptf V1超过-0.04mm·s。
食管导联中P波的形态与食管电极的深度有关。
电极在右心房水平以上,P波呈负向,在右心房水平以下时呈正向,在右心房水平部位多为双向波。
Ta波
Ta波代表心房复极波,振幅较小,常重合在PR段、QRS之中,不易确认。
出现一度房室传导阻滞或三度房室传导阻滞,可以在P波高大的导联上观察到Ta波,其方向与P波方向相反。
PR间期
测量PR间期的方法是自P波最早出现时导联测量到QRS波最早出现的导联,为PR(P-Q)间期。
PR间期120?209ms,平均在150ms左右。
少数正常人PR间期可短至110ms或延长至210ms。
PR间期还受年龄、心率、迷走神经张力的影响而发生变化。
PR 间期的正常最高值随心律和年龄的变化而变化。
PR间期﹤110ms,见于短PR间期、预激综合征、等频性干扰性房室脱节、交界性节律等。
PR间期≥210ms,见于一度房室传导阻滞、房室结慢径路前向传导及干扰性PR间期延长等。
PR段
PR段亦称PQ段,自P波终点至QRS波群起点间的一段线段,称PR段。
测量方法是自P波最晚结束的导联测量至QRS波群最早开始导联。
正常PR段约60?140ms。
大致代表激动通过房室结及希—浦系统的总时间。
心房复极波常重叠于PR段内,而引起PR段移位。
因此,PR段不能作为心电图基线的测量点。
正常情况下,P波时限与PR段的比例关系较为恒定,即P波/PR 段=P波时限/PR段时间,应在1.0?1.6之间。
比值大于1.6,表示P波增宽,见于左房扩大、不全性心房内传导阻滞。
