正常心电图

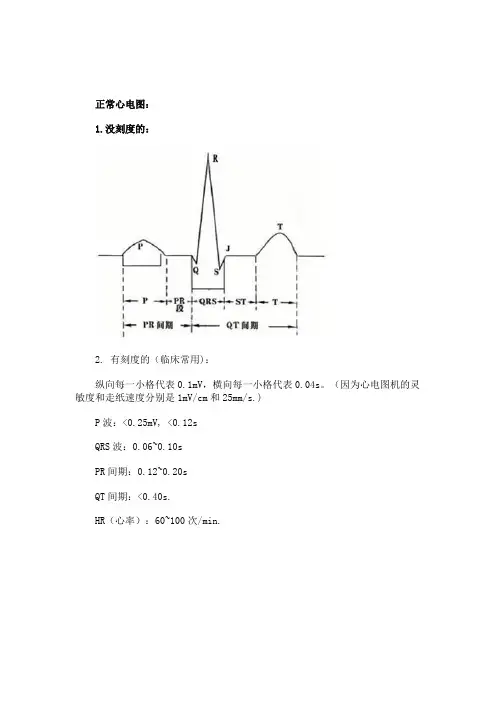

正常心电图：1.没刻度的：2. 有刻度的（临床常用)：纵向每一小格代表0.1mV，横向每一小格代表0.04s。

（因为心电图机的灵敏度和走纸速度分别是1mV/cm和25mm/s.)P波：<0.25mV, <0.12sQRS波：0.06~0.10sPR间期：0.12~0.20sQT间期：<0.40s.HR（心率）：60~100次/min.3.所有的12个导联（肢体导联Ⅰ，Ⅱ，Ⅲ，aVR,aVL,aVF；胸导联V1，V2，V3，V4，V5，V6）：各段意义：纵向每一小格代表0.1mV，横向每一小格代表0.04s。

（因为心电图机的灵敏度和走纸速度分别是1mV/cm和25mm/s.)10种心电图一句话牢记：1，正常心电图：不用说了,它有可能是把那几个波和导联都斩一段下来,每一个波给你3个周期,分成几行给你看,要注意。

（P,QRS,T波；PR，QT间期）2，左心室肥大:只要看V5大于5格,是上下纵的5格(即V5导联QRS波>0.25mV)3，右心室肥大:只要看V1大于2，格,是上下纵的2格（即V1导联QRS波中R/S>1,也就是R波>S波的幅度）4，心房颤动：所有的P--P,Q--Q,R--R,S--S,T--T都没规律,也就是P波的位置上乱七八糟的。

可发展为心室颤动。

（即P波的位置被大小不一的小f波取代，而QRS波正常）心室颤动：所有的P--P,Q--Q,R--R,S--S,T--T都没规律，正常QRS 波消失，只剩下大小不一的小波。

此时病人极度危险，随时心室骤停，应及时电除颤。

5，窦性心动过缓:P波正常，且每个心动周期，即两个P波之间，也叫P-P 间期，都大于5个大格（25个小格），是左右横的格。

（即P-P间期>1.00s,可算出心率<60次/min )6，窦性心动过速:P波正常，且每个心动周期都小于3个大格（15个小格），是左右的格。

（即P-P间期<0.60s,可算出心率>100次/min ）7，房性期前收缩:前面几个正常的波,接着一个波提前(注意：这个波的pqrst形状是正常的,只是提前罢了),接下去又是正常的波。

正常心电图课件 PPT

• 由于她们有相对较少得肌肉,因而产生一个单一得小P波。P波振幅很少超过2个半小正方形(0、 25 mV),P波时相很少超过3个小正方形( 0、12 s)。
正常心电图
• P波除极得方向就是向下、向左,因此I与II导联P波直立, aVR 导联则向下。
• 窦性P波通常在 II 与 V1 导联最明显。 • I导联得负性P波可能由于电极放置不正确(比如左右
QT 间期
正常心电图
QT 间期
• QT间期随心率减慢而延长, 也随年龄增加轻度延长 ,女性QT间期比男性长;
• 通常情况下QT 间期应为 0、35－ 0、44 s,不应超过相邻R-R间期得一半;
• 心率对QT间期得影响最明显,测定QT间期必须考虑心率得变化。
QT间期
• 隆起得U波容易被误诊为T波、可导致过高得估计QT间期。如果能正确辨认U波不明显导联(如aVL导联)得T波 ,就可以避免这类错误。
。
正常心电图
QRS波
• QRS波代表心室除极得电活动,正常心室之间得传导、除极形式就是高效、快速得。
• 测定QRS波最宽得导联为QRS波得时相,后者不应该超过 2个半小正方形(0、10 s),最多不能超过0、11 s 。心室除极延迟如束支传导阻滞,可致QRS波时相增宽。
正常心电图 QRS 波
• 为了准确地估计心脏节律,应该记录某个导联较长时间得心电图,II导联P波较清楚,就是最常被用来记录心律变化得导联。
• 窦性心律得基本特征: –导联I与II得P波通常直立 –每一个P波后面通常跟随一个QRS波 –心率为60-100次／分
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
正常心电图
心电图测量
心电图测量

正常心电图和窦性心律失常

S-T段
Q-T间期
Q-T间期代表心室激动开始到终了的全部时间，正常Q-T间期不大于0.4秒。由于许多病理情况都可以影响心室的电收缩，所以测量Q-T间期对临床诊断有一定的帮助
Q-T间期随心率与性别而不同，心率愈快， Q-T间期愈短。正常人Q-T间期在
心肌缺血、心肌损伤、心脏扩大、心力衰竭，Q-T间期延长；血钙过高、服洋地黄，可使Q-T间期缩短。
U波振幅显著增高的最重要原因是血钾过低。洋地黄、奎尼丁、肾上腺素亦能使U波增高，但其原因可能与钾离子改变有关。
在高血压性与冠状动脉性心脏病中可发生U波倒置。
U波
P-R间期
P-R间期是从P波开始到Q波或R波的开始一段时间。 P-R间期代表兴奋从窦房结开始经心房及房室交界
刚要引起心室兴奋的一段时间。因传导经房室交界区到达心室肌以前所耽误的时间产生的电压很小，传导时间慢。故P波后有一段较平直的线。 P-R间期与年龄及心率的快慢有关，心率快则间期短；心率慢则间期长。P-R间期随年龄增长有加长的趋势。在心率正常的情况下，成人的P-R间期应为0.12—0.20秒；儿童应为0.16—0.19秒。 P-R间期延长多见于房室传导阻滞 P-R间期缩短应注意检查各导联中P波的形状与R 波的关系及QRS综合波的宽度，以辨明是否有交界性心律、房室脱节及预激综合症。如无上述情况，则P-R间期短至0.1秒仍属正常。
P-R间期
S-T 段
S-T段系指QRS波终了与T波开始的一段时间。即心室除极完了至复极开始的一段时间。
S-T段的长短受心率快慢的影响，心率快，S-T段短；心率慢，S-T段长。但一般为0.05—0.15秒。
S-T段偏移：S-T段偏移应以QRS综合波的起点做比较。正常人的S-T段可比等电位稍高或稍低，但以抬高比较多见。在肢体导联中S-T段可抬高 0.1mv，在V1-V3导联可抬高0.2—0.35mv，在V4-V6 导联抬高很少超过0.1mv。正常抬高的S-T段的凹面向上而弓面向下。正常的任何一个导联S-T段都不应降低0.05mv，但是在Ⅲ导联可下降0.1mv。

手把手教你读心电图(图解)

快速读懂心电图简化记忆----强化记忆1，正常心电图：不用说了,它有可能是把那几个波和导联都斩一段下来,每一个波给你3个周期,分成几行给你看,要注意2，左心室肥大:只要看V5大于5格,也是上下纵的5格3，右心室肥大:只要看V1大于2格,是上下纵的2格4，心房颤动,所有的P--P,Q--Q,R--R,S--S,T--T都没规律,也就是乱七八糟,5，窦性心动过缓:每个心动周期都大于5个格(是左右横的格)6，窦性心动过速:每个心动周期都小于3个格(是左右的格)7，房性期前收缩:前面几个正常的波,接着一个波提前(注意：这个波的pQRSt形状是正常的,只是提前罢了),接下去又是正常的波8，室性期前收缩:前面几个正常的波,接着一个波提前的宽大畸形的QRS波群(注意：这时候R波变宽),接下去又是正常的波9，典型心肌缺血：V456的ST段下移10，急性心肌梗死：Q波增宽+ST段弓背向上抬高，注意：前壁看V123456;后壁看Ⅱ，Ⅲ，aVF快速目测判断心电图的经验白话心电图只为帮助考生克服对心电图学习的畏难情绪，迅速通过考试，所以难免有所简化。

本篇内容与学术无关。

内容正在更新中1、正常心电图此主题相关图片如下：2、窦性心动过速每个心动周期都小于3个格(是左右的格) 此主题相关图片如下：3、窦性心动过缓每个心动周期都大于5个格(是左右横的格) 此主题相关图片如下：4、房性期前收缩---特点：各个波形正常，但是节律不一致。

前面几个正常的波,接着一个波提前(注意：这个波的pQRSt形状是正常的,只是提前罢了),接下去又是正常的波此主题相关图片如下：5、室性期前收缩---特点：出现宽大畸形的QRS 波，T波与主波方向相反前面几个正常的波,接着一个波提前的宽大畸形的QRS波群(注意：这时候R波变宽),接下去又是正常的波此主题相关图片如下：6、阵发性室上性心动过速---特点：与窦性心动过速有点相似，但是频律更快一些，在150-250次/分之间。

正常心电图完整ppt课件

治疗效果评估通过对比治疗前后的心电图表现，可评估治疗效果及病情改善情况。例如，对于心肌缺血患者，治疗后心电图中ST段压低程度减轻或恢复正常，可提示治疗效果良好。
07
总结回顾与展望未来发展趋势
总结回顾本次课程重点内容
01
02
03
04
正常心电图的基本概念与波形特征
心电图的测量和分析方法
常见心电图异常及其临床意义
T波振幅一般不应低于同导联 R波的1/10。
U波形态与意义
U波代表心室后继电位，是 T波后0.02～0.04秒出现宽而低的波。
U波形态一般呈圆钝形或驼峰状。
U波方向在正常情况下与T 波方向一致。
U波振幅一般较低，通常不超过同导联T波的1/2或R 波的1/4。在某些情况下（如心动过缓、低钾血症等），U波可能会增高并超过T波振幅。
线与V4同一水平处。
特殊导联
包括右胸导联和后壁导联等，用于特殊情况下的心电图记录和分
析。
02
正常心电图波形特征
P波形态与意义
P波代表心房除极的电位变化。
P波形态在大部分导联上一般呈钝圆形，有时可能有轻度切迹。
P波方向在肢体导联中， Ⅰ、Ⅱ、AVF、V4-V6导联向上，AVR导联向下，其余导联呈双向、倒置或低平均可。
交界性心律
QRS波群形态基本正常，逆行P波出现在QRS波之后，R-P间期 <0.20秒。
室性心律
QRS波群宽大畸形，T波方向与QRS 主波方向相反，P波与QRS波无固定关系。
传导阻滞类型及表现
房室传导阻滞
根据阻滞程度可分为一度、二度和三度房室传导阻滞。一度房室传导阻滞表现为P-R间期延长；二度房室传导阻滞分为Ⅰ型和Ⅱ型，分别表现为P波后QRS波群脱落和P-R间期逐渐延长直至QRS波群脱落；三度房室传导阻滞表现为心房和心室各自独立活动，P波与QRS波无固定关系。

正常心电图及各种异常心电图

陈旧性期
心肌梗死后数月至数年内，心电图可能仅显示异常Q波或QS波和T波倒置。

感谢您的观看
THANKS
02
正常心电图
窦性心律
01
02
03
窦性心律
指心脏的电信号由窦房结发出，控制心脏的节律性跳动。
特点
心电图上P波在Ⅰ、Ⅱ、 AVL、V4-V6导联直立， AVR导联倒置。
正常范围
心率通常在60-100次/分钟之间波动。
正常QRS波
QRS波
代表心室的除极电位，是心电图的主要组成部分。
特点
三个连续的波峰，形态和振幅在各个导联中保持一致。
心肌梗死的心电图表现
ST段弓背抬高
异常Q波或QS波
心肌梗死后，心电图上的ST段可能出现弓背抬高现象，这是心肌梗死的重要特征之一。
心肌梗死后，心电图上可能出现异常的Q波或QS波，这是心肌梗死的另一个重要标志。
T波倒置
心律失常
心肌梗死后，心电图上的T波可能出现倒置现象，这也是心肌梗死的重要特征之一。
心肌梗死后，心律失常的风险增加，可能出现房性早搏、室性早搏等。
心肌梗死的分期与分型
超急性期
心肌梗死发生后的最初几小时内，心电图可能出现ST段抬高和T波高耸。
亚急性期
心肌梗死后数周至数月内，心电图可能出现ST段逐渐回落，T波逐渐倒置。
急性期
心肌梗死后数日至数周内，心电图可能出现ST段弓背抬高和异常Q波或QS 波。
三度房室传导阻滞
总结词
重度异常，可能出现严重症状
详细描述
三度房室传导阻滞是指心房的电信号无法传导到心室，可能导致晕厥、阿斯综合征等严重症状。心电图表现为 P波后无QRS波或R波，且心室起搏点位于阻滞部位以下。

正常的心电图报告单

正常的心电图报告单
姓名：XXX 性别：男年龄：30岁检测日期：20XX年XX月XX日
心电图检查结果：
本次心电图检查结果显示：窦性心律，心率68次/分，心电轴在正常范围内，ST段、T波正常，P波规则，QRS波形正常，无QRST波改变，未见明显异常波形。

结论：
以上心电图结果属于正常范围内，未见明显异常波形，建议继续保持良好的生活和饮食习惯，并定期进行心电图检查。

医生签名：
XXXXXXXXXX
注意事项：
1.为了获得最准确的心电图检查结果，请在检查前遵守医生的检查准备要求。

2.如有疑问或不明白检查结果，请及时咨询医生解答。
