立磨工艺流程
《立磨工艺流程》
立磨工艺是一种传统的制作工艺，在制作过程中使用坚硬的石头来磨制物品。
这种工艺源自古代，始于手工制作时代，如今在现代化工艺中也得到了传承和发展。
立磨工艺流程非常繁复，需要经过多道工序才能完成。
首先，选取合适的石头，通常是坚硬的石材，如花岗岩、大理石等。
然后将石头切割成特定的形状，以便进行后续的加工。
接下来是打磨，工匠们需要用特制的磨具来对石头进行精细加工，直到得到想要的形状和光泽。
这个过程需要非常耐心和精确的操作，以确保最终的产品符合要求。
在立磨的工艺中，形成了独特的艺术风格。
制作过程中，工匠们会根据自己的想象和工艺经验来打磨出各种各样的图案和纹样，如花鸟、山水、人物等。
这些图案不仅仅是简单的装饰，更是对工匠技艺的展示，也展现了传统的中国艺术美学。
立磨工艺流程不仅在中国有着悠久的历史，也在世界范围内得到了认可和传承。
其精湛的工艺和独特的艺术风格，成为了中国传统文化的一部分，也为世界文化遗产增添了独特的魅力。
在现代社会中，立磨工艺虽然面临着新兴工业科技的冲击，但依然受到了广大人们的喜爱和推崇。
这种传统的制作工艺不仅仅是一种技术，更是一种文化传承和生活方式的体现。
希望在
未来，我们能够继续传承和发扬立磨工艺，让这种古老的工艺流传下去，并为人们的生活增添更多的美好和情趣。

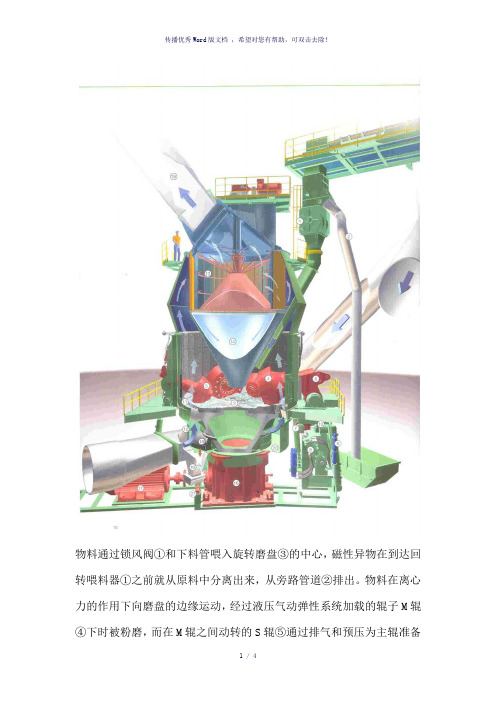

物料通过锁风阀①和下料管喂入旋转磨盘③的中心，磁性异物在到达回转喂料器①之前就从原料中分离出来，从旁路管道②排出。
物料在离心力的作用下向磨盘的边缘运动，经过液压气动弹性系统加载的辊子M辊④下时被粉磨，而在M辊之间动转的S辊⑤通过排气和预压为主辊准备料床。
辊子在料床上滚动时受迫向上移动，同时，由M辊④、摇臂⑥、弹簧杆⑦和液压缸的活塞⑧组成的功能单元开始随动。
活塞把汽缸上腔的没转移到充气的气囊蓄能器单元⑨. 蓄能器单元充氮气的橡胶气囊被压缩，充当气体弹簧。
刮板18把环形室20中的渣料（回料）刮送到回料运输系统19.缓冲器⑩能防止磨辊与磨盘的接触。
磨盘的旋转使经过粉磨的物料从M辊甩向磨盘的边缘。
在围绕在磨盘③周围的风环11区域，向上的热风12捕捉到经过粉磨的和有待粉磨的物料的混合物，并把它们带到选粉机13里.粗颗粒被分离出来，粗粉分离与选粉机13的设置有关，分出的粗粉落到内部的粗粉回料锥斗14中，从而回到磨盘3上，在辊子的作用下再粉磨。
最终成品通过选粉机被气流15带出莱歇磨。
当水泥和含水份的矿渣混合粉磨时，物料里的水份通过与热气流充分接触而被蒸发。
因此，磨机出口气体温度所需的80℃（最高130℃）在磨内就已经达到。
在莱歇磨里粉磨纯熟料加石膏组成的波特兰水泥时，不需要热风（开磨时除外），这种情况下水份含量较低，粉磨产生的热量就可蒸发水份。
磨机由电机17通过减速机16驱动，电机的启动力矩不需要增大。
减速机顶面上的嵌块式止推轴承吸收辊子施加的压力。
开始粉磨前，M辊通过液压缸抬离磨盘。
提升磨辊时，液压缸里的油从弹性加压侧向反压加压。
这样磨机（不论带料与否）可在较低的启动扭矩下启动—大约是工作扭矩的40%。
缓冲器和自动提升M辊④确保在无料启动时粉磨元件之间无金属接触。
磨机慢速启动不需要所谓的慢速“辅助驱动”装置。
启动磨机时辅辊⑥也需要提升。
承受磨损的部件—辊套和磨盘衬板—能迅速、便捷地更换。
异物颗粒（粒化高炉矿渣中的铁粒）尤其难以粉磨，当它们堆积在磨盘上时引起局部磨损。
立磨的工作原理
立磨是一种用来研磨材料的设备，其工作原理是通过电动机驱动磨盘高速旋转，将材料放置在磨盘上，通过磨盘与材料之间的相互摩擦与磨削来实现材料的加工与研磨。
具体工作原理如下：
1. 电动机：立磨内部装有一台电动机，通过电源供电将电能转换为机械能，驱动设备进行正常运转。
2. 磨盘：立磨顶部的磨盘连接在电动机的轴上，当电动机工作时，磨盘会随着电动机的旋转而高速旋转。
3. 材料供给：操作者将需要加工或研磨的材料放置在磨盘上，材料可以是块状、片状或粉末形式，也可以是旋转杯中的液体样品。
4. 磨磨料传递：在磨盘旋转的过程中，材料与磨盘表面之间会发生摩擦，并随着磨盘高速旋转，材料会在磨盘上不断移动、磨削和研磨。
5. 磨磨料破碎：磨盘表面通常具有锋利的磨磨料颗粒，当材料与磨料颗粒相互作用时，材料的表面会被磨削和破碎，达到所需的加工和研磨效果。
6. 材料粒度控制：可以通过控制磨盘的旋转速度、磨料颗粒的大小和硬度以及材料的供给速度等参数，来实现对加工材料粒度的控制。
7. 加工完成：当材料达到所需的加工和研磨效果后，操作者可以停止电动机的工作，将加工完成的材料取出，以进一步进行下一步的处理或使用。
总之，立磨的工作原理是通过电动机使磨盘高速旋转，并将需
要加工或研磨的材料放置在磨盘上，通过材料与磨盘之间的相互摩擦与磨削来实现材料的加工和研磨。
立磨的工艺流程
《立磨的工艺流程》
立磨是一种传统的手工工艺，主要用于制作米粉、面粉等食品原料。
其工艺流程如下：
1.原料准备：首先需要准备好原料，包括稻谷或小麦等谷物。
2.清洗：将原料进行清洗，去除杂质和附着物。
3.浸泡：将清洗后的原料浸泡在水中，使其吸水膨胀。
4.磨粉：将浸泡后的原料放入立磨中进行磨粉，通过石磨的摩擦作用将谷物磨成粉末。
5.筛分：将磨好的粉末进行筛分，去除粗粉和杂质，保留细腻的面粉。
6.干燥：将筛分后的面粉进行干燥，使其保持干燥和蓬松的状态。
7.包装：最后将干燥的面粉进行包装，以便储存和销售。
通过以上工艺流程，立磨可以将原料制成优质的面粉，保留了原料的营养成分和口感，受到了消费者的青睐。
同时，立磨工艺也具有传统手工制作的特色，受到了人们的喜爱。
326课程目录1安徽海螺川崎节能设备制造有限公司简介2 3CK立磨的结构CK立磨工作原理立磨部件工作的主要注意事项主要改进的地方45327 327安徽海螺川崎节能设备制造有限公司简介安徽海螺川崎节能设备制造有限公司成立于2022年12月，是以开发制造余热发电锅炉、立磨、垃圾焚烧炉、污水处理设备、风力发电等节能环保产品为主的大型装备制造企业。
公司占地200亩，有三座现代化标准厂房，面积达7.2万平米，拥有 A级锅炉制造许可证、A2级(第三类中、低压压力容器)压力容器制造和 C2级(汽车罐车)压力容器制造许可证；ASME:“S”、“U”钢印；2022 年开始被认定为国家高新技术企业，共获得3项发明专利和20多项实用新型专利，通过了ISO9001质量管理体系、ISO 14001环境管理体系、 GB/T 28001职业健康安全管理体系认证。
10/26/2022328从2022年4月开始开发CK立磨，目前立磨生产量已达八十余台，广泛用于粉磨水泥生产用原料和熟料，钢铁行业矿渣等，产品涵盖了3000t/d-12000t/d水泥生产线用的原料磨CK-310、CK-340 、CK370、CK-450、CK-490,以及用于年产30万吨—100万吨矿渣粉磨的 CK-260、CK-310、CK-340、CK-370、CK-450、CK490立磨，产品性能可靠、运行高效、节能效果明显，推广应用到国内22个省、市、自治区。
10/26/20223292CK立磨的结构主要组成由喂料系统、壳体密闭、基础部分、支承机构、加压系统、选粉系统、外循环系统、液压、润滑系统及喷水系统等组成。
因为后面我们要讲到具体的部件结构，此处只介绍一下立磨的润滑、液压涨紧系统及喷水系统。
这里讲的润滑系统主要指的是磨辊轴承的润滑系统，采用的是强制润滑的方式，由一台供油泵及几台回油泵组成，回油泵针对辊子数量确认，与辊子的数量相同。
液压系统是立磨运行中最重要的系统，其质量及维护效果直接关系到磨机的正常运行。
立式磨机第一节立式磨简介立式磨又称辊磨机、环辊磨、中速磨以及用制造厂命名的磨机如莱歇磨、伯力鸠斯立磨等。
立式磨属于细磨设备，在建材工业中用于细磨硬的、中等硬度或软质物料，尤其在水泥工业、陶瓷工业、电力部门等用得较多，如水泥熟料、石灰石、粘土、瓷土、石膏、长石、重晶石及煤等。
立式磨目前已成为水泥工业中生料粉磨的首选设备，估计已有600多台套投产。
大型立式磨能力已达600t/h，传动功率5000KW。
９０年代初立式磨在水泥粉磨方面又有新进展，有不少大型磨投产。
立式磨的基本流程是终粉磨，但是为了和辊压机预粉磨相抗衡，适应管球磨系统改造的需要，日本从１９８７年开始，开发出了立式磨预粉磨系统，并逐步得到发展。
立磨的粉磨系统流程见图1－1立磨机１中的气流通过旋风筒２，其中生料得到分离，然后进入排风机３。
在排风机的正压侧，有一部分风量返回到立磨机内，以保证向上的气流有一定的风速，其余风量通过收尘器４进入排气筒5。
图1-1 立磨的粉磨系统流程1-立磨机 2-旋风筒 3-排风机4-收尘器 5-排气筒 6-燃烧装置第二节立式磨机的工作原理和粉磨特性立式磨的粉碎原理是利用２～４个磨辊紧贴在磨盘上，作中速旋转把物料磨细。
基本上属料层粉碎。
物料在磨中主要是受到磨辊的碾压作用而粉碎的，同时由于磨辊和磨盘转动之间存在着速度差，所以还具有剪切研磨作用。
喂入磨盘中心的物料由于回转磨盘离心力的作用，向磨盘周边移动进入磨辊和磨盘之间的辊道内。
磨辊在液压装置和加压机构的作用下，向辊道内的物料施加粉磨压力。
物料受到碾压粉碎作用后继续向磨盘边缘移动，从磨盘边缘的挡料圈溢出。
同时热风从磨盘周围的环形喷咀中高速向上喷出，把粗颗粒物料吹回磨盘重新粉碎，并对物料进行悬浮烘干。
细粉随热风进入上部选粉机进行分离，达到一定颗粒直径的合格细粉随气流从立磨上部溢出并收集，粗粉返回磨盘与喂入的物料一起重新粉磨。
从上述立式磨的工作原理可知：（一）立式磨必须保持磨辊与磨盘对物料层产生足够大的粉磨压力，使物料受到碾压而粉碎。
