立磨原理及操作

立磨的原理
立磨是一种用于磨削材料的工具或设备，其原理主要基于磨料颗粒与被磨削物体之间的相互作用。

立磨通常由一个旋转的磨盘和一个静止的工件夹持装置组成。

下面是立磨的工作原理的简要描述：
1. 磨盘：磨盘是立磨的旋转部件，通常由金属或其他耐磨材料制成。

磨盘表面上有许多磨粒，这些磨粒可以是坚硬的磨料颗粒，如金刚石、氧化铝等。

2. 工件夹持装置：工件夹持装置用于保持待磨削的工件，通常由夹具或磁盘等方式实现。

工件被固定在一个位置，以便与磨盘接触。

3. 磨削过程：当立磨启动时，磨盘开始旋转，产生离心力。

在磨盘旋转的同时，工件夹持装置将待磨削的工件与磨盘接触。

4. 磨料与工件的相互作用：磨盘上的磨粒与工件表面接触时，开始进行磨削作业。

磨粒通过与工件表面的相互作用，
切削、磨损或抛光工件表面，从而实现磨削效果。

5. 磨屑的处理：在磨削过程中，磨粒不断与工件表面接触，产生磨屑。

磨屑可能会被冷却液或气流冲走，以保持磨削区域的清洁。

立磨的原理可以根据具体的应用和磨削任务而有所差异，例如在金属加工中，还可以使用润滑剂或冷却液来降低摩擦和热量，并改善磨削效果。

同时，磨盘的材料和磨料的选择也会因应用需求而有所不同。

需要注意的是，立磨的原理只是一个概述，具体的工艺参数、设备设计和磨料选择等因素都会对磨削结果产生影响。

因此，在实际应用中，需要根据具体情况进行合理的工艺设计和操作。

立式磨机工作原理
立式磨机是一种常用的金属加工设备，其工作原理主要包括以下几个步骤：
1.夹持工件：将待加工的金属工件夹持在磨机的工作台上，通常利用专用夹具将工件稳定固定在工作位置。

2.启动电机：通过启动电机，使磨盘旋转起来。

磨盘通常由磨削颗粒均匀分布在胶结剂中的砂轮组成，其具有高速旋转的特点。

3.磨削过程：在磨盘高速旋转的过程中，砂轮与工件接触，通过高速磨削来去除工件表面的杂质、氧化层、毛刺等。

4.冷却润滑：磨削过程中，为了避免磨热积聚导致工件表面变形或砂轮破裂，通常会使用切削液进行冷却和润滑。

切削液能有效地降低磨削时产生的摩擦热，同时冲洗碎屑，保持磨削的质量和效率。

5.精密加工（可选）：对于一些需要高精度的工件，还可以通过更换不同种类、规格的砂轮，调整磨机的参数，实现更加精细的磨削和加工，以满足特定要求。

总之，立式磨机通过高速旋转的砂轮与工件接触，通过磨削来改善工件的表面光洁度、粗糙度或形状。

在整个加工过程中，冷却液的使用和砂轮的选择是非常重要的，能够影响加工质量和效率。

立磨操作原理及其常见的故障处理
立磨调试运行，是指原料粉磨的系统从试运行、正常运行、正常设备维护全过程。

是一项复杂的系统工程。

1.工作原理
立磨是利用料床粉磨原理进行粉磨物料的一种研磨机械。

立磨是一种风扫式磨机，入磨物料下盘边沉落到喷口环处，靠该处的高速风将其吹起、吹散、金属、重矿石将沉降到喷口环下排出。

细粉带到立磨上部，经分离器分选，成品随同气体进入收尘器收集起来，粗粉又循环回来。

粗粉、粗颗粒被抛起，随着风速的降低，使其失去依托，沉降到磨盘面上，靠离心力进入压磨轨道进行新一轮的循环。

在多次循环中，颗粒于气体之间传热使水分蒸发。

因此，MPS立磨集物料的粉磨、输送、选粉、烘干以及分离金属块等诸多优点于一身
物料走向气流走向料气混合选粉装置
传动装置
粉磨部分。

立磨的工作原理
立磨是一种用来研磨材料的设备，其工作原理是通过电动机驱动磨盘高速旋转，将材料放置在磨盘上，通过磨盘与材料之间的相互摩擦与磨削来实现材料的加工与研磨。

具体工作原理如下：
1. 电动机：立磨内部装有一台电动机，通过电源供电将电能转换为机械能，驱动设备进行正常运转。

2. 磨盘：立磨顶部的磨盘连接在电动机的轴上，当电动机工作时，磨盘会随着电动机的旋转而高速旋转。

3. 材料供给：操作者将需要加工或研磨的材料放置在磨盘上，材料可以是块状、片状或粉末形式，也可以是旋转杯中的液体样品。

4. 磨磨料传递：在磨盘旋转的过程中，材料与磨盘表面之间会发生摩擦，并随着磨盘高速旋转，材料会在磨盘上不断移动、磨削和研磨。

5. 磨磨料破碎：磨盘表面通常具有锋利的磨磨料颗粒，当材料与磨料颗粒相互作用时，材料的表面会被磨削和破碎，达到所需的加工和研磨效果。

6. 材料粒度控制：可以通过控制磨盘的旋转速度、磨料颗粒的大小和硬度以及材料的供给速度等参数，来实现对加工材料粒度的控制。

7. 加工完成：当材料达到所需的加工和研磨效果后，操作者可以停止电动机的工作，将加工完成的材料取出，以进一步进行下一步的处理或使用。

总之，立磨的工作原理是通过电动机使磨盘高速旋转，并将需
要加工或研磨的材料放置在磨盘上，通过材料与磨盘之间的相互摩擦与磨削来实现材料的加工和研磨。

立磨工作原理
立磨是一种常见的研磨设备，广泛应用于矿山、冶金、化工、建材等行业，其
工作原理主要包括研磨介质的运动方式、研磨过程中的破碎和磨削作用、以及研磨机构的结构特点等方面。

下面将详细介绍立磨的工作原理。

1. 研磨介质的运动方式。

立磨的研磨介质通常是钢球、钢棒或者矿石等，它们在立磨筒体内部的旋转和
滚动运动是研磨过程中的主要动力来源。

当研磨筒体旋转时，研磨介质也随之旋转，同时还会受到离心力和摩擦力的作用，使得研磨介质产生相对运动，从而对物料进行研磨。

2. 研磨过程中的破碎和磨削作用。

在立磨中，研磨介质对物料的研磨作用主要包括破碎和磨削两种方式。

破碎是
指研磨介质对物料施加的冲击力和挤压力，使得物料发生碎裂和破碎，从而达到研磨的效果；而磨削则是指研磨介质对物料表面的摩擦和剪切作用，使得物料表面逐渐被磨平和磨细。

3. 研磨机构的结构特点。

立磨的机构主要包括筒体、传动装置、进料装置、排料装置和电气控制系统等
部分。

其中，筒体是研磨过程中的主要工作部位，它通常由钢板焊接而成，内衬有耐磨材料，以承受研磨介质和物料的冲击和磨损；传动装置通过电机驱动筒体旋转，使得研磨介质产生相对运动；进料装置和排料装置则负责控制物料的进出，保证研磨过程的连续进行；电气控制系统则对整个研磨过程进行监控和调节。

综上所述，立磨的工作原理主要包括研磨介质的运动方式、研磨过程中的破碎
和磨削作用，以及研磨机构的结构特点等方面。

了解立磨的工作原理对于正确使用
和维护立磨设备具有重要意义，也有助于提高生产效率和产品质量。

希望本文对您有所帮助，谢谢阅读！。

第七节立磨(图立磨生料粉磨工艺)一、立磨的工作原理及立磨的类型1.立式磨的工作原理主要工作部分为磨盘及磨辊。

电动机通过减速器带动磨盘转动，磨辊在磨盘上绕自身轴心滚动。

物料通过锁风喂料装置经下料溜管落到磨盘中央，由于离心力的作用形成环形料床，并被钳入磨辊与磨盘之间，受到挤压作用而被粉碎，并由于相对滑动产生剪切力，使物料被磨细。

立磨上部带有选粉设备，从下部侧面通入热空气，对物料进行烘干。

在磨盘的惯性离心力作用下,被粉磨的物料从磨盘边缘溢出,被高速气流扬起到分离器进行分级,粗粉返回磨盘再次受到粉磨（称为内循环）,细粉则被气流带到磨外。

没有被热空气带起的粗颗粒物料，溢出磨盘后被斗式提升机重新喂入选粉机，再次挤压粉磨（称为外循环）。

理解挤压粉磨、悬浮烘干，选粉分级三位一体的工作过程。

2.立磨的分类按磨辊、磨盘的几何形状分为：(1)莱歇磨(锥辊--平盘式)(2) MPS磨(鼓辊--碗式)(3)雷蒙磨(锥辊--碗式)(4)伯力鸠斯磨(双鼓辊--碗式)(5)彼得斯磨，又称E型磨(球--环式)(6)ATOX磨(圆柱辊--平盘式)二、立磨的构造1.磨盘：包括导向环、风环、挡料圈、衬板、盘体、刮料板和提升装置等。

2.磨辊：辊套为易磨损件，要求有足够的韧性和良好的耐磨性能。

3.选粉机，可分为静态、动态和高效组合式选粉机三大类。

a.静态选粉机工作原理类似于旋风筒，结构简单，无可动部件，不易出故障。

但调整不灵活，分离效率不高。

b.动态选粉机这是一个高速旋转的笼子，含尘气体穿过笼子时，细颗粒由空气摩擦带入，粗颗粒直接被叶片碰撞拦下，转子的速度可以根据要求来调节，转速高时，出料细度就越细，与离心式选粉机的分级原理是一样的。

它有较高的分级精度，细度控制也很方便。

c.高效组合式选粉机将动态选粉机（旋转笼子）和静态选粉机（导风叶）结合在一起，即圆柱形的笼子作为转子，在它的四周均布了导风叶片，使气流上下均匀地进入选粉机区，粗细粉分离清晰，选粉效率高。

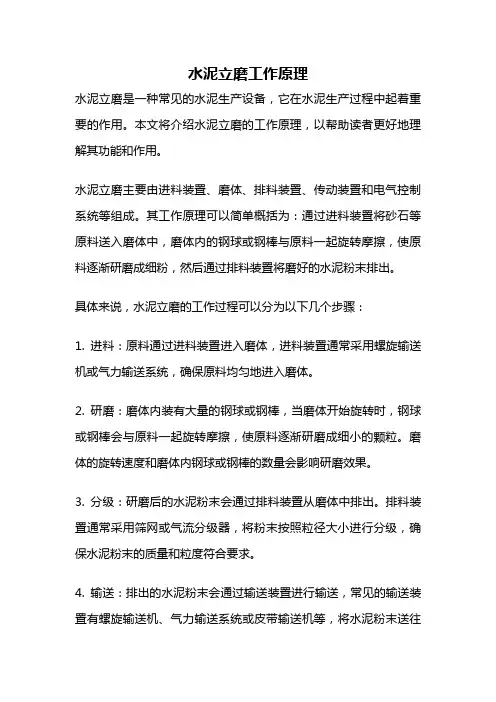

水泥立磨工作原理水泥立磨是一种常见的水泥生产设备，它在水泥生产过程中起着重要的作用。

本文将介绍水泥立磨的工作原理，以帮助读者更好地理解其功能和作用。

水泥立磨主要由进料装置、磨体、排料装置、传动装置和电气控制系统等组成。

其工作原理可以简单概括为：通过进料装置将砂石等原料送入磨体中，磨体内的钢球或钢棒与原料一起旋转摩擦，使原料逐渐研磨成细粉，然后通过排料装置将磨好的水泥粉末排出。

具体来说，水泥立磨的工作过程可以分为以下几个步骤：1. 进料：原料通过进料装置进入磨体，进料装置通常采用螺旋输送机或气力输送系统，确保原料均匀地进入磨体。

2. 研磨：磨体内装有大量的钢球或钢棒，当磨体开始旋转时，钢球或钢棒会与原料一起旋转摩擦，使原料逐渐研磨成细小的颗粒。

磨体的旋转速度和磨体内钢球或钢棒的数量会影响研磨效果。

3. 分级：研磨后的水泥粉末会通过排料装置从磨体中排出。

排料装置通常采用筛网或气流分级器，将粉末按照粒径大小进行分级，确保水泥粉末的质量和粒度符合要求。

4. 输送：排出的水泥粉末会通过输送装置进行输送，常见的输送装置有螺旋输送机、气力输送系统或皮带输送机等，将水泥粉末送往下一个工序或储存设备。

水泥立磨的工作原理基于磨体内钢球或钢棒与原料的摩擦研磨作用，通过不断地研磨和分级，将原料研磨成所需的细小颗粒，最终得到符合要求的水泥粉末。

水泥立磨具有研磨效率高、能耗低、生产能力大等优点，被广泛应用于水泥生产领域。

水泥立磨是一种重要的水泥生产设备，其工作原理基于磨体内钢球或钢棒与原料的摩擦研磨作用。

通过进料、研磨、分级和输送等步骤，将原料研磨成细小的水泥粉末。

水泥立磨的工作原理清晰明了，为水泥生产提供了高效、可靠的工艺支持。

立磨结构及工作原理
一．立磨系统主要设备有：
液压装置，磨辊润滑装置，减速机润滑装置，密封风机，磨机喷水装置，回转锁风阀，振动喂料机，立磨选粉装置，磨主电机，磨主减速机，主电机稀油站，吐渣斗提。

二、立磨的工作原理：
经过搭配的物料从进料口送到磨盘上，磨盘在主电机的驱动下转动，由于离心力的作用，物料被分散在磨盘的四周，在磨辊的重力和施加研磨力的作用下，磨辊对物料的剪切力，转化为物料挤压而粉磨，一部分大颗粒掉入喷嘴环，经刮板刮出磨腔，磨辊同时在物料的摩擦力下产生自转；来自窑尾或热风炉的高温废气，经喷嘴环入磨，产生涡流风，对物料进行预热烘干，被粉磨的物料在排风机的抽力下，悬浮起符合某一细度要求的物料进入选粉机；一部分颗粒由于与导向叶片碰撞，物料与物料的碰撞及离心力作用，经重锤阀重新入磨粉磨，合格的物料经旋风筒收集入均化库。

二．立磨在生产中比管磨具有的优越性：
1．台时产量高，电耗，能耗低
2．工艺操作简单，预热，粉磨，提升于一体，流程短，占地小3．自保性强，配有减速机稀油站，液压站，磨辊润滑，喷水装置等辅助设施。

4．物料研磨在可变压力下
5．动静态选粉调节产品质量，具有更高的研磨效率
6．维修量小，磨损件小，便于维护保养
三．操作指导思想
磨操作主要是风、料、功三者平衡，发挥立磨最佳工艺参数。

a、风：来自窑尾（热风炉）废气，起预热，烘干，提升功能；
依赖磨尾排风机所产生通风量与喂料量是否匹配。

b、料：配料一般使用石灰石、页岩（粘土）、铁粉三者按一定
比例入磨。

主要考虑入磨物料的粒度，颗粒易磨性，水分。

c、功：研磨压力来自辊自重，对物料进行剪切力，物料与物
料挤压所粉磨，研磨压力大小应该与喂料量相匹配。

煤立磨的工作原理
煤立磨是一种常用的煤粉磨煤系统，其工作原理如下：
1. 进料：煤立磨通过进料装置将原料煤粉送入磨煤机的磨盘中。

2. 磨煤：磨盘内部设有多个磨辊，它们绕着磨盘旋转，对煤粉进行磨碾。

当磨辊碰撞煤粉时，煤粉被压碎、摩擦和磨细。

3. 粉碎：煤粉在磨煤机中经过多次碰撞、磨擦和磨细，形成符合要求的细小颗粒煤粉。

4. 分离：磨煤机的出料口处设有分离风机，通过风力将经过粉碎的煤粉和空气分离。

轻质煤粉随风被吸出，而重质煤粉则沉积在磨煤机下部的分离器中。

5. 输送：磨煤机的下部设有输送装置，将重质煤粉输送至煤粉处理系统的下一个工序中，例如煤粉燃烧系统。

总的来说，煤立磨通过磨盘内的磨辊对原料煤粉进行磨碾和粉碎，并通过分离风机将细小颗粒煤粉与空气分离，最终将重质煤粉输送到下一个工序中。

这一工作原理可以高效地将原料煤粉磨细，满足燃烧或其他应用的要求。

原料立磨的结构及工作原理一、立磨主要工作原理由传动装置带动机壳内磨盘旋转，磨辊在磨盘的磨擦作用下围绕磨辊轴自转，物料通过锁风喂料装置和进料口落入磨盘中央，受到离心力的作用向磨盘边移动。

经过碾磨轨道时，被啮入磨辊与磨盘间碾压粉碎。

磨辊相对物料及磨盘的粉碎压力是由液压拉伸装置提供（适宜的粉碎压力可根据不同物料的硬度进行调整）。

物料在粉碎过程中，同时受到磨辊的压力和磨盘与磨辊间相对运动产生的剪切力作用。

物料被挤压后，在磨盘轨道上形成料床（料床厚度由磨盘挡料环高度决定），而料床物料颗粒之间的相互挤压和磨擦又引起棱角和边缘的剥落，起到了进一步粉碎的作用。

粉磨后的物料继续向盘边运动，直至溢出盘外。

磨盘周边设有喷口环，热气流由喷口环自下而上高速带起溢出的物料上升，其中大颗粒最先降落到磨盘上，较小颗粒在上升气流作用下带入选粉装置进行粗细分级，粗粉重新返回到磨盘再粉磨，符合细度要求的细粉作为成品，随气流带向机壳上部出口进入收尘器被收集下来。

喷口环处上升的气流也允许物料中比重较大的物质落入喷口环下面，从机壳下部的吐渣口排出，由于喷口环处的气流速度高，因此热传递速率快，小颗粒被瞬时得到烘干。

据估算进入立磨的每一颗粒在成为成品之前，平均在磨辊下和上升气流中往复内循环运动达几十次，存在多级粉碎的事实。

从上述可以看出，立磨工作时对物料发挥的是综合功能。

它包括在磨辊与磨盘间的粉磨作用；由气流携带上升到选粉装置的气力提升作用；以及在选粉装置中进行的粗细分级作用；还有与热气流进行热传递的烘干作用，对于大型立磨而言（指入磨粒度在100mm左右），实际上还兼有中碎作用，故大型立磨实际具有五种功能。

上述吐渣口的功能在大型立磨上也发生了变化，利用吐渣口与外部机械提升机配合，将大比例的物料经吐渣口进入外部机械提升机重新喂入磨内粉磨，以减轻磨内气力提升物料所需风机负荷，有利于降低系统阻力和电耗，因为机械提升电耗显著地低于气力提升出现的较高电耗，这种方法称为物料的外循环。

立磨是一种常见的研磨设备，常用于矿石磨矿、水泥生产、化工领域等。

其工作原理如下：
1. 原料进料：在立磨设备中，待磨的物料通常通过物料喂料装置被均匀地送入磨机的中心位置。

喂料方式可以是重力下落、螺旋输送或气力输送等。

2. 磨矿区：立磨的核心部分是磨矿区。

物料在磨矿区内受到高速旋转的磨盘和固定的磨辊的作用。

磨盘通过电机带动，同时磨辊通过液压系统施加压力。

物料在磨盘和磨辊之间被磨碎、研磨和压实。

3. 磨粉和分级：磨矿区内的物料在不断受到磨削和压力的作用下逐渐细化，并形成粉状物。

同时，设备中的分级器会根据物料的粒径大小将其分级，将较大的颗粒返回磨矿区进行再次研磨，而细小的颗粒则通过出料口排出。

4. 冷却和收集：在磨矿过程中，由于摩擦和能量转化，物料会产生热量。

因此，在立磨设备中通常设置冷却装置，以确保设备和物料的温度不过高。

此外，磨矿过程中产生的粉状物会通过收集器进行收集，以便后续的处理和利用。

总的来说，立磨通过高速旋转的磨盘和固定的磨辊对物料进行磨碎、研磨和压实。

磨矿过程中的物料粒度逐渐减小，并通过分级器进行分级，最终产生所需的细粉末。

立磨设备在工业生产中具有广泛的应用，并且可以根据不同的物料特性和加工需求进行调整和优化。

立磨工作原理
立磨是一种常见的磨床设备，它是通过旋转磨盘将工件进行磨削加工的。

下面是立磨的工作原理：
1. 工件夹持：工件被夹持在工作台上，通过夹具或夹具系统固定在适当的位置。

工作台可以进行水平、垂直或倾斜运动，以便于进行不同角度的磨削。

2. 主轴旋转：立磨的主轴通过电机驱动，可以以高速旋转。

主轴上安装有磨盘，其直径和宽度可以根据不同加工要求进行调整。

3. 磨削过程：当主轴旋转时，磨盘与工件接触，通过与工件表面的摩擦力进行磨削。

根据需要，磨盘可能同时进行径向和轴向移动，以便于对工件进行不同方向的磨削。

磨盘可以是砂轮、研磨头等不同类型的磨料。

4. 冷却润滑：在磨削过程中，往往需要通过喷洒液体（如冷却液）进行冷却和润滑，以避免工件和磨盘过热及磨削过程中产生的火花。

5. 操作控制：立磨通常配备有操作控制系统，操作人员可以通过控制面板对磨削过程的参数进行调整，如主轴转速、进给速度等。

总之，立磨通过主轴旋转和磨盘与工件接触的方式，利用摩擦力进行磨削加工。

这种磨床广泛应用于金属加工、精密加工等领域，可以加工出高精度和高表面质量的工件。

立磨的工作原理
立磨是一种通过旋转磨盘进行粉碎和研磨物料的设备。

其工作原理可以被简单描述如下：
1. 进料：需要处理的物料通过进料装置进入立磨的工作室。

2. 研磨：电机带动主轴和磨盘高速旋转，物料被投放在磨盘上，并在磨盘的离心力和重力的作用下进行研磨。

磨盘通常由铁、钢或陶瓷制成，并具有特定的纹理、形状和大小，以适应不同物料的研磨需求。

3. 分散：研磨过程中，物料被磨盘和磨珠（如果有）的湍流剪切和撞击力分散，将物料分解为更小的颗粒或颗粒状结构。

4. 分级：通过内部分级装置或外部设备，将研磨后的物料根据粒径进行分级。

较大的颗粒返回研磨室进行再研磨，而较细的颗粒则继续取出。

5. 出料：经过适当的分级，最终所需的产品被取出，剩余的细颗粒可以通过空气或水分离装置进行分离。

总的来说，立磨通过旋转磨盘实现物料的研磨和分散，然后通过分级装置分离所需的产品。

这种工作原理使得立磨成为一种常用的研磨设备，广泛应用于化工、矿业、建材等行业中。

立磨基本知识简介及进磨检查操作规程一、工作原理：物料通过喂料回转闸门及进料口送到磨盘的轨道上，磨盘转动时，物料通过辊和盘之间运动被子碾压粉碎，被粉碎到一定细度的物料由磨盘的转动离心力向外溢出。

磨盘外沿处有一风环，上升的气流通过风环作用于物料，上升的气流既能阻止物料通过风环下落，也能允许物料中比重较大的废质落入风环下面，经过刮板排出机体。

符合某一细度要求的物料由气流向上输送，物料到达磨机上部后，由分离器进行分离，将某一细度的物料送出磨机，粒度较大的物料由分离器甩到磨腔内壁上，再落入磨盘，重新粉磨二、基本知识：MPF2116立式磨机（1804A、B）生产能力:40t/h 入料粒度: max: 50mm成品细度：0.080mm 方孔筛筛余10-15%物料水份：入磨≤10% 出磨≤0.8％磨盘转速：24.8r/min 磨机直径：2120mm（中径）主电动机：功率：560kW 转速：991 r/min 电压：6000V 液压站为MPF型煤磨机专用液压站，它具有下列功能：为磨辊施加合适的碾磨压力，升起和落下磨辊。

全套液压装置带有驱动，安全和控制设备带蓄能器的液压缸、安全阀、升起磨辊和加压装置磨辊所需的碾磨压力是由液压系统提供的，加压系统包括三个分量的液压缸及蓄能器。

蓄能器内有橡胶气囊，内充氮气。

蓄能器的充油侧直接与液压缸的活塞杆侧，溢流阀和供油管路联接，磨机的三个液压缸连接在公共供油管路上，液压缸上部设有漏油集油腔，漏油从泄漏管路返回油箱。

结构说明液压站直接安装在靠近煤磨机的基础上，磨辊加压液压缸直接安装在磨机上，三个带蓄能器的液压缸由液压站提供动力。

液压站的供油装置用管道连接到执行机构上，管道上装有各种控制阀和截流阀连接管道采用冷拔无缝钢管。

管路联接用焊接式管接头。

油箱：油箱用于储备液压系统所需的液压油，其容积为630L，油箱上部的前板上装有各种控制装置，油箱前部有探视孔盖和油位计。

空气滤清器：通过空气滤清器向油箱中加入液压油,在操作运行期间它可进行通风和空气过滤。
