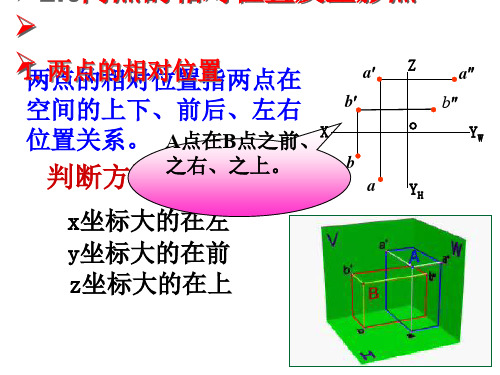

07判别两点在空间的相对位置

单位内部认证机械工程制图考试(试卷编号171)1.[单选题]以下哪个不属于点的投影规律A)点的正面投影和水平投影的连线垂直于OX轴B)点的正面投影到OX轴的距离等于该点到H面的距离C)点的正面投影和水平投影的连线垂直于OY轴答案:C解析:2.[单选题]主视图、俯视图、仰视图、后视图的 ( )。

A)长对正B)高平齐C)宽相等答案:A解析:3.[单选题]已知线段是指______和______均齐全的线段。

A)定形尺寸 定位尺寸B)中间线段 连接线段C)定形尺寸 中间线段答案:A解析:4.[单选题]三投影体系的构成中，“三面”指：正面，侧面和______。

A)顶面B)底面C)水平面答案:C解析:5.[单选题]在正面上得到的视图,称为______。

A)主视图B)左视图C)俯视图答案:A解析:6.[单选题]在半剖视图中，剖视图部分与视图部分的分界线为（ ）A)细点画线7.[单选题]绘制机械图样的图线分为粗、细两种，粗线宽度是细线的（）倍。

A)2B)3C)4答案:A解析:8.[单选题]正等轴测图的轴间角为（ ）A)120°B)60°C)90°答案:A解析:9.[单选题]斜度在图样中写成（ ）的形式A)1：mB)1：nC)n：1答案:B解析:10.[单选题]______是最基本的几何元素。

A)点B)直线C)平面答案:A解析:11.[单选题]画粗实线时，铅笔铅芯部分削成______。

A)矩形B)圆锥状C)都可以答案:A解析:12.[单选题]外螺纹的规定画法规定大径用A)粗实线13.[单选题]已知空间点A(0,0,20),该点在A)X轴上B)Y轴上C)Z轴上D)W而上答案:C解析:14.[单选题]选择表面粗糙度评定参数值时，下列论述正确的有（ ）。

A)同一零件上工作表面应比非工作表面参数值大。

B)摩擦表面应比非摩擦表面的参数值大。

C)配合质量要求高，参数值应小。

D)尺寸精度要求高，参数值应大。

《工程制图》教案第一章制图的基本知识和基本技能课题：1、本课程的研究对象2、本课程的任务和学习方法3、图纸幅面的规定、比例、字体、图线4、尺寸注法5、线段和圆周的等分6、绘图工具和仪器的使用方法7、斜度和锥度8、圆弧的连接9、椭圆的画法10、平面图形的绘制11、绘图的基本方法和步骤课堂类型：讲授教学目的：1、讲解图样的概念及形成2、介绍本课程的任务、特点和学习方法3、介绍图纸幅面、图框格式和尺寸、标题栏格式和内容、常用的比例和字体4、介绍图线的种类、应用和画法5、介绍尺寸注法的基本规则6、讲解常用尺寸的注法7、讲解斜度和锥度的概念、计算、画法和标注8、讲解各种形式圆弧连接的作图方法和步骤9、介绍用同心圆法和四心圆弧法画椭圆10、讲解平面图形的尺寸分析、线段分析和平面图形的作图步骤。

11、讲解仪器绘图和徒手绘图教学要求：1、了解本课程的任务和性质2、领会本课程的学习方法3、掌握图样上的一般规定4、掌握九种图线的应用和画法5、掌握常用尺寸的标注方法6、会正确使用绘图工具和仪器7、掌握对线段、角度、圆周的等分和正多边形的作图方法8、掌握斜度和锥度的区别（包括在概念、计算、画法上的区别）9、掌握各种形式圆弧连接方法10、用四心圆弧法画椭圆11、会画中等难度的平面图形。

教学重点：1、图样的形成及与立体图的比较2、粗实线、细实线、虚线和细点画线的画法3、比例的概念和应用4、常用尺寸的标注方法5、圆周的等分方法和斜度和锥度的画法6、圆弧连接和用四心圆弧法画椭圆7、平面图形的尺寸分析第二章 投影法和点、直线、平面的投影课题：1、投影法的基本知识2、三视图的形成与投影规律3、点的投影及其标记4、点的三面投影规律5、点的三面投影与直角坐标6、特殊位置点的投影7、两点的相对位置8、直线的投影图9、直线对于一个投影面的投影特性10、各种位置直线的投影特性11、一般位置直线的实长和对投影面的倾角12、直线上点的投影13、两直线的相对位置14、直角投影定理15、平面的表示法16、平面对于一个投影面的投影特性17、各种位置平面的投影特性18、换面法的概念19、点的投影变换20、直线的投影变换21、平面的投影变换22、换面法投影变换应用举例课堂类型：讲授教学目的：1、介绍投影法的概念、种类、应用2、讲解正投影法的基本性质3、介绍三投影面体系和三视图的形成、投影规律4、介绍空间点及其投影的标记标记符号5、讲解点的三面投影规律6、讲解特殊位置点的投影7、讲解两点的相对位置和重影点8、讲解三种投影面平行线和三种投影面垂直线的投影特性9、讲解用直角三角形法求一般位置直线的实长和倾角10、熟练掌握求一般位置直线的实长及其对各投影面倾角的直角三角形法11、讲解直线上点的投影特性12、讲解两直线各种相对位置（平行、相交、交叉）的投影特点13、讲解用直角投影定理14、介绍平面的两种表示法15、讲解三种投影面平行面和三种投影面垂直面的投影特性16、讲解换面法的投影变换规律17、讲解换面法的四个基本作图方法教学要求：1、掌握正投影法的基本性质2、理解并掌握三视图的形成和投影规律3、理解并掌握在两面和三面投影图中点的投影规律4、熟练掌握点的投影与与其直角坐标的关系以及由点的两个投影求作第三投影的方法5、掌握由点的轴测图作投影图和由点的投影图作轴测图的方法6、根据两个点的投影，能够理解并判别该两点在空间的相对位置7、掌握重影点的概念及其可见性的判别方法8、理解并掌握各种位置直线的投影特性，并能根据投影特性判别直线对投影面的相对位置9、理解并掌握直线投影的定比性的解题方法10、会根据两直线的投影判断它们的相对位置，并熟练掌握两直线平行、相交的作图问题11、理解并掌握直角投影定理的特点和解题思路12、熟悉平面在投影图上的表示法13、理解并掌握各种位置平面的投影特性，并能根据投影特性判别平面对投影面的相对位置14、理解并熟练掌握一次换面、二次换面中点的投影的作图规律15、掌握换面法的四个基本作图方法，并能够应用于解题实践教学重点：1、正投影法的基本性质2、三视图的投影规律3、在两面和三面投影图中点的投影规律4、重影点的概念和两点的相对位置5、各种位置直线的投影特性6、直角三角形法、直角投影定理7、两直线各种相对位置（平行、相交、交叉）的投影特点8、各种位置平面的投影特性9、换面法的四个基本作图方法第三章 立体的投影课题：1、平面立体的投影及表面取点2、曲面立体的投影及表面取点3、截交线的性质4、平面与平面立体相交5、平面与曲面立体相交6、曲面立体的投影及表面取点7、基本体的尺寸标注8、相贯线的性质9、相贯线的画法10、相贯线的特殊情况课堂类型：讲授教学目的：1、讲解平面立体和曲面立体的种类及其三视图画法2、讲解在平面立体和圆柱体表面取点、取线的作图方法3、讲解圆锥体和圆球体的三视图画法及表面取点、取线的作图方法4、讲解基本体的尺寸标注5、介绍截平面与截交线的概念6、讲解截交线的两个基本性质7、讲解平面立体截割的截交线的投影8、讲解曲面立体截割的截交线的投影9、介绍相贯线的概念10、讲解相贯线的两个基本性质11、讲解两个曲面立体相贯的相贯线的投影教学要求：1、能够熟练掌握平面立体和圆柱体的三视图画法2、能够熟练运用利用点所在的面的积聚性法和辅助线法在平面立体和圆柱体表面取点、取线3、能够熟练运用辅助面法在平面立体和圆柱体表面取点、取线4、能够正确标注基本体所需的尺寸5、了解截交线的两个基本性质6、熟练掌握求平面立体截交线的方法，即利用在立体表面上取点、取线的方法7、绘制截交线和截切后的平面立体的投影8、熟练掌握圆柱体、圆锥体、圆球体截割的截交线的作图方法9、了解相贯线的两个基本性质10、熟练掌握求曲面立体相贯线的方法，即求两个曲面立体表面上共有点的投影，然后把各点的同名投影依次光滑连接起来教学重点：1、平面立体和曲面立体的种类及其三视图画法。

第一部分《画法几何》复习大纲一．投影的基本知识1．投影法的分类投影法可分为中心投影法和平行投影法两类。

（1）中心投影法：投射中心距投影面为有限远，即投射线从投射中心发出的投影法，称中心投影法（2）平行投影法：投射中心距投影面为无限远，即投射线相互平行时的投影法，称平行投影法。

平行投影法又分为斜投影法和正投影法两种。

投射线与投影面倾斜，称为斜投影法；投射线与投影面垂直，称为正投影法。

2．土木工程常用的几种投影图土木工程常用的投影图有多面正投影图、轴测投影图、标高投影图及透视投影图。

1）多面正投影图多面正投影图由物体在两个或两个以上相互垂直的投影面上的正投影所组成。

这种图的特点是度量性好，表达完整准确，作图简便，是工程上应用最广泛的投影图。

但它缺乏立体感，需要掌握一定的投影知识才能看懂。

2）轴测投影图轴测投影图是用平行投影法将物体连同确定其空间位置的直角坐标体系，沿不平行于任一坐标平面的方向，将其投射在单一投影面上所得的图形。

轴测投影图可在一个投影面上反映出形体的长、宽、高三个向度。

因此，这种投影图的特点是具有一定的立体感，缺点是作图较费时，且不能完整、唯一地表达物体的形状和大小，因此多用作辅助图样。

3）标高投影图标高投影图是物体在某一投影面（通常是水平投影面）上标有高度的正投影图，它是假想用一组高差相等的水平面截割山地表面，将所得不同高程的等高线投射在水平投影面上。

标高投影多用来表达地形及复杂曲面。

4）透视投影图透视投影图是用中心投影法将物体投射到单一投影面上所得到的图形。

这种图的优点是形象逼真、直观性强，因此常用于设计方案的比较或展示中。

缺点是作图较为复杂，且不能反映物体表面的真实形状和大小。

3．三面投影及其投影特性（1）一般情况下根据形体的三面投影，就可确定其形状和大小，其中正面投影反映形体的长和高；水平投影反映形体的长和宽；侧面投影反映形体的宽和高。

（2）因为三个投影表示的是同一形体，作投影图时，形体与各投影面的相对位置保持不变，展开后就有：正面投影与水平投影长度相等且对正；正面投影与侧面投影高度相等且平齐；水平投影与侧面投影宽度相等。

第2章1．什么是中心投影法？答：当投射中心在有限远时，投射线都相交于一点，这种由投射中心把形体投射到投影面上而得出其投影的方法称为中心投影法。

人的单眼视觉、电影、照相等都是中心投影法的实例。

2．什么是平行投影法？答：当投射中心移到无穷远时，所有的投射线变成了互相平行的。

在这种情形下把形体投射到投影面上而得出其投影的方法称为平行投影法。

投射线的方向称为投射方向。

3．什么是正投影法？答：在平行投影法中，当投射方向垂直于投影面时称为正投影法。

4．什么是斜投影法？答：在平行投影法中，当投射方向倾斜于投影面时称为斜投影法。

5．投影法的基本性质有哪些？答：投影法共同的基本性质有：同素性、从属性、积聚性。

6．平行投影法的特有性质有哪些？答：图形在平行投影中保持不变的性质称为图形的相仿性，平面图形非退化的平行投影，其形状是原图形的相仿形。

在相仿形中主要有如下一些相仿性质：a.平行性；b.定比性；c.凸凹性；d.接合性。

相仿性是平行投影特有的普遍性质，相仿形是具有相仿性的图形。

如果投影不发生积聚，图形被投射成相仿形是平行投影的一般规律。

平面多边形的相仿形是边数不变、凸凹相同的多边形，多边形里如果有平行边，则其相仿形里亦有对应的平行边，且符合定比性；圆的相仿形是椭圆；双曲线的相仿形仍是双曲线；抛物线的相仿形仍是抛物线。

在特殊情形下，当直线平行于投影面时，则其平行投影将反映线段的实长；当平面图形平行于投影面时，则其上的所有线段都将平行于投影面，因此整个图形的平行投影将反映原图形的真实形状和大小，称之为原图形的实形。

7．什么是平行投影法的平行性？答：在平行投影里互相平行的直线其同面投影保持平行关系不变，这一性质称为平行性。

8．什么是平行投影法的定比性？答：在平行投影里线段间的长度比例关系其同面投影上保持不变，即一直线上两线段长度之比或两平行线段的长度之比在其投影上仍保持比值不变。

这一性质称为定比性。

9．什么是平行投影法的凸凹性？答：平面图形的平行投影不改变其凸凹特征，即凸多边形的平行投影仍是凸多边形，凹多边形上向内凹进的顶点的投影，是多边形投影向内凹进的顶点。

第二章(正投影基础)部门： xxx时间： xxx整理范文，仅供参考，可下载自行编辑第二章正投影基础第一节投影法的基本概念[教案目的] 1、了解投影法的基本概念2、掌握正投影的基本性质[教案重点] 正投影的基本性质[教案难点] 对正投影法的理解[教案内容]一、基本概念1、投影法：投影线通过物体，向选定的面投射，并在该面上得到图形的方法。

2、投影：根据投影法所得到的图形。

3、投影面：投影法中，得到图形的面。

要获得投影，必须具备投影线、物体、投影面这三个基本条件。

二、分类1、中心投影法：投影线为从一个点发出的射线的投影法。

它具有较强的立体感，常用于建筑工程的外形设计，在机械图样中较少使用。

b5E2RGbCAP2、平行投影法：投影线为相互平行的投影法。

按投影线是否平行于投影面分为斜投影法和正投影法两种。

斜投影法：投影线与投影面相倾斜的平行投影法。

根据斜投影法得到的图形称为斜投影或斜投影图。

正投影法：投影线与投影面相垂直的平行投影法。

根据正投影法得到的图形称为正投影或正投影图。

由于正投影具有作图简便，便于度量的优点，故大多数工程图都采用正投影法绘制。

三、基本性质对物体进行投影时，要将物体放在观察者<投影方向）与投影面之间，即始终要保持：人---物体----投影面这种位置关系p1EanqFDPw1、显实性<真实性）：平面图形<或直线）与投影面平行时，其投影反映实形<或实长）的性质。

2、积聚性：平面图形<或直线）与投影面垂直时，其投影积聚成一条直线<或一个点）的性质。

3、类似性：平面图形<或直线）与投影面倾斜时，其投影为原形的相似形的性质。

第二节三视图及其对应关系[教案目的] 1.了解三视图的形成2.明确三视图之间的对应关系[教案重点] 三视图的位置关系[教案难点] 三视图的对应关系[教案内容]一、三视图的形成过程<用示教板讲解>1、三面投影体系的建立它由三个相互垂直的投影面组成，分别是：正立投影面，简称正面，用V表示水平投影面，简称水平面，用H表示侧立投影面，简称侧面，用W表示相互垂直的三个投影面之间的交线称为投影轴，分别是：OX轴，是V面与H面的交线，它代表长度方向，简称X 轴<同样可理解为在H面上它是V面的投影，在V面上它是H面的投影>DXDiTa9E3dOY轴，是H面与W面的交线，它代表宽度方向，简称Y 轴<同样可理解为在H面上它是W面的投影OYh，在W面上它是H面的投影OYw>OZ轴，是V面与W面的交线，它代表高度方向，简称Z 轴<同样可理解为在V面上它是W面的投影，在W面上它是V面的投影>RTCrpUDGiT原点O，三个轴的交线2、物体在三投影面体系中的投影<用模型举例>将物体放在三投影面体系中，按正投影法向各投影面投影，即可分别得到物体的正面投影、水平投影和侧面投影。
