游标卡尺公开课教案

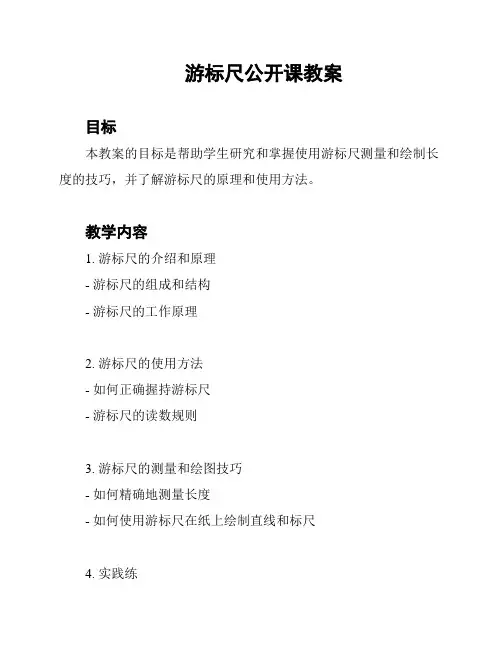

游标尺公开课教案目标本教案的目标是帮助学生研究和掌握使用游标尺测量和绘制长度的技巧，并了解游标尺的原理和使用方法。

教学内容1. 游标尺的介绍和原理- 游标尺的组成和结构- 游标尺的工作原理2. 游标尺的使用方法- 如何正确握持游标尺- 游标尺的读数规则3. 游标尺的测量和绘图技巧- 如何精确地测量长度- 如何使用游标尺在纸上绘制直线和标尺4. 实践练- 学生练使用游标尺进行测量和绘图教学步骤第一步：介绍和原理1. 教师介绍游标尺的组成和结构，以及它的工作原理。

2. 示范如何正确握持游标尺。

第二步：使用方法1. 教师讲解游标尺的读数规则，并进行示范。

2. 学生进行模拟练，互相检查读数准确性。

第三步：测量和绘图技巧1. 教师讲解如何使用游标尺进行精确测量长度。

2. 示范如何使用游标尺在纸上绘制直线和标尺。

第四步：实践练1. 学生分组进行实践练，使用游标尺进行测量和绘图。

2. 教师进行指导和辅导，纠正学生操作中的错误。

教学资源- 游标尺- 纸张和铅笔教学评估- 学生的实践表现和练成果- 学生对游标尺原理和使用方法的掌握程度- 学生的课堂参与程度和提问情况教学延伸为了加深学生对游标尺的理解和应用，可以邀请专业人士或工程师来进行专题讲座，介绍更多有关游标尺的驱动技术和测量原理。

参考文献- 文献1（可根据实际情况添加参考文献）---以上是游标尺公开课教案，旨在帮助学生学习和掌握游标尺的使用技巧和原理。

通过本课的学习，学生将能够正确使用游标尺进行测量和绘图。

同时，教学延伸部分提供了深入了解游标尺原理和应用的途径。

教师在教学过程中应重点关注学生的实践表现和掌握程度，并提供相关指导和辅导。

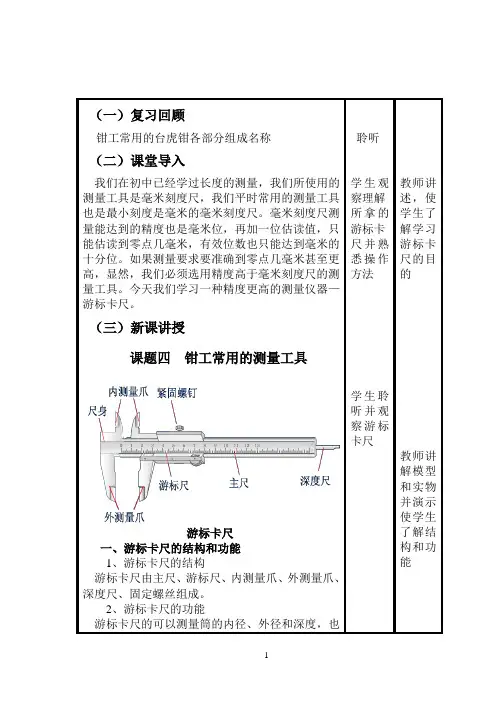

（一）复习回顾钳工常用的台虎钳各部分组成名称（二）课堂导入我们在初中已经学过长度的测量，我们所使用的测量工具是毫米刻度尺，我们平时常用的测量工具也是最小刻度是毫米的毫米刻度尺。

毫米刻度尺测量能达到的精度也是毫米位，再加一位估读值，只能估读到零点几毫米，有效位数也只能达到毫米的十分位。

如果测量要求要准确到零点几毫米甚至更高，显然，我们必须选用精度高于毫米刻度尺的测量工具。

今天我们学习一种精度更高的测量仪器—游标卡尺。

（三）新课讲授课题四钳工常用的测量工具游标卡尺一、游标卡尺的结构和功能1、游标卡尺的结构游标卡尺由主尺、游标尺、内测量爪、外测量爪、深度尺、固定螺丝组成。

2、游标卡尺的功能游标卡尺的可以测量筒的内径、外径和深度，也聆听学生观察理解所拿的游标卡尺并熟悉操作方法学生聆听并观察游标卡尺教师讲述，使学生了解学习游标卡尺的目的教师讲解模型和实物并演示使学生了解结构和功能可以测量物体的长度等（但只能最多测量十几个厘米的长度）二、游标卡尺的的工作原理游标卡尺的分为三种，十分度、二十分度和五十分度。

以十分度游标卡尺为例，游标尺上有十个分度总长是9毫米总长。

即游标尺上每一分度长为0.9毫米。

与游标尺上的刻度线时我们从零开始依次为第0、1、2…条,当第1条刻度线于主尺某条刻度线对齐时,游标尺零刻度与主尺相邻的前一条刻度相距0.1毫米,如果是第3条与主尺某条刻度线对齐游标尺零刻度与主尺相邻的前一条刻度线相距为0.3毫米。

依此类推相当与把1毫米分成了10份,每一份对应游标尺上的一条刻度线。

第几条对齐时游标尺读作零点几毫米。

20分度游标尺刻度总长为19毫米,相当与把1毫米分成了20份,每份0.05毫米；50分度游标尺刻度总长为49毫米,相当与把1毫米分成50份，每份为0.02毫米。

读数与10分度的相同。

使用游标卡尺时，首先观察游标是多少分度然后再读数，先读主尺，后读游标尺，最后把读数相加即为所测长度。

三、游标卡尺的使用方法演示测药瓶的内径、外经、深度注意操作及手握的方法四、读数练习卡尺模型练习总结方法：a.先读主尺读数看游标尺零线左边主尺第一分度的数值b.再读游标尺读数看游标尺上的第几条刻度线与主尺上某一刻度线对齐毫米小数部分(游标)＝精确度×游标尺与主尺重合的游标刻度数c.两次读数相加得出被测工件的尺寸测量值=主尺读数+n×精度(游标)（四）课堂练习学生操作教师演示并讲解使学生了解工作原理培养学生数学运算能力和减少处理中的错误，进一步理解有效数字。

《游标卡尺的使用》教案精品公开课第一章：游标卡尺简介1.1 游标卡尺的定义1.2 游标卡尺的分类1.3 游标卡尺的构造及作用第二章：游标卡尺的测量原理2.1 游标卡尺的测量原理概述2.2 游标卡尺的测量精度2.3 游标卡尺的测量范围第三章：游标卡尺的使用方法3.1 游标卡尺的准备工作3.2 游标卡尺的测量步骤3.3 游标卡尺的读数方法第四章：游标卡尺的维护与保养4.1 游标卡尺的清洁4.2 游标卡尺的润滑4.3 游标卡尺的存储第五章：游标卡尺的应用实例5.1 游标卡尺在制造业中的应用5.2 游标卡尺在维修行业中的应用5.3 游标卡尺在科研领域中的应用本章节内容主要介绍了游标卡尺的基本概念、测量原理、使用方法以及维护保养等方面的知识，旨在帮助学员掌握游标卡尺的使用技巧，提高测量准确性和工作效率。

通过对游标卡尺在不同领域的应用实例的学习，使学员更好地了解游标卡尺的实际价值。

第六章：游标卡尺的测量误差与改进6.1 游标卡尺的测量误差来源6.2 游标卡尺的误差分析6.3 减小游标卡尺测量误差的方法第七章：游标卡尺在不同材料中的应用7.1 游标卡尺在金属材料中的应用7.2 游标卡尺在非金属材料中的应用7.3 游标卡尺在复合材料中的应用第八章：游标卡尺的选用与校准8.1 游标卡尺的选用原则8.2 游标卡尺的校准方法8.3 游标卡尺的校准周期与要求第九章：游标卡尺与其他测量工具的比较9.1 游标卡尺与钢直尺的比较9.2 游标卡尺与深度尺的比较9.3 游标卡尺与数显卡尺的比较第十章：游标卡尺的操作安全注意事项10.1 游标卡尺使用前的安全检查10.2 游标卡尺使用过程中的安全注意事项第六章至第十章的内容主要围绕游标卡尺的测量误差、材料应用、选用与校准、与其他测量工具的比较以及操作安全注意事项等方面进行详细讲解。

通过这些章节的学习，学员能够更深入地了解游标卡尺的精度控制、适用范围以及操作中需要注意的安全事项，从而在实际工作中更加熟练、安全地使用游标卡尺。

《游标卡尺的使用》教案精品公开课第一章：课程简介1.1 课程目的本课程旨在使学员掌握游标卡尺的基本结构、使用方法和工作原理，能够熟练运用游标卡尺进行各种尺寸的测量。

1.2 课程内容本课程将介绍游标卡尺的种类、构造、使用方法、维护保养以及注意事项等内容。

1.3 课程时长本章课程时长为45分钟。

第二章：游标卡尺的种类与构造2.1 游标卡尺的种类介绍常见的游标卡尺种类，如外径游标卡尺、内径游标卡尺、深度游标卡尺等。

2.2 游标卡尺的构造详细解析游标卡尺各部分的名称和作用，包括主尺、游标、测爪等。

2.3 案例分析通过实际案例分析，使学员更好地理解游标卡尺的种类和构造。

2.4 互动环节学员相互展示并讨论各自带来的游标卡尺，加深对游标卡尺种类和构造的理解。

2.5 课后作业请学员绘制游标卡尺的构造示意图，加深对游标卡尺构造的理解。

第三章：游标卡尺的使用方法3.1 游标卡尺的使用步骤详细讲解游标卡尺的使用步骤，包括放置、固定、测量、读数等。

3.2 测量实例通过实际测量实例，使学员掌握游标卡尺的使用方法。

3.3 注意事项讲解在使用游标卡尺过程中需要注意的问题，如测量范围、精度等。

3.4 互动环节学员分组进行游标卡尺使用练习，互相纠正错误，提高使用技巧。

3.5 课后作业第四章：游标卡尺的维护保养4.1 游标卡尺的清洁介绍清洁游标卡尺的方法和注意事项。

4.2 游标卡尺的润滑讲解游标卡尺的润滑方法和周期。

4.3 游标卡尺的校准介绍游标卡尺的校准方法和工具。

4.4 案例分析通过实际案例分析，使学员了解游标卡尺维护保养的重要性。

4.5 互动环节学员分组讨论如何对游标卡尺进行维护保养，并分享各自的经验。

4.6 课后作业请学员制定游标卡尺的维护保养计划，确保游标卡尺的正常使用。

第五章：游标卡尺的应用实例5.1 测量实例一：长度测量讲解如何使用游标卡尺测量长度。

5.2 测量实例二：内径测量讲解如何使用游标卡尺测量内径。

5.3 测量实例三：深度测量讲解如何使用游标卡尺测量深度。

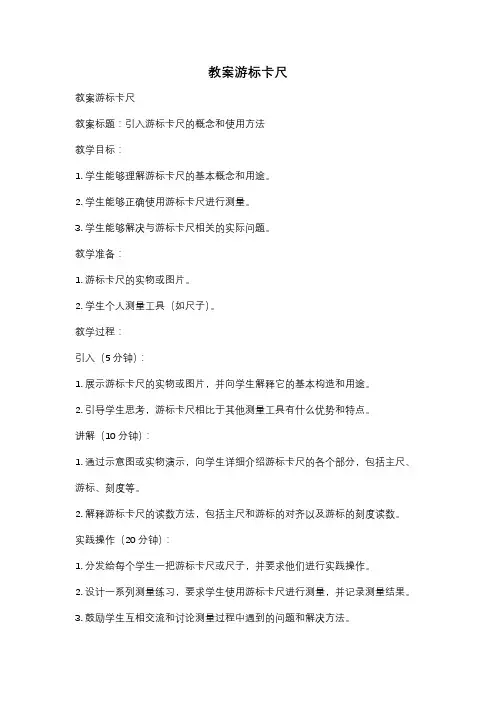

教案游标卡尺教案游标卡尺教案标题：引入游标卡尺的概念和使用方法教学目标：1. 学生能够理解游标卡尺的基本概念和用途。

2. 学生能够正确使用游标卡尺进行测量。

3. 学生能够解决与游标卡尺相关的实际问题。

教学准备：1. 游标卡尺的实物或图片。

2. 学生个人测量工具（如尺子）。

教学过程：引入（5分钟）：1. 展示游标卡尺的实物或图片，并向学生解释它的基本构造和用途。

2. 引导学生思考，游标卡尺相比于其他测量工具有什么优势和特点。

讲解（10分钟）：1. 通过示意图或实物演示，向学生详细介绍游标卡尺的各个部分，包括主尺、游标、刻度等。

2. 解释游标卡尺的读数方法，包括主尺和游标的对齐以及游标的刻度读数。

实践操作（20分钟）：1. 分发给每个学生一把游标卡尺或尺子，并要求他们进行实践操作。

2. 设计一系列测量练习，要求学生使用游标卡尺进行测量，并记录测量结果。

3. 鼓励学生互相交流和讨论测量过程中遇到的问题和解决方法。

拓展应用（15分钟）：1. 提供一些实际生活中需要使用游标卡尺的例子，例如测量物体的长度、直径等。

2. 让学生在小组或个人中解决这些实际问题，并记录下解决过程和结果。

3. 鼓励学生分享他们的解决方法和思考。

总结（5分钟）：1. 回顾本节课所学的内容，强调游标卡尺的重要性和实际应用。

2. 解答学生可能存在的问题，并对他们的表现给予肯定和鼓励。

作业：布置一些与游标卡尺相关的练习题，要求学生在家里完成，并在下节课前交回。

教学反思：教案中的教学过程可以根据学生的实际情况进行调整，确保教学内容的有效传达和学生的参与度。

同时，教师还可以通过提问、讨论等形式，激发学生的学习兴趣，提高他们的学习动力。

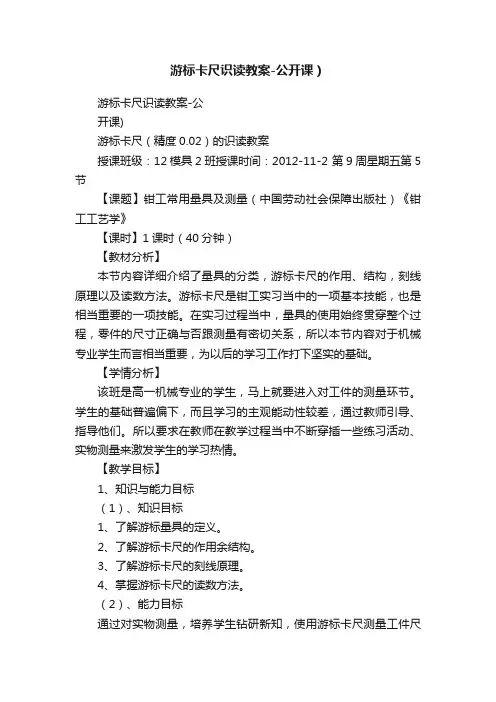

游标卡尺识读教案-公开课）游标卡尺识读教案-公开课)游标卡尺（精度0.02）的识读教案授课班级：12模具2班授课时间：2012-11-2 第9周星期五第5节【课题】钳工常用量具及测量（中国劳动社会保障出版社）《钳工工艺学》【课时】1课时（40分钟）【教材分析】本节内容详细介绍了量具的分类，游标卡尺的作用、结构，刻线原理以及读数方法。

游标卡尺是钳工实习当中的一项基本技能，也是相当重要的一项技能。

在实习过程当中，量具的使用始终贯穿整个过程，零件的尺寸正确与否跟测量有密切关系，所以本节内容对于机械专业学生而言相当重要，为以后的学习工作打下坚实的基础。

【学情分析】该班是高一机械专业的学生，马上就要进入对工件的测量环节。

学生的基础普遍偏下，而且学习的主观能动性较差，通过教师引导、指导他们。

所以要求在教师在教学过程当中不断穿插一些练习活动、实物测量来激发学生的学习热情。

【教学目标】1、知识与能力目标（1）、知识目标1、了解游标量具的定义。

2、了解游标卡尺的作用余结构。

3、了解游标卡尺的刻线原理。

4、掌握游标卡尺的读数方法。

（2）、能力目标通过对实物测量，培养学生钻研新知，使用游标卡尺测量工件尺寸的能力。

2、过程与方法目标教学方法上主要采用探究式、以生本学习为主，通过让学生做练习、实物测量来巩固掌握游标卡尺的读数方法，发现自己知识的不足，从而想去了解精度更好地游标卡尺的结构、作用以及测量原理。

整个教学过程以学生为主体，教师从旁组织活动，总结概括。

3、情感态度与价值观目标在教学过程中，充分以学生为主体，让学生在学习过程当中，遇到问题，会想到去问为什么，自己去寻找答案以及规律，从而培养学生的探究能力和解决问题的能力。

【重点、难点】重点：1、游标卡尺的结构。

2、游标卡尺的作用。

3、游标卡尺的刻线原理。

4、游标卡尺的读数方法。

难点：1、游标卡尺的读数方法。

【教学过程】由生活中的几种尺子（卷尺、直角尺、三角板）的作用、用途引出游标卡尺。

游标卡尺理论教案(共11页) -本页仅作为预览文档封面，使用时请删除本页-游标卡尺理论教案910板书设计1二、游标量具二、游标量具1、游标卡尺的结构和用途②用途：测量内外径尺寸、孔距、壁厚、沟槽及深度等2、游标卡尺的读数原理及读数方法游标卡尺的读数值（分度值）有,,三的卡尺的读数原理和方法：尺身刻线的每格宽度为1mm ，游20格刻线与尺身的19格刻线宽19/20=,主尺的=，即游(分度值)为：先确定游标的格数n （可直接读出），分度值等于游标格数的倒数，即i=a-b=a-(n-1)a/n=a/n ∵a=1mm ∴i=1/n其中：尺身刻度间距a=1mm 游标刻度间距b=用游标卡尺测量长度，读数时可分三步： 第一步：先读整数——看游标零线的左边，主尺上与游标零线最近的一条刻线的数值，即被测尺寸的整数部分。

第二步：再读小数——看游标零线的右边，游标第n 条刻线与主尺刻线对齐，则被测尺寸的小数部分为n* i(游标读数值)。

板书设计211第三步：得出被测尺寸——整数部分+小数部分举例：整数读数为：3mm，小数读数：游标上第7条刻线与尺身刻线对齐，所以读数为被测尺寸：②的卡尺的读数原理和方法的卡尺，尺身刻线的每格宽度为1mm，游标上共有50格刻线与尺身的49格刻线宽度相等，因此每格宽度为49/50=,主尺的刻线间距与游标的刻线间距之差=mm，即游标的读数值(分度值)为3、游标卡尺的使用方法：①测量前检查零位偏差，②测量力不能过大③注意正确的读数姿势，视线与尺身表面垂直4、游标卡尺的维护和保养①不准把卡尺的两个量爪当扳手或划线工具使用，不准用卡尺代替卡钳、卡板等在被测件上推拉，以免磨损卡尺，影响测量精度。

②带深度尺的游标卡尺，用完后应将量爪合拢，否则较细的深度尺露在外面，容易变形，甚至折断③测量结束时，要把卡尺平放，特别是大尺寸卡尺，否则易引起尺身弯曲变形④卡尺使用完毕，要擦净并上油，放置在专用盒内，防止弄脏或生锈⑤不可用砂布或普通磨料来擦除刻度尺表面及量抓测量面的锈迹和污物。

游标卡尺使用公开课教学目标：让学生学会怎样用游标卡尺去测量工件的尺寸教学重、难点：游标卡尺的读数方法教学方法：讲授法教学时间、地点：2012-10-17星期三早上第三节钳工实训楼8—403教学过程：一、导入：为了保证产品质量，必须对加工过程中及加工完毕的工件进行严格的测量。

游标卡尺是工业上常用的长度测量工具。

二、游标卡尺游标卡尺可用来测量长度、厚度、外径、内径、孔深和中心距等。

游标卡尺的精度有0.1mm、0.05mm、0.02mm三种。

1、游标卡尺的结构2、游标卡尺的刻线原理举0.02mm游标卡尺的刻线原理：游标卡尺是利用主尺刻度间距与副尺刻度间距读数的。

以13-2图0.02mm游标卡尺为例，主尺的刻度间距为1mm，当两卡脚合并时，主尺上49mm 刚好等于副尺上50格，副尺每格长为＝0.98mm。

主尺与副尺的刻度间相关为1－0.98＝0.02mm，因此它的测量精度为0.02mm3、读数方法游标卡尺读数分为三个步骤，下面以图13-3所示0.02游标卡尺的某一状态为例进行说明。

（1）在主尺上读出副尺零线以左的刻度，该值就是最后读数的整数部分。

图示33mm。

（2）副尺上一定有一条与主尺的刻线对齐，在刻尺上读出该刻线距副尺的格数，将其与刻度间距0.02mm相乘，就得到最后读数的小数部分。

图示为0.24mm。

（3）将所得到的整数和小数部分相加，就得到总尺寸为33.24mm。

4、读数练习5、游标卡尺的使用及保养测量前应把卡尺揩干净，检查卡尺的两个测量面和测量刃口是否平直无损，把两个量爪紧密贴合时，应无明显的间隙，同时游标和主尺的零位刻线要相互对准。

这个过程称为校对游标卡尺的零位。

先把卡尺的活动量爪张开，使量爪能自由地卡进工件，把零件贴靠在固定量爪上，然后移动尺框，用轻微的压力使活动量爪接触零件。

游标卡尺使用完毕后，应用棉纱擦净，长期不用应擦上机油。

三、学生用游标卡尺对工件进行自由测量练习四、小结。

游标卡尺教学课件游标卡尺教案优质课范文(4篇) 作为一名老师，经常要依据教学需要编写教案，教案是教学活动的依据，有着重要的地位。

怎样写教案才更能起到其作用呢。

教案应当怎么制定呢。

下面是我为大家整理的游标卡尺教学课件游标卡尺教案优质课范文(4篇)，欢迎大家与参考，盼望对大家有所关心。

游标卡尺教学课件游标卡尺教案优质课1今年，已是我在新兴中学担当初一数学的教学工作，反思这几年的教学总感到存在着很多的不足与思索。

从多次的考试中发觉一个重要的问题，很多同学对于比较基本的题目的把握还存在有很大的问题。

这些看似简洁的题目却消失了错误，平常教学中总感到这些问题同学都会了，不需要过多强调，但事实上却是问题的严峻之处，因此还需要在平常的教学中进一步落实同学练习的反馈与矫正。

平常的教学，我们要求同学数学作业本必需准时上交，目的是为了准时发觉问题，准时设法解决同学作业中存在的问题，仔细落实订正的作用，将反馈与矫正落到实处，切实抓好当天的问题当天了解、当天解决、矫正到位，也就是说反馈要适时，矫刚要到位。

另外我们还应留意反馈来的信息是否真实，矫正的方法是否得力，由于反馈的信息虚假或不全真实，那么我们就发觉不了问题，就不能全面地了解把握同学的状况，也就不会实行准时、正确的矫正措施。

我认为要留意以下几个方面：一、留意反馈矫正的准时性课堂教学中应留意引导同学上课集中精力，勤于思索，乐观动口、动手。

可利用提问或板演等多种方式得到同学的反馈信息，一般我们应把提问、解答、讲评、改错紧密的结合为一体，留意辅导其学习方法，并针对其学习上的缺漏予以辅导订正，作业准时批改，当天问题当天解决，准时的做好信息反馈。

做好月考及模拟考试中成果不抱负的同学学问缺漏状况的统计及分析，进行针对性的评讲，要求同学做好纠错记录，预备特地的纠错本，便于同学把易错的题型精确的订正，并不易遗忘。

针对性的进行跟踪训练及检查。

同时不要把讲评和改错拖得太长。

最好当堂问题当堂解决，准时反馈在当日为好。

10/ (4)相贴:即测量爪与被测零件外径处紧紧相贴。

(5)读数:即读取游标卡尺的测量数据（四）游标卡尺的刻线原理※难点刻线原理：利用主尺刻线间距和游标刻线间距之差来进行小数读数。

精度：游标尺总的刻度数的倒数。

（1）精度为0.1mm,游标卡尺的刻线原理:主尺最小刻度1mm，游标尺10等分，总长9mm，游标尺，每一等分就是9/10mm，游标尺每一等分与主尺最小刻度相差1/10mm，准确度1/10mm（0.1 mm ）即精度为0.1mm。

如下图所示。

（2）精度为0.05mm,游标卡尺的刻线原理:主尺最小刻度1mm，游标尺20等分，总长19mm，游标尺，每一等分就是19/20mm，游标尺每一等分与主尺最小刻度相差1/20mm，准确度1/20mm（0.05 mm ）即精度为0.05mm。

如下图所示：（3）精度为0.02mm,游标卡尺的刻线原理:主尺最小刻度1mm，游标尺50等分，总长49mm，游标尺，每一等分就是49/50mm，游标尺每一等分与主尺最小刻度相差1/50mm，准确度1/50mm（0.02 mm ）即精度为0.02mm。

投影，讲解探讨讲解三种精度游标卡尺的刻度线原理结合实际记忆思考领悟游标卡尺的刻线原理理解、掌握25/（五）、游标卡尺的读数步骤※重点例一：30mm+6*0.1=30.6mm例二：10mm+18*0.05=10.9mm例三：25mm+24*0.02=25.48mm步骤一、整数部分：在主尺上读出游标尺0刻度左边的刻度。

（带单位，mm）【练习】将任务一中尺寸的整数部分读数准确读出来，并填写。

步骤二：小数部分：找出游标尺与主尺重合的刻度线，重合的刻度数*精度。

（带单位，mm）【练习】将任务一中尺寸的小数部分读数准确读出来，并填写。

投影PPT进行一一讲解举例讲解掌握三部骤读数法7/ 7/步骤三：把整数部分和小数部分加起来，单位为mm练习一、游标卡尺读数练习一练习二、游标卡尺读数练习二练习三、游标卡尺读数练习三（六）、读数时应注意以下几点（1）游标卡尺的左边界不是0。

《游标卡尺的使用》教案精品公开课第一章：课程介绍1.1 课程目标了解游标卡尺的基本概念和结构学会使用游标卡尺进行测量掌握游标卡尺的维护和保养方法1.2 教学方法讲解与示范相结合实践操作练习互动问答与解答1.3 教学内容游标卡尺的定义与作用游标卡尺的种类与结构游标卡尺的使用方法第二章：游标卡尺的基本概念和结构2.1 游标卡尺的定义介绍游标卡尺作为一种测量工具的定义和特点2.2 游标卡尺的种类手动游标卡尺电子游标卡尺数字式游标卡尺2.3 游标卡尺的结构主体结构游标尺测量爪锁紧装置第三章：游标卡尺的使用方法3.1 游标卡尺的摆放确保游标卡尺平稳放置测量爪张开适当距离3.2 游标卡尺的读数方法认识游标卡尺的刻度准确读取测量结果3.3 游标卡尺的测量操作将被测量物放置在游标卡尺的测量爪之间缓慢闭合测量爪，直至听到卡尺的“咔哒”声读取测量结果第四章：游标卡尺的维护和保养4.1 清洁游标卡尺使用干净的布擦拭游标卡尺的表面和测量爪清除游标卡尺上的污垢和灰尘4.2 润滑游标卡尺适量涂抹润滑油或润滑脂确保游标卡尺的移动顺畅4.3 存储游标卡尺将游标卡尺放置在干燥通风的环境中避免游标卡尺受到撞击或剧烈振动第五章：实践操作与练习5.1 实践操作教师演示游标卡尺的使用方法学生跟随教师操作，进行实际测量练习5.2 练习题目测量不同物体的长度、宽度和高度记录测量结果并进行比对5.3 解答疑问学生提问，教师解答讨论游标卡尺使用中遇到的问题和解决方案第六章：游标卡尺的扩展应用6.1 测量内部尺寸介绍如何使用游标卡尺测量孔洞的内部尺寸演示测量步骤和注意事项6.2 测量深度讲解如何使用游标卡尺测量深度展示深度测量attachments 的使用方法6.3 测量角度说明游标卡尺在测量小角度中的应用展示如何使用游标卡尺测量角度第七章：游标卡尺的误差分析7.1 误差来源讨论游标卡尺测量误差的可能来源包括仪器精度、环境因素、操作者技能等7.2 误差计算介绍如何计算游标卡尺的系统误差和随机误差解释误差对测量结果的影响7.3 减小误差的方法探讨如何通过校准、正确操作和环境控制减小误差强调遵循操作规程的重要性第八章：高级测量技巧8.1 连续测量讲解如何进行连续测量以提高效率展示如何记录和分析连续测量数据8.2 快速测量技巧介绍快速测量技巧，如“三点测量法”演示如何在实际操作中应用这些技巧8.3 多工具配合使用讨论如何与其他测量工具（如卷尺、角度计）配合使用以提高测量精度说明不同工具间的协作方式第九章：安全操作与合规性9.1 安全操作规程强调遵守安全操作规程的重要性介绍游标卡尺使用中的安全注意事项9.2 设备维护安全说明在维护和清洁游标卡尺时的安全措施避免潜在的伤害和设备损坏9.3 合规性要求讨论游标卡尺使用的行业标准和规范解释不符合规定的潜在后果10.1 课程回顾回顾本节课的重点内容确保学生理解并能够正确操作游标卡尺10.2 学生表现评估评估学生的实践操作和理论知识掌握情况提供反馈和建议以促进学生改进10.3 作业与自学推荐布置相关的作业和练习题推荐further reading 或在线资源以便学生深入学习和参考重点和难点解析一、课程介绍中的课程目标：理解游标卡尺的基本概念、结构和维护保养方法。

《游标卡尺的使用》教案精品公开课第一章：课程介绍1.1 课程目标了解游标卡尺的基本概念和结构学会正确使用游标卡尺进行测量掌握游标卡尺的维护和保养方法1.2 教学方法讲授与示范相结合实操练习与互动问答分组讨论与分享心得1.3 教学内容游标卡尺的种类与作用游标卡尺的构造与原理游标卡尺的使用步骤与注意事项第二章：游标卡尺的种类与作用2.1 游标卡尺的种类固定游标卡尺公英制游标卡尺电子游标卡尺数字游标卡尺2.2 游标卡尺的作用长度测量深度测量孔径测量高度测量第三章：游标卡尺的构造与原理3.1 游标卡尺的构造尺身游标测爪固定螺丝测量深度附件3.2 游标卡尺的原理游标原理测量范围与精度测量力与测量速度第四章：游标卡尺的使用步骤与注意事项4.1 使用步骤清洁游标卡尺调整游标卡尺固定测爪测量长度测量深度读取测量结果4.2 注意事项测量前检查游标卡尺是否归零避免用力过猛导致损坏测量过程中保持游标卡尺平稳避免测量过程中摆动或震动使用完毕后及时归位并存放第五章：游标卡尺的维护和保养5.1 游标卡尺的维护定期清洁游标卡尺检查游标卡尺的磨损情况润滑活动部件更换磨损的测爪或游标5.2 游标卡尺的保养存放时避免受潮或受尘避免长时间暴露在高温或低温环境中使用干净的布擦拭游标卡尺避免使用酒精或其他化学剂清洁游标卡尺第六章：游标卡尺的实际操作演示6.1 操作演示内容演示如何正确使用游标卡尺进行长度、深度、孔径和高度的测量展示如何调整游标卡尺的零位展示如何读取游标卡尺的测量结果演示如何使用游标卡尺进行测量误差的基本分析6.2 操作演示步骤准备测量样品，包括不同长度、深度和孔径的工件演示游标卡尺的组装和拆卸过程展示如何对游标卡尺进行校准进行各种测量操作，并展示如何记录测量数据讨论测量结果的准确性和可能出现的误差第七章：游标卡尺的使用案例分析7.1 案例分析目的通过实际案例分析，使学员更好地理解游标卡尺在工程测量中的应用学会解决实际操作中可能遇到的问题7.2 案例分析内容分析不同行业中游标卡尺的使用案例探讨游标卡尺在精密制造、机械加工、汽车维修等领域的应用分析案例中测量任务的需求、测量方法的选择、测量结果的评估等方面7.3 案例分析步骤选取典型案例进行讲解和分析学员分组讨论，分享各自对案例的理解和解决方案第八章：游标卡尺的测量误差分析8.1 误差来源游标卡尺本身的制造误差操作者的读数误差测量环境的影响（如温度、湿度）测量样品的影响（如表面粗糙度、形状误差）8.2 误差分析方法系统误差与随机误差的区分误差的大小、方向和稳定性分析测量不确定度的计算8.3 误差减小与补偿方法校准游标卡尺以减小系统误差改进测量方法和使用技巧以减小随机误差采用适当的测量程序和设备以补偿环境因素的影响第九章：游标卡尺的替代测量工具9.1 替代工具概述介绍其他常见的测量工具，如外径千分尺、内径千分尺、百分表等比较这些工具与游标卡尺的优缺点和适用场合9.2 替代工具的使用方法详细讲解其他测量工具的基本使用方法和操作步骤展示如何与其他工具配合使用以提高测量效率和精确度9.3 选择合适的测量工具讨论在实际工作中如何根据测量需求选择合适的工具强调在不同情况下灵活运用不同工具的重要性10.1 课程回顾复习本课程的主要内容和知识点回顾游标卡尺的使用技巧和实际操作经验10.2 常见问题解答针对学员在课程中提出的问题进行解答和讨论分析学员在实操中遇到的问题并提供解决方案10.3 课程考核进行实操考核，检验学员对游标卡尺使用的掌握程度提交一份游标卡尺使用心得报告，包括学习体会和案例分析进行理论知识考核，测试学员对游标卡尺相关知识的了解重点和难点解析重点环节1：游标卡尺的种类与作用需要重点关注的原因：了解游标卡尺的种类和作用对于选择合适的测量工具和正确进行测量至关重要。

公开课教案教者赵秀梅班级12数控级别区级科目极限配合与技术测量课题游标卡尺的使用课型新授课日期2013.10.8教学目标1、了解游标卡尺的结构,初步掌握游标卡尺的使用方法。

2、理解游标卡尺的刻线原理及读数方法,能熟练、准确的使用游标卡尺测量工件并进行读数。

3、懂得游标卡尺正确使用和保养。

4、通过学生分组实验，培养学生的观察能力和实践能力。

5、培养学生学习的兴趣，激发学习的积极性、主动性。

教学重点游标卡尺的使用方法及熟练、准确的使用游标卡尺测量工件并进行读数。

教学难点游标卡尺的刻线原理。

研究点探索职业学校专业理论教学与实践操作的紧密结合点，为专业发展服务教学准备准备实验器材教学方法讲授法、演示法、理论实践一体化教学教学用具游标卡尺、工件教学程序教学内容教师活动学生活动一、新课导入同学们运用工具对工件进行长度测量，并记录下测量结果。

你的小数位测量结果是怎么得到的呢？在机械制造中如何来更高精度的测量尺寸呢？游标卡尺就是一种应用非常广泛的能直接读数的量具，能得到精确测量结果。

教师：布置任务教师：提问每组学生测量结果教师：投影零件图发放游标卡尺，让学生测量工件学生：动手测量记录结果回答学生：思考二、新课教学（一）、游标卡尺的用途:游标卡尺能直接测量内径、外径、孔距、高度和深度等。

（二）、游标卡尺的使用1、测量工件的方法1）使用前，应将量爪闭合，检查提问：游标卡尺能测量零件的哪些尺寸？怎么来测量呢？投影，讲解学生：感知回答掌握测量工件的方法尺身与游标的零线是否重合。

否则将予以校正。

2）测量外径和宽度时，应使卡口宽度尺寸大于被测量尺寸，然后推动游标，使量爪平面与被测量的直径垂直或与被测平面平行接触。

3）测量内孔前应使卡口开口尺寸小于被测量孔径尺寸，然后推动游标，使量爪平面与被测平面吻合。

2、测量工件的注意事项1）游标卡尺是一种中等精度的量具，不能测量精度较高的尺寸2）不能用游标卡尺去测量毛坯的尺寸，否则容易损坏。
