锁脚钢管及锚杆施工技术交底

锚杆施工技术交底锚杆施工技术交底1. 前言锚杆施工是土木工程中一项重要的支护技术，用于解决土体的稳定性问题。

本文档旨在对锚杆施工技术进行详细的交底，以确保施工人员能够正确理解和掌握施工过程中的各项要点。

2. 施工准备2.1 施工前的调查与设计在进行锚杆施工之前，必须进行细致的现场调查和设计工作。

调查工作包括土质勘察、地下水位调查等，设计工作包括锚杆的数量和布置、材料的选择等。

2.2 施工材料准备锚杆施工所需的材料包括锚杆、锚固胶等。

在施工前，必须检查这些材料的质量和数量，确保其符合施工要求。

3. 施工过程3.1 挖孔挖孔是锚杆施工的第一步，必须按设计要求进行。

施工人员必须确保挖孔的位置正确、孔壁光滑，并且没有破损。

3.2 清洗孔洞挖孔后，必须对孔洞进行清洗。

清洗工作可以使用水冲洗或者气压吹扫的方式，目的是去除孔洞中的杂物和土层。

3.3 安装锚杆安装锚杆是整个施工过程的核心环节。

在安装锚杆之前，必须检查锚杆的质量和长度是否符合要求。

安装时，施工人员必须确保锚杆的垂直度和水平度，并且紧固螺母时要均匀力适度。

3.4 注浆注浆是固定锚杆的重要步骤。

在注浆之前，必须检查注浆设备的性能和工作状态。

注浆时，施工人员必须确保注浆剂的性能和浆液的流动性，并且要控制好注浆的速度和压力。

3.5 负荷传递负荷传递是锚杆施工的最后一步。

在负荷传递之前，必须检查负荷传递装置的性能和安装位置。

负荷传递时，施工人员必须确保负荷的传递平稳和可靠，避免引起安全事故。

4. 施工质量控制为了保证锚杆施工的质量，必须进行严格的质量控制。

控制点包括挖孔深度、锚杆的垂直度和水平度、注浆的浆液流动性等。

对于质量不合格的情况，必须及时采取措施修复或者更换。

5. 施工安全措施在锚杆施工过程中，必须严格遵守相关的安全规定。

施工人员必须佩戴安全帽、安全鞋，并且要定期检查和维护施工设备的安全性能。

扩展内容：1. 本文档所涉及附件如下：- 锚杆施工设计图纸- 锚杆施工工序表- 锚杆的质量检验记录表- 锚固胶的质量检验报告2. 本文档所涉及的法律名词及注释：- 锚杆：一种用于支护土体的杆状结构物- 注浆：将浆液通过注浆设入孔洞中，以增加土体的稳定性 - 负荷传递：将锚杆的负荷通过负荷传递装置传递到土体中，以增加土体的承载能力。

西安富力城J1J2支护工程锚杆锚索施工安全交底施工单位北京中原五环拆除有限公司监理单位一、职业健康安全目标：无死亡事故、无重大重伤事故、无重大交通事故、无重大中毒事故、无重大火灾事故。

二、安全注意事项及预防措施1、施工现场的临时用电应严格执行现行《施工现场临时用电安全技术规范》（JGJ46-2005）。

夜间施工时，现场应设有保证施工安全要求的照明设施。

2、施工作业人员，必须遵守本工种的各项安全技术操作规程。

作业人员、进入现场人员必须按规定佩戴和使用劳动防护用品。

严禁违章赤脚或穿拖鞋作业。

3、作业人员必须定期进行身体检查，诊断患有心脏病、贫血、高（低）血压、癫痫、恐高症等其他不适宜从事高处作业的疾病，不得从事高处作业。

在工作前和工作中均不得食用酒精类饮料，不应在禁止烟火的场所吸烟。

4、如出现危及或可能伤及人员的危险时，所有相关的工作应停止直至危险状态得到消除。

5、任何表现出不安全因素的设备和工具必须立即停止使用，直至处于安全状态或从施工区域移出或更换。

6、遇雨天应作好防雨准备，设置安全警示标志，防止坍塌事故发生。

7、控制箱电气开关、闸刀等须设置防雨棚或防雨罩，设漏电保护器以防漏电。

8、施工前，应认真进行技术交底，应认真检查支护作业区及周边边坡的稳定情况，排除危石及障碍物，确保在安全的状态下进行边坡支护施工。

施工中应分工明确、统一指挥。

9、施工机具应设置在安全地带，各种设备应处于完好状态。

张拉设备应可靠，张拉时应采取防护措施，防止夹具飞出伤人，机械设备的运转部位应用安全防护装置。

操作人员必须戴防护眼镜，防止浆液射入眼镜内。

如有浆液射入眼镜内，必须进行充分冲洗，并及时到医院进行治疗。

10、施工中，应定期检查电源电路和设备的电器部件；电器设备应接地、接零，并由操作人员安装操作。

电缆电线必须架空，严格遵守施工现场临时用电安全技术规范，确保用电安全。

11、高压液体和压缩机管道的耐久性应符合要求，管道连接应牢固可靠，防止软管破裂、接头断开，导致浆液飞溅和软管甩出的伤人事故。

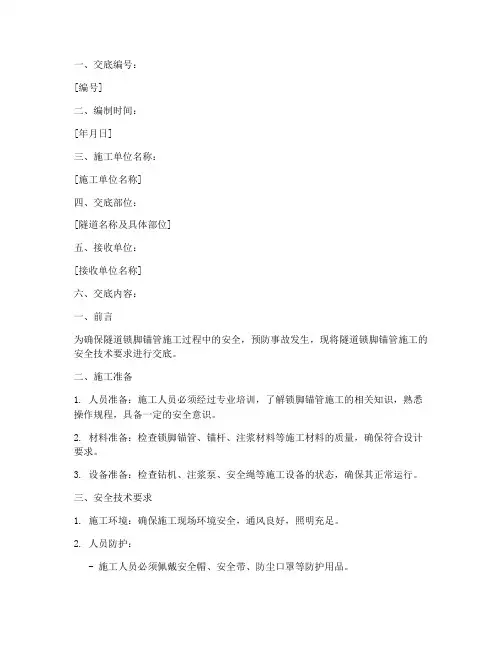

一、交底编号：[编号]二、编制时间：[年月日]三、施工单位名称：[施工单位名称]四、交底部位：[隧道名称及具体部位]五、接收单位：[接收单位名称]六、交底内容：一、前言为确保隧道锁脚锚管施工过程中的安全，预防事故发生，现将隧道锁脚锚管施工的安全技术要求进行交底。

二、施工准备1. 人员准备：施工人员必须经过专业培训，了解锁脚锚管施工的相关知识，熟悉操作规程，具备一定的安全意识。

2. 材料准备：检查锁脚锚管、锚杆、注浆材料等施工材料的质量，确保符合设计要求。

3. 设备准备：检查钻机、注浆泵、安全绳等施工设备的状态，确保其正常运行。

三、安全技术要求1. 施工环境：确保施工现场环境安全，通风良好，照明充足。

2. 人员防护：- 施工人员必须佩戴安全帽、安全带、防尘口罩等防护用品。

- 高空作业人员必须系好安全绳，确保安全。

3. 施工操作：- 锁脚锚管钻孔时，应严格按照设计要求进行，确保钻孔深度、角度、孔径等符合规范。

- 锚杆安装时，应确保锚杆与锁脚锚管连接牢固，注浆饱满。

- 注浆作业时，应控制好注浆压力，防止浆液溢出。

4. 应急措施：- 施工过程中，如发现异常情况，应立即停止施工，采取相应措施进行处理。

- 设立应急预案，确保在发生事故时能够迅速、有效地进行救援。

四、安全注意事项1. 严格执行施工方案，不得擅自改变施工工艺。

2. 加强施工现场的管理，确保施工人员遵守操作规程。

3. 定期检查施工设备，发现问题及时维修。

4. 加强安全教育，提高施工人员的安全意识。

五、交底总结隧道锁脚锚管施工是一项重要的工作，关系到隧道结构的稳定性和施工安全。

各施工人员应严格按照安全技术要求进行施工，确保工程质量和施工安全。

六、签字确认施工单位：[施工单位负责人签字]接收单位：[接收单位负责人签字][日期]。

锚杆施工现场技术交底背景在基础设施建设领域，锚杆施工是一项非常重要的技术。

锚杆能够在土壤中产生不可压缩的有效长度，增加土体的抗拉性能，保证土壤的稳定性，同时能够承担部分荷载。

在锚杆施工现场，技术交底是确保锚杆施工顺利进行的重要步骤，本文将详细介绍锚杆施工现场技术交底的流程、注意事项和常用术语。

技术交底的流程锚杆施工现场技术交底的流程主要包括以下几个步骤：步骤一：准备资料在技术交底前，施工方需要准备相关的技术资料。

这些资料包括设计图纸、施工方案、材料说明书等。

施工方需要根据这些资料了解锚杆的类型、数量、施工要求和质量标准等。

步骤二：选定施工人员施工人员是锚杆施工中最关键的角色之一。

施工方需要选定施工人员，确保他们具备相关的技能和经验。

施工人员需要了解施工技术的要点、安全操作规程以及施工期间的常见问题等。

步骤三：现场勘察在锚杆施工前，施工方需要进行现场勘察。

现场勘察是为了确认施工条件是否符合要求，以及确定施工人员应采取的具体措施。

勘察过程需要仔细观察勘察范围内的地质构造、土壤状态和周边环境等信息。

步骤四：逐项交底技术交底需要逐项进行，确保施工人员能够知晓每个环节的技术要求。

交底内容包括锚杆的设计要求、钻孔要求、钢材质量要求、浆液配比要求、锁具紧固规范要求、防护措施要求等内容。

投入使用的各种药液的药液涵盖范围、使用方法、注意事项和预防措施等也要详细交底，确保施工人员了解所有的施工要点。

步骤五：确认内容技术交底完毕后，施工人员需要对交底内容进行确认。

确认包括日常施工的文件和技术措施等。

注意事项在锚杆施工现场技术交底中，需要注意以下几个问题：注意事项一：安全施工人员需要在保证安全的前提下进行施工。

施工方要充分了解现场地质情况、周围环境和施工条件等，制定相应的安全措施和应急预案，确保施工人员的安全。

注意事项二：文明施工锚杆施工需要现场协调，施工人员需要遵守文明施工规程，保持良好的施工作风，防止对环境造成污染和噪音等影响。

分项工程质量技术交底监理单位：温州市交通工程监理咨询有限公司编号：HCSD0012施工单位浙江交隧集团有限公司工程名称海城隧道交底日期2015年11月5日交底项目隧道锁脚锚管（锚杆）施工技术交底交底范围：适用于海城隧道锁脚锚管（锚杆）施工。

由于隧道Ⅳ、Ⅴ级围岩采用台阶法施工开挖，拱部钢架安装后，暂时不能封闭成环，安全质量隐患大，锁脚锚管通过约束其沿洞轴方向的转动自由度，合理的锚管长度和打入角度不仅有利于限制围岩的变形，而且有助于支护结构承载力的发挥。

一、技术要求1设计要求1)、主洞隧道（分离式）锚杆采用Φ42径向注浆小导管或Φ25先锚后灌式中空注浆锚杆，施工中可利用系统锚杆作微调作为拱架锁脚锚杆。

锁脚锚管（杆）施作时其规格型号、长度及根数必须符合设计要求（规格型号Φ42×4mm热轧无缝钢管，L=6m;或V级Φ25×5mm，L=4m，IV级Φ25×5mm，L=3.5m），每拱脚部位设置两根，施工中若有必要，可按现场情况增加锁脚根数，确保拱架加固牢靠）。

2)、辅洞隧道（分离式）锚杆采用Φ42径向注浆小导管或Φ25先锚后灌式中空注浆锚杆，施工中可利用系统锚杆作微调作为拱架锁脚锚杆。

锁脚锚管（杆）施作时其规格型号、长度及根数必须符合设计要求（规格型号Φ42×4mm热轧无缝钢管，L=6m;或V级Φ25×5mm，L=3.5m，IV级Φ25×5mm，L=3.0m），每拱脚部位设置两根，施工中若有必要，可按现场情况增加锁脚根数，确保拱架加固牢靠）。

3）、锚杆注浆料采用纯水泥浆或1：1水泥中空注浆锚杆，水胶比为0.4～0.5。

采用水泥中空注浆锚杆时砂子粒径不应大于1mm,水泥应通过检验后才可以使用。

二、工艺流程立拱架→钻孔→验收孔深→锚管制作及安装→U型或L型卡筋焊接固定1）立架：按照设计要求立钢架2）钻孔：立架后即时进行锁脚锚管施工，钻孔前先标识出需钻孔的位置，钻孔角为30°进行钻孔，位置位于拱脚上方30cm处，钻孔深度大于锚管锚固长度的95%，但超长值不大于10cm。

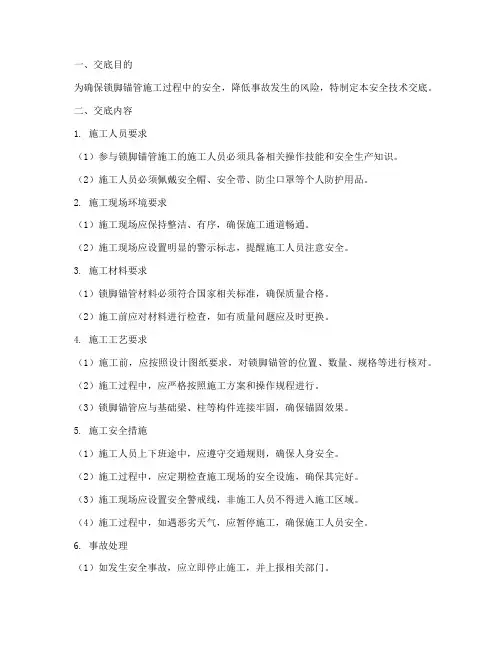

一、交底目的为确保锁脚锚管施工过程中的安全，降低事故发生的风险，特制定本安全技术交底。

二、交底内容1. 施工人员要求（1）参与锁脚锚管施工的施工人员必须具备相关操作技能和安全生产知识。

（2）施工人员必须佩戴安全帽、安全带、防尘口罩等个人防护用品。

2. 施工现场环境要求（1）施工现场应保持整洁、有序，确保施工通道畅通。

（2）施工现场应设置明显的警示标志，提醒施工人员注意安全。

3. 施工材料要求（1）锁脚锚管材料必须符合国家相关标准，确保质量合格。

（2）施工前应对材料进行检查，如有质量问题应及时更换。

4. 施工工艺要求（1）施工前，应按照设计图纸要求，对锁脚锚管的位置、数量、规格等进行核对。

（2）施工过程中，应严格按照施工方案和操作规程进行。

（3）锁脚锚管应与基础梁、柱等构件连接牢固，确保锚固效果。

5. 施工安全措施（1）施工人员上下班途中，应遵守交通规则，确保人身安全。

（2）施工过程中，应定期检查施工现场的安全设施，确保其完好。

（3）施工现场应设置安全警戒线，非施工人员不得进入施工区域。

（4）施工过程中，如遇恶劣天气，应暂停施工，确保施工人员安全。

6. 事故处理（1）如发生安全事故，应立即停止施工，并上报相关部门。

（2）事故发生后，应迅速采取有效措施，防止事故扩大。

（3）事故调查组应对事故原因进行调查，并提出整改措施。

三、注意事项1. 施工人员应严格按照操作规程进行施工，不得擅自更改施工方案。

2. 施工过程中，如发现安全隐患，应立即停止施工，并上报相关部门。

3. 施工现场应加强安全管理，确保施工人员安全。

四、交底时间本安全技术交底自发布之日起执行，直至锁脚锚管施工完成。

五、接受交底人员（1）项目经理（2）施工员（3）安全员（4）施工班组全体成员六、签字确认项目经理：________________施工员：________________安全员：________________施工班组全体成员：________________（注：本模板仅供参考，具体施工安全措施应根据实际工程情况进行调整。

锚杆锚索边坡防护施工交底一、施工方法（1）锚索框架防护在施工前，首先对原材料进行试验，并进行张拉设备的配套标定工作，碎配合比试验设计，然后按如下步骤进行施工：施工放样f边坡清理及孔位布置f搭设平台、钻孔f清孔f安装预应力钢绞线及锚固端注浆f框架碎施工（钢筋加工和模板安装）f按程序分级张拉预应力钢绞线锚固f二次注浆f封锚、碎强度检测。

1、造孔：放样布孔，根据边坡开挖面的立面图，按4mX3.5m的间距要求将锚孔位置放在坡面上，采用Φ50钢管脚手架搭设施工作业平台，平台用锚杆固定于坡面。

钻机用卷扬机提升到平台上安装就位,保证钻头与边坡片面交角为53。

或63°（根据坡度决定），钻机就位后自上而下进行钻孔作业，钻孔使用液压潜孔钻机施钻，采用无水钻进的干法作业。

以确保边坡地质条件不被恶化，保证孔壁稳定性。

钻孔过程中专人负责，对地质情况及钻进情况详细记录，每钻进2米或地质变化时取土样，土样存放备查。

在钻孔过程中，对每个孔的地层变化、钻进状态、地下水及一些特殊情况，及时反馈、采取措施。

若遇地层松动破碎时，采用跟进套管的钻进技术，以确保孔壁完整不坍；如遇坍孔，立即停钻，进行固壁灌浆处理，待水泥初凝后，重新清孔钻进。

当采用注浆护壁时，在浆液中可掺入适当剂量的速凝剂（初凝时间控制在3〜8min）,浆液初凝后即可继续钻进。

如果锚固端在预定位置提前进入或未能达到弱风化层，应提请变更设计。

钻孔过程使用测斜仪检测钻孔的角度及顺直度，及时纠偏,保证钻孔斜度控制在允许误差土1°之内。

为了确保锚孔深度,保证锚固段不小于设计长度，实际钻孔深度要大于设计深度O.4m,且必须嵌入弱风风岩层。

2、清孔：钻孔结束后用高压风进行清孔，孔壁不得有粘土或粉砂。

石屑和岩粉通过大量高压空气沿孔向孔口吹出，孔口处粉尘过大，易碍操作工人的视线影响操作，必须对孔口进行喷洒水雾的除尘方法，使岩粉与水雾同时沉积于地面，以保证动力不易损坏及影响操作工人的健康。
