产 品 手 册 磁粉制动器、磁粉离合器是一种性能优越的自动控制元件。
它以磁粉为工作介质,以激磁电流为控制手段,达到控制制动或传递转矩的目的。
其输出转矩与激磁电流呈良好的线性关系而与转速或滑差无关,并具有响应速度快结构简单等优点。
广泛应用于印刷、包装、造纸及纸 品加工、纺织、印染、电线、电缆、橡皮革、金属箔带加工等有关卷取装置的张力自动控制系统中,与我公司生产的ZK型张力控制仪及张力检测传感器配套可组成成套张力自动控制系统。
磁粉制动器还可作为模拟加载器使用,与CGQ型转矩转速传感器及我公司生产的TR-1转矩转速功率测量仪配套组成成套测功装置,广泛用于电机、内燃机、变速箱等动力及传动机械的功率,效率测量。
磁粉离合器还可用于缓冲起动、过载保护、调速等。
一、基本特性1、激磁电流---力矩特性 激磁电流与转矩基本成线性关系,通过调节激磁电流可以控制力矩的大小。
其特性如图A所示。
2、转速——力矩特性力矩与转速无关,保持定值。
(激磁电流不变时,在允许的滑差转速范围内转矩不受转速高低变化的影响)静力矩和动力矩没有差别。
其特性如图B所示。
3、负载特性磁粉制动器的允许滑差功率,在散热条件一定时,是定值。
其实际选用选型时,实用滑差功率需在允许滑差功率以内。
使用转速高时,需降低力矩使用。
其特性如图如图C所示.例:CZ-10型磁粉制动器: 额定力矩:M=100N.m 滑差功率:P=7KW 则转速:n=670rpm 如转速:n=1500rpm时连续运行,则允许力矩应为M=9550P/n=9550×7/1500=45N.m(式中9550为单位换算常数) 即如转速提高为1500rpm时,力矩只能在45N.m以下连续使用。
否则温度连续升高。
产 品 手 册 二、使用及注意事项:1、磁粉制动器、磁粉离合器用直流电作激磁电源。
建议使用我公司生产的WLK控制器。
2、磁粉制动器、磁粉离合器在运输过程中,常使磁粉聚集到某处,甚至会出现"卡死"现 象,此时只需将制动器或离合器整体翻动,使磁粉松散开来,或用杠杆撬动。

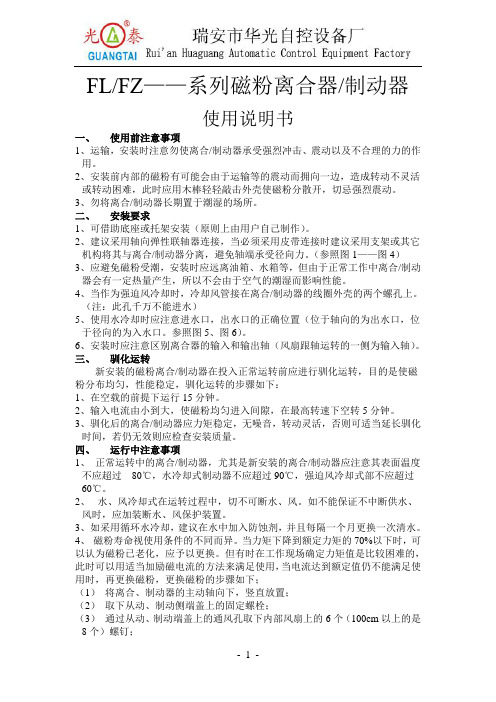

FL/FZ——系列磁粉离合器/制动器使用说明书一、使用前注意事项1、运输,安装时注意勿使离合/制动器承受强烈冲击、震动以及不合理的力的作用。
2、安装前内部的磁粉有可能会由于运输等的震动而拥向一边,造成转动不灵活或转动困难,此时应用木棒轻轻敲击外壳使磁粉分散开,切忌强烈震动。
3、勿将离合/制动器长期置于潮湿的场所。
二、安装要求1、可借助底座或托架安装(原则上由用户自己制作)。
2、建议采用轴向弹性联轴器连接,当必须采用皮带连接时建议采用支架或其它机构将其与离合/制动器分离,避免轴端承受径向力。
(参照图1——图4)3、应避免磁粉受潮,安装时应远离油箱、水箱等,但由于正常工作中离合/制动器会有一定热量产生,所以不会由于空气的潮湿而影响性能。
4、当作为强迫风冷却时,冷却风管接在离合/制动器的线圈外壳的两个螺孔上。
(注:此孔千万不能进水)5、使用水冷却时应注意进水口,出水口的正确位置(位于轴向的为出水口,位于径向的为入水口。
参照图5、图6)。
6、安装时应注意区别离合器的输入和输出轴(风扇跟轴运转的一侧为输入轴)。
三、驯化运转新安装的磁粉离合/制动器在投入正常运转前应进行驯化运转,目的是使磁粉分布均匀,性能稳定,驯化运转的步骤如下:1、在空载的前提下运行15分钟。
2、输入电流由小到大,使磁粉均匀进入间隙,在最高转速下空转5分钟。
3、驯化后的离合/制动器应力矩稳定,无噪音,转动灵活,否则可适当延长驯化时间,若仍无效则应检查安装质量。
四、运行中注意事项1、正常运转中的离合/制动器,尤其是新安装的离合/制动器应注意其表面温度不应超过80℃,水冷却式制动器不应超过90℃,强迫风冷却式部不应超过60℃。
2、水、风冷却式在运转过程中,切不可断水、风。
如不能保证不中断供水、风时,应加装断水、风保护装置。
3、如采用循环水冷却,建议在水中加入防蚀剂,并且每隔一个月更换一次清水。
4、磁粉寿命视使用条件的不同而异。
当力矩下降到额定力矩的70%以下时,可以认为磁粉已老化,应予以更换。
产品说明
微型磁粉离合器也可称之为小型磁粉离合器,它是由输入轴与输出轴合并的而成的一种自动化执行元件。
在两轴之间的空间填有颗粒状的磁粉,当磁粉性线圈导电时,就会产生磁力和磁粉生产硬化现象,在连续滑动之间把转矩传达,当磁性线圈不导电时,转矩不会从输入轴传达输出轴。
微型磁粉离合器与微型磁粉制动器的工作原理相似,只是把传动单元变成了固定单元。
LH型空心轴、止口支撑、超薄磁粉制动器型号标准参照日本三菱电机LH-YN型产品、LH-YH型产品,公司产品和日本原装产品的安装尺寸上可以互换,在性能使用上可以替代日本原装产品,降低设备维护与制造成本。
公司LH型空心轴磁粉制动器可选型号在日本三菱基础上进一步进行了开发,目前有LH3YN、LH6YN、LH12YN、LH25YN、LH50YN、
LH100YN等型号可供选择。
联合型超薄磁粉制动器允许的滑差功率比较低,主要满足中低档次机械生产需要。
注:日本原装产品在规格型号的标注上和公司略有差别,公司产品在字母之间的数值直接表示该产品的额定转矩(单位N?M),日本三菱产品规格型号标识字母之间的数值为额定转矩十分之一。
空心轴磁粉制动器可称之为空心轴磁粉刹车器,其与磁粉制动器(单轴型)的工作原理是一致的,只是两者在构造与设计方面略有差异。
空心轴磁粉制动器分为内壳旋转型中空轴磁粉制动器与外壳旋转型中空轴磁粉制动器两种类型,与其同类的产品空心轴磁粉离合器也是分为内壳旋转型与外壳旋转型两种。
使用注意事项:产品寿命:1、当把磁粉制动器与离合器当作卷取、卷出的连续滑动之用时,产品和寿命因会使用条件(相对滑动速度等)的不同而有差异。
但是一般而言,铁粉在定格电流中降低定格扭矩时的寿命约为4500~7500小时。
然而,有的情况是不可用于定格扭矩以下,故可以继续使用,寿命就可更加延长。
不过,即使是相同的滑动工作率,滑动旋转速度、意即相对旋转速度连续处于较高的状态时,寿命有减少的倾向,故设定时应当致力于减少相对旋转速度。
2、为了延长铁粉的寿命,使用时让容许滑动工作率较为充裕也是一种方式。
例如,以容许滑动工作率的50%来使用的话,寿命约可延长为双倍。
3、将从动构件当作输入侧的话,会长时间持续空转,铁粉受到搅拌,寿命会大幅度减弱。
请尽量避免这这种方法,如果在结构上无论如何都无法避免时,使用时请将电流设定为弱激磁状态。
以低速旋转(16RPM以下)进行运转时,用于张力控制等连续运转时,会产生稳定的稳定扭矩特性。
但是,伴随有空转的断续旋转时,加入电压之后,扭矩的启动有时会点延迟,不了避免这种状况,请依照下述进行使用。
1、即使卷出终了时,也持续给予弱激磁(定格的7-150%电流),使铁粉不要从动作面落下;2、请将增速后最低旋转速度高为16RPM。
特性注意项目1、:请注意输入侧与输出侧,并以正规的安装方法(将调整旋转侧当作输入侧)来使用铁粉制动器离合器。
如果机械的结构非得要输出入侧反安装的话,请务必以1000r/min以下来使用。
另外,多连多轴、转塔卷取等连续空转的使用方式是属于输出入侧反安装之较高速度旋转,不利于扭矩特性以及铁粉的使用寿命,故不推荐使用。
磁粉制动器说明书—天机传动
磁粉制动器是根据电磁原理和利用磁粉传递转矩的。
其具有激磁电流和传递转矩基本成线性关系的特点。
在同滑差无关的情况下能够传递一定的转矩,具有响应速度快、结构简单、无污染、无噪音、无冲击振动节约能源等优点。
是一种多用途、性能优越的自动控制元件。
现已被广泛应用于造纸、印刷、塑料、橡胶、纺织、印染、电线电缆、冶金、压片机以及其他有关卷取加工行业中的放卷和收卷张力控制。
磁粉制动器还经常被用于传动机械的测功加载和制动等。
磁粉制动器和磁粉离合器经常配对使用。
单轴磁粉制动器用途:
1、高速应答用;
2、缓冲起动,停止用:利用连结时的圆滑特性及定转矩特性达到缓冲起动和停止;
3、连续滑动、张力控制用;
4、模拟负载用;
5、转矩限制器用;
6、定位停止用;
7、动力吸收用。
由天机传动提供。
单出轴磁粉制动器-天机传动
台湾天机牌TJ-POD型单出轴型磁粉制动器俗称磁粉刹车器,它是现代工业机械领域最为常见的传动设备之一。
具有速度应答、耐用、结构简易、节能环保等特点,被广泛应用于工业机械领域的印刷机、包装机、纺织机、电线电缆、印染、橡胶以及其它工业机械的放卷及张力控制系统中,它还通常与双伸轴磁粉离合器、张力控制器配套使用,磁粉制动器有连续滑动、张力控制、定位停止、缓冲起动等多方面的用途。
用途,TJ-POD型单出轴磁粉制动器使用磁粉(磁性铁粉)传递扭矩,是纸张、电线、各种薄膜等长尺寸材料的放卷、张力控制系统不可缺少的传动设备,并通过张力控制器可进行自由控制、调节,实现恒张力。
如下图:
TJ-POD型单出轴磁粉制动器传递导扭矩可以大范围内控制,通过使用磁粉使工作面连续滑行,且与滑差转速无关可以获得持续稳定的扭矩。
由于采用了耐热性高的颗粒磁粉,从而可实现理想的冷却性能,即使在连续滑差运转也可放心使用。
磁粉制动器的工作面采取磁粉防漏结构,使用磁粉保持正常的动作,从而可以获得稳定的扭矩其静摩擦系数与动摩擦系数几乎一致,因此完全连结时不会产生振荡,并能相应的负载加减速度。
如下图:
在安装的时候,请将托架嵌合入安装板并固定好,必须使用弹性联轴器连接制动轴和负载轴,且此时轴间的同同心度、直角度等必须控制所使用弹性联轴节的允许范围以内。
如下图:
天机传动提供。
磁粉制动器参数
磁粉制动器参数
磁粉制动器是一种经济型制动器,由一个容量比较大的垫圈、隔离垫、磁铁圈、铝盘、轴承组成,并分别连接一个可调节的摩擦组件和一个液压组件。
它的工作原理是电气信号触发,通过液压组件产生力,使磁铁圈膨胀使磁铁圈与垫圈接触,从而产生制动力。
下面介绍常用的磁粉制动器参数:
1、锁紧力矩:指磁粉制动器可以产生的最大制动力,是制动器给机构所提供的制动值,单位是Nm(牛顿米)。
2、接触制动系数:指磁铁圈与垫圈接触后,制动系统所产生的制动值,单位是N/mm2。
3、最大运行转速:指磁粉制动器最高可以达到的转速,单位是rpm(转/分)。
4、噪音:指磁粉制动器的噪声,单位是dB(分贝)。
5、温度范围:指磁粉制动器最高可以工作的温度范围,其单位是℃。
以上就是常见的磁粉制动器参数,您可以根据自己需求选择适合自己的磁粉制动器参数。
- 1 -。
磁粉离合器使用说明书—天机传动磁粉离合器与磁粉制动器应用于收卷和放卷中连续滑动使用时,磁粉的寿命会因使用条件以及相对滑动速度等情况而变化,比如磁粉制动器与磁粉离合器的表面温度过高、负载过重、受潮、油水分侵入内部等情况。
但通常在容许连续滑差功率下使用时,在额定电流下降低扭矩时的磁粉制动离合器的磁粉寿命约能达到5000到8000小时左右。
在额定扭矩下使用时,由于磁粉制动器与磁粉离合器可以连续滑动使用,因而可以廷长使用寿命。
另外,就算是相同的滑差功率,当滑动转速以及相对转速持续为较高状态情况下,则对磁粉的寿命时间有缩短的倾向,因此建议请尽量设定较小的相对转速。
一般而言相对于容许连续滑差功率,如果能在较为良好的条件下使用,也可以廷长磁粉的使用寿命。
在50%容许连续滑差功率条件下进行使用时,磁粉离合器的磁粉使用寿命就会相对达到约2倍以上。
型號TJ-POC-B0.6KG 1.5 KG 2.5 KG 5 KG10 KG20 KG40 KG 定格转矩(N-m)6122550100200400电流(A)0.9 1.0 2.0 2.3 2.5 2.5 3.0允许转速(r/min)1500150015001500150010001000功率(W)701502303606008601300外形尺寸D140152186220290336398L110126122155177197239法兰盘联结尺寸D1(g7)60657090110130135 D2758085105130150160 L13333445 L2891012141515 d1*深度M5*8M6*9M6*10M6*12M10*14M10*15M12*15空心轴联结尺寸d(H7)16202530354550 b(F8)5688101414 L344495164778391 L43344897止口支撑尺寸D3(g7)8590100120150170180 D4100105115140180190210 L513141517202123 L624292636414243d2*深度M5*10M6*12M6*12M6*14M10*15M10*16M12*19由天机传动提供。
1 引言1.1 课题研究的背景及意义制动器是保障汽车安全运行、取得预期运行效益的最基本的使用性能,因此汽车制造厂、使用者、汽车维修和管理人员都很重视车辆的制动性。
随着车辆技术的进步和汽车行驶速度的提高,这种重要性日渐突出,众多的汽车工程师在改进汽车制动性能的研究中倾注了大量的心血。
目前关于汽车制动的研究主要集中在制动控制方面,包括制动控制的理论和方法以及采用新的技术。
最原始的制动控制只是驾驶员操纵一组简单的机械装置向制动器施加作用力,那时的车辆质量比较小,速度比较低,机械制动虽已满足车辆制动的需要,但随着汽车自身质量的增加,助力装置对机械制动器来说已显得十分必要。
这时,开始出现真空助力装置。
1932年生产的质量生产的质量为2860kg的凯迪拉克V16车四轮采用直径419.1mm的鼓式制动器,并有制动踏板控制的真空助力装置。
林肯公司也于1932年推出V12轿车,该车采用通过四根软索控制真空加力器的鼓式制动器。
随着科学技术的发展及汽车工业的发展,尤其是军用车辆及军用技术的发展,车辆制动有了新的突破,液压制动(图1.1)是继机械制动后的又一重大革新。
Duesenberg Eight车率先使用了轿车液压制动器,克莱斯勒的四轮液压制动器于1924年问世,通用和福特分别于1934年和1939年采用了液压制动技术。
到20世纪50年代,液压助力制动器才成为现实。
1.前轮制动器2.制动轮缸3、6、8.油管 4.制动踏板机构5.制动主缸7.后轮制动器图1.1在液压鼓式制动器出现的若干年后,人们又发明了液压钳盘式制动器,盘式制动器又称为碟式制动器,顾名思义,是取其形状而得名。
由液压控制,主要零部件有制动盘、分泵、制动钳、油管等。
制动盘用合金钢制造并固定在车轮上,随车轮转动。
分泵固定在制动器的底板上固定不动。
制动卡钳上的两个摩擦片分别装在制动盘的两侧。
20世纪80年代后期,随着电子技术的发展,世界汽车技术领域最显著的成就就是防抱制动系统(ABS)的实用和推广。
BZCK系列磁粉张力控制器使用说明一. 特点本张力控制器采可实现对各类生产、加工带材和线材等产品的设备上收、放卷张力控制,广泛应用于冶金、印刷、造纸、纺织、橡胶塑料、线材拉丝等各种行业的各类设备。
张力控制器的功率输出为恒流源,线性度高,输出精确稳定。
张力控制器采用全数字精显,外表美观大方并且安装使用方便。
二.主要技术参数1.电源电压:AC220V±10%,50Hz2.显示方式:LED数显3.功率输出:BZCK-1A型:DC24V 1A(MAX)BZCK-2A型:DC24V 2A(MAX)BZCK-3A型:DC24V 3A(MAX)4.输出精度:10mA三.使用环境:1.海拔高度:<1000M2.环境温度:0~45℃环境要求:无腐蚀性气体3.相对湿度:<85%四.安装尺寸及方法开孔尺寸:160×100 面板尺寸:170×110 安装方法:嵌入式安装。
本张力控制器为功率输出,安装时应与其他装置之间水平方向和垂直方向至少留有10cm空间,以充分散热。
散热风机处应无阻挡物。
五.张力控制器操作及接线说明如下图所示为张力控制器外部接线示意:接磁粉制动器的输出为DC0-24V功率输出,根据实际需求选择张力控制器型号。
张力控制器有三种型号,可分别输出最大为3A,2A和1A的电流。
张力控制器输出为恒流输出,输出稳定,精度高,可接磁粉制动器或磁粉离合器等。
端子L和N为张力控制器工作电源输入端,接AC220V。
本张力控制器为手动型,通过面板旋钮线性调节输出,调节精度高达4‰。
注意:交流220V 电压不可接到其他端子上,否则会烧毁控制器。
博智自动化 0519-******** 139******** 。
磁粉离合器制动器使用说明书瑞安市胜达控制器有限公司(原瑞安市胜达控制器厂)成立于1995年,坐落于全国三大包装机械基地之一的瑞安市。
公司始终坚持以“专业、优质、高效”为企业的经营理念。
二十多年专注于磁粉离合器、磁粉制动器、张力控制器和气胀轴等系列产品,拥有完善的质量管理体系,先进的实验验证手段,完美的产品品质追求。
公司产品结构合理、造型美观、性能优越、质量可靠。
以瑞安产业基地为依托,产品广泛配套应用于印刷机、涂布机、复合机等包装机械。
玉鸽品牌,深受广大用户好评。
一、 工作原理及应用范围磁粉离合器是传动单元(输入轴)和从动单元(输出轴)由轴承支承同心安装于壳体上,壳体(磁轭)内装有线圈,两单元之间的工作间隙填有耐磨且具有高导磁率的磁粉。
当线圈不通电时,传动单元与从动单元之间不传递力矩。
但如将线圈通电,随即在工作间隙中形成一个垂直方向的磁场,磁粉在转动瞬间沿磁通连接成链状,在两单元的工作表面之间相互作用,产生切向摩擦力,从而传递力矩。
常用于收卷。
磁粉制动器的原理与磁粉离合器相同,其中的从动单元与壳体相连固定,故无输出轴,常用于放卷。
由于以上特点,现已被广泛应用于造纸、印刷、塑料、橡胶、纺织、印染、电线电缆、冶金以及其他有关卷取加工行业中的放卷和收卷张力控制。
另外,磁粉离合器还可用于缓冲启动、过载保护、调速等。
磁粉制动器还经常被用于传动机械的测功加载和制动等。
二、 型号规格及结构双轴系列磁粉离合器结构图F L100A- 1 S附加功能:S 水冷型,F 强制风冷型,自然冷却不标注A-1伸出轴式,A-4伸出轴同侧K-3孔式,B-1孔式。
公称转矩:6,12,25,50,100,200,400,N.mF 磁粉 L 离合器,Z 制动器。
孔式系列磁粉离合器结构图单轴系列磁粉离合器结构图单轴系列磁粉制动器结构图孔式系列磁粉离合器结构图三、 性能特性1、静特性:即励磁电流与转矩关系的特性,传动单元转速为常数,从动单元制动,激励电流单向由小到大,再由大到小变化所得励磁电流与转矩的关系曲线,如图。
