磁粉制动器的分类及选型要素天机传动磁粉制动器的分类及选型要素介绍：按励磁线圈的供电方式，磁粉离合器、制动器有两大类产品：线圈旋转式和线圈静止式。

线圈旋转式旋转线圈的供电是经过安装在轴上的滑环进行的，由于接电方式的不可靠和线圈在高速旋转过程中有可能发生的不平衡引起震动，这种类型的产品已经很少应用，目前市场上的绝大部分产品都采用线圈静止型的。

线圈静止型产品又有外壳静止和外壳旋转二种类型。

对于外壳静止的产品，静止线圈位于转子的外部，对于外壳旋转的产品，静止线圈位于转子的内部。

根据输出转子工作面的形状不同，常用的产品有圆柱形转子、杯形转子和盘形转子之分。

圆柱形转子一般用于大中型产品，结构比较简单；杯形转子一般用于外壳旋转型产品，散热好，滑差功率较大；而盘形转子一般用于微型产品，适用于精密控制场合。

按规格可分为大型（%"""34以上）、中小型（2-5""34/和微型.#34以下/，按其冷却方式可分为自然冷却式、强迫风冷却式和水冷却式，按连接型式还可分为伸出轴型和空心轴型，按主、从动传递路线不同又可分为外壳旋转型和外壳静止型（线圈静止），按安装形式还有卧式和立式等等。

各种形式可以根据使用的需要进行组合设计，完成相应的功能，但立式和卧式安装的形式不可以交替使用。

天机传动磁粉制动器最小扭矩规格为0.5Nm，转矩规格5Nm(包括5Nm)以内的属于微型磁粉制动器，最大扭矩规格400Nm，以及6Nm、12Nm、25Nm、50Nm、100Nm、200Nm为常用规格。

磁粉制动器额定电压为DC24V，可通过张力控制器控制输出DC0~24V。

在磁粉制动器选型的时候，请根据其安装类型、额定转矩、额定电压等来进行选型，提高选型效率:1、确定磁粉制动器的型号、扭矩、类型（内旋转空心轴系列、外旋转中空轴系列、微型系列、单轴系列）等详细资料；2、扭矩的大小或者范围，单位Nm，常用扭矩范围在0.5Nm～400Nm 之间；3、订购磁粉制动器或者离合器时，应当告知我司用于何种机器以及用途，以便我司更好的为用户推荐或者建议；4、磁粉制动器、离合器试运转前,请详细阅读产品使用说明书；5、配套产品，TJ-POD磁粉制动器、TJ-POC磁粉离合器可与张力控制器、张力传感器、齿轮减速电机、气胀轴等产品配套，可需要指定配套设备请提告诉我司；6、消耗品-磁粉。

产　品　手　册　磁粉制动器、磁粉离合器是一种性能优越的自动控制元件。

它以磁粉为工作介质，以激磁电流为控制手段，达到控制制动或传递转矩的目的。

其输出转矩与激磁电流呈良好的线性关系而与转速或滑差无关，并具有响应速度快结构简单等优点。

广泛应用于印刷、包装、造纸及纸 品加工、纺织、印染、电线、电缆、橡皮革、金属箔带加工等有关卷取装置的张力自动控制系统中，与我公司生产的ZK型张力控制仪及张力检测传感器配套可组成成套张力自动控制系统。

磁粉制动器还可作为模拟加载器使用，与CGQ型转矩转速传感器及我公司生产的TR-1转矩转速功率测量仪配套组成成套测功装置，广泛用于电机、内燃机、变速箱等动力及传动机械的功率，效率测量。

磁粉离合器还可用于缓冲起动、过载保护、调速等。

一、基本特性1、激磁电流---力矩特性 激磁电流与转矩基本成线性关系，通过调节激磁电流可以控制力矩的大小。

其特性如图A所示。

2、转速——力矩特性力矩与转速无关，保持定值。

(激磁电流不变时，在允许的滑差转速范围内转矩不受转速高低变化的影响)静力矩和动力矩没有差别。

其特性如图B所示。

3、负载特性磁粉制动器的允许滑差功率,在散热条件一定时,是定值。

其实际选用选型时，实用滑差功率需在允许滑差功率以内。

使用转速高时，需降低力矩使用。

其特性如图如图C所示.例：CZ-10型磁粉制动器： 额定力矩：M=100N.m 滑差功率：P=7KW 则转速：n=670rpm 如转速：n=1500rpm时连续运行，则允许力矩应为M=9550P/n=9550×7/1500=45N.m（式中9550为单位换算常数） 即如转速提高为1500rpm时，力矩只能在45N.m以下连续使用。

否则温度连续升高。

产　品　手　册　二、使用及注意事项：1、磁粉制动器、磁粉离合器用直流电作激磁电源。

建议使用我公司生产的WLK控制器。

2、磁粉制动器、磁粉离合器在运输过程中，常使磁粉聚集到某处，甚至会出现"卡死"现 象，此时只需将制动器或离合器整体翻动，使磁粉松散开来，或用杠杆撬动。

台湾天机电磁制动器型号查询、安装尺寸参考表如下：（仅供参考）TJ-B型干式单片电磁制动器（电磁刹车器）型号、尺寸参数如下：
TJ-B1型干式单片电磁制动器（附铝导座）型号、尺寸参数如下：
TJ-B2型干式单片电磁制动器型号、尺寸参数如下：
台湾天机电磁制动器系列具有结构紧凑、操作简便、响应灵敏、寿命长久、使用可靠等优点，广泛应用于印刷机械、包装机械、化工机械、食品机械、机床设备、冶金设备、搬运机械、造纸机械、制袋机械、输送机械、减速机等领域。

更多关于台湾天机电磁制动器产品说明请进台湾天机官网进行了解咨询，欢迎广大人士提供宝贵的建议！。

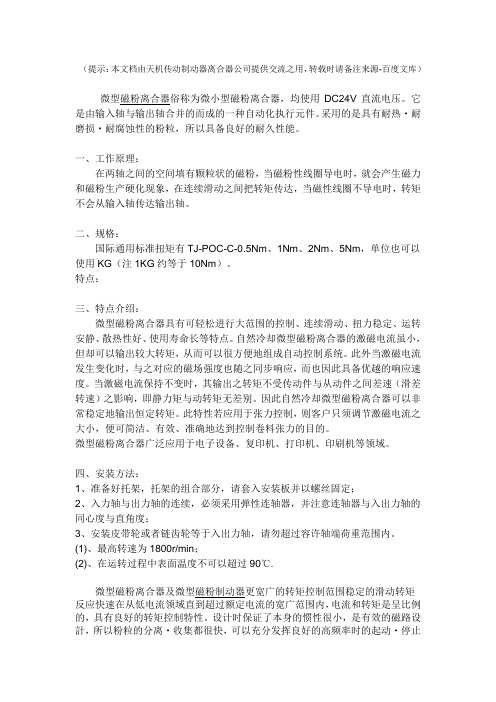

（提示：本文档由天机传动制动器离合器公司提供交流之用，转载时请备注来源-百度文库）微型磁粉离合器俗称为微小型磁粉离合器，均使用DC24V直流电压。

它是由输入轴与输出轴合并的而成的一种自动化执行元件。

采用的是具有耐热・耐磨损・耐腐蚀性的粉粒，所以具备良好的耐久性能。

一、工作原理：在两轴之间的空间填有颗粒状的磁粉，当磁粉性线圈导电时，就会产生磁力和磁粉生产硬化现象，在连续滑动之间把转矩传达，当磁性线圈不导电时，转矩不会从输入轴传达输出轴。

二、规格：国际通用标准扭矩有TJ-POC-C-0.5Nm、1Nm、2Nm、5Nm，单位也可以使用KG（注1KG约等于10Nm）。

特点：三、特点介绍：微型磁粉离合器具有可轻松进行大范围的控制、连续滑动、扭力稳定、运转安静、散热性好、使用寿命长等特点。

自然冷却微型磁粉离合器的激磁电流虽小，但却可以输出较大转矩，从而可以很方便地组成自动控制系统。

此外当激磁电流发生变化时，与之对应的磁场强度也随之同步响应，而也因此具备优越的响应速度。

当激磁电流保持不变时，其输出之转矩不受传动件与从动件之间差速（滑差转速）之影响，即静力矩与动转矩无差别。

因此自然冷却微型磁粉离合器可以非常稳定地输出恒定转矩。

此特性若应用于张力控制，则客户只须调节激磁电流之大小，便可简洁、有效、准确地达到控制卷料张力的目的。

微型磁粉离合器广泛应用于电子设备、复印机、打印机、印刷机等领域。

四、安装方法：1、准备好托架，托架的组合部分，请套入安装板并以螺丝固定；2、入力轴与出力轴的连续，必须采用弹性连轴器，并注意连轴器与入出力轴的同心度与直角度；3、安装皮带轮或者链齿轮等于入出力轴，请勿超过容许轴端荷重范围内。

(1)、最高转速为1800r/min；(2)、在运转过程中表面温度不可以超过90℃.微型磁粉离合器及微型磁粉制动器更宽广的转矩控制范围稳定的滑动转矩反应快速在从低电流领域直到超过额定电流的宽广范围内，电流和转矩是呈比例的，具有良好的转矩控制特性。

磁粉离合器制动器使用说明书瑞安市胜达控制器有限公司（原瑞安市胜达控制器厂）成立于1995年，坐落于全国三大包装机械基地之一的瑞安市。

公司始终坚持以“专业、优质、高效”为企业的经营理念。

二十多年专注于磁粉离合器、磁粉制动器、张力控制器和气胀轴等系列产品，拥有完善的质量管理体系，先进的实验验证手段，完美的产品品质追求。

公司产品结构合理、造型美观、性能优越、质量可靠。

以瑞安产业基地为依托，产品广泛配套应用于印刷机、涂布机、复合机等包装机械。

玉鸽品牌，深受广大用户好评。

一、 工作原理及应用范围磁粉离合器是传动单元（输入轴）和从动单元（输出轴）由轴承支承同心安装于壳体上，壳体（磁轭）内装有线圈，两单元之间的工作间隙填有耐磨且具有高导磁率的磁粉。

当线圈不通电时，传动单元与从动单元之间不传递力矩。

但如将线圈通电，随即在工作间隙中形成一个垂直方向的磁场，磁粉在转动瞬间沿磁通连接成链状，在两单元的工作表面之间相互作用，产生切向摩擦力，从而传递力矩。

常用于收卷。

磁粉制动器的原理与磁粉离合器相同，其中的从动单元与壳体相连固定，故无输出轴，常用于放卷。

由于以上特点，现已被广泛应用于造纸、印刷、塑料、橡胶、纺织、印染、电线电缆、冶金以及其他有关卷取加工行业中的放卷和收卷张力控制。

另外，磁粉离合器还可用于缓冲启动、过载保护、调速等。

磁粉制动器还经常被用于传动机械的测功加载和制动等。

二、 型号规格及结构双轴系列磁粉离合器结构图F L100A- 1 S附加功能：S 水冷型，F 强制风冷型，自然冷却不标注A-1伸出轴式，A-4伸出轴同侧K-3孔式，B-1孔式。

公称转矩：6,12,25,50,100,200,400，N.mF 磁粉 L 离合器，Z 制动器。

孔式系列磁粉离合器结构图单轴系列磁粉离合器结构图单轴系列磁粉制动器结构图孔式系列磁粉离合器结构图三、 性能特性1、静特性：即励磁电流与转矩关系的特性，传动单元转速为常数，从动单元制动，激励电流单向由小到大，再由大到小变化所得励磁电流与转矩的关系曲线，如图。

磁粉制动器参数
磁粉制动器参数
磁粉制动器是一种经济型制动器，由一个容量比较大的垫圈、隔离垫、磁铁圈、铝盘、轴承组成，并分别连接一个可调节的摩擦组件和一个液压组件。

它的工作原理是电气信号触发，通过液压组件产生力，使磁铁圈膨胀使磁铁圈与垫圈接触，从而产生制动力。

下面介绍常用的磁粉制动器参数：
1、锁紧力矩：指磁粉制动器可以产生的最大制动力，是制动器给机构所提供的制动值，单位是Nm(牛顿米)。

2、接触制动系数：指磁铁圈与垫圈接触后，制动系统所产生的制动值，单位是N/mm2。

3、最大运行转速：指磁粉制动器最高可以达到的转速，单位是rpm(转/分)。

4、噪音：指磁粉制动器的噪声，单位是dB(分贝)。

5、温度范围：指磁粉制动器最高可以工作的温度范围，其单位是℃。

以上就是常见的磁粉制动器参数，您可以根据自己需求选择适合自己的磁粉制动器参数。

- 1 -。

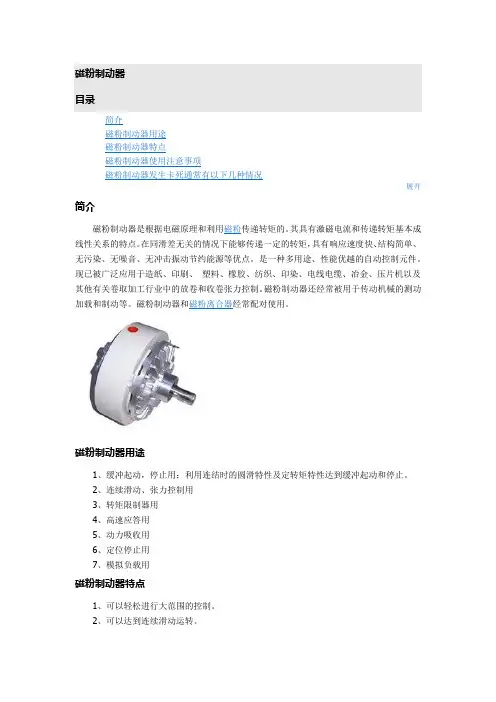

磁粉制动器内容出处：东莞台机减速机有限公司介绍英文名：Magnetic Powder Brake，磁粉制动器MAGPOWR是根据电磁原理和利用磁粉传递转矩的。

其具有激磁电流和传递转矩基本成线性关系的特点。

在同滑差无关的情况下能够传递一定的转矩，具有响应速度快、结构简单、无污染、无噪音、无冲击振动节约能源等优点。

是一种多用途、性能优越的自动控制元件。

现已被广泛应用于造纸、印刷、塑料、橡胶、纺织、印染、电线电缆、冶金、压片机以及其他有关卷取加工行业中的放卷和收卷张力控制。

磁粉制动器还经常被用于传动机械的测功加载和制动等。

工作原理1:磁粉制动器是采用磁粉作介质，在通电情况下形成磁粉链来传递扭矩的新型传动元件，主要由内转子、外转子、激磁线圈及磁粉组成。

2:当线圈不通电时，主动转子旋转，由于离心力的作用，磁粉被甩在主动转子的内壁上，磁粉与从动转子之间没有接触，主动转子空转。

3:接通直流电源后产生电磁场，工作介质磁粉在磁力线作用下形成磁粉链，把内转子、外转子联接起来，从而达到传递，制动扭矩的目的。

用途1、缓冲起动，停止用：利用连结时的圆滑特性及定转矩特性达到缓冲起动和停止。

2、连续滑动、张力控制用3、转矩限制器用4、高速应答用5、动力吸收用6、定位停止用7、模拟负载用特点1、可以轻松进行大范围的控制。

2、可以达到连续滑动运转。

3、可以得到安定的扭力。

4、无鸣叫音。

动作面的滞滑现象会发生于摩擦方式，但是在此不会出现，而且也不会发出连结音，所以运转相当安静。

5、热容量很大。

由于使用了耐热性优越的磁粉及运用了理想的冷却方法，即使是过于严酷的连续滑动运转，也可以安心使用。

6、可以达到平顺的连续及驱动状态。

由于静摩擦系数和动摩擦系数几乎一样，所以完全连结时不会产生震荡，可以因应负载加减速度。

使用注意1、请注意湿气。

磁粉受潮的话，性能会变得不稳定，所以要特别小心，不要让油或水分侵入内部。

特别是安装于齿轮箱时，油分会透过轴部侵入内部，所以要用薄膜完全封住。

天机传动天机传动
磁粉离合器工作原理分析_天机传动
磁粉离合器工作机理从理论上进行了深入探讨，对工作机理提出了新的见解，建立了工作缝隙中磁粉的磁感强度与单位面积剪切力之间的关系方程式，探讨了磁粉的粘滞力和离心力对传递转矩的影响及其规律，从理论上建立了T}-1}间的关系表达式。

磁粉离合器的工作机理.当主动转子旋转，而线圈不通电时，工作缝隙和储粉腔中的磁粉在离心力作用下被压附在主动转子内壁上，因此，主、从动转子处于脱离状态，从动转子不转动.当在线圈两端加上激磁电流，在磁场作用下，工作缝隙中的磁粉粒子被磁化，形成了"磁粉链"，当主动转子旋转时，靠磁粉间的电磁力造成的摩擦力把转矩从主动转子传到从动转子.
磁粉离合器所能传递的转矩由磁粉链的剪切强度决定，而剪切强度又随磁场强度的增加而增大，直到磁饱和为止.当激磁电流足够大时，从动转子与主动转子同步运行.当激磁电流在一定范围内变化时，从动转子与主动转子不同步，呈滑差运行.当激磁电流小到一定程度时，主动转子不能带动从动转子转动，呈制动状态，当从动转子被固定时，即成为磁粉制动器。

由天机传动提供。
