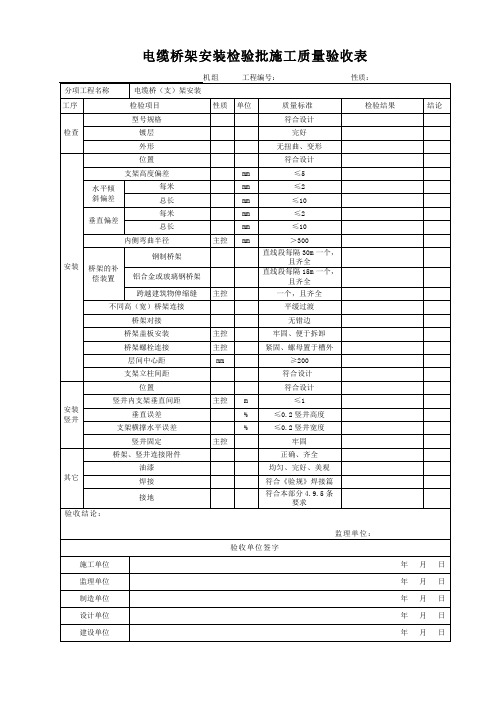

中石化电信项目电缆敷设桥架安装检验批

电缆架设安装和架设内电缆敷设检验批质量验收记录1. 项目信息- 项目名称：[项目名称]- 项目编号：[项目编号]- 安装日期：[安装日期]- 施工单位：[施工单位]- 监理单位：[监理单位]2. 安装和架设内电缆敷设检验批信息- 检验批编号：[检验批编号]- 施工区域：[施工区域]- 设备名称：[设备名称]- 规格型号：[规格型号]- 数量：[数量]3. 检验项目及结果3.1 电缆架设安装检验项目及结果- 安装位置合理性：[合格/不合格]- 固定方式：[合格/不合格]- 连接方式：[合格/不合格]- 绝缘保护措施：[合格/不合格]- 地线安装：[合格/不合格]- 其他：[合格/不合格]3.2 架设内电缆敷设检验项目及结果- 敷设位置合理性：[合格/不合格]- 弯曲半径：[合格/不合格]- 敷设张力：[合格/不合格]- 保护措施：[合格/不合格]- 其他：[合格/不合格]4. 检验结果经过检验，电缆架设安装和架设内电缆敷设检验批的质量验收结果如下：- 电缆架设安装检验合格项：[列出合格项及数量]- 电缆架设安装检验不合格项：[列出不合格项及数量]- 架设内电缆敷设检验合格项：[列出合格项及数量]- 架设内电缆敷设检验不合格项：[列出不合格项及数量]5. 备注[可在此处添加备注信息]6. 验收人员- 施工单位代表：[施工单位代表姓名]- 监理单位代表：[监理单位代表姓名]以上所述为电缆架设安装和架设内电缆敷设检验批质量验收记录。

验收人员已确认以上内容符合实际情况。

日期：[验收日期]。

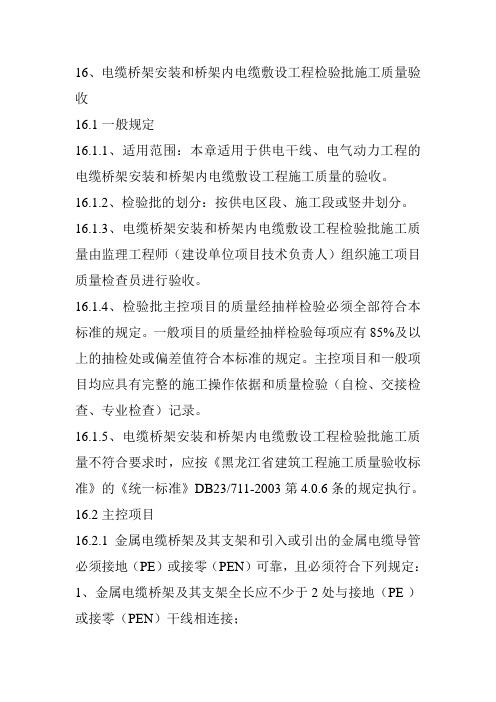

16、电缆桥架安装和桥架内电缆敷设工程检验批施工质量验收16.1一般规定16.1.1、适用范围：本章适用于供电干线、电气动力工程的电缆桥架安装和桥架内电缆敷设工程施工质量的验收。

16.1.2、检验批的划分：按供电区段、施工段或竖井划分。

16.1.3、电缆桥架安装和桥架内电缆敷设工程检验批施工质量由监理工程师（建设单位项目技术负责人）组织施工项目质量检查员进行验收。

16.1.4、检验批主控项目的质量经抽样检验必须全部符合本标准的规定。

一般项目的质量经抽样检验每项应有85%及以上的抽检处或偏差值符合本标准的规定。

主控项目和一般项目均应具有完整的施工操作依据和质量检验（自检、交接检查、专业检查）记录。

16.1.5、电缆桥架安装和桥架内电缆敷设工程检验批施工质量不符合要求时，应按《黑龙江省建筑工程施工质量验收标准》的《统一标准》DB23/711-2003第4.0.6条的规定执行。

16.2主控项目16.2.1金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定：1、金属电缆桥架及其支架全长应不少于2处与接地（PE ）或接零（PEN）干线相连接；2、非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm平方；3、镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

抽检数量：与接地干线，全数检查；其余抽查20%；少于5处，全数检查。

检查方法：目测检查。

16.2.2、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

抽检数量：抽检全长的10%。

检查方法：要在每层电缆敷设完成后，进行目测检查。

16.3一般项目16.3.1、电缆桥架安装应符合下列规定：1、直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；2、电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径见表16.3.1-1.表16.3.1-1 电缆最小弯曲半径表格 1注：D为电缆外径3、当设计无要求时，电缆桥架水平安装的支架间距为1.5-3m，垂直安装的支架间距不大于2m；4、桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施；5、电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当设计无要求时，与管道的最小净距应符合表16.3.1-2的规定；表16.3.1-2 电缆桥架与管道的最小净距（mm）表格 26、敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施；7、支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。

电缆桥架安装和桥架内电缆敷设检验批质量验收记录电缆桥架安装和桥架内电缆敷设是电气工程中非常重要的一环，对于电缆的正常运行起到至关重要的作用。

为了确保电缆桥架安装和桥架内电缆敷设的质量，需要进行检验批质量验收，下面是一份1200字以上的电缆桥架安装和桥架内电缆敷设检验批质量验收记录。

一、项目基本信息1.工程名称：2.工程地点：3.检验批编号：4.施工单位：5.监理单位：6.检验批形式：日常检验批/专项检验批二、参与人员1.检验人员：2.参检单位：三、检验内容1.桥架的安装（1）检查桥架的型号、规格、数量是否符合设计要求；（2）检查桥架的材质和表面处理是否符合要求；（3）检查桥架的安装是否牢固，是否有变形或损坏现象；（4）检查桥架的间距是否符合要求；（5）检查桥架的固定和连接件是否安装到位；（6）检查桥架的各个部位是否安装完整。

2.电缆的敷设（1）检查电缆的规格、型号是否与设计要求一致；（2）检查电缆的包装是否完好无损；（3）检查电缆的长度是否符合要求；（4）检查电缆的接头是否焊接牢固；（5）检查电缆的弯曲半径是否符合要求；（6）检查电缆的敷设路径是否符合设计要求；（7）检查电缆的固定方式是否正确。

四、检验步骤和方法1.桥架的安装（1）参照设计图纸，逐一检查桥架的型号、规格、数量。

（2）观察桥架的材质和表面处理是否符合要求。

（3）轻轻拉动桥架，检查其是否牢固，有无松动或变形现象。

（4）使用测量工具检查桥架的间距是否符合设计要求。

（5）检查桥架的固定和连接件是否安装到位。

（6）检查桥架的各个部位是否完整。

2.电缆的敷设（1）参照设计要求，逐一检查电缆的规格、型号。

（2）检查电缆的包装是否完好无损。

（3）使用测量工具检查电缆的长度是否符合要求。

（4）检查电缆接头的焊接牢固程度。

（5）使用测量工具检查电缆的弯曲半径是否符合要求。

（6）参照设计图纸检查电缆的敷设路径是否正确。

（7）检查电缆固定方式是否正确安装。
