城市桥梁预制拼装技术

城市桥梁墩柱预制拼装关键技术研究摘要：在桥梁建设过程中，现有的传统桥梁施工技术带来了一些问题，对实地工作产生了不利影响，并给城市桥梁的建设带来了更多的矛盾和风险。

另一方面，城市桥梁墩柱预制拼装技术不仅可以解决传统的现场建设问题，而且可以有效缩短建设周期，促进城市桥梁建设，减少桥梁建设对城市交通的影响。

关键词：城市桥梁；桥梁墩柱；预制拼装引言目前，我国城市桥梁建设现状仍以人工绑扎的底层结构为基础，其不足之处逐渐显现。

例如，长时间的工作和对劳动力的过度需求不仅影响道路交通，而且在一定程度上影响社会，例如噪音、灰尘、光等，造成严重的环境破坏，因而不符合文明建设的标准粗放式建设导致整个行业能源消耗高，给城市带来巨大压力，这些问题必须得到妥善解决。

一、预制拼装墩柱连接技术国内外研究人员和设计工程师根据桥梁类型特点、施工条件和施工技术环境等因素，提出了许多类型的预制结构(包括拼装墩柱立柱及盖梁)。

它主要包括黏结后张预应力线(螺纹、钢焊接、搭接、湿接缝、灌浆套筒、波纹管、插槽式，承插式连接等。

1.黏结后张预应力筋。

黏结后张预应力筋连接结构与砂浆配制结构或环氧橡胶连接结构相结合，实现节段预制件。

预应力钢筋可以是高强度钢筋，如绞盘和螺纹钢筋。

结构具有以下特征:预应力筋穿过接缝及其机械特性(例如力、刚度等)、大量实际工程应用、设计理论和计算分析，以及施工技术经验；缺点是具有预应力钢筋的墩身需要一定数量的结构钢筋，墩身的成本相对较高，执行过程复杂，执行时间较长，并且一次操作通常需要1~3d。

2.焊接钢筋、搭接接头和湿接缝连接采用。

预制墩柱必须预先伸出一些钢筋，并与相邻构件的钢筋连接。

设置临时支撑，钢筋的连接部分由钢筋后浇筑的混凝土连接(湿接缝)。

长江大桥和东海桥墩是用钢筋和现浇混凝土湿接缝建造的大型桥梁。

也是我国广泛应用的节段拼装墩柱设计思路。

使用此结构构建的特性通常类似于典型的就地浇筑混凝土桩。

但是，湿连接的存在将增加建筑钢筋的施工时间和浇注量。

预制拼装技术在公路桥梁建造技术中的应用发布时间：2021-06-04T11:22:46.567Z 来源：《基层建设》2021年第2期作者：李光均[导读] 摘要：预制拼装技术是将桥梁分为若干部件，工厂内集中管理进行工厂化预制生产，充分采用先进的半自动或自动化的施工技术，大规模工业化制造，在工厂预制完成后运至桥位进行组拼，通过现场连接将部件整体拼装成桥的施工工艺。

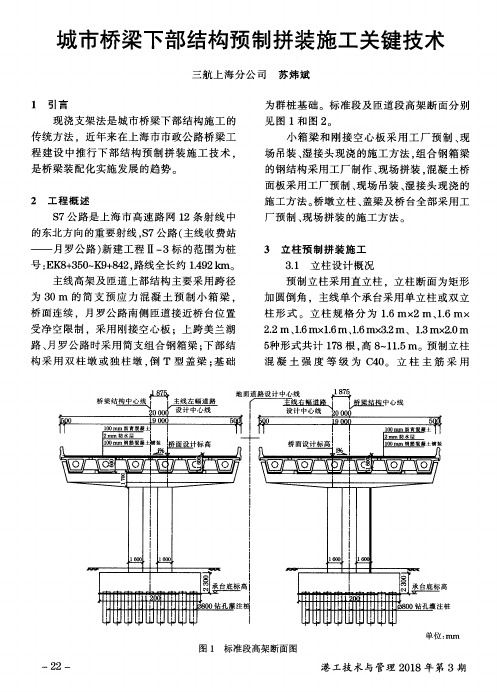

本文通过对上海S3公路和S7公路工程桥梁桥台、墩柱、盖梁、小箱梁、防撞墙预制拼装方案的介绍，重点说明采用工厂化预制桥台、墩柱、盖梁、箱梁，现场利用大型吊机吊装安装成桥的方法，为类似工程提供借鉴中铁上海工程局集团第一工程有限公司摘要：预制拼装技术是将桥梁分为若干部件，工厂内集中管理进行工厂化预制生产，充分采用先进的半自动或自动化的施工技术，大规模工业化制造，在工厂预制完成后运至桥位进行组拼，通过现场连接将部件整体拼装成桥的施工工艺。

本文通过对上海S3公路和S7公路工程桥梁桥台、墩柱、盖梁、小箱梁、防撞墙预制拼装方案的介绍，重点说明采用工厂化预制桥台、墩柱、盖梁、箱梁，现场利用大型吊机吊装安装成桥的方法，为类似工程提供借鉴。

关键词：桥梁；预制拼装；工厂化预制；吊装引言传统城市高架的建设方式以现场现浇混凝土为主的施工方法，势必会将桥址地面作为施工现场，施工占地大，速度慢，阻碍交通，现浇混凝土多，粉尘、泥浆、灯光等污染严重，无法有效控制施工噪声，施工进度受气候影响大，现场劳动力投入大，机械化程度低，劳动力成本高。

随着社会经济的发展，技术工艺也不断的创新改进，上海S3公路工程和S7公路工程均采用公路桥梁全预制拼装施工。

桥梁下部结构、小箱梁以及边梁防撞墙施工均采用预制拼装施工，即桥墩桥台、立柱、盖梁、小箱梁以及边梁防撞墙均采用工厂制作，现场拼装施工。

公路桥梁全预制拼装施工技术具有现场的施工工效高，交通管理费降低，利于控制环境污染，事故发生风险较少，建设费用降低，劳动力减少，施工质量易保证等优点。

道路施工中桥梁预制施工技术的应用随着现代城市的不断发展，道路建设已成为城市建设的重要组成部分。

而道路建设中，桥梁是必不可少的。

在桥梁建设中，预制施工技术已成为常用的施工方式。

预制施工技术具有施工速度快、质量高、成本低等优点，在桥梁建设中得到广泛应用。

本文将重点介绍道路施工中桥梁预制施工技术的应用。

一、桥梁预制施工技术的概述桥梁预制施工技术（Precast Bridge Construction Technology）是在工厂内将预制构件制造好，再将其运至现场进行组合拼装的技术。

相对于传统的在现场进行施工的方式，预制施工技术具有时间短、施工质量高、成本低等诸多优点。

预制构件一般由混凝土或钢材制成，可根据需要进行不同形状的设计。

预制施工技术在建设高速公路、城市道路等项目中得到广泛应用。

二、桥梁预制施工技术的应用前景桥梁建设是应用预制施工技术的绝佳领域。

预制构件，比如桥梁主体、路面、支撑墩、护栏等可以在工厂内进行制造，然后在现场进行组合拼装。

这种组合方式不仅精度高，而且施工速度快、质量高、成本低。

由于道路建设的公共性和普及性，道路建设的速度、质量和成本不仅会影响到城市的形象和景观，也会对城市的经济和社会发展产生重要的影响。

在这种情况下，采用预制施工技术是十分必要且不可或缺的。

三、桥梁预制施工技术在道路施工中的应用1.预制桥梁和桥梁板的应用预制桥梁和桥梁板一般是由混凝土制成，可以通过工厂生产加工成预设规格的形状和尺寸。

预制桥梁和桥梁板可以较快地运输到现场，然后通过简单的安装即可将其安装到桥墩和桥脚上。

相比于传统的在现场进行施工的方式，预制桥梁和桥梁板的施工速度更快、质量更稳定、成本更低。

2.预制支撑墩的应用预制支撑墩通常是由钢筋混凝土预制工厂制造的，具有标准化、预测性、低成本等优点。

预制支撑墩不但能提高道路桥梁的质量，也能节约成本和缩短施工时间。

预制支撑墩的施工可以在现场组装完成，保证了施工误差的最小化，提高了施工速度和废料利用率。

简述桥梁立柱预制拼装施工工艺摘要城市桥梁建设是城市发展中主要建设项目之一，为解决交通问题，需建设更多的高架桥，而预制拼装施工工艺在桥梁施工中比较常见。

本文以我项目预制场为主要研究对象，重点讲述了立柱预制拼装施工的钢筋、模板工程、混凝土施工、构件吊运存放等，通过城市桥梁工程立柱预制拼装关键工序的质量控制，实现工程建设的标准化、工业化。

关键词立柱预制；关键工序；施工工艺引言目前上海等地区开始大规模采用预制拼装技术，应用一系列先进的技术，如自动化数控加工设备，高精度定型胎架和模板，高性能混凝土施工。

相对传统施工工艺，预制拼装技术具有施工时间短，工期易控制；施工质量与耐久性有保障；对环境的影响较小，有利于可持续发展。

1 工程概况本项目为南京126省道（江宁区段）改扩建工程T1标，位于南京市江宁区段。

主要工程为上跨古凤铁路桥7-10#墩120m、上跨凤云铁路主线桥69-73#墩129m和辅道桥左幅517m，右幅580m。

主线桥上部结构为预应力小箱梁结构，下部结构为大悬臂盖梁柱式墩，钻孔灌注桩基础，盖梁及立柱采用预制拼装工艺。

南京126预制场负责T1标预制构件的生产任务，立柱预制配有3个立柱试拼装、21个预制存放台座；建设钢筋加工场一座，配备10t桁吊、100t龙门吊、150t龙门吊各两台，钢筋自动化加工中心成套设备，满足本标段24根立柱及其他预制件生产需求[1]。

2 立柱预制立柱预制选用C40自密实混凝土，水平立模，垂直浇筑，高性能混凝土一次浇筑成型。

（1）钢筋笼加工。

墩柱钢筋笼采取钢筋模块化精加工的理念，于胎架上制作加工成型。

整个立柱钢筋笼完全在胎架上完成加工绑扎，分成六个步骤，加工与测量同步进行，确保加工精度。

步骤一：立柱胎架组装完成后，安装立柱主筋固定端定位板及套筒固定装置。

步骤二：一次性将灌浆套筒全部安装就位，并将套筒端箍筋与拉钩安装完毕。

安装完成后用橡胶塞将注浆、溢浆孔临时封堵防止混凝土浇筑过程中杂物进入。

预制桥梁施工方法随着城市化进程加快，桥梁建设需求不断增加。

传统的桥梁施工方式存在工期长、工艺复杂、耗费大量人力物力等缺点，为了提高施工效率、减少成本、确保工程质量，预制桥梁施工方式逐渐成为主流。

预制桥梁施工方式是将桥梁构件在工厂预制好，然后运送至现场进行拼装和安装。

本文将详细介绍预制桥梁施工的方法和步骤。

一、预制桥梁施工前期准备1、确定预制桥梁的设计方案在进行预制桥梁施工前，首先需要将桥梁的设计方案确定下来，包括桥梁的类型、尺寸、材料、预制构件的规格等。

设计方案的确定对于后续的施工工作至关重要。

2、选择预制桥梁的材料根据设计方案确定的桥梁类型和要求，选择合适的预制桥梁材料，常见的预制桥梁材料包括混凝土、钢材、玻璃钢等。

材料的选择决定了桥梁的承载能力、耐久性等重要指标。

3、确定预制桥梁的施工工艺在确定了设计方案和材料后，需要根据具体情况确定预制桥梁的施工工艺，包括预制构件的模具制作、混凝土的浇筑、钢材的焊接等工艺流程。

4、制定施工计划根据设计方案和施工工艺确定好施工计划，包括材料采购、设备的调配、施工队伍的组织等。

二、预制桥梁的施工工艺1、模具制作模具制作是预制桥梁施工的第一步，合理的模具设计和制作是确保预制构件质量的重要保障。

在模具制作过程中需要严格按照设计方案和规范要求进行，确保模具的准确度和稳定性。

2、预制构件的生产在模具制作完成后，进行预制构件的生产工作。

在生产过程中，需要严格控制混凝土的配比和浇筑工艺，确保预制构件的强度和外观质量。

3、构件的检验和合格认证预制构件生产完成后，需要进行严格的检验和合格认证工作，确保预制构件符合设计要求和相关规范标准。

4、运输和组装在预制构件通过检验并取得合格认证后，需要进行运输和组装工作。

在运输过程中需要保证预制构件的安全和完整，避免在运输过程中发生损坏。

在组装过程中需要严格按照设计图纸和规范要求进行，确保预制构件的正确拼接和安装。

5、连接和固定预制桥梁的构件组装完成后，需要进行连接和固定工作。

高精度预制拼装工艺在市政桥梁工程中的应用摘要：市政桥梁工程作为城市基础设施建设的重要组成部分，承担着连接道路、改善交通状况和促进经济发展的重要任务。

然而，传统的市政桥梁施工方式面临着一系列的挑战，如施工周期长、施工质量难以保证、人力和物力资源消耗大等。

因此，研究和应用一种能够提高市政桥梁工程施工质量和效率的先进工艺迫在眉睫。

高精度预制拼装工艺应运而生，成为解决市政桥梁工程问题的一种重要手段。

关键词：高精度；预制拼装工艺；市政桥梁工程；应用引言高精度预制拼装工艺是指在工地和预制场内分别对桥梁构件进行精确加工和拼装，并最终装配成整体桥梁的施工工艺。

相比传统的逐段、逐工序施工方式，高精度预制拼装工艺具有以下优势：首先，预制场环境控制精度高，可以保证构件尺寸和几何形状的精确度；其次，预制构件的批量生产能够大幅缩减施工周期，提高工程的进度管控能力；再次，装配质量容易控制，施工工艺稳定，可有效提高施工质量。

综上所述，高精度预制拼装工艺在市政桥梁工程中具有重要的应用潜力。

1重要性首先，环保高和精度推广预制拼应用优势装，工艺对于可以提高推动我国市政市政桥梁桥梁的工程施工的发展质量具有重要意义。

通过预制拼装工艺，可以实现桥梁构件的精确制造和安装，有效减少现场施工的工作量，降低人为因素对工程质量的影响。

同时，预制构件在工厂内制造，可以有效控制施工环境，提高构件的质量和稳定性。

其次，高精度预制拼装工艺可以提高市政桥梁的施工效率。

预制拼装工艺可以实现桥梁构件的批量生产，提高生产效率。

同时，预制构件的现场安装速度快，可以减少现场施工的时间，提高施工效率。

再次，高精度预制拼装工艺可以降低市政桥梁的施工成本。

预制拼装工艺可以减少现场施工的工作量，降低人工成本。

同时，预制构件的批量生产可以降低材料成本，从而降低整个工程的成本。

最后，高精度预制拼装工艺有利于推动我国市政桥梁工程的技术进步。

预制拼装工艺是桥梁工程的一项重要技术，其应用可以推动我国桥梁工程的技术进步，提高我国桥梁工程的技术水平。

城市公路桥梁建设的创新技术与工艺城市公路桥梁是城市交通运输系统的重要组成部分，承载着人们的出行需求和货物运输等重要功能。

随着城市化进程的加快，对城市公路桥梁建设的需求也日益增长。

为了满足快速发展的城市交通需求，不断推动城市公路桥梁建设的创新技术与工艺成为当务之急。

一、全预制技术的应用传统的桥梁建设需要现场浇筑混凝土，时间长、工期长、施工质量难以控制等问题导致了建设成本的上升。

然而，随着全预制技术的应用，这些问题得到了有效解决。

全预制技术是指在工厂中将桥梁构件进行预先制作，并在现场进行简单的拼装和安装。

这种技术使得建设过程更加快速高效，同时还能够保证施工质量的可控性和一致性。

全预制技术的应用也带来了环保的好处。

现场浇筑混凝土所产生的废水和废气对环境造成了污染，而全预制技术可以将这些过程转移到工厂内进行，大大减少了环境污染的风险。

此外，由于构件在工厂进行制作，节省了现场施工所需的资源，减少了对原料的消耗。

二、高性能混凝土的应用城市公路桥梁建设中，混凝土是一种重要的建材，直接影响着桥梁的承载能力、耐久性和使用寿命。

传统的混凝土在面对高强度和耐久性要求时往往无法满足需求。

为了解决这一问题，高性能混凝土被引入到城市公路桥梁建设中。

高性能混凝土具有较高的抗压强度、抗渗透性和耐久性等优势。

它能够承受更大的载荷，延长桥梁的使用寿命，减少维修和保养的成本。

此外，高性能混凝土还能够防止水分进入混凝土内部，有效减轻冻融、碳化和化学侵蚀等因素对桥梁的损害，提高了桥梁的可靠性和安全性。

三、新型桥梁建设材料的研发和应用除了高性能混凝土，还有一些新型材料被研发并应用于城市公路桥梁建设中。

例如，纳米材料在桥梁建设中的应用不断取得突破。

纳米材料可以改善传统材料的性能，使其具有更好的力学性能、耐久性以及抗外界环境因素的能力。

另外，复合材料的应用也在桥梁建设中得到了广泛运用。

复合材料具有重量轻、强度高、耐腐蚀等特点，可以有效提高桥梁的承载能力和使用寿命。
