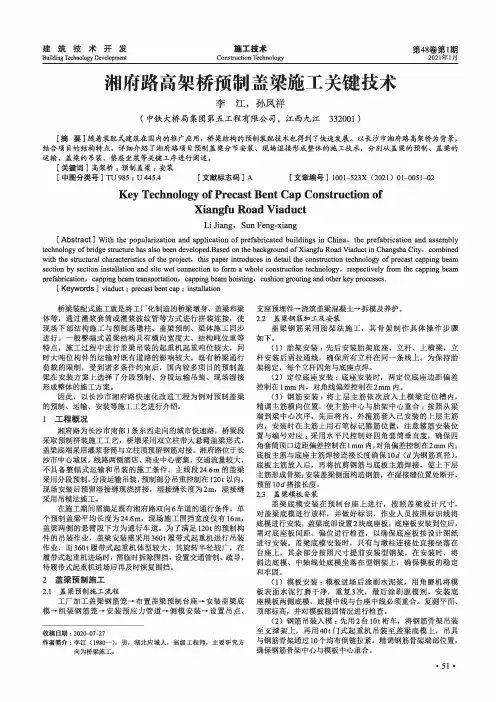

建筑技术开发Building Technology Development施工技术第48卷第1期Construction Technology2021年1月湘府路高架桥预制盖梁施工关键技术李江，孙凤祥(中铁大桥局集团第五工程有限公司，江西九江332001)［摘要］随着装配式建筑在国内的推广应用，桥梁结构的预制装配技术也得到了快速发展。

以长沙市湘府路高架桥为背景,结合项目的结构特点，详细介绍了湘府路项目预制盖梁分节安装、现场湿接形成整体的施工技术，分别从盖梁的预制、盖梁的运输、盖梁的吊装、垫层坐浆等关键工序进行阐述。

［关键词］高架桥；预制盖梁；安装［中图分类号］TU985；U445.4［文献标志码］A［文章编号］1001-523X(2021)01-0051-02 Key Technology of Precast Bent Cap Construction ofXiangfu Road ViaductLi Jiang,Sun Feng-xiang［Abstract］With the popularization and application of prefabricated buildings in China,the prefabrication and assembly technology of bridge structure has also been developed.Based on the background of Xiangfu Road Viaduct in Changsha City,combined with the structural characteristics of the project,this paper introduces in detail the construction technology of precast capping beam section by section installation and site wet connection to form a whole construction technology,respectively from the capping beam prefabrication,capping beam transportation,capping beam hoisting,cushion grouting and other key processes.[Keywords]viaduct；precast bent cap；installation桥梁装配式施工就是将工厂化制造的桥梁墩身、盖梁和梁体等，通过灌浆套筒或灌浆波纹管等方式进行拼装连接，使现场下部结构施工与预制场墩柱、盖梁预制、梁体施工同步进行。

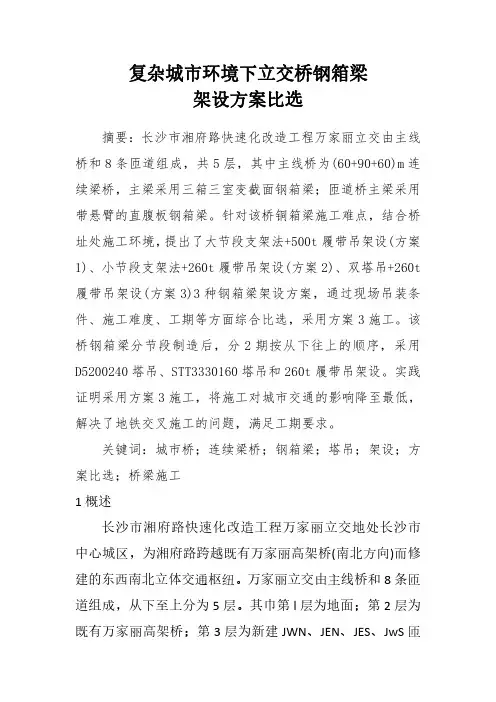

复杂城市环境下立交桥钢箱梁架设方案比选摘要：长沙市湘府路快速化改造工程万家丽立交由主线桥和8条匝道组成，共5层，其中主线桥为(60+90+60)m连续梁桥，主梁采用三箱三室变截面钢箱梁；匝道桥主梁采用带悬臂的直腹板钢箱梁。

针对该桥铜箱梁施工难点，结合桥址处施工环境，提出了大节段支架法+500t履带吊架设(方案1)、小节段支架法+260t履带吊架设(方案2)、双塔吊+260t 履带吊架设(方案3)3种钢箱梁架设方案，通过现场吊装条件、施工难度、工期等方面综合比选，采用方案3施工。

该桥钢箱梁分节段制造后，分2期按从下往上的顺序，采用D5200240塔吊、STT3330160塔吊和260t履带吊架设。

实践证明采用方案3施工，将施工对城市交通的影响降至最低，解决了地铁交叉施工的问题，满足工期要求。

关键词：城市桥；连续梁桥；钢箱梁；塔吊；架设；方案比选；桥梁施工1概述长沙市湘府路快速化改造工程万家丽立交地处长沙市中心城区，为湘府路跨越既有万家丽高架桥(南北方向)而修建的东西南北立体交通枢纽。

万家丽立交由主线桥和8条匝道组成，从下至上分为5层。

其巾第l层为地面；第2层为既有万家丽高架桥；第3层为新建JWN、JEN、JES、JwS匝道；第4层为新建JNw、JSW、JSE、JNE匝道；第5层为主线桥(距地面最高为40m)。

万家丽立交总体布置见图1(a)。

万家丽立交周边建筑物众多，跨越的万家丽高架桥车流量大；施工区域内存在多处正在施工的工地(如地铁5号线车站)；施工区域内地下管线复杂；在该桥施工过程中需要预留地铁8号线位置。

万家丽立交主线桥与地铁位置关系见图1(b)。

万家丽立交主线桥主梁采用(60+90+60)m连续钢箱梁结构，钢箱梁采用Q345qd钢，主线桥钢结构总量约3000t。

钢箱梁采用i箱i室变截面，顶板宽25m，设2％的双向横坡，底板水平设置，腹板采用直腹板；主墩支点处钢箱梁高3．6m、跨中钢箱梁高2．4m，钢箱两侧悬臂长2．45m，见图2(a)。

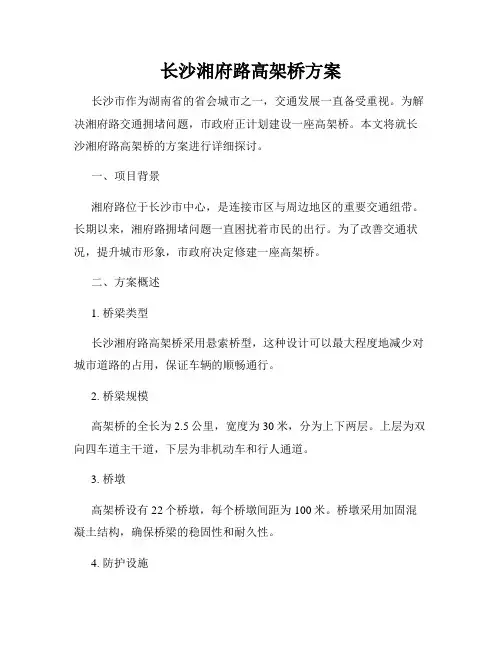

长沙湘府路高架桥方案长沙市作为湖南省的省会城市之一，交通发展一直备受重视。

为解决湘府路交通拥堵问题，市政府正计划建设一座高架桥。

本文将就长沙湘府路高架桥的方案进行详细探讨。

一、项目背景湘府路位于长沙市中心，是连接市区与周边地区的重要交通纽带。

长期以来，湘府路拥堵问题一直困扰着市民的出行。

为了改善交通状况，提升城市形象，市政府决定修建一座高架桥。

二、方案概述1. 桥梁类型长沙湘府路高架桥采用悬索桥型，这种设计可以最大程度地减少对城市道路的占用，保证车辆的顺畅通行。

2. 桥梁规模高架桥的全长为2.5公里，宽度为30米，分为上下两层。

上层为双向四车道主干道，下层为非机动车和行人通道。

3. 桥墩高架桥设有22个桥墩，每个桥墩间距为100米。

桥墩采用加固混凝土结构，确保桥梁的稳固性和耐久性。

4. 防护设施为了保障行人和车辆的安全，高架桥设置护栏以及交通信号灯，并配备紧急电话等设施，以应对突发状况。

5. 照明设备高架桥的照明设备采用LED节能灯，不仅能提供足够的照明亮度，而且具有长寿命和低耗电的特点。

三、建设效益1. 缓解交通压力长沙湘府路高架桥的建设将有效缓解周边道路的交通压力，提高道路通行能力，解决道路拥堵问题。

2. 促进区域经济发展高架桥的建设将缩短市中心与周边地区的距离，促进区域经济的发展和交流，为投资和商业活动创造更好的条件。

3. 提升城市形象高架桥的建设不仅能改善交通状况，还能提升城市形象，展示城市的现代化发展水平，吸引更多的游客和投资者。

四、环保措施1. 建设期间噪音控制在高架桥建设期间，采取合理的施工方案和技术手段，减少施工过程中产生的噪音对周边居民的影响。

2. 水土保持在高架桥施工过程中，加强水土保持工作，采取措施防止土壤流失和水源污染，保护周边环境的生态平衡。

3. 绿化景观设计在高架桥两侧设置绿化带，种植各种花卉和乔木，增加城市的绿色面积，提升居民的生活环境。

五、社会效益1. 减少交通事故高架桥的建设将分流道路交通流量，减少交叉路口和交通事故的发生，提升市民的出行安全。

下部结构典型构造形式盖梁与桩柱的其它连接方式下部结构典型构造形式快速施工全预制拼装式桥梁快速施工全预制拼装式桥梁快速施工全预制拼装式桥梁快速施工全预制拼装式桥梁下部结构典型构造形式盖梁与桩柱的其它连接方式下部结构典型构造形式盖梁与桩柱的其它连接方式快速施工全预制拼装式桥梁快速施工全预制拼装式桥梁快速施工全预制拼装式桥梁快速施工全预制拼装式桥梁下部结构典型构造形式盖梁与桩柱的其它连接方式下部结构典型构造形式盖梁与桩柱的其它连接方式快速施工全预制拼装式桥梁快速施工全预制拼装式桥梁快速施工全预制拼装式桥梁快速施工全预制拼装式桥梁 11下部结构典型构造形式预制承台及其与桩的连接方式桩不受拉下部结构典型构造形式预制承台及其与桩的连接方式桩可受拉快速施工全预制拼装式桥梁快速施工全预制拼装式桥梁快速施工全预制拼装式桥梁快速施工全预制拼装式桥梁下部结构典型构造形式预制承台及其与桩的连接方式下部结构典型构造形式预制拼装式桥台及其连接方式快速施工全预制拼装式桥梁快速施工全预制拼装式桥梁快速施工全预制拼装式桥梁快速施工全预制拼装式桥梁下部结构典型构造形式下部结构典型构造形式预制拼装式桥台及其连接方式快速施工全预制拼装式桥梁快速施工全预制拼装式桥梁快速施工全预制拼装式桥梁快速施工全预制拼装式桥梁 12下部结构典型构造形式预制拼装式桥台及其连接方式下部结构典型构造形式快速施工全预制拼装式桥梁快速施工全预制拼装式桥梁快速施工全预制拼装式桥梁快速施工全预制拼装式桥梁下部结构典型构造形式预制拼装式桥台及其连接方式实例波多黎各首府圣胡安（San Juan，Puerto Rico）四座长度213.36m～274.32m的桥梁采用全预制拼装施工方法，每座桥梁的架设时间约24小时，很好满足了业主给出的72小时限时，大大减少了对城市主干道交通的干扰快速施工全预制拼装式桥梁快速施工全预制拼装式桥梁快速施工全预制拼装式桥梁快速施工全预制拼装式桥梁实例波多黎各首府圣胡安（San Juan，Puerto Rico）实例波多黎各首府圣胡安（San Juan，Puerto Rico）快速施工全预制拼装式桥梁快速施工全预制拼装式桥梁快速施工全预制拼装式桥梁快速施工全预制拼装式桥梁 13实例美国休斯顿立交桥（ Louetta Road Overpass in Houston ）墩柱节段匹配预制，接缝采用钢筋与高性能砂浆连接谢谢各位快速施工全预制拼装式桥梁快速施工全预制拼装式桥梁快速施工全预制拼装式桥梁快速施工全预制拼装式桥梁 14。

世界桥梁㊀２０１９年第４７卷第１期(总第１９７期)多主梁钢混工字结合梁城市快速路高架桥设计肖海珠,胡文军(中铁大桥勘测设计院集团有限公司,湖北武汉４３００５６)摘㊀要:长沙市湘府路快速化改造工程位于长沙市城市南部,主线全长约１１．８５k m .主线高架桥长９．０５１k m ,除节点桥外,标准跨度为３０~３２m ,３~５跨一联.标准跨上部结构为钢板－混凝土结合梁,横向共１１片结合梁,间距２３００m m ,钢梁高１０８０m m ;混凝土板分２层,底层１０c m 为预制结构,底层板和钢梁工厂结合,现场吊装施工,顶层２０c m 混凝土板以底层板为底模现场浇筑.下部结构为双柱式框架墩,基础及承台现场施工,墩柱和盖梁工厂预制,现场吊装,墩柱和承台之间㊁墩柱与盖梁之间均采用灌浆套筒连接.设计体现了 工厂化㊁预制化㊁装配化 的理念,减少了施工现场作业量,减少了环境的污染和对现状交通的干扰.关键词:高架桥;结合梁;钢板梁;预制结构;墩柱;盖梁;吊装;桥梁设计中图分类号:U ４４８．２８;U ４４２．５文献标志码:A文章编号:１６７１－７７６７(２０１９)０１－０００６－０４收稿日期:２０１８－０６－２２作者简介:肖海珠(１９７０－),男,教授级高工,１９９２年毕业于西南交通大学桥梁工程专业,工学学士,２００７年毕业于同济大学桥梁与隧道工程专业,工程硕士(E Ｇm a i l :x i a o h z ＠b r d i ．c o m．c n).１㊀工程概况湘府路位于长沙市城市南部,为一条东西走向的城市主干路.湘府路西侧接湘府路大桥东岸跨线桥,东侧接规划浏阳河桥,沿线经过湘江大道㊁新开铺路㊁新姚中路等多条干路,是长沙市南部一条重要的城市主干路,车流量大,现状交通拥堵.湘府路快速化改造工程为主路和辅路双系统,在不同地段选择了 高架快速路＋地面辅路 ㊁ 地面快速路＋地面辅路 及 地下快速路＋地面辅路 ３种敷设形式.项目西起湘府路大桥东引桥路桥分界点,东至川河路交叉口东侧,全长１１．８５k m ,其中高架桥段长９．０５１k m [１].主线高架跨路口㊁河道节点桥采用大跨变高钢板－混凝土结合梁或钢箱梁,主要节点桥有跨韶山路主跨６３m 变高钢板－混凝土结合梁;跨洞井路㊁香月路㊁白沙湾路㊁红旗路主跨６０m 变高钢板－混凝土结合梁;跨圭塘河主跨７５m 连续钢箱梁;跨万家丽路主跨９０m 连续钢箱梁;跨京珠高速公路主跨７２m 连续钢箱梁等.标准区段均为跨度３０~３２m ㊁３~５跨一联的钢板－混凝土工字形结合梁桥.以５ˑ３０m 连续梁为例,论述主线高架桥标准联结构设计.５ˑ３０m 标准联钢板－混凝土结合梁结构总体布置如图１所示,其标准横断面布置如图２所示.连续梁桥主要技术标准如下:图１㊀５ˑ３０m 标准联钢板－混凝土结合梁结构总体布置图２㊀标准横断面布置(１)道路等级:城市快速路.(２)设计速度:主路８０k m /h .(３)荷载标准:城－A 级(包括高架桥梁及地面６多主梁钢混工字结合梁城市快速路高架桥设计㊀㊀肖海珠,胡文军辅道).(４)行车宽度:双向６车道,标准断面宽２５m .(５)抗震标准:地震基本烈度６度,地震动加速度峰值A ＝０．０５g ,场地类型为Ⅳ类,场地设计特征周期T g ＝０．６５s.该桥位于湘江㊁浏阳河与圭塘河阶地部位,地貌单元为典型河流侵蚀堆积地貌.覆盖层为杂填土及粉质黏土,下伏基岩以古近系古新统泥质粉砂岩为主,局部夹砂岩及砾岩.２㊀结构设计２．１㊀上部结构主梁采用钢板－混凝土结合梁,整幅桥宽２５．０m ,为多主梁式钢混组合结构.钢板梁在工厂制造完成后,在上翼缘焊接剪力钉,然后与底层１０c m 预制混凝土板组合.结合梁在工地安装完毕后,利用薄铝板和环氧砂浆密封底层混凝土板之间的１c m间隙,然后利用底层１０c m 混凝土板作为底模,现场浇筑上层２０c m 混凝土板形成最后主梁结构,上层混凝土板与底层混凝土板分别通过高低剪力钉与钢梁进行连接,形成组合结构[２Ｇ５].主梁横向由１１片结合梁组成,各片结合梁之间横向间距为２．３m ,主梁横断面布置如图３所示.单片梁预制吊重不超过３０t ,主梁墩顶处设置混凝土横梁.图３㊀主梁横断面布置(成桥后)单片钢主梁为工字形结构,中跨梁长３００００m m ,边跨梁长２９９９０m m ,梁高１０８０m m ,工字形钢梁主要由上翼缘板㊁腹板㊁底板焊接组成,钢梁材质采用Q ３４５q D .钢梁上翼缘板厚度为１６m m ,宽４００m m ;腹板厚度为１６m m ;底板宽６００m m ,跨中区域厚度为３６m m ,梁端以及墩顶区域为３２m m .在一孔３０m 跨钢梁端部焊接横向封板,封板总宽为２３００m m ,与主梁横向间距相同,高１０８０m m ,厚为１０m m .封板在小结合梁安装完毕后与相邻结合梁的封板进行焊接,封板一方面可充当墩顶混凝土横梁的侧向模板,另一方面各结合梁架设之后焊接各封板,既有利于保持施工期间各片小结合梁的横向稳定性,又可充当临时支点的竖向加劲肋.底层混凝土桥面板采用C ５０混凝土,中梁处宽２２９０m m ,边梁处宽１９９５m m ,厚１００m m .底层混凝土板采用分块预制,纵向分块长度为４,４．１５,４．５m ,单块吊重不超过３t .在工厂完成底层板与钢梁的结合.顶层混凝土桥面板采用C ５０混凝土,总宽２５．０m ,厚２０c m ,采用现场浇筑的方式施工.各片小结合梁安装完毕后,用薄铝板和环氧砂浆封闭主梁之间１c m 接缝,吊装工厂预制好的成片钢筋网,连接与底层板之间的锚固钢筋,最后浇筑顶层混凝土.墩顶横梁采用钢筋混凝土结构,采用C ５０混凝土,横梁高１．４m ,边墩处宽０．７m ,中墩处宽１．２m ,墩顶横梁按钢筋混凝土结构进行设计.墩顶横梁在每片结合梁处均设置支座,混凝土横梁加强了结构的整体性,有利于提高整个结构的抗扭刚度.混凝土桥面板与钢梁之间通过布置于钢梁顶板的焊接剪力钉连接,剪力钉直径２２m m ,分为９０m m ㊁２４０m m 两种高度,钉高较矮的剪力钉钉头锚固于底层混凝土板,较高的钉头锚固于顶层混凝土板;单片工字形钢梁顶板横向布置３根,间距为１１０m m ;纵向采用均布式布置,端部１m 范围为长剪力钉,间距１００m m ,相接１m 范围为 一长一短 相间布置,间距１００m m ,其余跨中区段为 三长两短 相间布置,间距２００m m ;端封板及横梁范围内钢梁底板均布置２４０m m 剪力钉,剪力钉立面布置如图４所示.图４㊀剪力钉立面布置２．２㊀下部结构主线高架桥标准段下部结构采用双柱式框架墩,根据中央绿化带的宽度不同,墩柱横桥向中心距分别为５．４,７．４,１０．４m .主线高架桥标准段下部结构如图５所示.基础采用２根ϕ２m 钻孔灌注桩,平均桩长约为２５m .墩柱截面尺寸为１．６mˑ１．６m ,平均墩高约８m .墩高１５m 以下墩柱采用预制拼装工艺施工,墩柱最大吊重约１００t .为便于预制墩柱与现浇桩基的连接,在墩柱与桩基之间设置现浇承台,承台平面尺寸为２．５mˑ２．５m ,厚度为２m .７世界桥梁㊀㊀２０１９,４７(１)图５㊀主线高架桥标准段下部结构盖梁长度为２４．６m ,截面顺桥向墩顶尺寸为２．２m ,盖梁高度分别为１．６,１．８,２．１m ,盖梁采用预制拼装工艺施工,整个盖梁吊重分别约为１８０,２００,２２０t ,结合工程现场构件运输及吊重施工条件,预制部分吊重控制在１００t 以内;盖梁布置预应力,待盖梁安装到位后分批张拉.预制墩柱与现浇承台㊁预制盖梁之间通过灌浆套筒进行连接,灌浆套筒设置在墩柱底面和盖梁底面[６Ｇ８].３㊀主要静力计算结果对横向多片钢板－混凝土结合梁分别求得活载横向分布系数,并对边梁和中梁分别进行纵向计算,混凝土桥面板进行横向计算,并对结构强度㊁刚度㊁剪力钉承载能力㊁抗滑移等内容进行检算.计算结果表明,在运营阶段,考虑重要性系数后跨中钢梁最大拉应力约为２５５M P a ,混凝土桥面板正截面抗弯承载能力最小安全系数为１．６２,正常使用极限状态下裂缝宽度最大值约为０．１６m m ;活载作用下主梁最大挠跨比为１/１４６３,剪力钉承载能力安全系数最小值约为１．３９,滑移值为０．１５m m .上述各项计算结果均满足规范要求.对横向多片钢板－混凝土结合梁结构也进行了空间有限元分析,整幅钢梁均采用梁单元进行模拟,２层桥面板均采用板单元模拟,主要计算结果与上述平面分析结果基本一致.４㊀主要施工方法基础采用现场钻孔灌注桩基础,承台也采用现场浇筑;墩柱㊁盖梁㊁结合梁均在预制场预制,桥位现场以吊装工作为主,采用汽车吊或者履带吊吊装墩柱㊁盖梁和结合梁,吊装选在夜间施工(见图６㊁图７).白天仅进行拼装接头灌浆㊁结合梁桥面板上方钢筋绑扎工作.结合梁顶层桥面利用底层１０c m 预制混凝土板作为底模现浇施工,无须搭设支架和设置大量模板,体现了市政桥梁建设的快速化㊁绿色建造理念[９Ｇ１０].图６㊀墩柱、盖梁吊装示意图７㊀结合梁吊装示意５㊀结㊀语长沙市湘府路快速化改造工程主线标准段高架桥的设计方案选择了墩柱㊁盖梁在工厂预制,现场吊装,灌浆套筒连接的施工方法.上部结构采用多片式钢板－混凝土结合梁方案,混凝土板与钢结构分２次结合,先结合的混凝土板可作为后浇混凝土的模板.设计方案体现了 工厂化㊁预制化㊁装配化 的理念,尽可能地减少了施工现场作业量,减少了环境的污染和对现状交通的干扰,是一种节能环保㊁绿色建造的工程实践,为市政桥梁的建设提供了一条新的思路.８多主梁钢混工字结合梁城市快速路高架桥设计㊀㊀肖海珠,胡文军参㊀考㊀文㊀献:[１]中铁大桥勘测设计院集团有限公司,上海市城市建设设计研究总院,长沙市规划设计院有限责任公司．湘府路(湘江大道~浏阳河西岸)快速化改造工程施工图设计文件[Z]．武汉:２０１７．[２]张㊀鸿,郑和晖,陈㊀鸣．波形钢腹板组合箱梁桥节段预制拼装工艺试验[J]．桥梁建设,２０１７,４７(１):８２－８７．[３]梅应华,胡㊀可,陈㊀亮,等．全体外预应力节段预制拼装箱梁桥震害研究[J]．桥梁建设,２０１７,４７(６):５４－５９．[４]金㊀辉,徐㊀岳,郑求才,等．型钢－混凝土组合加固技术在空心板桥中的应用[J]．桥梁建设,２０１７,４７(１):１１４－１１８．[５]吴平平．新型钢板组合梁结构桥梁的应用分析[J]．城市道桥与防洪,２０１５(５):７１－７３．[６]周㊀良,闫兴非,李雪峰．桥梁全预制拼装技术的探索与实践[J]．预应力技术,２０１４(６):１５－１７,３８．[７]黄国斌,查义强．上海公路桥梁桥墩预制拼装建造技术[J]．上海公路,２０１４(４):１－５．[８]靳春尚,刘晓敏,陈㊀勇,等．文莱淡布隆高架桥预制管桩打入施工技术改进与优化[J]．世界桥梁,２０１７,４５(４):３６－４０．[９]徐长峰,高崇威．诊断性荷载试验方法在装配式梁桥中的应用[J]．世界桥梁,２０１７,４５(２):７２－７５．[１０]夏樟华,邵淑营,葛继平．美国华盛顿州桥梁快速施工技术研究与实践[J]．世界桥梁,２０１７,４５(６):１－６．D e s i g no fM u l t iＧM a i nG i r d e rE x p r e s s w a y V i a d u c tw i t hS t e e lＧC o n c r e t eC o m p o s i t e IG i r d e rX I A OH a iＧz h u,H UW e nＧj u n(C h i n aR a i l w a y M a j o rB r i d g eR e c o n n a i s s a n c e&D e s i g n I n s t i t u t eC o．,L t d．,W u h a n４３００５６,C h i n a)A b s t r a c t:T h eX i a n g f uR o a d U p g r a d i n g P r o j e c t i s l o c a t e d i nt h es o u t h e r n p a r to fC h a n g s h a C i t y．T h em a i n r o a d l e n g t h i s１１．８５k mi n t o t a l,i nw h i c ht h ev i a d u c t s c o v e r９．０５１k m．B e s i d e s t h e s p a n s c r o s s i n g r o a d s a n d r i v e r s,t h e t y p i c a l s p a n l e n g t h i s３０t o３２m,a n d３t o５s p a n s f o r ma c o n t i n u o u s u n i t．I n t h e t y p i c a l s p a n s,t h e s t e e l p l a t eＧc o n c r e t e c o m p o s i t e g i r d e r i s u s e d,１１p i e c e s o f c o m p o s i t e g i r d e r a r e i n s t a l l e d a l o n g t h e b r i d g ew i d t h,w i t h i n t e r v a l s o f２３００m m．T h e s t e e l g i r d e r i s１０８０m md e e p．T h e c o n c r e t e s l a bc o n s i s t so f t w o l a y e r s．T h eb a s e l a y e r i s a p r e c a s t s t r u c t u r e w i t h a d e p t ho f１０c m,w h i c h i s c o m b i n e dw i t h t h e s t e e l g i r d e r i n t h e f a c t o r y a n d l i f t e d a n d a s s e mＧb l e d i n t h e f i e l d．A n d t h e t o p l a y e r i s t h e２０c md e e p c o n c r e t e s l a b t h a t i s c a s t i ns i t u,t a k i n g t h e b a s e l a y e r s l a b a s t h e b a s em o u l d．T h e p i e r s a r e t h e d o u b l eＧc o l u m n f r a m e p i e r s,t h e f o u n d a t i o n a n d p i l e c a p s a r e c o n s t r u c t e d i n s i t u,w h e r e a s t h e p i e r s h a f t s a n d c a p b e a m s a r e p r e f a b r i c a t e d i n t h e f a cＧt o r y a n da s s e m b l e d a n d l i f t e d i n t o p l a c e a t t h e b r i d g e s i t e．T h e p i e r s h a f t s a n d p i l e c a p s a sw e l l a s t h e p i e r s h a f t s a n d c a p b e a m s a r e c o n n e c t e dw i t h s l e e v e s f i l l e dw i t hm o r t a r．T h e d e s i g n r e f l e c t s t h e c o n c e p t o fm a k i n g c o m p o n e n t s p r e f a b r i c a t e d i n t h e f a c t o r y a n da p p l i c a b l e f o r i nＧs i t ua s s e m b l y a n d i n s t a l l a t i o n,s o a s t o r e d u c e t h e c o n s t r u c t i o n a m o u n t a t t h e b r i d g e s i t e,t h e e n v i r o n m e n t a l p o l l u t i o n a n dd i s r u p t i o n t o t h e t r a n s p o r t a t i o n．K e y w o r d s:v i a d u c t;c o m p o s i t e g i r d e r;s t e e l p l a t e g i r d e r;p r e f a b r i c a t e ds t r u c t u r e;p i e r s h a f t;c a p b e a m;l i f t i n g a nd a s se m b l y;b r i d g e d e s i g n(编辑:刘海燕)９。

·60·NO.8 2018( Cumulativety NO.20 )中国高新科技China High-tech 2018年第8期（总第20期）1　工程概况湘府路位于长沙市城市南部，为一条东西走向的城市快速路：主路范围西起湘府路大桥引桥段，东至红旗路东侧，全长约11.85km。

湘府路高架桥采用装配式预制拼装技术，预制立柱与现浇承台、预制盖梁之间通过灌浆套筒进行连接，灌浆套筒设置在墩柱底面和盖梁底面。

灌浆式钢筋连接构造由连接套筒、螺纹钢筋、高强砂浆（或称灌浆料）及配件组成。

当墩高H＜15m时，立柱截面尺寸为1.6m（横）×1.6m（顺），在预制构件厂进行生产，在预制场内立式预制、存放，水平翻身平放、运输至现场，最大重量约95t。

图1　立柱钢筋与套筒连接示意图2　立柱预制施工流程图2　立柱施工流程图3　施工技术3.1　准备工作（1）立柱预制底座的安装。

立柱预制底座要求四角平面高差不大于1mm，安装图见图3。

（2）模板打磨。

对于普通面板的模板，进场后先涂刷水泥浆，水泥凝固后，将水泥打磨掉，然后清洗干净，重复刷水泥浆、打磨，重复3次，最后涂刷脱模剂，如图4所示。

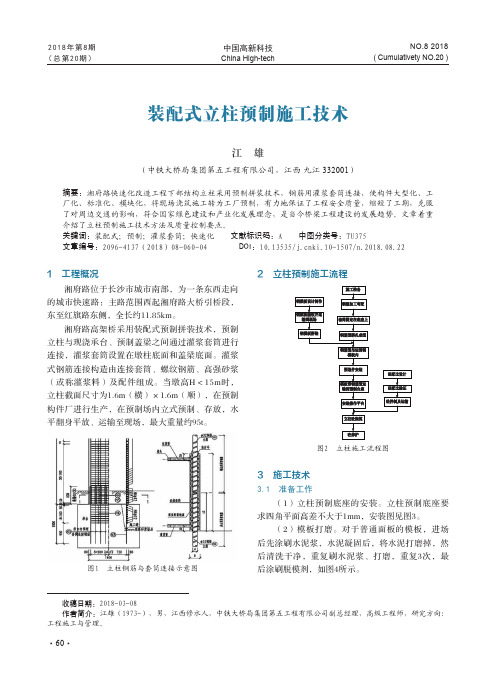

装配式立柱预制施工技术江　雄（中铁大桥局集团第五工程有限公司，江西 九江 332001）摘要：湘府路快速化改造工程下部结构立柱采用预制拼装技术，钢筋用灌浆套筒连接，使构件大型化、工厂化、标准化、模块化，将现场浇筑施工转为工厂预制，有力地保证了工程安全质量，缩短了工期，克服了对周边交通的影响，符合国家绿色建设和产业化发展理念，是当今桥梁工程建设的发展趋势。

文章着重介绍了立柱预制施工技术方法及质量控制要点。

关键词：装配式；预制；灌浆套筒；快速化 文献标识码：A 中图分类号：TU375文章编号：2096-4137（2018）08-060-04 DOI：10.13535/ki.10-1507/n.2018.08.22收稿日期：2018-03-08作者简介：江雄（1973-），男，江西修水人，中铁大桥局集团第五工程有限公司副总经理，高级工程师，研究方向：工程施工与管理。

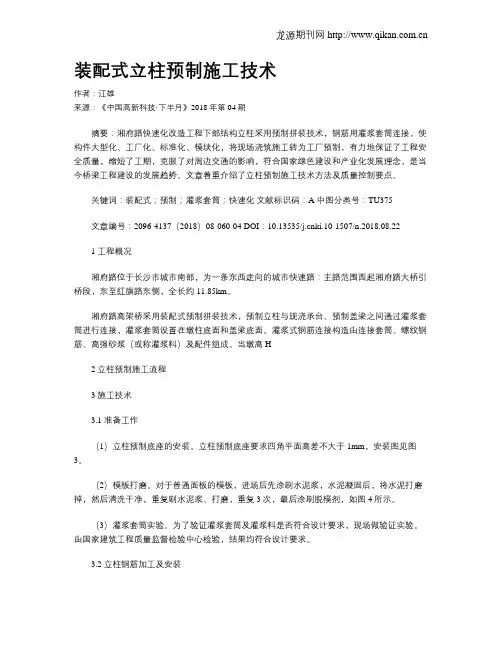

装配式立柱预制施工技术作者：江雄来源：《中国高新科技·下半月》2018年第04期摘要：湘府路快速化改造工程下部结构立柱采用预制拼装技术，钢筋用灌浆套筒连接，使构件大型化、工厂化、标准化、模块化，将现场浇筑施工转为工厂预制，有力地保证了工程安全质量，缩短了工期，克服了对周边交通的影响，符合国家绿色建设和产业化发展理念，是当今桥梁工程建设的发展趋势。

文章着重介绍了立柱预制施工技术方法及质量控制要点。

关键词：装配式；预制；灌浆套筒；快速化文献标识码：A 中图分类号：TU375文章编号：2096-4137（2018）08-060-04 DOI：10.13535/ki.10-1507/n.2018.08.221 工程概况湘府路位于长沙市城市南部，为一条东西走向的城市快速路：主路范围西起湘府路大桥引桥段，东至红旗路东侧，全长约11.85km。

湘府路高架桥采用装配式预制拼装技术，预制立柱与现浇承台、预制盖梁之间通过灌浆套筒进行连接，灌浆套筒设置在墩柱底面和盖梁底面。

灌浆式钢筋连接构造由连接套筒、螺纹钢筋、高强砂浆（或称灌浆料）及配件组成。

当墩高H2 立柱预制施工流程3 施工技术3.1 准备工作（1）立柱预制底座的安装。

立柱预制底座要求四角平面高差不大于1mm，安装图见图3。

（2）模板打磨。

对于普通面板的模板，进场后先涂刷水泥浆，水泥凝固后，将水泥打磨掉，然后清洗干净，重复刷水泥浆、打磨，重复3次，最后涂刷脱模剂，如图4所示。

（3）灌浆套筒实验。

为了验证灌浆套筒及灌浆料是否符合设计要求，现场做验证实验。

由国家建筑工程质量监督检验中心检验，结果均符合设计要求。

3.2 立柱钢筋加工及安装（1）为确保立柱预埋套筒和顶口主筋精度，除利用胎架制作和精度保证外，在其底端部设置精度控制底座板，顶口设有主筋定位板。

底座板、定位板经检查各孔眼间距误差±1mm，对角线误差±1mm。

底座板也作为立柱底模板和套筒底口封浆设施。

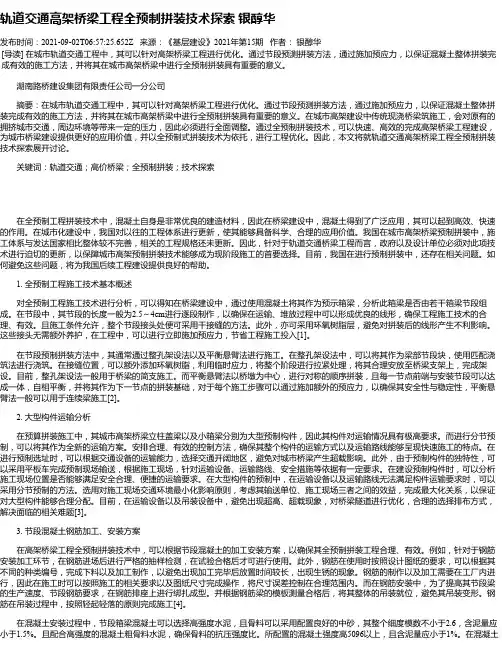

轨道交通高架桥梁工程全预制拼装技术探索银醇华发布时间：2021-09-02T06:57:25.652Z 来源：《基层建设》2021年第15期作者：银醇华[导读] 在城市轨道交通工程中，其可以针对高架桥梁工程进行优化。
