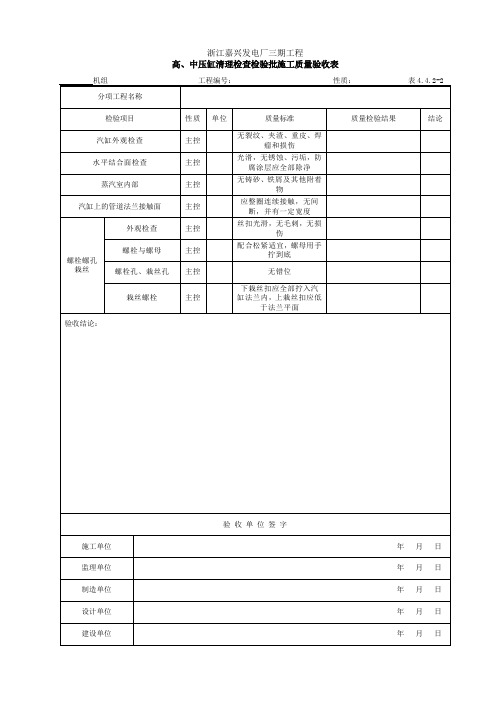

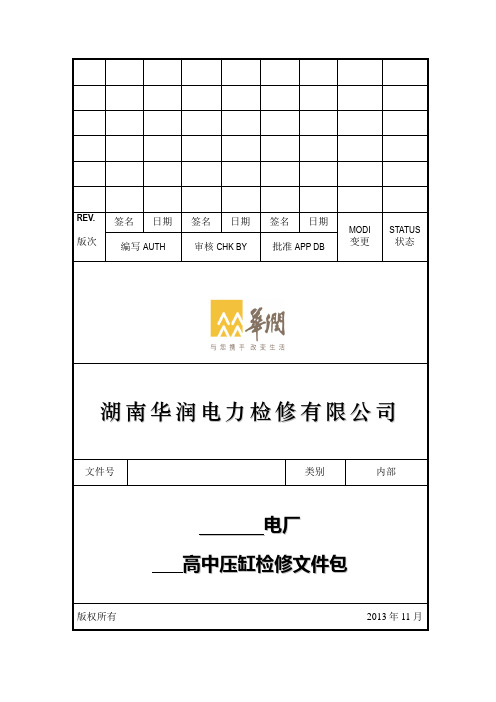

高中压缸检修文件包

600MW高中压缸检修方案高中压缸是电厂中的重要设备之一，在运行过程中需要进行定期的检修和维护，以确保其正常运行和延长使用寿命。

下面是一份600MW高中压缸检修方案。

一、前期准备工作1.制定检修计划：根据压缸的使用情况和运行状态，制定检修计划，明确检修的时间、地点和内容。

2.安排人员：根据检修计划，确定参与检修的人员，并对其进行培训和指导，确保能够熟练操作和掌握相关知识。

3.准备工具和设备：根据检修计划，准备好所需的工具和设备，包括扳手、气动工具等，并对其进行检查和测试，确保其正常使用。

二、检修过程1.停机检查：在检修前必须停机，确保压缸的安全性和工作环境。

2.清洁和拆卸：使用清洗剂对压缸进行清洗，去除表面的污垢和油渍。

然后拆卸压缸的各个部件，包括缸盖、活塞、密封圈等，进行检查和维修。

3.检查和维修：对拆卸下来的部件进行检查，包括是否有损坏、磨损程度等，如有问题进行维修或更换。

同时对压缸的密封性、润滑系统等进行检查和调整。

4.清洗和涂漆：对清洗完毕的部件进行再次清洗，去除残留的污垢和油渍。

然后使用防锈漆对部件进行涂漆，以延长其使用寿命和防止锈蚀。

5.组装和安装：对检修完毕的部件进行组装，确保其正确安装和配合。

然后将压缸安装回原位，并进行调整和固定。

6.系统测试和调试：重新启动压缸，进行系统测试和调试。

包括运转试验、密封性测试、润滑系统测试等，确保其正常运行和满足要求。

7.检修记录和总结：对检修过程进行记录，包括检修的内容、结果和存在的问题等。

然后进行总结和分析，提出改进和优化建议，以便下次检修时参考和使用。

三、后期工作1.工作总结和评估：根据检修记录和总结，对检修工作进行评估和总结，包括工作质量、效率和安全性等，提出改进和优化建议，以便下次检修时参考和使用。

2.设备保养和维护：对检修完毕的压缸进行保养和维护，包括定期润滑、清洁和检查等，确保其正常运行和延长使用寿命。

3.员工培训和知识管理：根据检修工作的经验和教训，对参与检修的人员进行培训和知识管理，以提高其技术水平和工作能力。

高压缸和中压缸检修作业指导书1.1 高压缸检修步骤：a)汽缸的结构形式和支撑方式在设计时给予充分考虑，当受热状况改变时，可以保持汽缸自由且对称的收缩和膨胀，并且把可能发生的变形降到最低限度。

由合金钢铸造的高中压外缸通过水平中分面形成了上下两半。

内缸同样为合金钢铸件并通过水平中分面形成了上下两半。

内缸支撑在外缸水平中分面处。

它被支撑在水平中分面的外缸上，并由上部和下部的定位销导向，使汽缸保持与汽轮机轴线的正确位置，同时使汽缸可根据温度的变化自由收缩和膨胀。

a)高压汽轮机的喷嘴室也由合金钢铸成，并通过水平中分面形成了上下两半。

它采用中心线定位，支撑在内缸中分面处。

喷嘴室的轴向位置由上下半的凹槽与内缸上下半的凸台配合定位。

上下两半内缸上均有滑键，决定喷嘴室的横向位置。

这种结构可以保证喷嘴室根据主蒸汽温度变化沿汽轮机轴向正确的位置收缩或膨胀。

主蒸汽进汽管与喷嘴室之间通过弹性密封环滑动连接，这样可把温度引起的变形降到最低限度。

外缸上半及内缸下半可采用顶起螺钉抬高，直到进汽管与喷嘴室完全脱离，然后按常规方法用吊车吊起。

在拆卸外缸上半或内缸下半时，尽量保持进汽密封处蒸汽室的形状，当汽缸放下时与密封环同心。

b)高中压进汽侧平衡环支撑在内缸水平中分面上，并通过上下部定位销定位。

高压排汽侧平衡环和中压隔板套支撑在外缸上，支撑方式同内缸支撑方式一致。

c)高中压外缸用和外缸下半整体浇铸出来的四个猫爪支撑，从而保持支撑点定位在水平中心线上。

高压缸的猫爪搭在它们和高压轴承箱之间的键上，可以让猫爪自由滑动。

中压缸猫爪支撑在它们和相邻轴承箱之间的键上，并以相同方式自由滑动。

高中压缸两端通过用螺栓和销固定的中心梁将高中压缸连接至邻近的轴承箱上。

这些梁保持缸体与轴承箱正确的轴向和横向位置。

d)高压轴承箱可在基架上在轴向自由滑动，轴承箱和基架之间纵向中心线上的轴向键防止其做横向运动。

通过侧向压板可以限制轴承箱有倾斜和提升的倾向，侧向调整压板有充分的间隙可以做轴向运动。

汽轮机本体检修工艺规程汽轮机揭缸检修（高中压缸）目录目录 (I)汽机本体检修工艺规程 (1)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 检修流程 (2)汽机本体检修工艺规程1 范围本标准根据Q/HHW 217002-2017《标准编制导则》给出的规则编制，规定了东方汽轮机厂超超临界、中间再热、冲动式、单轴、三缸四排汽凝汽式发电机组汽机汽缸揭缸检修检修工艺的标准及要求。

2 规范性引用文件DL/T 338-2010 并网运行汽轮机调节系统技术监督导则DL/T 1055-2007 发电厂汽轮机、水轮机技术监督导则国能安全[2014]161号防止电力生产事故的二十五项重点要求DL/T 870－2004 火力发电企业设备点检定修管理导则GB 26164.1-2010 电业安全工作规程第1部分：热力和机械DL/T 838-2017 燃煤火力发电企业设备检修导则3 术语和定义汽轮机是将蒸汽的热能转换为机械能的旋转式蒸汽动力装置，是火电和核电的主要设备之一，用于拖动发电机发电。

汽轮机汽缸由高、中压缸合缸和两个低压缸组成，分别为对称布置。

高、中压缸采用合缸结构，通流部分反向布置型式，由高中压外缸、高压内缸和中压内缸组成，形成双层缸结构。

高、中压外缸和内缸缸体都是合金钢铸件，各沿水平中分面分为上汽缸和下汽缸，上、下汽缸之间用法兰螺栓紧固。

高压部分有1级冲动式调节级和7个略带反动度冲动式压力级，共8级；中压部分为6个冲动式压力级。

高中压缸外缸通过上猫爪支承在前、中轴承箱上。

内缸利用搭子支撑在外缸上。

低压缸分为A低压缸和B低压缸。

低压缸设置有两个排汽口，排汽口处设有扩压段。

每个低压缸为分流式三层焊接结构,由低压外缸、低压内缸和低压进汽室三部分组成。

排汽缸采用了逐渐扩大型排汽室等新技术，使排汽缸具有良好的空气动力性能。

高、中压转子为一体加工成，按蒸汽流向为反流式，高压转子有1级调节级和7级压力级动叶组成，中压转子有6级压力级动叶组成。

华润电力（温州）有限公司
版本：B
编号：Q/CRPWZ-QJ-002中压缸检修文件包
检修性质：
设备名称：
检修单位：
工作负责人：
检修时间：
编制：审核：批准
销子编号 1 2 3 4 5 6 7 8 表A
表B
销子编号9 10 11 12 13 14 15 16 表A
表B
标准径向跳动均＜0.025mm，两半联轴器之间的径向跳动之差＜0.038mm。

同心度
实测
销子编号 1 2 3 4 5 6 7 8 表A
表B
销子编号9 10 11 12 13 14 15 16 表A
表B
最大晃度标准径向跳动均＜0.025mm 实测
径向间隙 T 轴向间隙
±0.7
周向间隙
+0.25
左右上下X Y左右
3号轴封体
#1汽封圈0.64 0.64 0.64 0.64 5.2 4.3 0.2 0.2
#3-#6
汽封圈
汽封片A0.51 0.51 0.51 0.51 5.2 4.3
0.30.3
汽封片B0.64 0.64 0.64 0.64 5.2 4.3
图中记录横向水平值，记录纵向水平值，并用箭头标明扬度方向。

横向水平应搭等高铁和水平仪测量。

其它需要交代的事项：
