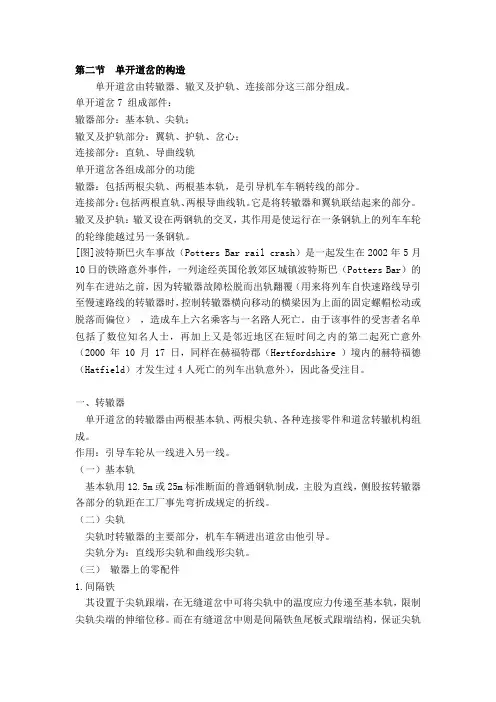

第二节单开道岔的构造单开道岔由转辙器、辙叉及护轨、连接部分这三部分组成。

单开道岔7 组成部件：辙器部分：基本轨、尖轨；辙叉及护轨部分：翼轨、护轨、岔心；连接部分：直轨、导曲线轨单开道岔各组成部分的功能辙器：包括两根尖轨、两根基本轨，是引导机车车辆转线的部分。

连接部分：包括两根直轨、两根导曲线轨。

它是将转辙器和翼轨联结起来的部分。

辙叉及护轨：辙叉设在两钢轨的交叉，其作用是使运行在一条钢轨上的列车车轮的轮缘能越过另一条钢轨。

[图]波特斯巴火车事故（Potters Bar rail crash）是一起发生在2002年5月10日的铁路意外事件，一列途经英国伦敦郊区城镇波特斯巴（Potters Bar）的列车在进站之前，因为转辙器故障松脱而出轨翻覆（用来将列车自快速路线导引至慢速路线的转辙器时，控制转辙器横向移动的横梁因为上面的固定螺帽松动或脱落而偏位），造成车上六名乘客与一名路人死亡。

由于该事件的受害者名单包括了数位知名人士，再加上又是邻近地区在短时间之内的第二起死亡意外（2000年10月17日，同样在赫福特郡（Hertfordshire ）境内的赫特福德（Hatfield）才发生过4人死亡的列车出轨意外），因此备受注目。

一、转辙器单开道岔的转辙器由两根基本轨、两根尖轨、各种连接零件和道岔转辙机构组成。

作用：引导车轮从一线进入另一线。

（一）基本轨基本轨用12.5m或25m标准断面的普通钢轨制成，主股为直线，侧股按转辙器各部分的轨距在工厂事先弯折成规定的折线。

（二）尖轨尖轨时转辙器的主要部分，机车车辆进出道岔由他引导。

尖轨分为：直线形尖轨和曲线形尖轨。

（三）辙器上的零配件1.间隔铁其设置于尖轨跟端，在无缝道岔中可将尖轨中的温度应力传递至基本轨，限制尖轨尖端的伸缩位移。

而在有缝道岔中则是间隔铁鱼尾板式跟端结构，保证尖轨的扳动及其稳定性。

2.限位器在跨区间无缝线路中，为限制尖轨尖端的伸缩位移，在尖轨跟部的基本轨和尖轨轨腰上可安装限位器结构，将尖轨的温度力传递给基本轨，减小尖轨纵向位移。

第一节道岔的功用及类型道岔是机车车辆从一股轨道转入或越过另一股轨道时必不可少的线路设备，是铁路轨道的一个重要组成部分。

由于道岔具有数量多、构造复杂、使用寿命短、限制列车速度、行车安全性低、养护维修投入大等特点，与曲线、接头并称为轨道的三大薄弱环节。

它的基本形式有三种：即线路的连接、交叉、连接与交叉的组合。

常用的线路连接有各种类型的单式道岔和复式道岔；交叉有直交叉和菱形交叉；连接与交叉的组合有交分道岔和交叉渡线等，如图4-1所示。

交叉渡线交分道岔图4-1 道岔类型我国最常见的道岔类型是普通单开道岔，简称单开道岔，其主线为直线，侧线由主线向左侧（称左开道岔）或右侧（称右开道岔）岔出，其数量占各类道岔总数的90%以上。

单开道岔构造相对简单，具有一定代表性，了解和掌握这种道岔的基本特征，对各类道岔的设计、制造、铺设、养护均有十分重要的意义。

对称道岔是单开道岔的一种特殊型式，整个道岔对称于主线的中线或辙叉角的中分线，列车通过时无直向及侧向之分。

尖轨长度相同时，尖轨作用边和主线方向所成的交角约为单开道岔之半；导曲线半径相等时，对称道岔的长度要比单开道岔短，其它条件相同时，导曲线半径约为单开道岔的两倍；在曲线半径和长度保持不变时，可采用比单开道岔更小号数的辙叉。

因此在道岔长度固定的条件下，使用对称道岔可获得较大的导曲线半径，能提高过岔速度；在保持相同的过岔速度的条件下，对称道岔能缩短道岔长度，从而能缩短站坪长度，增加股道的有效长度。

对称道岔的这些特点使得它在驼峰下、三角线上获得应用，并被使用于工业铁路线和城市轻轨线上。

三开道岔，又称复式异侧对称道岔，是复式道岔中较常用的一种型式。

它相当于两组异侧顺接的单开道岔，但其长度却远比两组单开道岔的长度之和为短。

因此，常用于铁路轮渡桥头引线、驼峰编组场以及地形狭窄又有特殊需要的地段。

三开道岔由一组转辙器、一组中间辙叉和二组同号数的后端辙叉所组成。

该道岔构造比较复杂，维修较困难，运行条件较差，非十分困难时，不宜采用。
