差压变送器的常见故障和解决方法 变送器维护和修理保养

变送器的维护、维修检定和故障判断分析处理在化工生产的稳定运行过程中，仪表的准确性、可靠性起到决定性作用，结合我16年的仪表维护、6年的变送器维修检定经验和心得，给我们这些仪表工作者们一些变送器在线维护和在检定室内维修检定建议。

一、变送器的故障判断分析及处理方法1．故障判断分析1）调查法：回顾故障发生前的打火、异味、冒烟、误操作、误维修。

2）直观法：观察回路的外部损伤、回路的过热、各种开关的状态，及引压管路有无泄漏。

3）检测法：a．断路法检测：将怀疑有故障的部分与其他部分分开来，查看故障是否消失，如果消失，则确定故障所在，否则可以进行下一步查找。

如智能变送器不能正常与HART远程通讯，可将电源从表体上断开，用现场另加电源的方法为变送器通电进行通讯，以查看是否电缆叠加过大的电磁信号而干扰通讯。

b．短路法检测：在保证安全的情况下，将相关部分回路直接短接，如：差压变送器输出值偏小，可将导压管断开，从一次取压阀外直接将差压信号直接引到差压变送器双侧，观察变送器输出，以判断导压管的堵、漏的连通性。

c．替换法检测：将怀疑有故障的部分更换，判断故障部位。

如：怀疑变送器电路板发生故障，可临时更换一块板，以确定原因。

d．分部法检测：将测量回路分割成几个部分，如：供电电源、信号输出、信号变送、信号检测，按分部检查出故障位置。

2．常见故障处理（1）导压管堵塞在仪表维护中，由于差压变送器排放不及时或介质脏粘等原因，容易发生导压管堵塞现象，其表现为：变送器指示偏大、偏小或不变，处理方法为关闭三阀组，排放正负向导压管，排到通畅为止。

开停表时应注意单向受压和过热，为此，正确的做法是:打开平衡阀，开启另一个阀。

高温蒸汽还应注意冷凝液的变化，排放后应冷凝一段时间，待导压管有足够冷凝液，以防止烫坏仪表。

开表初期，由于冷凝液的不平衡，可能会有一定的偏差，待冷凝液平衡后偏差就会自动消除。

（2）导压管或截止阀漏由于差压变送器接点、截止阀比较多，所以漏点也比较多，如正向导压管、排放阀漏，会造成正向冷凝液或隔离液下降，变送器指示就会偏低；相反负导压管、排放阀漏，指示就会偏高；平衡阀内漏，也会造成指示偏低。

有关差压变送器的故障分析及工作原理有关差压变送器的故障分析差压变送器等自动化仪表随着目前化工生产的自动化掌控要求的提高，越来越广泛地在生产过程被加以应用，对于生产过程的中的检测与测量都发挥侧紧要的作用。

生产过程的掌控水平的高处与低处和产品质量的保证也仪表的正常稳定的运行有着紧密的相关性，作为自动化掌控系统的差压变送器的工作原理；故障分析及处理1、差压变送器或采集模块故障：在进行线路检查的过程中，同时要检查差压传感器或采集模块是否故障。

使用万用表检查差压变送器工作电源是否在规定电源范围内，测量三畅差压变送器的输出电流值是否在规定的4～20mA，以确认输出值是否正常。

假如测量无输出值则说明差压传感器或采集模块已损坏，则只能更换新的差压变送器。

假如现场测量值换算与实际阅历值一致，说明采样模块损坏了，此时需要更换新的模块。

2、线路故障：假如DCS系统显示的测量值异常或没有指示，此时首先打开三畅差压变送器的接线盒进行是否短路、虚接或者断路等线路检查，24V直流电的正负极接线是否正确；还可以利用测电源、电阻、摇绝缘等方法进行故障的判定和处理。

假如短接，在接线盒配线口和金属软管接头的螺纹处要实行防水处理措施（可以使用不硬化的硅树脂系列密封剂）。

3、仪表引压管故障：1）引压管积液假如气体流量取压方式不对或引压管安装不符合规范要求，就会造成引压管中积存液体。

假如显现积液，往往会引起测量不准，假如此时三畅变送器量程又很小，甚至会造成三畅变送器输出波动引起连锁跳车等事故。

所以引压管的正确安装很紧要，正确的安装方式应当是与水平不小于1∶12的斜度连续下降，测量点与安装饰之间要有高度差，取压点应与现场被测设备的壁垂直。

2）引压管存在漏点由于差压变送器连接处、截止阀等附件比较多，所以泄漏点也随之增多，维护人员的工作量也随之增大。

所以，要定期对引压管进行防腐蚀工作，避开引压管防护不当显现沙眼而漏点，还要将引压管的接口处螺丝定期上紧以防松动。

差压变送器维护保养规程1 适用范围本规程适用于公司罗斯蒙特3051型、重庆横河川仪EJA110A型差压变送器的维护保养。

2 维护保养规程2.1日维护保养2.1.1检查差压变送器显示是否清晰、真实、准确，并观察与站控系统数值是否一致；2.1.2检查差压变送器取压管路、三阀组及阀门接头处有无泄漏现象，如有泄漏现象应及时处理；2.1.3检查并确保差压变送器三阀组平衡阀处于正常关闭状态；2.1.4保持差压变送器外观及其附件的清洁状态；2.1.5检查仪表检定标识是否清晰、有效。

2.2月维护保养2.2.1检查差压变送器本体、三阀组其它附件是否完整、是否有锈蚀或损坏，铭牌是否清晰，接插件是否接触良好，端子接线等是否牢固；2.2.2对差压变送器前后盖的密封性进行检查，若有松动或进水应及时处理；2.2.3检查防爆挠性管、浪涌保护器连接是否可靠，若有松动应及时紧固；2.2.4检查差压变送器零点、量程及显示值的准确性，确保差压变送器运行状态良好；2.2.5检查差压变送器接地是否良好，确保防雷接地线无松动、无锈蚀。

2.3季维护保养2.3.1春秋检对差压变送器测量系统进行回路测试，检查测量回路有无断路、短路、干扰等异常情况，确保工控机参数显示真实、准确；2.3.2春秋检对差压变送器导压管及三阀组进行吹扫，确保引压管路及三阀组无积液、无污物；对传感器模块进行检查，如有浮灰及时清除，如有损伤、变形及时更换；2.3.3春秋检检查差压变送器防爆挠性管是否老化、龟裂，对影响防爆性能的及时更换。

2.4年维护保养按差压变送器检定规程进行周期性检定，参与贸易计量的差压变送器每半年检定一次，其它差压变送器每一年检定一次。

4 安全注意事项4.1现场人员一律穿戴劳保用品，使用防护用具和防爆工器具；4.2安全人员随时监测作业环境的可燃气体、氧气浓度，保证操作人员处在一个安全的工作环境；4.3严禁在差压变送器带电时拆卸前后盖及接线端子；4.4检修差压变送器时严禁用硬物触碰传感器模块，防止传感器模块损坏变形；4.5在启用或停用差压变送器时，应先确认三阀组平衡阀处于开启状态；4.6变送器长期停用时，应关闭根部取压阀，并保持三阀组平衡阀处于开启状态；4.7拆卸、维修差压变送器时应确保三阀组平衡阀处于开启状态、根部取压阀处于关闭状态；4.8操作、检修人员对差压变送器导压管进行吹扫时，应缓慢开启节流针阀，控制流速，切勿正对导压管口；4.9严禁差压变送器超量程高限运行；4.10冬季应确保差压变送器取压管线无结霜、结冻现象，以免取压管线及变送器测量元件损坏，影响正常使用；4.11操作维护保养过程中严格执行公司相关安全生产规定，不违规操作；4.12做好维护保养记录。

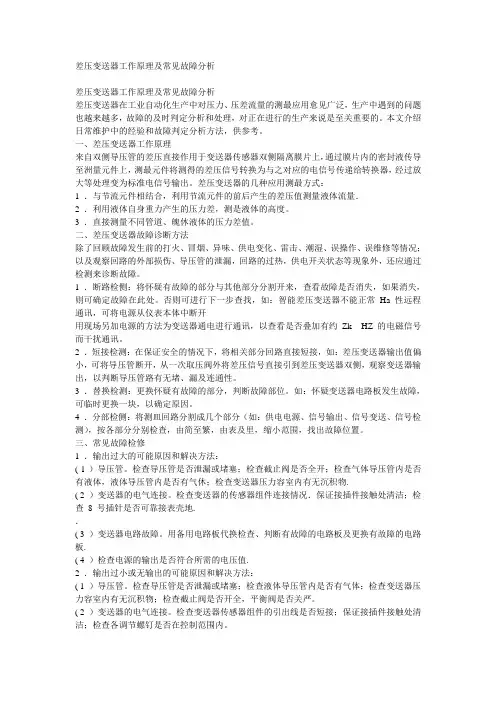

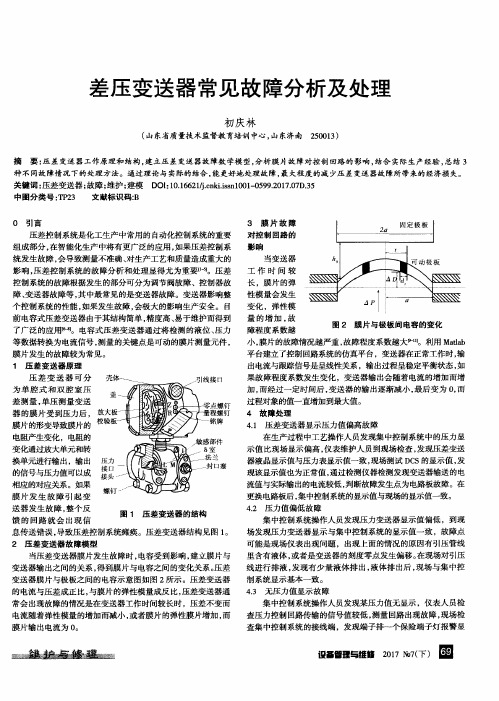

差压变送器工作原理及常见故障分析差压变送器工作原理及常见故障分析差压变送器在工业自动化生产中对压力、压差流量的测最应用愈见广泛，生产中遇到的问题也越来越多，故障的及时判定分析和处理，对正在进行的生产来说是至关重要的。

本文介绍日常维护中的经验和故障判定分析方法，供参考。

一、差压变送器工作原理来自双侧导压管的差压直接作用于变送器传感器双侧隔离膜片上，通过膜片内的密封液传导至洲量元件上，测最元件将测得的差压信号转换为与之对应的电信号传递给转换器，经过放大等处理变为标准电信号输出。

差压变送器的几种应用测最方式：1 ．与节流元件相结合，利用节流元件的前后产生的差压值测量液体流量．2 ．利用液体自身重力产生的压力差，测是液体的高度。

3 ．直接测量不同管道、魄休液体的压力差值。

二、差压变送器故障诊断方法除了回顾故障发生前的打火、冒烟、异味、供电变化、雷击、潮湿、误操作、误维修等情况；以及观察回路的外部损伤、导压管的泄漏，回路的过热，供电开关状态等现象外，还应通过检测来诊断故障。

1 ．断路检侧：将怀疑有故障的部分与其他部分分割开来，查看故障是否消失，如果消失，则可确定故障在此处。

否则可进行下一步查找，如：智能差压变送器不能正常Ha 性远程通讯，可将电源从仪表本体中断开用现场另加电源的方法为变送器通电进行通讯，以查看是否叠加有约Zk - HZ 的电磁信号而干扰通讯。

2 ．短接检测：在保证安全的情况下，将相关部分回路直接短接，如：差压变送器输出值偏小，可将导压管断开，从一次取压阀外将差压信号直接引到差压变送器双侧，观察变送器输出，以判断导压管路有无堵、漏及连通性。

3 ．替换检测：更换怀疑有故障的部分，判断故障部位。

如：怀疑变送器电路板发生故障，可临时更换一块，以确定原因。

4 ．分部检侧：将测皿回路分割成几个部分（如：供电电源、信号输出、信号变送、信号检测），按各部分分别检查，由简至繁，由表及里，缩小范围，找出故障位置。

变送器常见问题的处理⽅法⼀、变送器测量部分的检查变送器测量部分产⽣的故障，都会引起变送器⽆输出或输出不正常，因此应⾸先检查变送器的测量敏感部件。

1．拆下法兰，检查敏感部件隔离膜⽚有⽆变形，破损和漏油现象发⽣。

2．拆下补偿板，不取出敏感部件，检查插针对壳体的绝缘电阻，在电压不超过100V的情况下，绝缘电阻不应⼩于100MΩ。

3．接通电路和⽓路，当压⼒信号为量程上限值时，关闭⽓源，输出电压和读数值应稳定不动。

如果输出电压下降，则说明变送器有泄漏，可⽤肥皂⽔检查出泄漏部位。

变送器电路部分的检查⼆、变送器1．接通电源，在给定输⼊压⼒信号后，检查变送器输出端电压信号的状态。

若⽆输出电压，应⾸先检查电源电压是否正常；是否符合供电要求；电源与变送器及负载设备之间有⽆接线错误。

如果变送器接线端⼦上⽆电压或极性接反均可造成变送器⽆电压信号输出。

排除上述原因，则应进⼀步检查放⼤器板线路中元件有⽆损坏问题；线路板接插件有⽆接触不良现象，可采取对照正常仪表的测量电压与故障仪表对应的测量电压相⽐较的⽅法，确定故障点，必要的情况下可更换有故障的放⼤器板。

在对流量型变送器检查时，对J型放⼤器板应特别要注意采取防静电措施。

2．接通电源，在给定输⼊压⼒信号后，若变送器输出过⾼（⼤于10VDC），或输出过低（⼩于2.0VDC），且改变输⼊压⼒信号和调整零点、量程螺钉时输出均⽆反应。

对于这类故障，除检查变送器测量部分敏感部件有⽆异常外，应检查变送器放⼤器板上“振荡控制电路部分”⼯作正常与否。

⾼频变压器T1-12之间正常峰值电压应为25~35VP-P；频率约为32kHz。

其次检查放⼤器板上各运算放⼤器的⼯作状况；各部分的元器件有⽆损坏问题等。

此类故障需要更换放⼤器板。

3．变送器在线路设计和⼯艺装配质量上要求都⼗分严格，在实际使⽤中对出现的线路故障，经检查确认后最好与⽣产⼚家联系更换其故障线路板，以确保仪表长期⼯作的稳定性和可靠性。

三、现场故障检查施⼯现场出现的故障，绝⼤多数是由于使⽤和安装⽅法不当引起的，归纳起来有⼏个⽅⾯。

【变送器】差压变送器的故障解决变送器维护和修理保养差压变送器随着社会工业化进展，其应用范围越来越广泛，功能也越来越强大，同时随着应用场合情况各不一样；在应用中碰到的问题也越来越多，差压变送器显现问题的表现有很多种，这与安装、使用、维护人员的水平差异等都紧密相关；使得显现的问题不能快速解决，确定程度上影响了生产的正常进行，甚至危胁到生产安全。

故障分析1. 调查法:回顾故障发生前的打火、冒烟、异味、供电变化、雷击、潮湿、误操作、误维护和修理。

2. 直观法:察看回路的外部损伤、导压管的泄漏，回路的过热，供电开关状态等。

3. 检测法:1）断路检测:将怀疑有故障的部分与其它部分分开来，查看故障是否消失，假如消失，则确定故障所在，否则可进下步查找，如: 智能差压变送器不能正常Hart远程通讯，可将电源从表体上断开，用现场另加电源的方法为变送器通电进行通讯，以查看是否电缆是否叠加约2kHz的电磁信号而干扰通讯。

2）短路检测:在保证安全的情况下，将相关部分回路直接短接，如:差变送器输出值偏小，可将导压管断开，从一次取压阀外直接将差压信号直接引到差压变送器双侧，察看变送器输出，以判定导压管路的堵、漏的连通性。

3）替换检测:将怀疑有故障的部分更换，判定故障部位。

如:怀疑变送器电路板发生故障，可临时更换一块，以确定原因。

4）分部检测:将测量回路分割成几个部分，如:供电电源、信号输出、信号变送、信号检测，按分部分检查，由简至繁，由表及里，缩小范围，找出故障位置。

故障调试1、查看差压变送器的电源是否接反了，电源正负极是不是接正确了。

2、测量变送器的供电电源，是否有24V直流电压；必需保证供应变送器的电源电压≥12V（即变送器电源输入端电压≥12V）。

假如没有电源则应检查回路是否断线、检测仪表是否选取错误（输入阻抗应≤250Ω）等等。

3、假如压力变送器是带表头的，需要检查表头是否损坏（可以先将表头的两根线短路；假如短路后正常，则说明是表头损坏），假如是表头损坏，则需另换表头。

差压液位变送器液位测量的误差分析变送器常见问题解决方法随着工业生产的自动化、智能化程度的提高，为了适应市场需标，掌控自动化过程的仪表的技术也在不断提高，包括了生产过程中的液位计的测量、监测与掌控，目前在在全国各大发电企业中，这种现象特别明显，发电厂中对于液位的测量与监视，紧要集中于水位的掌控，水位是否合理与精准，对于机组运行的自动化设备的稳定与安全运行是特别紧要的。

例如凝汽器水位、锅炉汽包液位、加热器水位、除氧器水位等。

比如在机组刚启动过种中，各种液位测量值变化的幅度和频率相对较大，会给运行人员的操作起到误导做用及影响自动化投入率。

所以，对热工调试人员来说，正确调试和投运设备就显得特别紧要了。

目前在发电企业的生产中，常用的液位计包括了差压式液位变送器、电容式液位计、投入式液位计、浮子式液位计、超声波液位变送器等等。

本文重点对于差压液位变送器和电容式液位计在液位测量过程中碰到问题进行分析与讨论，针对碰到的问题提出了相应的解决方案，通过生产厂家的实在案例介绍了差压液位变送器在投入运行后相关的一系列情况。

2. 差压式液位变送器2.1 工作原理差压变送器工作原理就是把液位不断变化的高度差变化成压力差，再通过二次转换，变成4—20mA 模拟信号远传到CRT，供运行人员监视。

跟据下图，实在分析、写出公式。

依据压力计算公式可得如下计算式：P+=gL P— =2gH+1（L—H）g所以，得出正负压侧差压计算式如下：P= P+ — P— =gL—〔2gH+1（L—H）g〕=gL ﹙—1 ﹚— gH ﹙ 2—1 ﹚L：正负压侧取压点之间的距离。

：正压侧测量管内冷凝水密度。

2：被测量容器内水的密度﹙机组正常运行时﹚。

1：被测量容器内蒸汽的密度﹙机组正常运行时﹚。

H：被测量水位的高度。

**********************************所以，用上面的差压式液位变送器测量水位，相对精度较高，有利于机组在正常工况下进行水位调整，有利于热工掌控投自动。

压力变送器常见故障及处理方法压力变送器维护和修理保养一、变送器无输出1:查看变送器电源是否接反；解决方法:把电源极性接正确2:测量变送器的供电电源，是否有24V直流电压；解决方法:必需保证供应变送器的电源电压12V（即变送器电源输入端电压12V）。

假如没有电源，则应检查回路是否断线、检测仪表是否选取错误（输入阻抗应250）；等等。

3:假如是带表头的，检查表头是否损坏（可以先将表头的两根线短路，假如短路后正常，则说明是表头损坏）；解决方法:表头损坏的则需另换表头，4:将电流表串入24V电源回路中，检查电流是否正常；解决方法:假如正常则说明变送器正常，此时应检查回路中其他仪表是否正常。

5:电源是否接在变送器电源输入端；解决方法:把电源线接在电源接线端子上。

二、变送器输出20mA1: 变送器电源是否正常解决方法:假如小于12VDC，则应检查回路中是否有大的负载，变送器负载的输入阻抗应符合RL（变送器供电电压—12V）/（ 0.02A）2:实际压力是否超过压力变送器的所选量程；解决方法:重新选用适当量程的压力变送器。

3:压力传感器是否损坏，严重的过载有时会损坏隔离膜片。

解决方法:需发回生产厂家进行修理。

4:接线是否松动；解决方法:接好线并拧紧5:电源线接线是否正确解决方法:电源线应接在相应的接线柱上三、变送器输出4mAOutput4mA1:变送器电源是否正常解决方法:假如小于12VDC，则应检查回路中是否有大的负载，变送器负载的输入阻抗应符合RL（变送器供电电压—12V）/（ 0.02A）2:实际压力是否超过压力变送器的所选量程；解决方法:重新选用适当量程的压力变送器压力传感器是否损坏，严重的过载有时会损坏隔离膜片。

解决方法:需发回生产厂家进行修理。

四、压力指示不正确Wrong indication1: 变送器电源是否正常解决方法:假如小于12VDC，则应检查回路中是否有大的负载，变送器负载的输入阻抗应符合RL（变送器供电电压—12V）/（ 0.02A）2: 参照的压力值是否确定正确解决方法:假如参照压力表的精度低，则需另换精度较高的压力表。
