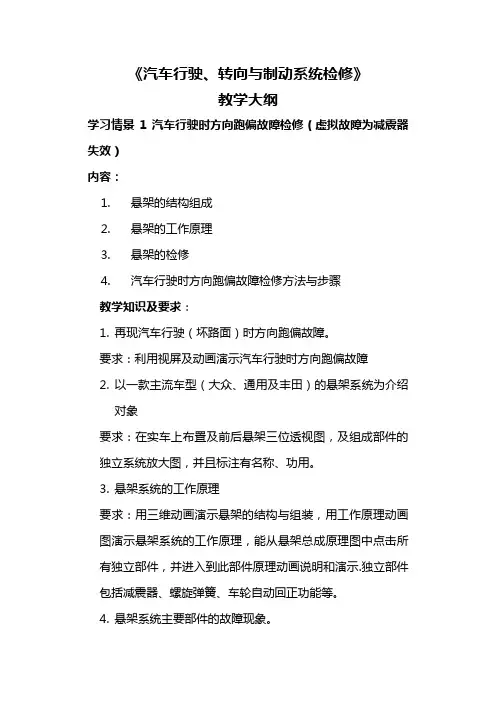

《汽车行驶、转向与制动系统检修》教学大纲学习情景1汽车行驶时方向跑偏故障检修（虚拟故障为减震器失效）内容：1.悬架的结构组成2.悬架的工作原理3.悬架的检修4.汽车行驶时方向跑偏故障检修方法与步骤教学知识及要求：1.再现汽车行驶（坏路面）时方向跑偏故障。
要求：利用视屏及动画演示汽车行驶时方向跑偏故障2.以一款主流车型（大众、通用及丰田）的悬架系统为介绍对象要求：在实车上布置及前后悬架三位透视图，及组成部件的独立系统放大图，并且标注有名称、功用。
3.悬架系统的工作原理要求：用三维动画演示悬架的结构与组装，用工作原理动画图演示悬架系统的工作原理，能从悬架总成原理图中点击所有独立部件，并进入到此部件原理动画说明和演示.独立部件包括减震器、螺旋弹簧、车轮自动回正功能等。
4.悬架系统主要部件的故障现象。
要求：减震器、螺旋弹簧、缓冲胶、定位参数等5.以汽车行驶时方向跑偏故障检修方法与步骤为例，介绍悬架的一般检修方法。
要求：使用PPT故障诊断流程图，每个部位能够点击出该步骤故障检测点、检测方法及诊断依据。
学习情景2汽车前轮轮胎异常磨损检修内容：1.车轮的结构组成2.车轮的工作原理3.车轮的常见故障及原因4.汽车前轮轮胎异常磨损检修教学知识及要求：1.再现汽车前轮轮胎异常磨损的故障。
要求：利用三维视图及动画演示汽车前轮轮胎异常磨损故障2.以一款主流车型（大众、通用及丰田）的车轮为介绍对象要求：在实车上布置车轮三维透视图，及组成部件的独立系统放大图，并且标注有名称、功用。
3.车轮的工作原理要求：用三维动画演示车轮的结构与组装，用工作原理动画图演示车轮的工作原理，能从车轮原理图中点击所有独立部件，并进入到此部件原理动画说明和演示.独立部件包括花纹（排水性能）、胎体、帘布、密封层、加气嘴、轮毂等。
4.轮胎几种磨损现象。
要求：通过大量图片集三维视图演示胎肩磨损、单侧异常磨损、肩部异常磨损、胎肩对称磨损、锯齿型磨损、波浪形磨损等。

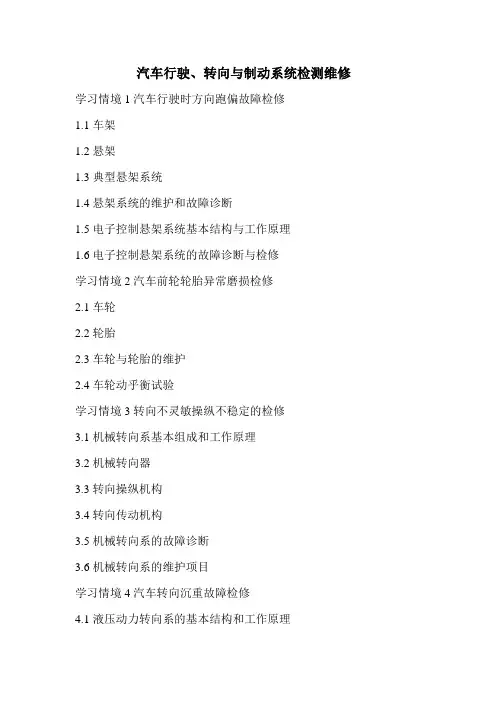

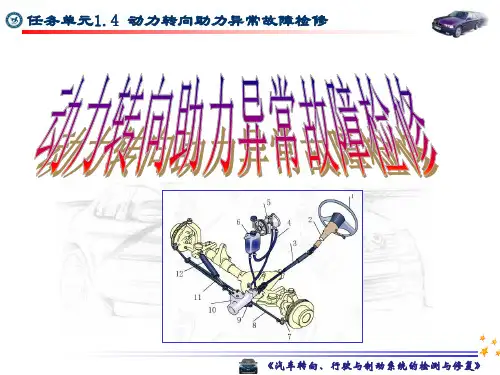

汽车行驶、转向与制动系统检测维修学习情境1汽车行驶时方向跑偏故障检修1.1车架1.2悬架1.3典型悬架系统1.4悬架系统的维护和故障诊断1.5电子控制悬架系统基本结构与工作原理1.6电子控制悬架系统的故障诊断与检修学习情境2汽车前轮轮胎异常磨损检修2.1车轮2.2轮胎2.3车轮与轮胎的维护2.4车轮动乎衡试验学习情境3转向不灵敏操纵不稳定的检修3.1机械转向系基本组成和工作原理3.2机械转向器3.3转向操纵机构3.4转向传动机构3.5机械转向系的故障诊断3.6机械转向系的维护项目学习情境4汽车转向沉重故障检修4.1液压动力转向系的基本结构和工作原理4.2液压动力转向系的主要部件4.3液压动力转向系的故障诊断4.4液压动力转向系的维护项目4.5电动动力转向系的基本结构和工作原理4.6电动动力转向系的检测与故障诊断4.7电控液力式动力转向系的基本结构和工作原理4.8四轮转向系学习情境5汽车行驶中制动力不足故障诊断与修复5.1汽车制动系概述5.2车轮制动器5.3驻车制动器5.4制动传动装置5.5常规制动系的维护检查项目5.6常规制动系的故障诊断学习情境6ABS防抱死系统不工作及故障灯常亮的故障诊断与修复6.1ABS系统组成与原理6.2ABS系统组件的检修附录学生任务工单学习情境1汽车行驶吋方向跑偏故障检修学习情境2汽车前轮轮胎异常磨损检修学习情境3转向不灵敏操纵不稳定的检修学习情境4汽车转向沉重故障检修学习情境5汽车行驶中制动力不足故障诊断与修复学习情境6ABS防抱死系统不工作及故障灯常亮的故障诊断与修复。
电电 子子 教教 案案
学习领域：汽车行驶转向制动系统检修 学习情境：汽车行驶跑偏故障检修
工作任务 车架的检查与校正
课时 2 能 力
目
标 专业能力 会检查车架变形
能熟练拆装车桥和检查车桥的技术状况及性能
能熟练使用仪器校正车架
会检查、调整车轮定位
会诊断汽车行驶跑偏的故障
社会能力 通过分组活动，培养团队协作能力
通过规范文明操作，培养良好的职业道德和安全环保意识 通过小组讨论、上台演讲评述，培养与客户的沟通能力 方法能力
通过查阅资料、文献，培养个人自学能力和获取信息能力 通过情境化的任务单元活动，掌握解决实际问题的能力
填写任务工作单，制订工作计划，培养工作方法能力
能独立使用各种媒体完成学习任务 教学方法 课堂对话、角色扮演、引导文法、教师讲授、多媒体教学、网络教学
教 学 过 程
资讯 一、引入情境
教师向学生展示车辆故障现象：一辆上海大众桑塔纳轿车，驾驶员反映汽车行驶时经常发生跑偏现象
二、体验故障
实驾汽车在公路上行驶，保持一定的车速，感觉汽车确实会产生向左跑偏的现象。
三、学习内容
行驶系概述
1、汽车行驶系的组成
行驶系主要由车架、车桥、悬架与车轮组成。
2、行驶系的功能
接受传动系统传来的发动机转矩并产生驱动力；
承受汽车的总重量，传递并承受路面作用于车轮上的各个方向的反力及转矩；
缓冲减振，保证汽车行驶的平顺性；
与转向系统协调配合工作，控制汽车的行驶方向。
车架概述
车架是跨接在各车桥之间的桥梁式结构，是整个汽车的安装基础。
2、车架作用
（1）安装汽车的各总成和部件，并使它们保持正确的相对位置；
（2）承受来自车上和地面的各种静、动载荷。
车架类型
按结构形式可分为边梁式、中梁式和综合式几种类型。
1、边梁式车架
由两根位于两边的纵梁和若干道横梁组成，用铆接和焊接的方法将纵横梁连接成坚固的刚性构架。
2、中梁式车架
中梁式车架只有一根位于中央贯穿前后的纵梁，因此亦称为脊梁式车架。
3、综合式车架
车架前部是边梁式，而后部是中梁式，这种车架称为综合式车架（也称复合式车架）。
它同时具有中梁式和边梁式车架的特点。
4、承载式车身
大多数轿车和部分大型客车取消了车架，而以车身兼代车架的作用，即将所有部件固定在车身上，所有的力也由车身来承受，这种车身称为承载式车身。
承载式车身由于无车架，可以减轻整车质量；可以使地板高度降低，使上、下车方便。
1. 5 车架的检查
1、车架的失效形式
车架在使用过程中往往会出现变形（包括弯曲变形、扭转变形）、裂纹、锈蚀、螺栓和铆钉松动等失效形式。
2、车架的检修
（1) 外观检查
从外观上检查车架是否有严重的变形、裂纹、锈蚀、螺栓或铆钉松动等现象。
（2) 车架变形的检修
车架弯曲的检查可以通过拉线、直尺等来测量、检查。
一般要检查车架上平面和侧平面的直线度误差。
