汽车行驶转向与制动系统-底盘概述

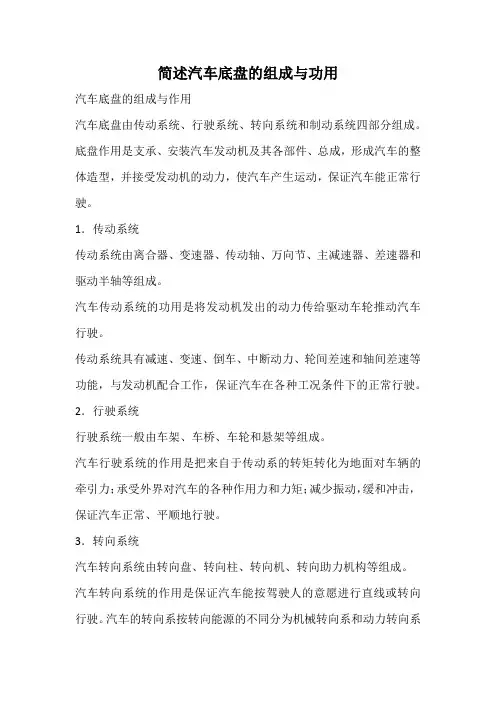

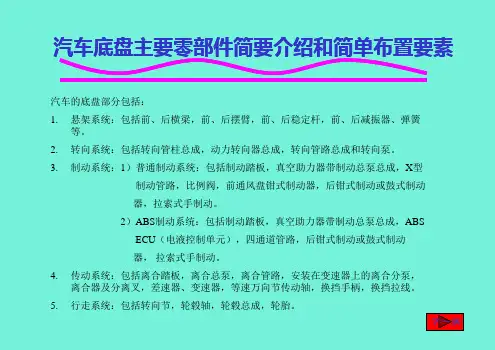

简述汽车底盘的组成与功用汽车底盘的组成与作用汽车底盘由传动系统、行驶系统、转向系统和制动系统四部分组成。

底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证汽车能正常行驶。

1．传动系统传动系统由离合器、变速器、传动轴、万向节、主减速器、差速器和驱动半轴等组成。

汽车传动系统的功用是将发动机发出的动力传给驱动车轮推动汽车行驶。

传动系统具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能，与发动机配合工作，保证汽车在各种工况条件下的正常行驶。

2．行驶系统行驶系统一般由车架、车桥、车轮和悬架等组成。

汽车行驶系统的作用是把来自于传动系的转矩转化为地面对车辆的牵引力；承受外界对汽车的各种作用力和力矩；减少振动，缓和冲击，保证汽车正常、平顺地行驶。

3．转向系统汽车转向系统由转向盘、转向柱、转向机、转向助力机构等组成。

汽车转向系统的作用是保证汽车能按驾驶人的意愿进行直线或转向行驶。

汽车的转向系按转向能源的不同分为机械转向系和动力转向系两大类。

4．制动系统汽车制动系统的作用是根据需要使汽车减速或在最短的距离内停车，以保证行车的安全。

汽车制动系统一般由行车制动器、驻车制动器等组成。

行车制动器又可分为盘式制动器和鼓式制动器。

目前汽车制动系统中常用盘式制动器。

（1）行车制动装置行车制动装置是驾驶人用脚操纵的制动装置，在行车中经常使用。

制动器安装在汽车的全部车轮上。

（2）驻车制动装置驻车制动装置是驾驶人用手操纵的制动装置，主要用于停车后防止汽车滑溜。

在行车制动装置失效时或在坡道上起步时，临时可用驻车制动装置。

普通的汽车（轿车）中，制动系统只配备了行车制动装置和驻车制动装置。

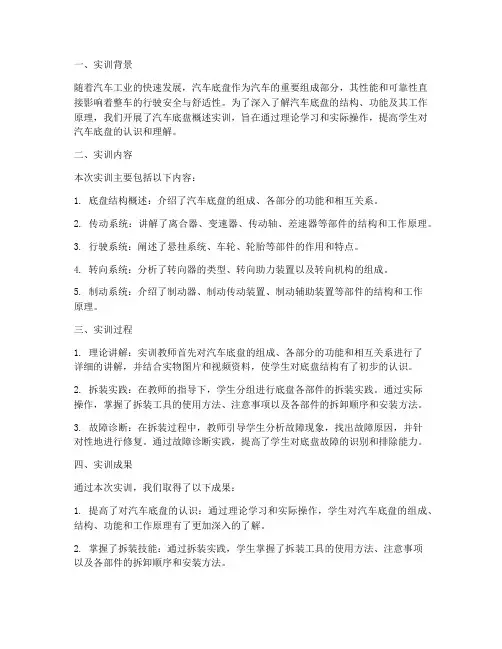

一、实训背景随着汽车工业的快速发展，汽车底盘作为汽车的重要组成部分，其性能和可靠性直接影响着整车的行驶安全与舒适性。

为了深入了解汽车底盘的结构、功能及其工作原理，我们开展了汽车底盘概述实训，旨在通过理论学习和实际操作，提高学生对汽车底盘的认识和理解。

二、实训内容本次实训主要包括以下内容：1. 底盘结构概述：介绍了汽车底盘的组成、各部分的功能和相互关系。

2. 传动系统：讲解了离合器、变速器、传动轴、差速器等部件的结构和工作原理。

3. 行驶系统：阐述了悬挂系统、车轮、轮胎等部件的作用和特点。

4. 转向系统：分析了转向器的类型、转向助力装置以及转向机构的组成。

5. 制动系统：介绍了制动器、制动传动装置、制动辅助装置等部件的结构和工作原理。

三、实训过程1. 理论讲解：实训教师首先对汽车底盘的组成、各部分的功能和相互关系进行了详细的讲解，并结合实物图片和视频资料，使学生对底盘结构有了初步的认识。

2. 拆装实践：在教师的指导下，学生分组进行底盘各部件的拆装实践。

通过实际操作，掌握了拆装工具的使用方法、注意事项以及各部件的拆卸顺序和安装方法。

3. 故障诊断：在拆装过程中，教师引导学生分析故障现象，找出故障原因，并针对性地进行修复。

通过故障诊断实践，提高了学生对底盘故障的识别和排除能力。

四、实训成果通过本次实训，我们取得了以下成果：1. 提高了对汽车底盘的认识：通过理论学习和实际操作，学生对汽车底盘的组成、结构、功能和工作原理有了更加深入的了解。

2. 掌握了拆装技能：通过拆装实践，学生掌握了拆装工具的使用方法、注意事项以及各部件的拆卸顺序和安装方法。

3. 培养了故障诊断能力：在故障诊断实践中，学生学会了分析故障现象、找出故障原因并针对性地进行修复。

五、实训总结本次汽车底盘概述实训，使我们对汽车底盘有了更加全面的认识，提高了我们的动手能力和故障诊断能力。

以下是对本次实训的总结：1. 理论与实践相结合：本次实训将理论讲解与实际操作相结合，使学生在实践中巩固理论知识，提高动手能力。

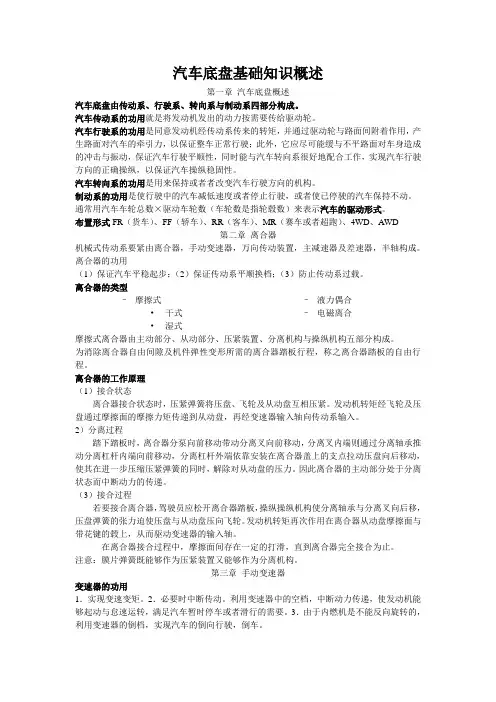

汽车底盘基础知识概述第一章汽车底盘概述汽车底盘由传动系、行驶系、转向系与制动系四部分构成。

汽车传动系的功用就是将发动机发出的动力按需要传给驱动轮。

汽车行驶系的功用是同意发动机经传动系传来的转矩，并通过驱动轮与路面间附着作用，产生路面对汽车的牵引力，以保证整车正常行驶；此外，它应尽可能缓与不平路面对车身造成的冲击与振动，保证汽车行驶平顺性，同时能与汽车转向系很好地配合工作，实现汽车行驶方向的正确操纵，以保证汽车操纵稳固性。

汽车转向系的功用是用来保持或者者改变汽车行驶方向的机构。

制动系的功用是使行驶中的汽车减低速度或者停止行驶，或者使已停驶的汽车保持不动。

通常用汽车车轮总数×驱动车轮数（车轮数是指轮毂数）来表示汽车的驱动形式。

布置形式FR（货车）、FF（轿车）、RR（客车）、MR（赛车或者超跑）、4WD、AWD第二章离合器机械式传动系要紧由离合器，手动变速器，万向传动装置，主减速器及差速器，半轴构成。

离合器的功用（1）保证汽车平稳起步；（2）保证传动系平顺换档；（3）防止传动系过载。

离合器的类型–摩擦式•干式•湿式–液力偶合–电磁离合摩擦式离合器由主动部分、从动部分、压紧装置、分离机构与操纵机构五部分构成。

为消除离合器自由间隙及机件弹性变形所需的离合器踏板行程，称之离合器踏板的自由行程。

离合器的工作原理（1）接合状态离合器接合状态时，压紧弹簧将压盘、飞轮及从动盘互相压紧。

发动机转矩经飞轮及压盘通过摩擦面的摩擦力矩传递到从动盘，再经变速器输入轴向传动系输入。

2）分离过程踏下踏板时，离合器分泵向前移动带动分离叉向前移动，分离叉内端则通过分离轴承推动分离杠杆内端向前移动，分离杠杆外端依靠安装在离合器盖上的支点拉动压盘向后移动，使其在进一步压缩压紧弹簧的同时，解除对从动盘的压力。

因此离合器的主动部分处于分离状态而中断动力的传递。

（3）接合过程若要接合离合器，驾驶员应松开离合器踏板，操纵操纵机构使分离轴承与分离叉向后移，压盘弹簧的张力迫使压盘与从动盘压向飞轮。

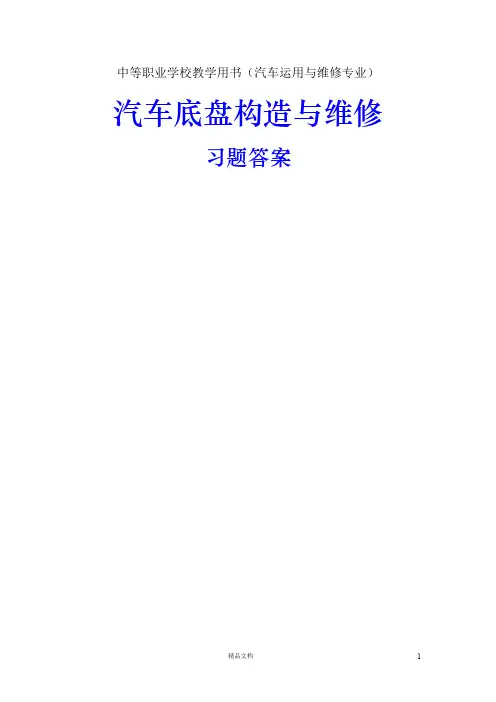

中等职业学校教学用书（汽车运用与维修专业）汽车底盘构造与维修习题答案《汽车底盘构造与维修》习题答案第一章汽车底盘概述1．简述汽车底盘的基本组成及功用。

基本组成：汽车底盘由传动系、行驶系、转向系和制动系等四大系统组成。

功用：接受发动机的动力，使汽车运动并保证汽车能够按照驾驶员的操纵而正常行驶。

2．说说汽车底盘采用的电子技术有哪些？现代汽车底盘中采用的电子技术有：电子控制自动变速器（EAT或ECT）、电子控制防滑差速器（EDL）、制动防抱死系统（ABS）和驱动防滑系统（ASR）、巡航控制系统（CCS）、电子控制悬架系统（ECS）和电子控制转向系统等。

第二章汽车传动系概述1.简述汽车传动系的基本组成和功用汽车传动系是指从发动机到驱动车轮之间所有动力传递装置的总称。

基本组成包括：离合器、变速器、万向传动装置（万向节和传动轴）和驱动桥（主减速器、差速器、半轴、桥壳）。

基本功用是将发动机发出的的动力按需要传给驱动车轮，使汽车前进或倒退。

2.汽车传动系的布置形式有哪些？汽车传动系的布置形式与发动机的安装位置和汽车的驱动方式有关，一般有发动机前置后轮驱动、发动机前置前轮驱动、发动机后置后轮驱动、发动机前置全轮驱动等。

第三章离合器1．汽车传动系为什么要装离合器？离合器是汽车传动系中直接与发动机相连接的部分。

内燃机只能在无负荷的情况下起动，所以发动机起动时必须与传动系分离。

另外，汽车在换档和制动前也需要切断动力传递。

为此，在发动机与变速器之间设有离合器，用来分离或接合两者之间的动力联系。

2．对照实物或图片说明汽车离合器由哪几部分组成？各部分的功能是什么？并说明摩擦离合器工作原理。

摩擦离合器由主动部分、从动部分、压紧机构和操纵机构四部分组成主动部分包括飞轮、离合器盖和压盘；从动部分包括从动盘和从动轴。

压紧机构由若干根沿圆周均匀布置的压紧弹簧操纵机构包括离合器踏板、拉杆、调节叉、分离叉、分离套筒、分离轴承、分离杠杆、回位弹簧等组成。

第一部分 汽车底盘概述单元一 汽车底盘概述汽车一般是由发动机、 底盘、车身和电气设备组成， 下面对汽车底盘做一整体性的介绍。

课题 1.1 汽车底盘的基本组成汽车底盘由传动系、 行驶系、转向系和制动系四大系统组成， 其功用为接受发动机的动 力， 使汽车运动并保证汽车能够按照驾驶员的操纵而正常行驶。

如图 1－1 和 1－2 所示为常 见货车和轿车的底盘结构图。

图 1－1 货车底盘结构1－前轴 2－前悬架 3－前轮 4－离合器 5－变速器 6－驻车制动器 7－传动轴 8－驱动桥 9－后悬架 10－后轮 11－车架 12－转向盘学习目标1. 了解汽车底盘的基本组成及功用2. 了解汽车底盘的各种布置型式3. 了解汽车行驶的基本原理4. 了解汽车维修流程、 掌握汽车维 修工作原则 教学建议 建议： 以实验室现场教学为 主， 以教师的讲解、 学生自 学等为辅， 条件允许可以运 用多媒体教学进行介绍或 总结。

鉴定标准 应知：汽车底盘的组成、 功用、总体布置和行驶 原理 应会：如何进行汽车底 盘维修的安全生产图 1－2 轿车底盘结构1－前悬架 2－前轮制动器 3－前轮 4－离合器踏板 5－变速器操纵机构 6－驻车制动手柄 7－传动轴 8－后桥 9－后悬架 10－后轮制动器 11－后轮 12－后保险杠13－备胎 14－横向稳定器 15－转向盘一、传动系汽车传动系是指从发动机到驱动车轮之间所有动力传递装置的总称。

其功用是将发动机的动力传给驱动车轮。

不同的汽车，其底盘的组成稍有不同；如载货汽车及部分轿车，其底盘一般是由离合器、手动变速器、万向传动装置(万向节和传动轴) 、驱动桥(主减速器、差速器、半轴、桥壳)等组成，如 1－3 所示；而现在轿车中采用自动变速器的越来越多，底盘包括自动变速器、万向传动装置、驱动桥等，即用自动变速器取代了离合器和手动变速器；如果是越野汽车(包括 SUV，即运动型多功能车)，还应包括分动器。
