含容电路

电容的运算放大器电路是一种常见的电子电路，它可以实现电压放大和滤波功能，广泛应用于许多电子系统中。

本文将从基本概念、电路结构、工作原理和计算方法等方面对含电容的运算放大器电路进行详细介绍，帮助读者更好地理解和应用这一电路。

一、基本概念1. 运算放大器（Operational Amplifier，简称Op-Amp）是一种集成电路，具有高增益、高输入阻抗、低输出阻抗等特点，广泛应用于电子电路中。

2. 电容是一种存储电荷的元件，具有阻抗与频率成反比的特性，可以用于滤波和信号处理。

二、电路结构含电容的运算放大器电路通常由运算放大器、电容和其它元件组成，其中电容可以用来实现滤波、积分、微分等功能。

三、工作原理1. 电容的作用：电容在运算放大器电路中可以用来滤波、积分、微分等。

在滤波电路中，电容可以与电阻配合，实现低通滤波、高通滤波、带通滤波等功能。

2. 电容的阻抗特性：电容的阻抗与频率成反比，即Zc=1/(jωC)，其中Zc为电容的阻抗，ω为角频率，C为电容的电容值。

3. 运算放大器的特性：运算放大器具有高输入阻抗、低输出阻抗、无限大的开环增益等特点，在实际应用中可以近似认为是理想运算放大器。

四、计算方法1. 低通滤波电路的计算：对于低通滤波电路，可以通过电容和电阻的组合来实现。

其传递函数为H(jω)=1/(1+jωR1C1)，其中R1和C1分别为电阻和电容的取值。

通过调整R1和C1的取值，可以实现不同的频率特性。

2. 高通滤波电路的计算：高通滤波电路同样可以通过电容和电阻的组合来实现。

其传递函数为H(jω)=jωR2C2/(1+jωR2C2)，其中R2和C2分别为电阻和电容的取值。

通过调整R2和C2的取值，可以实现不同的频率特性。

3. 带通滤波电路的计算：带通滤波电路通常采用多级滤波电路进行实现，可以组合低通滤波和高通滤波电路来实现。

可以通过串联或并联的方式组合低通和高通滤波电路，来实现不同的频率特性。

由欧姆定律得通过R1的电流
E
10
I
A 1A
R1 R2 4 6
(2)S断开前，C两端电压U1＝IR2＝6 V C所带电量Q1＝CU1＝30×10－6×6 C＝1.8×10－4 C 开关S断开稳定后，总电流为零， 电容器两端电压为E， 所带电量Q2＝CE＝30×10－6×10 C＝3×10－4 C 通过R1的电量，即为电容器增加的电量 ΔQ＝Q2－Q1＝1.2×10－4 C． 答案：(1)1 A (2)1.2×10－4 C 规律总结：处于稳定状态时，电容器相当于断路，与之串联的电阻不
例1．如图所示，电路中E＝10 V，R1＝4 Ω，R2＝6 Ω，C＝30 μF．电 池内阻可忽略． (1)闭合开关S，求稳定后通过R1的电流． (2)然后将开关S断开，求这以后通过R1的总电量．
解析：(1)电路稳定后，电容器所在的支路上无电流通过，
因此R1与R2串联，C两端的电压即为R2两端的电压．
R0为定值电阻，R1、R2为可调电阻，用绝缘细线 将质量为m、带正电的小球悬于电容器内部．闭合 电键S，小球静止时受到悬线的拉力为F，下列关 于F的大小变化的判断正确的是( ) A．保持R2不变，缓慢增大R1时，F将变大 B．保持R1不变，缓慢增大R2时，F将变小 C．保持R1、R2不变，减小平行板MN的间距，F将变大 D．保持R1、R2不变，减小平行板MN的间距，F将变小
·R2＝3 V.
Q＝CU2＝12×10－6 C，且a板带正电，b板带负电．
SQ闭′＝合C，U1C＝两7端.2×电1压0－即6 RC1．两且端a电板压带，负由电电，路b分板析带：正U电1=．R1
R1 R2
·r
E R外
·R外=1.8 V.
据此通过电流表电量ΔQ＝Q＋Q′＝1.92×10－5 C. 答案：1.92×10－5 C

电磁感应现象中含容电路分析方法电磁感应是物理学中一个重要的现象，它也是电子电路中常用的技术。

当一个变化电流流过线路时，它会产生一个磁场，当磁场变化时，线圈会产生电动势，由此可以将电能转换成其他形式的能量。

电磁感应中含容电路的分析是理解和应用电磁感应原理的基础，它包括对含容电路的定义、含容电路的电压和电流表达式以及含容电路的时域和频域响应。

首先我们来介绍含容电路定义，含容电路可以定义为具有电容元件和一个或多个串联或并联电阻的电路。

电容元件概括地讲就是二极管，它由两个电极及一个绝缘物质构成，当这两个电极之间施加电压时，就会产生电容效应，电容效应是指电流在电容元件中产生的延迟反应，因此它可以被称为含容电路。

接下来讨论含容电路的电压和电流表达式，电压在含容电路中可以用振荡器方程表达：$$V_C=V_{max}sin(omega t+varphi)，$$其中$V_C$是电容元件上的电压，$V_{max}$是电压的最大值，$omega$是角速度，$varphi$是位相差，t是时间。

而电流表达式为： $$I_C=I_{max}sin(omega t+varphi)，$$其中$I_C$是电容元件上的电流，$I_{max}$是电流的最大值，$omega$是角速度，$varphi$是位相差，t是时间。

最后，讨论含容电路的时域和频域响应，对于含容电路的时域响应，它指的是电流和电压变化随时间的变化趋势，也就是说，在电路中电流和电压是按照正弦波计算的，而频域响应则指的是信号随频率变化时，电路的行为所表现出来的结果。

因此，频域响应可以直观地反映电路在不同频率情况下的反应情况，且深入的理解和使用电磁感应的原理都离不开含容电路的时域和频域响应。

综上所述，含容电路的定义、电压和电流表达式，以及时域和频域响应都是理解和应用电磁感应现象的基础。

因此，我们可以用含容电路来模拟电磁感应发生的过程，并通过该模型来分析电磁感应现象中的不同参数对现象的影响及其机理。

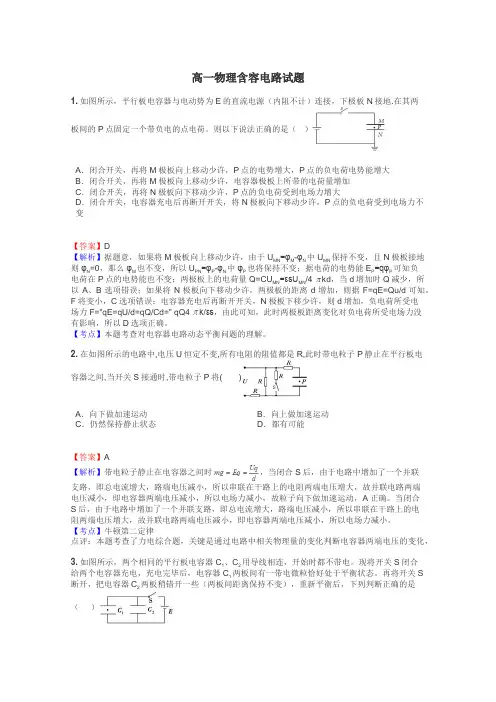

高一物理含容电路试题1. 如图所示，平行板电容器与电动势为E 的直流电源（内阻不计）连接，下极板N 接地.在其两板间的P 点固定一个带负电的点电荷。

则以下说法正确的是（ ）A ．闭合开关，再将M 极板向上移动少许，P 点的电势增大，P 点的负电荷电势能增大B ．闭合开关，再将M 极板向上移动少许，电容器极板上所带的电荷量增加C ．闭合开关，再将N 极板向下移动少许，P 点的负电荷受到电场力增大D ．闭合开关，电容器充电后再断开开关，将N 极板向下移动少许，P 点的负电荷受到电场力不变【答案】D【解析】据题意，如果将M 极板向上移动少许，由于U MN =φM -φN 中U MN 保持不变，且N 极板接地则φN =0，那么φM 也不变，所以U PN =φP -φN 中φP 也将保持不变；据电荷的电势能E P =qφP 可知负电荷在P 点的电势能也不变；两极板上的电荷量Q=CU MN =εsU MN /4 kd ，当d 增加时Q 减少，所以A 、B 选项错误；如果将N 极板向下移动少许，两极板的距离d 增加，则据F=qE=Qu/d 可知，F 将变小，C 选项错误；电容器充电后再断开开关，N 极板下移少许，则d 增加，负电荷所受电场力F="qE=qU/d=qQ/Cd=" qQ4 k/εs ，由此可知，此时两极板距离变化对负电荷所受电场力没有影响，所以D 选项正确。

【考点】本题考查对电容器电路动态平衡问题的理解。

2. 在如图所示的电路中,电压U 恒定不变,所有电阻的阻值都是R,此时带电粒子P 静止在平行板电容器之间,当开关S 接通时,带电粒子P 将( )A ．向下做加速运动B ．向上做加速运动C ．仍然保持静止状态D ．都有可能【答案】A【解析】带电粒子静止在电容器之间时，当闭合S 后，由于电路中增加了一个并联支路，即总电流增大，路端电压减小，所以串联在干路上的电阻两端电压增大，故并联电路两端电压减小，即电容器两端电压减小，所以电场力减小，故粒子向下做加速运动，A 正确。
