含电容电路问题.doc

精心整理含电容器电路经典习题例1：如图所示滑动变阻器R 1=1Ω，R 2=2Ω，R 3=6Ω，E ＝2V ，r ＝1Ω，C ＝500μF ，求： （11（2）再合上S 1，稳定后电容上带电量改变多少？（3）若要求再断开S 1时电容C 上电量不变，那么当初R 1应调节为多少？例2：如图，电源电动势为14，不计内阻，R 1=12Ω，R 3=3Ω，R 4=4Ω，R 2为变阻箱，电容C=2×10-10F 当电容器上带电量为4×10-10C ，电阻箱R 2的阻值多大？1、如图所示，E ＝10V,r ＝1Ω,R 1＝R 3＝5Ω,R 2＝4Ω，C ＝100μF 。

当S 断开时，电容器中带电粒子恰好处于静止状态。

求： (1)S 闭合后，带电粒子加速度的大小和方向；(2)S 闭合后流过R 3的总电荷量。

2、电动势为E 、内电阻为r 的电源与粗细均匀的电阻丝相联，组成如图所示的电路。

电阻丝长度为L ，电阻为R ，C 为平行板电容器，其相对面积为S ，两板间的距离为d.在滑动触头向右滑的过程中，电流计中有电流通过，为什么？若电流计允许通过的最大电流为I m ，求P 滑动时，所允许的最大速度是多少？3、如图所示，将一电动势E =1.5V ，内阻r=1.0Ω的电源和粗细均匀的电阻丝相连，电阻比长度L=0.279m ，电阻R=99Ω，电容C=0.2μF ，当滑动触头P 以4×10—3m/s 的速度向右滑动时，下列说法中正确的是（）A ．电容器C 充电，流过电流计G 的电流方向为a →G →bB ．电容器C 放电，流过电流计G 的电流方向为b →G →a C ．每秒钟电容器两极板的电压减少量为0.02VD ．流过电流计的电流是4×10—3mA4、如图所示，电动势为 、内阻为r 的电源与电阻R 1、R 2、R 3、平行板电容器AB 及电流表组成电路，滑动变阻器R 1处于某位置时，A 、B 间的带电油滴静止不动，当滑动变阻器R1的触头向右滑动时，下列判断正确的是（）A ．电流表读数增大，油滴向上运动B ．电流表读数增大，油滴向下运动C ．电流表读数减小，油滴向上运动D ．电流表读数减小，油滴向下运动5、如图所示的电路中，电阻R 1=10Ω，R 2=20Ω，R 3=8Ω，电容器电容C=2μF ，电源电动势E=12V ，内阻不计，要使电容器带有4×10-6C 的电量，变阻器R 的阻值应调为（） A ．8ΩB ．16ΩC ．20ΩD ．40Ω6、如图所示，R 1＝R 3=10Ω，R 2＝R 4＝20Ω，C=300μF ，电源两端电压恒为U ＝6V ，单刀双掷开关开始时接通触点2，求：(1)当开关S 刚从触点2改接为触点1的瞬时，流过电流表的电流； (2)改接为触点1，并待电路稳定后，电容C 的带电量；R 2R 1SCR 3 Er(3)若开关S 再从触点1改接为触点2，直至电流为零止，通过电阻R 1上的电量．7、在如图所示的闪光灯电路中，电源的电动势为E ，电容器的电容为C 。

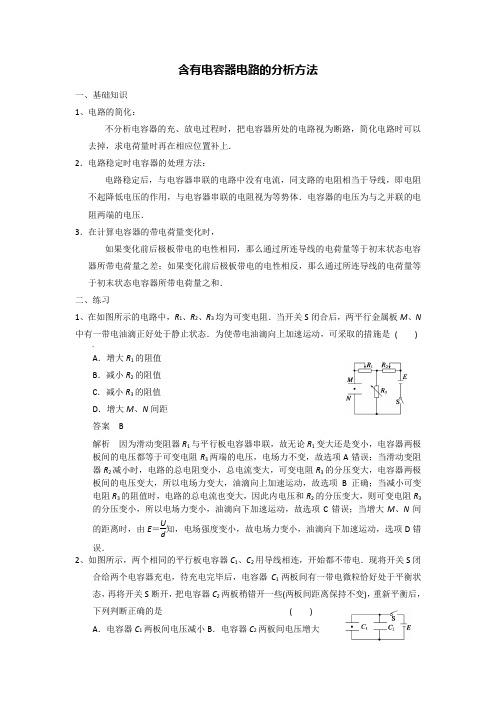

含有电容器电路的分析方法一、基础知识1、电路的简化： 不分析电容器的充、放电过程时，把电容器所处的电路视为断路，简化电路时可以去掉，求电荷量时再在相应位置补上．2．电路稳定时电容器的处理方法：电路稳定后，与电容器串联的电路中没有电流，同支路的电阻相当于导线，即电阻不起降低电压的作用，与电容器串联的电阻视为等势体．电容器的电压为与之并联的电阻两端的电压．3．在计算电容器的带电荷量变化时，如果变化前后极板带电的电性相同，那么通过所连导线的电荷量等于初末状态电容器所带电荷量之差；如果变化前后极板带电的电性相反，那么通过所连导线的电荷量等于初末状态电容器所带电荷量之和．二、练习1、在如图所示的电路中，R 1、R2、R 3均为可变电阻．当开关S 闭合后，两平行金属板M 、N 中有一带电油滴正好处于静止状态．为使带电油滴向上加速运动，可采取的措施是 ( )"A ．增大R 1的阻值B ．减小R 2的阻值C ．减小R 3的阻值D ．增大M 、N 间距答案 B解析 因为滑动变阻器R 1与平行板电容器串联，故无论R 1变大还是变小，电容器两极板间的电压都等于可变电阻R 3两端的电压，电场力不变，故选项A 错误；当滑动变阻器R 2减小时，电路的总电阻变小，总电流变大，可变电阻R 3的分压变大，电容器两极板间的电压变大，所以电场力变大，油滴向上加速运动，故选项B 正确；当减小可变电阻R 3的阻值时，电路的总电流也变大，因此内电压和R 2的分压变大，则可变电阻R 3的分压变小，所以电场力变小，油滴向下加速运动，故选项C 错误；当增大M 、N 间的距离时，由E ＝U d 知，电场强度变小，故电场力变小，油滴向下加速运动，选项D 错误．2、如图所示，两个相同的平行板电容器C 1、C 2用导线相连，开始都不带电．现将开关S 闭合给两个电容器充电，待充电完毕后，电容器C 1两板间有一带电微粒恰好处于平衡状态，再将开关S 断开，把电容器C 2两板稍错开一些(两板间距离保持不变)，重新平衡后，下列判断正确的是 ( ) A ．电容器C 1两板间电压减小B ．电容器C 2两板间电压增大C．带电微粒将加速上升D．电容器C1所带电荷量增大>答案BCD解析充电完毕后电容器C1、C2并联，且两端电压相等，都等于电源电压U，断开S后，电容器C2两板稍错开一些，即两板正对面积S减小，则电容减小，根据C＝εr S4πkd＝QU′可知，两板间电压U′增大，此时U′>U，则电容器C2又开始给C1充电，直到两电容器电压再次相等，此时两者两端的电压比原来的电压都增大，故A错误，B正确；电容器C1所带电荷量增大，故D正确；电容器C1两端的电压增大，根据E＝U/d可知，C1两板间电场强度增大，则带电微粒受到的电场力增大，将加速向上运动，故C正确．3、如图所示，电源两端电压为U＝10 V保持不变，R1＝Ω，R2＝Ω，C1＝C2＝30 μF.先闭合开关S，待电路稳定后，再将S断开，则S断开后，通过R1的电荷量为() A．×10－4 CB．×10－4 CC．×10－4 CD．×10－4 C答案A解析当开关S闭合，电路达到稳定后，电容器C2两端的电压为零，也就是C2不带电．电容器C1两端的电压为电阻R2两端的电压，故电容器C1带电．当开关S断开后，两电容器直接接在电源上，所以电容器C1增加的电荷量和C2所带的电荷量均为通过R1的电荷量．当开关S闭合，电阻R1和R2串联接在电源上，电源两端电压U＝10 V不变，而串联电路电压分配与电阻成正比，故电阻R2两端的电压为U2＝6 V，电容器C1带电荷量为Q1＝C1U2＝×10－4 C.;当开关S断开后，两电容器的电压均为10 V，故两电容器所带电荷量相等，均为Q，则Q＝C1U＝×10－4 C，所以通过R1的电荷量为ΔQ＝2Q－Q1＝×10－4 C，选A.4、如图所示的电路中，电源的电动势E＝6 V，内阻r＝1 Ω，电阻R1＝3 Ω，R2＝6 Ω，电容器的电容C＝μF，二极管D具有单向导电性，开始时，开关S1闭合，S2断开．(1)合上S2，待电路稳定以后，求电容器上电荷量变化了多少(2)合上S2，待电路稳定以后再断开S1，求断开S1后流过R1的电荷量是多少解析(1)设开关S1闭合，S2断开时，电容器两端的电压为U1，干路电流为I1，根据闭合电路欧姆定律有I 1＝E R 1＋r＝1.5 A U 1＝I 1R 1＝ V合上开关S 2后，电容器两端电压为U 2，干路电流为I 2.根据闭合电路欧姆定律有I 2＝E R 1R 2R 1＋R 2＋r ＝2 A U 2＝I 2R 1R 2R 1＋R 2＝4 V 所以电容器上电荷量减少了：ΔQ ＝(U 2－U 1)C ＝×10－6 C…(2)合上S 2后，电容器上的电荷量为QQ ＝CU 2＝×10－5 C再断开S 1后，R 1和R 2的电流与阻值成反比，故流过电阻的电荷量与阻值成反比． 故流过电阻R 1的电荷量为：Q 1＝R 2R 1＋R 2Q ＝×10－6 C. 答案 (1)减少了×10－6 C (2)×10－6 C5、如图所示的电路中，R 1、R 2、R 3是定值电阻，R 4是光敏电阻，其阻值随光照强度的增强而减小．当开关S 闭合且没有光照射时，电容器C 不带电．当用强光照射R 4且电路稳定时，则与无光照射时比较 ( )A ．电容器C 的上极板带正电B ．电容器C 的下极板带正电C ．通过R 4的电流变小，电源的路端电压增大D ．通过R 4的电流变大，电源提供的总功率变小答案 B解析 无光照射时，C 不带电，说明R 1R 2＝R 3R 4.当有光照射时，R 4阻值减小，则R 4分压减小，C 上板电势低于下板电势，下板带正电．由于R 4减小，回路中总电流变大，通过R 1、R 2电流变小，路端电压减小，通过R 4的电流变大，P 电源＝EI 应变大．只有B 正确．。

带电容的欧姆电路题
对于带电容的欧姆电路题，首先要明确电容器的特性。

电容器在直流电路中相当于开路，在交流电路中则相当于短路。

因此，在分析含有电容器的电路时，可以先将电容支路去掉，计算其他部分的电流、电压值。

然后，根据题目要求，分析电容器两极板的电压。

电容器两极板的电压等于它所在支路两端点的电压。

接着，通过电容器的电压和电容可求出电容器充电电量。

如果变化前后极板带电的电性相同，那么通过每根引线的电荷量等于始末状态电容器电荷量的差；如果变化前后极板带电的电性改变，那么通过每根引线的电荷量等于始末状态电容器电荷量之和。

最后，通过电容器的电压和平行板间距离可求出两扳间电场强度，再分析电场中带电粒子的运动。

具体的解题步骤和题目内容可能有所不同，需要根据实际情况进行分析和解答。

微专题65含电容器电路分析问题【核心考点提示】1．电路的简化：不分析电容器的充、放电过程时，把电容器所处的支路视为断路，简化电路时可以去掉，求电荷量时再在相应位置补上．2．处理方法：电路稳定后，与电容器串联的电路中没有电流，同支路的电阻相当于导线，即电阻不起降低电压的作用，与电容器串联的电阻视为等势体．电容器的电压为与之并联的电阻两端的电压．3．电容器所带电荷量的变化的计算：(1)如果变化前后极板带电的电性相同，那么通过所连导线的电荷量等于初、末状态电容器所带电荷量之差；(2)如果变化前后极板带电的电性相反，那么通过所连导线的电荷量等于初、末状态电容器所带电荷量之和．分析和计算含有电容器的直流电路时，关键是准确判断和求出电容器两端的电压，其具体方法是：(1)确定电容器和哪个电阻并联，该电阻两端电压即为电容器两端电压．(2)当电容器和某一电阻串联后接在某一电路两端时，此电路两端电压即为电容器两端电压．(3)当电容器与电源直接相连，则电容器两极板间电压即等于电源电动势．【微专题训练】(2016·全国卷Ⅱ，17)阻值相等的四个电阻、电容器C 及电池E (内阻可忽略)连接成如图所示电路。

开关S 断开且电流稳定时，C 所带的电荷量为Q 1；闭合开关S ，电流再次稳定后，C 所带的电荷量为Q 2。

Q 1与Q 2的比值为()A.25B.12C.35D.23【解析】S 断开时等效电路如图甲所示。

图甲电容器两端电压为U 1＝E R ＋23R ×23R ×12＝15E ；S 闭合时等效电路如图乙所示。

图乙电容器两端电压为U 2＝E R ＋12R ×12R ＝13E ，由Q ＝CU 得Q 1Q 2＝U 1U 2＝35，故选项C 正确。

【答案】C【变式】(多选)如图所示，C 1＝6μF ，C 2＝3μF ，R 1＝3Ω，R 2＝6Ω，电源电动势E ＝18V ，内阻不计，下列说法正确的是()A ．开关S 断开时，a 、b 两点电势相等B ．开关S 闭合后，a 、b 两点间的电流是2AC ．开关S 断开时C 1带的电荷量比开关S 闭合后C 1带的电荷量大D ．不论开关S 断开还是闭合，C 1带的电荷量总比C 2带的电荷量大【解析】S 断开时外电路处于断路状态，两电阻中均无电流通过，电阻两端电势相等，由题图知a 点电势与电源负极电势相等，而b 点电势与电源正极电势相等，A 错误．S 断开时两电容器两端电压都等于电源电动势，而C 1＞C 2，由Q ＝CU 知此时Q 1＞Q 2.当S 闭合时，稳定状态下C 1与R 1并联，C 2与R 2并联，电路中电流I ＝E R 1＋R 2＝2A ，此时两电阻两端电压分别为U 1＝IR 1＝6V 、U 2＝IR 2＝12V ，则此时两电容器所带的电荷量分别为Q 1′＝C 1U 1＝3.6×10－5C 、Q 2′＝C 2U 2＝3.6×10－5C ，对电容器C 1来说，S 闭合后其两端电压减小，所带的电荷量也减小，故B 、C 正确，D 错误．【答案】BC【巩固习题】1.(2014·天津·2)如图所示，电路中R1、R2均为可变电阻，电源内阻不能忽略，平行板电容器C的极板水平放置，闭合电键S，电路达到稳定时，带电油滴悬浮在两板之间静止不动．如果仅改变下列某一个条件，油滴仍能静止不动的是()A．增大R1的阻值B．增大R2的阻值C．增大两板间的距离D．断开电键S【解析】增大R1的阻值，稳定后电容器两板间的电压升高，带电油滴所受电场力增大，将向上运动，A错误．电路稳定后，电容器相当于断路，无电流通过电阻R2，故R2两端无电压，所以，增大R2的阻值，电容器两板间的电压不变，带电油滴仍处于静止状态，B正确．增大两板间的距离，两板间的电压不变，电场强度减小，带电油滴所受电场力减小，将向下运动，C错误．断开电键S后，两板间的电势差为0，带电油滴只受重力作用，将向下运动，D错误．【答案】B2.如图所示电路中，电源的电动势为E，内阻为r，R1、R3为定值电阻，R2为滑动变阻器，C 为平行板电容器，开关S闭合后，电容器两板正中央有一个带电液滴恰好静止．电流表和电压表都可以视为理想电表．当滑动变阻器滑片P向b端滑动过程中，下述说法中正确的是()A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数变大C．电容器C所带电荷量增加，液滴向上加速运动D．电容器C所带电荷量减小，液滴向下加速运动【解析】当滑动变阻器滑片P向b端滑动过程中，接入电路的电阻减小，R2与R3并联的电阻减小，总电阻减小，则总电流增大，R1两端电压增大，则电压表示数变大；R2与R3并联的电压减小，通过R3电流减小，则电流表示数变大，故A、B错误；R2与R3并联的电压减小，电容器板间的电压减小，板间场强减小，液滴所受的电场力减小，则液滴将向下加速运动，故C错误，D正确．【答案】D3.在如图所示的电路中，R 1＝11Ω，r ＝1Ω，R 2＝R 3＝6Ω，当开关S 闭合且电路稳定时，电容器C 带电荷量为Q 1；当开关S 断开且电路稳定时，电容器C 带电荷量为Q 2，则()A ．Q 1∶Q 2＝1∶3B ．Q 1∶Q 2＝3∶1C ．Q 1∶Q 2＝1∶5D ．Q 1∶Q 2＝5∶1【解析】当开关S 闭合时，电容器两端电压等于R 2两端的电压，U 2＝ER 2R 1＋R 2＋r ＝E 3，Q 1＝E 3C ；当开关S 断开时，电容器两端电压等于电源电动势，U ＝E ，Q 2＝EC ，所以Q 1∶Q 2＝1∶3，选项A 正确．【答案】A4.如图所示，E 为内阻不计的电源，MN 为同种材料制成的粗细均匀的长电阻丝，C 为电容器。

含容电路和电路故障分析一、含电容电器的分析与计算方法在直流电路中，当电容器充、放电时，电路里有充、放电电流.一旦电路达到稳定状态，电容器在电路中就相当于一个阻值无限大（只考虑电容器是理想的不漏电的情况）的元件，在电容器处电路可看作是断路，简化电路时可去掉它.简化后若要求电容器所带电量时，可接在相应的位置上.分析和计算含有电容器的直流电路时，需注意以下几点：（1）电路稳定后，由于电容器所在支路无电流通过，所以在此支路中的电阻上无电压降，因此电容器两极间的电压就等于该支路两端的电压.（2）当电容器和电阻并联后接入电路时，电容器两极间的电压与其并联电阻两端的电压相等.（3）电路的电流、电压变化时，将会引起电容器的充（放）电.如果电容器两端电压升高，电容器将充电；如果电压降低，电容器将通过与它连接的电路放电.【例1】如图所示，电源电动势E ＝12V ，内阻r ＝1Ω，电阻R 1＝3Ω，R 2＝2Ω，R 3＝5Ω，电容器的电容C 1＝4μF ，C 2＝1μF 。

求:(1)当S 闭合时间足够长时，C 1和C 2所带的电量各是多少?(2)然后把S 断开，S 断开后通过R 2的电量是多少?解:(1)当S 闭合时间足够长时，C 1两端的电压等于R 2两端的电压；C 2两端的电压等于路端电压 回路电流122E I A r R R ==++ C 1两端的电压U C1＝U 2＝IR 2＝4VC 1的带电量为：Q 1＝C 1U C1＝4×10－6×4C＝1.6×10－5CC 2两端的电压U C2＝U ＝I （R 1＋R 2）＝10VC 2的带电量为：Q 2＝C 2U C2＝1×10－6×10C＝1.0×10－5C（2）断开S 后，电容器C 1通过电阻R 2、R 3放电；电容器C 2通过电阻R 1、R 2、R 3放电，放电电流均流过R 2，且方向相同。

因此，通过R 2的电量为:Q ＝Q 1＋Q 2＝1.6×10－5C ＋1.0×10－5C ＝2.6×10－5C【例2】如图，已知源电动势E ＝12V ，内电阻不计。

Җ㊀山东㊀顾化坤㊀㊀含容电路问题是高中物理教学的重点,也是学生学习的难点．近年来,在各种考试中关于含容电路的问题屡屡出现．为更好地突破这个难点,本文试通过分析求解几道例题,总结解题的通式通法,以供参考．１㊀平行板电容器中带电粒子的运动例１㊀如图１所示,E ＝１０V ,r ＝１Ω,R １＝R ３＝５Ω,R ２＝４Ω,C ＝１００μF ．当开关S 断开时,电容器中带电粒子恰好处于静止状态．求当开关S 闭合后,带电粒子加速度的大小和方向．图１开关S 断开时,电阻R １㊁R ２串联,电路中的电流为I １＝E R １＋R ２＋r ＝１０５＋４＋１A＝１A ．电容器两端的电压与电阻R ２两端的电压相等,即U １＝I １R ２＝１ˑ４V＝４V ．此时,电容器中的带电粒子受到的重力和电场力大小相等,设此时电容器内匀强电场的场强为E １,则有m g ＝qE １＝U １dq ．开关S 闭合后,R １被短路,电路中的电流I ２＝E R ２＋r ＝１０４＋１A＝２A．此时,电容器两端的电压仍与电阻R ２两端的电压相等,即U ２＝I ２R ２＝２ˑ４V＝８V ．显然,此时带电粒子受到的电场力大于重力,其方向竖直向上．设此时电容器内匀强电场的场强为E ２,由牛顿第二定律得q E ２－m g ＝ma ,其中E ２＝U ２d．联立以上各式解得a ＝g ．技巧方法㊀在恒定电路中,平行板电容器因带电在内部形成一个电场,不考虑边缘效应,可将此电场看作匀强电场,因此,带电粒子在电容器中的运动实质上就是带电粒子在匀强电场中的运动．２㊀电容器的充放电状态例２㊀如图２所示,当a ㊁b 两点间没有接电容器时,闭合开关S ,灯L 正常发光．断开S ,在a ㊁b 两点间接一个电容较大的电容器C ,再闭合开关S 时,观察到的现象是;闭合一段时间后,再将开关S断开,观察到的现象是．图２在a ㊁b 两点间接电容器,闭合开关S 时,由于电容器处于充电状态,电容器两端的电压从零逐渐增大到灯L 的额定电压,之后电路处于稳定状态．在此过程中,灯L 两端的电压也从零开始逐渐增大,故可观察到灯L 慢慢变亮的现象．电路稳定后再把开关断开,由于电容器处于放电状态,它与灯L 构成回路,电容器相当于电源,电容器放电．随着电容器放电电流逐渐减小,灯L 两端的电压逐渐降低．故断开开关S 后可观察到灯慢慢变暗后熄灭．技巧方法㊀电容器充电时,在电路中因电荷的移动形成电流,电容器两端的电压逐渐增大,通过的电流逐渐减小,所带的电荷量不断增大．在电容器刚充电时,电流最大,当带电荷量达到最大时,充电完毕,电流减小为零．电容器放电时,在电路中因电荷的移动形成电流,电容器两端的电压逐渐减小,通过的电流逐渐减小,所带的电荷量不断减少．在放电过程刚开始时,电流最大,当带电荷量减小为零时,放电完毕,电流减小为零．３㊀判定电路的电流方向例３㊀在如图３所示的电路中,电源电动势E ＝０３１ ５V ,内阻r ＝１Ω,电阻R １＝４Ω,电阻R ２＝R ３＝１０Ω,电容器的电容C ＝５ˑ１０－３F ,则:图３(１)开关S 断开时,电容器的电荷量Q １为多少?(２)将开关S 闭合,通过电流计G 的电荷量q 为多少?电流方向如何?(１)开关S 断开时,R １与R ２串联,电容器两端的电压U C １等于路端电压．根据闭合电路欧姆定律得I １＝E R １＋R ２＋r ＝１ ５４＋１０＋１A＝０ １A ．电容器两端的电压U C １＝I １(R １＋R ２)＝０ １ˑ(４＋１０)V＝１ ４V ．电容器所带的电荷量Q １＝C U C １＝５ˑ１０－３ˑ１ ４C ＝０ ００７C ．(２)开关S 闭合后,R ２与R ３并联再与R １串联,电容器两端的电压U C ２等于电阻R １两端的电压．R ２与R ３并联的总电阻R ２３＝R ２R ３R ２＋R ３＝１０ˑ１０１０＋１０Ω＝５Ω．根据闭合电路欧姆定律知通过电阻R １的电流I ᶄ１＝E R １＋R ２３＋r ＝１ ５４＋５＋１A＝０ １５A ．电容器两端的电压U C ２＝I ᶄ１R １＝０．１５ˑ４V＝０．６V ．电容器所带的电荷量为Q ２＝C U C ２＝５ˑ１０－３ˑ０ ６C ＝０ ００３C ．将开关S 闭合瞬间,通过电流计G 的电荷量q ＝Q １－Q ２＝０ ００４C ．由此可知,开关闭合后,电容器将要放电,电流方向自右向左通过电流计G ．技巧方法㊀判断含有电容器的电路中的电流方向,关键在于弄清电容器是处于充电状态还是放电状态．总之,求解含容电路问题,既要掌握电容器的基本特点,也要熟悉串㊁并联电路的特点,做到能够化简电路,并能熟练灵活地运用处理此类问题的通式通法,实现快速求解．(作者单位:山东省平度市第九中学)Җ㊀山东㊀王现忠㊀㊀从物理学的视角来看,模型法是人们为研究物理问题㊁探究物理事物本身规律而对研究对象所作的一种简化描述．模型法以观察和实验为基础,采用理想化的思维方法,揭示物理现象的本质和内在特性．在高中物理解题教学中,教师可指导学生应用模型法解题,抓住问题的主要因素,将问题由复杂变得简单,从而顺利解决问题,提升学生物理学科核心素养．１㊀物理模型物理作为一门自然科学,主要研究物体最一般的运动规律和物质的基本结构,与其他学科相比较为抽象,结合研究对象的规律建立模型有助于将抽象问题具体化．例１㊀物理兴趣小组研究两名同学在接力赛中直线部分的交接棒过程,甲同学能在加速之后以７m s－１的速度运动,而乙同学从开始运动到接棒过程做匀加速直线运动,为使乙同学顺利接棒且达到合适速度,甲同学在接力区前１０m 处发出信号,乙开始做匀加速直线运动,恰能在接力区被甲追上且速度相同,求乙同学的加速度a 乙及在何处接到棒(已知接力区长度为L ＝２０m )．解答本题需先挖掘研究对象的本质,建立模型,再根据甲㊁乙两名同学的运动情况,建立出质点匀速直线运动和匀加速直线运动两个模型．根据题意得知L 甲＝v 甲t 甲,L 乙＝１２a 乙t ２乙,L 甲＝L 乙＋１０m ,v 乙＝v 甲＝a 乙t 乙,联立各式得t 甲＝t 乙＝２ ８６s ,a 乙＝２ ４５m s －２．结合题意得L 乙＝１２a ２t ２２＝１０m ,即两同学在距接力区起点１０m 处接棒．此题涉及两个模型,匀速直线运动模型和匀加速直线运动模型,主要考查运动学知识㊁牛顿运动定律的应用等,学生通过认真分析,构建出模型,使解题思路变得清晰,易于求解．２㊀实物模型实物模型是指用来代替由具体物体组成的．代表１３。
