含容电路的计算

含容电路和电路故障分析一、含电容电器的分析与计算方法在直流电路中，当电容器充、放电时，电路里有充、放电电流.一旦电路达到稳定状态，电容器在电路中就相当于一个阻值无限大（只考虑电容器是理想的不漏电的情况）的元件，在电容器处电路可看作是断路，简化电路时可去掉它.简化后若要求电容器所带电量时，可接在相应的位置上.分析和计算含有电容器的直流电路时，需注意以下几点：（1）电路稳定后，由于电容器所在支路无电流通过，所以在此支路中的电阻上无电压降，因此电容器两极间的电压就等于该支路两端的电压.（2）当电容器和电阻并联后接入电路时，电容器两极间的电压与其并联电阻两端的电压相等.（3）电路的电流、电压变化时，将会引起电容器的充（放）电.如果电容器两端电压升高，电容器将充电；如果电压降低，电容器将通过与它连接的电路放电.【例1】如图所示，电源电动势E ＝12V ，内阻r ＝1Ω，电阻R 1＝3Ω，R 2＝2Ω，R 3＝5Ω，电容器的电容C 1＝4μF ，C 2＝1μF 。

求:(1)当S 闭合时间足够长时，C 1和C 2所带的电量各是多少?(2)然后把S 断开，S 断开后通过R 2的电量是多少?解:(1)当S 闭合时间足够长时，C 1两端的电压等于R 2两端的电压；C 2两端的电压等于路端电压 回路电流122E I A r R R ==++ C 1两端的电压U C1＝U 2＝IR 2＝4VC 1的带电量为：Q 1＝C 1U C1＝4×10－6×4C ＝1.6×10－5CC 2两端的电压U C2＝U ＝I （R 1＋R 2）＝10VC 2的带电量为：Q 2＝C 2U C2＝1×10－6×10C ＝1.0×10－5C（2）断开S 后，电容器C 1通过电阻R 2、R 3放电；电容器C 2通过电阻R 1、R 2、R 3放电，放电电流均流过R 2，且方向相同。

因此，通过R 2的电量为:Q ＝Q 1＋Q 2＝1.6×10－5C ＋1.0×10－5C ＝2.6×10－5C【例2】如图，已知源电动势E ＝12V ，内电阻不计。

电容的运算放大器电路是一种常见的电子电路，它可以实现电压放大和滤波功能，广泛应用于许多电子系统中。

本文将从基本概念、电路结构、工作原理和计算方法等方面对含电容的运算放大器电路进行详细介绍，帮助读者更好地理解和应用这一电路。

一、基本概念1. 运算放大器（Operational Amplifier，简称Op-Amp）是一种集成电路，具有高增益、高输入阻抗、低输出阻抗等特点，广泛应用于电子电路中。

2. 电容是一种存储电荷的元件，具有阻抗与频率成反比的特性，可以用于滤波和信号处理。

二、电路结构含电容的运算放大器电路通常由运算放大器、电容和其它元件组成，其中电容可以用来实现滤波、积分、微分等功能。

三、工作原理1. 电容的作用：电容在运算放大器电路中可以用来滤波、积分、微分等。

在滤波电路中，电容可以与电阻配合，实现低通滤波、高通滤波、带通滤波等功能。

2. 电容的阻抗特性：电容的阻抗与频率成反比，即Zc=1/(jωC)，其中Zc为电容的阻抗，ω为角频率，C为电容的电容值。

3. 运算放大器的特性：运算放大器具有高输入阻抗、低输出阻抗、无限大的开环增益等特点，在实际应用中可以近似认为是理想运算放大器。

四、计算方法1. 低通滤波电路的计算：对于低通滤波电路，可以通过电容和电阻的组合来实现。

其传递函数为H(jω)=1/(1+jωR1C1)，其中R1和C1分别为电阻和电容的取值。

通过调整R1和C1的取值，可以实现不同的频率特性。

2. 高通滤波电路的计算：高通滤波电路同样可以通过电容和电阻的组合来实现。

其传递函数为H(jω)=jωR2C2/(1+jωR2C2)，其中R2和C2分别为电阻和电容的取值。

通过调整R2和C2的取值，可以实现不同的频率特性。

3. 带通滤波电路的计算：带通滤波电路通常采用多级滤波电路进行实现，可以组合低通滤波和高通滤波电路来实现。

可以通过串联或并联的方式组合低通和高通滤波电路，来实现不同的频率特性。

电容器动态问题与电势及电势能相结合 电容器动态问题与粒子受力相结合一、 电容器、电容1、 电容器：两个彼此绝缘又互相靠近的导体可构成一个电容器。

2、电容 ：1）物理意义：表示电容器容纳电荷的本领。

2）定义：电容器所带的电荷量Ｑ（一个极板所带电量的绝对值）与两个极板间的电势差Ｕ的比值叫做电容器的电容。

3）定义式：UQ U QC ∆∆==，对任何电容器都适用，对一个确定的电容 器，电容是一个确定的值，不会随电容器所带电量的变化而改变。

4）单位：5）可类比于水桶的横截面积。

3、电容器的充放电：充电：极板带电量Q 增加，极板间场强E 增大； 放电：极板带电量Q 减小，极板间场强E 减小；4、常见电容器有：纸质电容器，电解电容器，可变电容器，平行板电容器。

电解电容器连接时应注意其“＋”、“－”极。

二、平行板电容器 平行板电容器的电容kds C r πε4=（平行板电容器的电容与两板正对面积成正比，与两板间距离成反比，与介质的介电常数成正比）。

是决定式，只对平行板电容器适应。

带电平行板电容器两极板间的电场可认为是匀强电场，dU E =。

三、平行板电容器动态分析 一般分两种基本情况：１、电容器两极板电势差Ｕ保持不变。

即平行板电容器充电后，继续保持电容器两极板与电池两极相连接，电容器的ｄ、ｓ、ε变化时，将引起电容器的Ｃ、Ｑ、Ｕ、Ｅ的变化。

２、电容器的带电量Ｑ保持不变。

即平行板电容器充电后，切断与电源的连接，使电容器的ｄ、ｓ、ε变化时，将引起电容器的Ｃ、Ｑ、Ｕ、Ｅ的变化。

进行讨论的物理依据主要是三个： （１）平行板电容器的电容与极板距离ｄ、正对面积Ｓ、电介质的介电常数ε间的关系：kdS C r πε4=（２）平行板电容器内部是匀强电场，dU E =S kQ r επ4=。

（３）电容器每个极板所带电量Ｑ＝ＣＵ。

平行板电容器的电容为C ， 带电量为Q ， 极板间的距离为d . 在两极板间的中点放一电量很小的点电荷q .它所受的电场力的大小等于（ ）A ．8kQq/d 2B ．4kQq/d 2C ．Qq/CdD ．2Qq/Cd1、把一个电容器、电流传感器、电阻、电源、单刀双掷开关按图甲所示连接．先使开关S 与1端相连，电源向电容器充电；然后把开关S掷向2端，电容器放电．与电流传感器相连接的计算机所记录这一过程中电流随时间变化的I﹣t曲线如图乙所示．下列关于这一过程的分析，正确的是（）A．在形成电流曲线1的过程中，电容器两极板间电压逐渐减小B．在形成电流曲线2的过程中，电容器的电容逐渐减小C．曲线1与横轴所围面积等于曲线2与横轴所围面积D．S接1端，只要时间足够长，电容器两极板间的电压就能大于电源电动势E2、如图所示，对一个给定的电容器充电时，下列的图像中能正确反映电容器的带电量Q、电压U和电容器电容C之间关系的是：（）3、(2012·江苏单科，2)一充电后的平行板电容器保持两极板的正对面积、间距和电荷量不变，在两极板间插入一电介质，其电容C和两极板间的电势差U的变化情况是()．A．C和U均增大B．C增大，U减小C．C减小，U增大D．C和U均减小4、用控制变量法，可以研究影响平行板电容器电容的因素（如图）．设两极板正对面积为S，极板间的距离为d，静电计指针偏角为θ．实验中，极板所带电荷量不变，若（）A．保持S不变，增大d，则θ变小B．保持S不变，增大d，则θ变大C．保持d不变，减小S，则θ变小D．保持d不变，减小S，则θ变大5、(2012·课标全国，18)如图，平行板电容器的两个极板与水平地面成一角度，两极板与一直流电源相连．若一带电粒子恰能沿图中所示水平直线通过电容器，则在此过程中，该粒子()．A．所受重力与电场力平衡B．电势能逐渐增加C．动能逐渐增加D．做匀变速直线运动6、平行板电容器的两极板A 、B 接于电源两极，两极板竖直、平行正对，一带正电小球悬挂在电容器内部，闭合电键S ，电容器充电，悬线偏离竖直方向的夹角为θ，如图4所示，则下列说法正确的是 ( )A ．保持电键S 闭合，带正电的A 板向B 板靠近，则θ减小 B ．保持电键S 闭合，带正电的A 板向B 板靠近，则θ增大C ．电键S 断开，带正电的A 板向B 板靠近，则θ增大D ．电键S 断开，带正电的A 板向B 板靠近，则θ不变7、一平行板电容器充电后与电源断开，正极板接地，在两极板之间有一负点电荷（电量很小）固定在P 点，如图所示．以E 表示两极板间电场强度，ϕ表示负极板电势，ε表示正点电荷在P 点的电势能，将正极板移到图中虚线所示的位置，则（ ）A ． E 变大，ϕ降低B ．E 不变，ϕ升高 C ． ϕ升高，ε减小D ． ϕ升高，ε增大8、如图所示，两极板水平放置的平行板电容器与电动势为E 的直流电源连接，下极板接地．静电计外壳接地．闭合电键S 时，带负电的油滴恰好静止于电容器中的P 点．下列说法正确的是（ ）A ． 若将A 极板向下平移一小段距离，平行板电容器的电容将变小B ． 若将A 极板向上平移一小段距离，静电计指针张角变小C ． 若将A 极板向下平移一小段距离，P 点电势将升高D ． 若断开电键S ，再将A 极板向下平移一小段距离，则带电油滴将向下运动9、如图所示，Ａ、Ｂ为平行金属板，两板相距为ｄ，分别与电源两板相连，两板的中央各有一个小孔Ｍ和Ｎ。

含电容器电路的分析与计算电容器是一种重要的电子元件，广泛应用于电路中。

在电容器电路的分析与计算中，我们需要了解电容器的基本原理、参数和特性，以及如何计算电容器电路中的电压、电流和时间常数等。

首先，电容器是一种能够储存电荷的电子元件，由两个导体板和介质组成。

常用的电容器有金属箔电容器、陶瓷电容器和电解电容器等，其容值单位是法拉(F)。

电容器的容量取决于其两个导体板之间的面积、板间的距离和介质的电容常数。

在电容器电路中，电容器的两个导体板分别连接到电路的两个节点，形成一个开回路。

当电容器充电时，电容器两个板之间的电荷会积累，并且在两个板之间形成一个电势差。

根据库仑定律，电容器的电压与其所储存的电荷量成正比。

电容器的电压-电荷关系可以表示为V=Q/C，其中V 是电容器的电压，Q是电容器所储存的电荷量，C是电容器的容值。

在电容器电路中，常用于分析和计算的是RC电路和RLC电路。

1.RC电路：RC电路由电阻和电容器组成，常用于滤波和积分电路。

在RC电路中，电容器会充电和放电，形成一个充放电过程。

当电容器充电时，电流通过电阻，电压逐渐上升。

当电容器放电时，电流从电容器流向电阻，电压逐渐下降。

在RC电路中，电容器的充放电过程遵循指数衰减的规律，其电压变化可以用指数函数来描述。

2.RLC电路：RLC电路由电感、电阻和电容器组成，常用于振荡、滤波和谐振电路。

在RLC电路中，电容器和电感可以形成共振回路，当外部输入信号频率等于回路共振频率时，电流最大。

RLC电路的分析和计算可利用电压-电流关系和频率响应等进行求解。

在电容器电路分析和计算时，我们可以通过以下步骤进行：1.确定电容器电路的拓扑结构：确定电容器的连接方式、电阻和电感的位置等。

2.建立电容器电路的数学模型：通过电压和电流的关系、电容器的电压-电荷关系等，建立电容器电路的数学方程。

3.求解电容器电路的初始条件：根据电路的初始状态，确定初始电荷量、电压和电流。

含电容器直流电路的分析与计算问题摘要：初次接触电路问题的中学生在利用欧姆定律和串、并联电路的特点进行定性分析和定量计算时，往往觉得很”繁”、很”乱”、很”难”。

其实，解决电路问题的关键在于掌握思路和方法：一般是先对电路进行变形、整理，组成简单的串、并联电路，然后利用欧姆定律及串联的特点建立方程。

学生的问题大多不是出在电路分析阶段，而是建立方程阶段。

关键词：含电容器，直流电路；分析，计算中图分类号：g633.7 文献标识码：e 文章编号：1006-5962（2013）01-0194-01电学是中学物理的重点，也是难点。

欧姆定律又是电学的基础。

初次接触电路问题的中学生在利用欧姆定律和串、并联电路的特点进行定性分析和定量计算时，往往觉得很”繁”、很”乱”、很”难”。

其实，解决电路问题的关键在于掌握思路和方法：一般是先对电路进行变形、整理，组成简单的串、并联电路，然后利用欧姆定律及串联的特点建立方程。

学生的问题大多不是出在电路分析阶段，而是建立方程阶段，在教学中，发现学生”乱”就乱在不知先用哪个公式算什么量.后用哪个公式算什么量。

往往花很长时间还理不出头绪，于是，越想越糊涂，简单的问题也变难了，当然解决不了，怎么办呢？很简单，只要有一种能迅速获得计算结果的方法就行了。

本文以两个用电器串、并联电路为例，介绍一种简单快捷的电器计算方法。

直流电路中，当电容器充放电时，电路里有充、放电电流。

一旦电路达到稳定状态，电容器在电路中就相当于一个阻值无限大（只考虑电容器是理想的不漏电情况）的元件，电容器所在支路可视为断路，简化电路时可去掉，简化后若要求电容器所带电荷量，可接在相应的位置。

【例1】如图1所示，两个电阻r1=5ω，r2=10ω，两电容器c1=5μf，c2=10μf，电路两端电压恒定，u=18v，求：（1）当s断开时，a、b两点间的电压为多大？（2）当s闭合时，两电容器的带电量分别改变了多少？【解析】（1）直流电不能通过c1、c2，所以当s断开时，电路中无电流。

习题课：含容电路分析和计算——凯里一中：杨昌芬[典例1]电路中E ＝10 V ，R 1＝4 Ω，R 2＝6 Ω，C ＝30 μF.电池内阻可忽略．(1)闭合开关S ，求稳定后通过R 1的电流；(2)然后将开关S 断开，求这以后通过R 1的总电量．[解析] (1)电路稳定后，电容器所在的支路上无电流通过，因此R 1与R 2串联，C 两端的电压即为R 2两端的电压．由欧姆定律得通过R 1的电流I ＝E R 1＋R 2＝104＋6A ＝1 A. (2)S 断开前，C 两端电压U 1＝IR 2＝6 VC 所带电量Q 1＝CU 1＝30×10－6×6 C ＝1.8×10－4 C开关S 断开稳定后，总电流为零，电容器两端电压为E ，所带电量Q 2＝CE ＝30×10－6×10C ＝3×10－4 C通过R 1的电量，即为电容器增加的电量[答案] (1)1 A (2)1.2×10－4C [典例2]、如图所示的电路中，R 1＝R 2＝R 3＝8 Ω，C ＝5 μF ，E ＝6 V 内阻不计，求开关S 由稳定闭合状态断开后流过R 3 的电荷量？[解析] (1)电路稳定后，电容器所在的支路上无电流通过，因此R 1与R 2串联，C 两端的电压即为R 2两端的电压．由欧姆定律得通过R 1的电流I ＝E R 1＋R 2＝3／8 A. (2)S 断开前，C 两端电压U 1＝IR 2＝3 VC 所带电量Q 1＝CU 1＝5×10－6×3C ＝1.5×10－5 C开关S 断开稳定后，总电流为零，电容器两端电压为R 1两端的电压U 1，所带电量Q 2＝CU 1＝5×10－6×3C ＝1.5×10－5 C通过R 1的电量，即为电容器增加的电量ΔQ ＝Q 2+Q 1＝3×10－5 C.[典例３].如图所示，已知C ＝6 μF ，R1＝5 Ω，R 2＝6 Ω，E ＝6 V ，r ＝1 Ω，电表均为理想电表，开关S 原来处于断开状态，下列说法中正确的是( )A ．开关S 闭合瞬间，电流表的读数为0.5 AB ．开关S 闭合瞬间，电压表的读数为5.5 VC ．开关S 闭合后经过一段时间，再将开关S 迅速断开，则通过R 2的电荷量为1.8×10－5 CD ．以上说法都不对[解析] 开关S 闭合瞬间，电容器充电，接近于短路状态，I ＝E R 1＋r ＝65＋1A ＝1 A ，A 错误；电压表的读数U ＝IR 1＝1×5 V ＝5 V ，B 错误；开关闭合一段时间后，电容器相当于断路，I ′＝E R 1＋R 2＋r ＝65＋6＋1A ＝0.5 A ，此时电容器上电荷量Q ＝CU 2＝CI ′R 2＝6×10－6×0.5×6 C ＝1.8×10－5C ，断开开关S 后，电荷量Q 经R 2释放，故C 正确．解决含电容器的直流电路问题的一般方法：(1)通过初末两个稳定的状态来了解中间不稳定的变化过程。

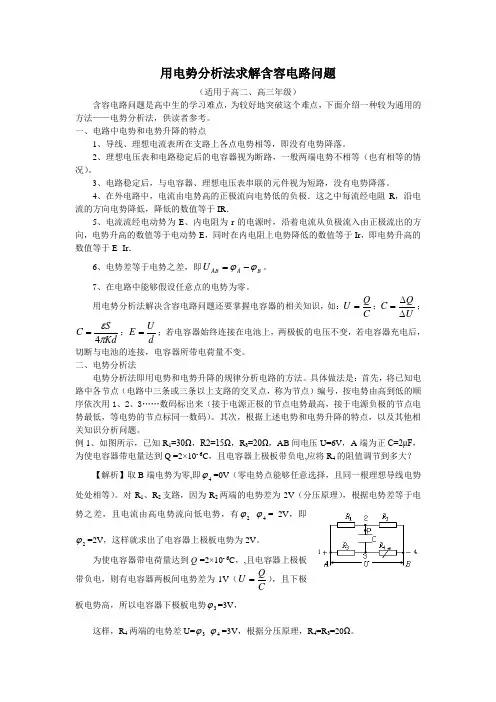

用电势分析法求解含容电路问题（适用于高二、高三年级）含容电路问题是高中生的学习难点，为较好地突破这个难点，下面介绍一种较为通用的方法——电势分析法，供读者参考。

一、电路中电势和电势升降的特点1、导线、理想电流表所在支路上各点电势相等，即没有电势降落。

2、理想电压表和电路稳定后的电容器视为断路，一般两端电势不相等（也有相等的情况）。

3、电路稳定后，与电容器、理想电压表串联的元件视为短路，没有电势降落。

4、在外电路中，电流由电势高的正极流向电势低的负极．这之中每流经电阻R ，沿电流的方向电势降低，降低的数值等于IR ．5、电流流经电动势为E 、内电阻为r 的电源时，沿着电流从负极流入由正极流出的方向，电势升高的数值等于电动势E ，同时在内电阻上电势降低的数值等于Ir ，即电势升高的数值等于E- Ir ．6、电势差等于电势之差，即B A AB U ϕϕ-=。

7、在电路中能够假设任意点的电势为零。

用电势分析法解决含容电路问题还要掌握电容器的相关知识，如：C Q U =；UQ C ∆∆=；Kd S C πε4=；dU E =；若电容器始终连接在电池上，两极板的电压不变，若电容器充电后，切断与电池的连接，电容器所带电荷量不变。

二、电势分析法电势分析法即用电势和电势升降的规律分析电路的方法。

具体做法是：首先，将已知电路中各节点（电路中三条或三条以上支路的交叉点，称为节点）编号，按电势由高到低的顺序依次用1、2、3……数码标出来（接于电源正极的节点电势最高，接于电源负极的节点电势最低，等电势的节点标同一数码）。

其次，根据上述电势和电势升降的特点，以及其他相关知识分析问题。

例1、如图所示，已知R 1=30Ω，R2=15Ω，R 3=20Ω，AB 间电压U=6V ，A 端为正C=2μF ，为使电容器带电量达到Q =2×10- 6C ，且电容器上极板带负电,应将R 4的阻值调节到多大？ 【解析】取B 端电势为零,即4ϕ=0V （零电势点能够任意选择，且同一根理想导线电势处处相等）。

含容电路分析计算技巧和实例电容器是一个储存电能的元件．在直流电路中，当电容器充放电时，电路里有充放电电流，一旦电路达到稳定状态，电容器在电路中就相当于一个阻值无限大（只考虑电容器是理想的不漏电的情况）的元件，在电容器处电路看作是断路，简化电路时可去掉它。

简化后若要求电容器所带电荷量时，可在相应的位置补上。

分析和计算含有电容器的直流电路时，需注意以下几点：(1)电路稳定后，由于电容器所在支路无电流通过．所以在此支路中的电阻上无电压降，因此电容器两极间的电压就等于该支路两端的电压．(2)当电容器和用电器并联后接入电路时，电容器两极间的电压与其并联用电器两端的电压相等．(3)电路的电流、电压变化时,将会引起电容器的充(放)电．如果电容器两端电压升高,电容器将充电,如果电压降低，电容器将通过与它并联的电路放电.电容器两根引线上的电流方向总是相同的，所以要根据正极板电荷变化情况来判断电流方向。

⑷如果变化前后极板带电的电性相同，那么通过每根引线的电荷量等于始末状态电容器电荷量的差；如果变化前后极板带电的电性改变，那么通过每根引线的电荷量等于始末状态电容器电荷量之和。

含有电容器的电路解题方法（1）先将含电容器的支路去掉（包括与它串在同一支路上的电阻），计算各部分的电流、电压值。

（2）电容器两极扳的电压，等于它所在支路两端点的电压。

（3）通过电容器的电压和电容可求出电容器充电电量。

（4）通过电容器的电压和平行板间距离可求出两扳间电场强度，再分析电场中带电粒子的运动。

例1：如图所示的电路，水平放置的平行板电容器中有一个带电液滴正好处于静止状态，现将滑动变阻器的滑片P向左移动，则（）A．电容器中的电场强度将增大B．电容器上的电荷量将减少C．电容器的电容将减小D．液滴将向上运动由题意可知，电容器与R2并联，根据闭合电路欧姆定律可确定随着滑片左移，电阻的变化，导致电压的变化，从而判定电阻R2的电压变化，再根据可得，电容器的电量及由E=知两极间的电场强度如何变化．【解析】A、电容器两板间电压等于R2两端电压．当滑片P向左移动时，R2两端电压U 减小，由E=知电容器中场强变小，A错误；B、根据可得，电容器放电，电荷量减少，B项正确；C、电容器的电容与U的变化无关，保持不变，C项错误．D、带电液滴所受电场力变小，使液滴向下运动，D项错误；故选：B例2：在如图所示的电路中，电源两端A、B 间的电压恒定不变，开始时S断开，电容器上充有电荷．闭合S后，以下判断正确的是（）A．C1所带电量增大，C2所带电量减小B．C1所带电量减小，C2所带电量增大C．C1、C2所带电量均减小D．C1、C2所带电量均增大S断开时，外电路中没有电流，两电容器的电压都等于电源的电动势，S闭合后，两电容器的电压都小于电源的电动势，根据Q=CU分析电容器电量的变化．【解析】S断开时，外电路中没有电流，两电容器的电压都等于电源的电动势．S闭合后，两电阻串联，电容器C1的电压等于R1的电压，电容器C2的电压等于R2的电压，可知两电容器的电压都小于电源的电动势，根据Q=CU分析可知两电容器电量均减小．故C正确，ABD错误．故选C例3：如图所示的电路中，R1、R2、R3是固定电阻，R4是光敏电阻，其阻值随光照的强度增强而减小．当开关S闭合且没有光照射时，电容器C不带电．当用强光照射R4且电路稳定时，则与无光照射时比较（）A．电容器C的上极板带正电B．电容器C的下极板带正电C．通过R4的电流变小，电源的路端电压增大D．通过R4的电流变大，电源提供的总功率变小电容在电路稳定时可看作开路，故由图可知，R1、R2串联后与R3、R4并联，当有光照射时，光敏电阻的阻值减小，由闭合电路欧姆定律可得出电路中总电流的变化及路端电压的变化，再分析外电路即可得出C两端电势的变化，从而得出电容器极板带电情况；同理也可得出各电阻上电流的变化．【解析】因有光照射时，光敏电阻的阻值减小，故总电阻减小；由闭合电路的欧姆定律可知，干路电路中电流增大，由E=U+Ir可知路端电压减小；R1与R2支路中电阻不变，故该支路中的电流减小；则由并联电路的电流规律可知，另一支路中电流增大，即通过R2的电流减小，而通过R4的电流增大，故C、D错误；当没有光照时，C不带电说明C所接两点电势相等，以电源正极为参考点，R1上的分压减小，而R3上的分压增大，故上极板所接处的电势低于下极板的电势，故下极板带正电；故A错误，B正确；故选B．例4:如图所示的电路中，两平行金属板A、B水平放置，极板长L=80cm，两板间的距离d=40cm．电源电动势E=40V，内电阻r=1Ω，电阻R=15Ω，闭合开关S，待电路稳定后，将一带负电的小球从B板左端且非常靠近B板的位置以初速度v=4m/s水平向右射入两板高效课堂—实验微专题间，该小球可视为质点．若小球带电量q=1×10-2C，质量为m=2×10-2kg，不考虑空气阻力，电路中电压表、电流表均是理想电表．若小球恰好从A板右边缘射出（g取10m/s2）．求：（1）滑动变阻器接入电路的阻值为多少？（2）此时电流表、电压表的示数分别为多少？（3）此时电源的输出功率是多少？（1）小球进入电场中做类平抛运动，小球恰好从A板右边缘射出时，水平位移为L，竖直位移为d，根据运动学和牛顿第二定律结合可求出板间电压，再根据串联电路分压特点，求解滑动变阻器接入电路的阻值．（2）根据闭合电路欧姆定律求解电路中电流，由欧姆定律求解路端电压，即可求得两电表的读数．（3）电源的输出功率P=UI，U是路端电压，I是总电流．【解析】（1）小球进入电场中做类平抛运动，水平方向做匀速直线运动，竖直方向做匀加速运动，则有：水平方向：L=vt竖直方向：d=由上两式得：a===20m/s2又根据牛顿第二定律得：a=联立得：U==V=24V根据串联电路的特点有：=代入得：=解得，滑动变阻器接入电路的阻值为R′=24Ω（2）根据闭合电路欧姆定律得电流表的示数为：I==A=1A电压表的示数为：U=E-Ir=（40-1×1）V=39V（3）此时电源的输出功率是P=UI=39×1W=39W．答：（1）滑动变阻器接入电路的阻值为24Ω．（2）此时电流表、电压表的示数分别为1A和39V．（3）此时电源的输出功率是39W．每日一练解析C为板间距离固定的电容器，电路连接如图所示，当滑动触头P向右缓慢滑动的过程中，下列说法中正确的是（）A．电容器C充电B．电容器C放电C．流过电流计G的电流方向为a→G→bD．流过电流计G的电流方向为b→G→a首先明确含电容器的支路等效为断路，且两端的电压为并联部分的电压相等；当滑动触头P向右缓慢滑动的过程中，该电路的总电阻不变，但与电容器并联部分的电阻减少，即电容器两端的电压减少，根据C=可知，电容器极板电量减少，即放电；电容器右极板与电源负极相连，所以自由电子从a移动到b，故流过电流计G的电流方向为b→G→a．【解析】AB、含电容器的支路等效为断路，且两端的电压为并联部分的电压相等；当滑动触头P向右缓慢滑动的过程中，该电路的总电阻不变，但与电容器并联部分的电阻减少，即电容器两端的电压减少，根据C=可知，电容器极板电量减少，即放电，故A错误，B正确．CD、以上分析可知，电容器放电，且电容器右极板与电源负极相连，所以自由电子从a移动到b，电流的方向与电子的方向相反，故流过电流计G的电流方向为b→G→a，故C错误，D正确．。
