含容电路题型练习

高三物理含容电路试题1.把一个电容器、电流传感器、电阻、电源、单刀双掷开关按图甲所示连接。

先使开关S与1端相连，电源向电容器充电；然后把开关S掷向2端，电容器放电。

与电流传感器相连接的计算机所记录这一过程中电流随时间变化的I-t曲线如图乙所示。

下列关于这一过程的分析，正确的是甲A．在形成电流曲线1的过程中，电容器两极板间电压逐渐减小B．在形成电流曲线2的过程中，电容器的电容逐渐减小C．曲线1与横轴所围面积等于曲线2与横轴所围面积D．S接1端，只要时间足够长，电容器两极板间的电压就能大于电源电动势E【答案】C【解析】由于曲线1是电容器的充电过程，曲线2是电容器的放电过程，在A中形成电流曲线1的过程中，电容器两极板间电压会随着充电电量的增加而逐渐增大，A不对；B中由于电容器的电容是不随电压、电流的变化而变化的，故B也不对；C中曲线1与横轴所围面积是充电的电量，曲线2与横轴所围面积就是放电的电量，由于充电电量等于放电电量，故C是正确的；D中当S接1端时，无论时间多么的长，电容器两极板间的电压都不可能大于电源电动势E，故D是不对的。

【考点】电容的充、放电规律。

为定值电阻，电容器的电容为C，R为光敏电阻，2.如图电路中，电源电动势为E、内阻为r，R其阻值的大小随照射光强度的增强而减小。

闭合开关S后，将照射光强度增强，电压表示数的变化量为△U，电流表示数的变化量为△I，，则在此过程中A．△U和△I的比值增大B．电压表示数U和电流表示数I比值不变C．电阻R两端电压增大，增加量为△UD．电容器的带电量减小，减小量为C△U【答案】D【解析】分析电路可知，闭合开关S后，将照射光强度增强，光敏电阻的阻值减小，电路中电流增大，电压表示数即光敏电阻或电容器两端电压为减小，电路中的电压、电流是状态量，故△U和△I的比值无意义，A错；电压表示数U和电流表示数I比值等于R的电阻，会减小，B错；电阻R两端电压为，增加量为△IR不等于△U，C错；电容器电荷量决定于其电压和电容，D正确。

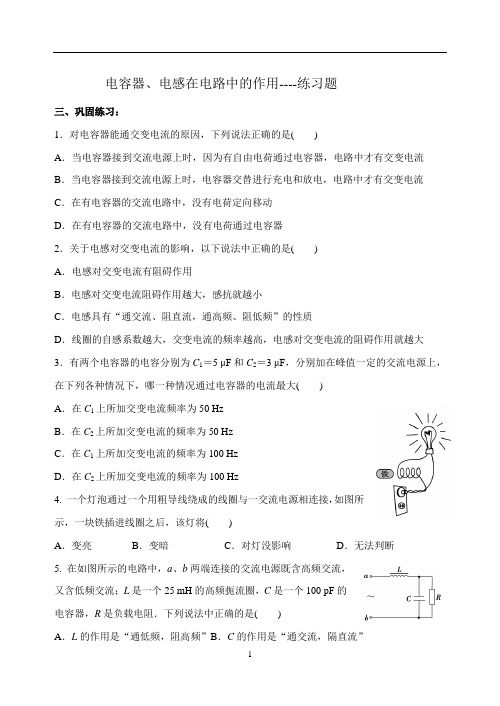

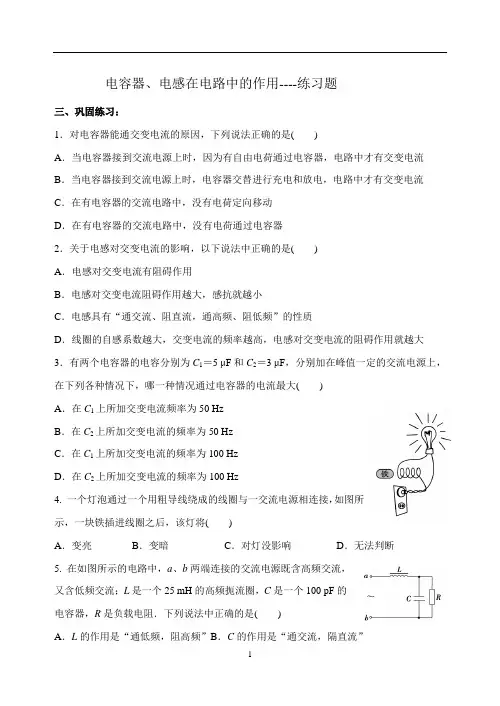

电容器、电感在电路中的作用----练习题三、巩固练习：1．对电容器能通交变电流的原因，下列说法正确的是()A．当电容器接到交流电源上时，因为有自由电荷通过电容器，电路中才有交变电流B．当电容器接到交流电源上时，电容器交替进行充电和放电，电路中才有交变电流C．在有电容器的交流电路中，没有电荷定向移动D．在有电容器的交流电路中，没有电荷通过电容器2．关于电感对交变电流的影响，以下说法中正确的是()A．电感对交变电流有阻碍作用B．电感对交变电流阻碍作用越大，感抗就越小C．电感具有“通交流、阻直流，通高频、阻低频”的性质D．线圈的自感系数越大，交变电流的频率越高，电感对交变电流的阻碍作用就越大3．有两个电容器的电容分别为C1＝5 μF和C2＝3 μF，分别加在峰值一定的交流电源上，在下列各种情况下，哪一种情况通过电容器的电流最大()上所加交变电流频率为50 HzA．在CB．在C2上所加交变电流的频率为50 HzC．在C1上所加交变电流的频率为100 HzD．在C2上所加交变电流的频率为100 Hz4. 一个灯泡通过一个用粗导线绕成的线圈与一交流电源相连接，如图所示，一块铁插进线圈之后，该灯将()A．变亮B．变暗C．对灯没影响D．无法判断5. 在如图所示的电路中，a、b两端连接的交流电源既含高频交流，又含低频交流；L是一个25 mH的高频扼流圈，C是一个100 pF的电容器，R是负载电阻．下列说法中正确的是()A．L的作用是“通低频，阻高频”B．C的作用是“通交流，隔直流”C．C的作用是“通高频，阻低频”D．通过R的电流中，低频交流所占的百分比远远大于高频交流所占的百分比四、课后练习题A卷选择题1．在交流电路中，要减小电容器的容抗，可以()A．减小两极板的正对面积B．减小极板间的距离C．适当增大交变电流的电压D．减小交变电流的频率2．在交流电路中，下列说法正确的是()A．影响电流与电压关系的，不仅有电阻，还有电感和电容B．电感对交变电流有阻碍作用，是因为交变电流通过电感线圈时，线圈中产生自感电动势阻碍电流的变化C．交变电流能通过电容器，是因为交变电压的最大值大于击穿电压，电容器被击穿了D．电容器的电容越大、交变电流的频率越高，容抗就越大3．下列说法中正确的是()A．电感对交流的阻碍作用是因为电感存在电阻B．电容对交流的阻碍作用是因为电容器的电阻C．感抗、容抗和电阻一样，电流通过它们做功时都是电能转化为内能D．在交变电路中，电阻、感抗、容抗可以同时存在4．交变电流通过一段长直导线时，电流为I，如果把这根长直导线绕成线圈，再接入原电路，通过线圈的电流为I′，则()A．I′>I B．I′<I C．I′＝I D．无法比较5．(2011年钢川高二检测)如图所示，白炽灯和电容器串联后接在交变电源的两端，当交变电源的频率减小时()A．电容器电容增大B．电容器电容减小C．电灯变暗D．电灯变亮6．扼流圈就是电感线圈，有高频扼流圈和低频扼流圈之分，以下说法中正确的是() A．扼流圈是利用电感阻碍交变电流的作用制成的B．低频扼流圈用来“通低频，阻高频”C．高频扼流圈用来“通直流，阻交流”D．高频扼流圈对低频交变电流阻碍作用较小，对高频交变电流的阻碍很大7．如图所示电路中，L为电感线圈，灯泡电阻为R，电流表内阻为零，电压表内阻无限大，交流电源的电压u＝2202sin100πt V，若保持电压的有效值不变，只将电源频率改为100 Hz，下列说法正确的是() A．电流表示数增大B．电压表示数减小C．灯泡变暗D．灯泡变亮8．如图所示，输入端的输入电压既有直流成分，又有交变电流成分(L的直流电阻等于R)，以下说法中正确的是()A．直流成分只能通过L B．交变电流成分只能从R通过C．通过R的既有直流成分，又有交变电流成分D．通过L的交变电流成分比通过R的交变电流成分必定要多9．如图所示，交流电源的电压有效值跟直流电源的电压相等，当将双刀双掷开关接到直流电源上时，灯泡的实际功率为P1，而将双刀双掷开关接在交流电源上时，灯泡的实际功率为P2，则()A．P1＝P2B．P1＞P2C．P1＜P2D．不能比较10. (2011年哈师大附中高二检测)如图所示，在电路两端加上正弦交流电，保持电压有效值不变，使频率增大，发现各灯的亮暗情况是：灯1变亮，灯2变暗，灯3不变，则M、N、L中所接元件可能是() A．M为电阻，N为电容器，L为电感线圈B．M为电感线圈，N为电容器，L为电阻C．M为电容器，N为电感线圈，L为电阻D．M为电阻，N为电感线圈，L为电容器11．在收音机线路中，经天线接收下来的电信号既有高频成分，又有低频成分，经放大后送到下一级，需要把低频成分和高频成分分开，只让低频成分输送到再下一级，可以采用如图所示电路，其中a、b应选择的元件是()A．a是电容较大的电容器，b是低频扼流圈B．a是电容较大的电容器，b是高频扼流圈C．a是电容较小的电容器，b是低频扼流圈D．a是电容较小的电容器，b是高频扼流圈B卷非选择题12. 如图所示，从AO输入的信号中，有直流电和交流电两种成分．(1)现在要求信号到达BO两端只有交流电，没有直流电，需要在AB端接一个什么元件？该元件的作用是什么？(2)若要求信号到达BO端只有直流电，而没有交流电，则应在AB端接入一个什么元件？该元件的作用是什么？《电容器、电感在电路中的作用》参考答案例一：答案：C1用小电容，C2用大电容。

电容器动态问题与电势及电势能相结合 电容器动态问题与粒子受力相结合一、 电容器、电容1、 电容器：两个彼此绝缘又互相靠近的导体可构成一个电容器。

2、电容 ：1）物理意义：表示电容器容纳电荷的本领。

2）定义：电容器所带的电荷量Ｑ（一个极板所带电量的绝对值）与两个极板间的电势差Ｕ的比值叫做电容器的电容。

3）定义式：UQ U QC ∆∆==，对任何电容器都适用，对一个确定的电容 器，电容是一个确定的值，不会随电容器所带电量的变化而改变。

4）单位：5）可类比于水桶的横截面积。

3、电容器的充放电：充电：极板带电量Q 增加，极板间场强E 增大； 放电：极板带电量Q 减小，极板间场强E 减小；4、常见电容器有：纸质电容器，电解电容器，可变电容器，平行板电容器。

电解电容器连接时应注意其“＋”、“－”极。

二、平行板电容器 平行板电容器的电容kds C r πε4=（平行板电容器的电容与两板正对面积成正比，与两板间距离成反比，与介质的介电常数成正比）。

是决定式，只对平行板电容器适应。

带电平行板电容器两极板间的电场可认为是匀强电场，dU E =。

三、平行板电容器动态分析 一般分两种基本情况：１、电容器两极板电势差Ｕ保持不变。

即平行板电容器充电后，继续保持电容器两极板与电池两极相连接，电容器的ｄ、ｓ、ε变化时，将引起电容器的Ｃ、Ｑ、Ｕ、Ｅ的变化。

２、电容器的带电量Ｑ保持不变。

即平行板电容器充电后，切断与电源的连接，使电容器的ｄ、ｓ、ε变化时，将引起电容器的Ｃ、Ｑ、Ｕ、Ｅ的变化。

进行讨论的物理依据主要是三个： （１）平行板电容器的电容与极板距离ｄ、正对面积Ｓ、电介质的介电常数ε间的关系：kdS C r πε4=（２）平行板电容器内部是匀强电场，dU E =S kQ r επ4=。

（３）电容器每个极板所带电量Ｑ＝ＣＵ。

平行板电容器的电容为C ， 带电量为Q ， 极板间的距离为d . 在两极板间的中点放一电量很小的点电荷q .它所受的电场力的大小等于（ ）A ．8kQq/d 2B ．4kQq/d 2C ．Qq/CdD ．2Qq/Cd1、把一个电容器、电流传感器、电阻、电源、单刀双掷开关按图甲所示连接．先使开关S 与1端相连，电源向电容器充电；然后把开关S掷向2端，电容器放电．与电流传感器相连接的计算机所记录这一过程中电流随时间变化的I﹣t曲线如图乙所示．下列关于这一过程的分析，正确的是（）A．在形成电流曲线1的过程中，电容器两极板间电压逐渐减小B．在形成电流曲线2的过程中，电容器的电容逐渐减小C．曲线1与横轴所围面积等于曲线2与横轴所围面积D．S接1端，只要时间足够长，电容器两极板间的电压就能大于电源电动势E2、如图所示，对一个给定的电容器充电时，下列的图像中能正确反映电容器的带电量Q、电压U和电容器电容C之间关系的是：（）3、(2012·江苏单科，2)一充电后的平行板电容器保持两极板的正对面积、间距和电荷量不变，在两极板间插入一电介质，其电容C和两极板间的电势差U的变化情况是()．A．C和U均增大B．C增大，U减小C．C减小，U增大D．C和U均减小4、用控制变量法，可以研究影响平行板电容器电容的因素（如图）．设两极板正对面积为S，极板间的距离为d，静电计指针偏角为θ．实验中，极板所带电荷量不变，若（）A．保持S不变，增大d，则θ变小B．保持S不变，增大d，则θ变大C．保持d不变，减小S，则θ变小D．保持d不变，减小S，则θ变大5、(2012·课标全国，18)如图，平行板电容器的两个极板与水平地面成一角度，两极板与一直流电源相连．若一带电粒子恰能沿图中所示水平直线通过电容器，则在此过程中，该粒子()．A．所受重力与电场力平衡B．电势能逐渐增加C．动能逐渐增加D．做匀变速直线运动6、平行板电容器的两极板A 、B 接于电源两极，两极板竖直、平行正对，一带正电小球悬挂在电容器内部，闭合电键S ，电容器充电，悬线偏离竖直方向的夹角为θ，如图4所示，则下列说法正确的是 ( )A ．保持电键S 闭合，带正电的A 板向B 板靠近，则θ减小 B ．保持电键S 闭合，带正电的A 板向B 板靠近，则θ增大C ．电键S 断开，带正电的A 板向B 板靠近，则θ增大D ．电键S 断开，带正电的A 板向B 板靠近，则θ不变7、一平行板电容器充电后与电源断开，正极板接地，在两极板之间有一负点电荷（电量很小）固定在P 点，如图所示．以E 表示两极板间电场强度，ϕ表示负极板电势，ε表示正点电荷在P 点的电势能，将正极板移到图中虚线所示的位置，则（ ）A ． E 变大，ϕ降低B ．E 不变，ϕ升高 C ． ϕ升高，ε减小D ． ϕ升高，ε增大8、如图所示，两极板水平放置的平行板电容器与电动势为E 的直流电源连接，下极板接地．静电计外壳接地．闭合电键S 时，带负电的油滴恰好静止于电容器中的P 点．下列说法正确的是（ ）A ． 若将A 极板向下平移一小段距离，平行板电容器的电容将变小B ． 若将A 极板向上平移一小段距离，静电计指针张角变小C ． 若将A 极板向下平移一小段距离，P 点电势将升高D ． 若断开电键S ，再将A 极板向下平移一小段距离，则带电油滴将向下运动9、如图所示，Ａ、Ｂ为平行金属板，两板相距为ｄ，分别与电源两板相连，两板的中央各有一个小孔Ｍ和Ｎ。

电路练习题交流电路中的电感与电容电路练习题：交流电路中的电感与电容一、简介在电路中，电感和电容是两个重要的元件。

它们在交流电路中起到了不可忽视的作用。

本文将通过几个练习题，详细介绍电感和电容在交流电路中的应用和计算方法。

二、练习题一：串联电感和电容电路1. 题目描述：有一个电源频率为50Hz，电压有效值为220V的电路。

串联电路中有一个电感元件L和一个电容元件C，它们的阻抗分别为XL和XC。

已知XL = 50Ω，XC = 100Ω。

2. 问题：a) 计算电感元件L和电容元件C的电感值和电容值。

b) 计算电路中的总阻抗。

c) 计算电路的相位差。

3. 解答：a) 建立关系式：XL = 2πfL，XC = 1 / (2πfC)，其中f为频率，L为电感值，C为电容值。

解方程组，得到L ≈ 0.16H，C ≈ 3.18μF。

b) 总阻抗为电感和电容阻抗的矢量和，记为Z。

Z = √[(R^2 + (XL - XC)^2)]，其中R为电路中的电阻。

代入数据计算，得到Z ≈ 119.25Ω。

c) 相位差为电感和电容元件阻抗的差值与总阻抗的比值的反正切，记为φ。

φ = arctan((XL - XC) / R)代入数据计算，得到φ ≈ -29.5°。

三、练习题二：并联电感和电容电路1. 题目描述：一个并联电路中有一个电感元件L和一个电容元件C，它们的阻抗分别为XL和XC。

已知XL = 100Ω，XC = 50Ω。

2. 问题：a) 计算电感元件L和电容元件C的电感值和电容值。

b) 计算电路中的总阻抗。

c) 计算电路的相位差。

3. 解答：a) 建立关系式同练习题一，解方程组，得到L ≈ 0.8H，C ≈ 1.59μF。

b) 总阻抗为电感和电容阻抗的倒数和的倒数。

1/Z = 1/XL + 1/XC。

代入数据计算，得到Z ≈ 57.14Ω。

c) 相位差为电感和电容元件阻抗的差值与总阻抗的比值的反正切，同练习题一。

含容电路分析计算技巧和实例电容器是一个储存电能的元件．在直流电路中，当电容器充放电时，电路里有充放电电流，一旦电路达到稳定状态，电容器在电路中就相当于一个阻值无限大（只考虑电容器是理想的不漏电的情况）的元件，在电容器处电路看作是断路，简化电路时可去掉它。

简化后若要求电容器所带电荷量时，可在相应的位置补上。

分析和计算含有电容器的直流电路时，需注意以下几点：(1)电路稳定后，由于电容器所在支路无电流通过．所以在此支路中的电阻上无电压降，因此电容器两极间的电压就等于该支路两端的电压．(2)当电容器和用电器并联后接入电路时，电容器两极间的电压与其并联用电器两端的电压相等．(3)电路的电流、电压变化时,将会引起电容器的充(放)电．如果电容器两端电压升高,电容器将充电,如果电压降低，电容器将通过与它并联的电路放电.电容器两根引线上的电流方向总是相同的，所以要根据正极板电荷变化情况来判断电流方向。

⑷如果变化前后极板带电的电性相同，那么通过每根引线的电荷量等于始末状态电容器电荷量的差；如果变化前后极板带电的电性改变，那么通过每根引线的电荷量等于始末状态电容器电荷量之和。

含有电容器的电路解题方法（1）先将含电容器的支路去掉（包括与它串在同一支路上的电阻），计算各部分的电流、电压值。

（2）电容器两极扳的电压，等于它所在支路两端点的电压。

（3）通过电容器的电压和电容可求出电容器充电电量。

（4）通过电容器的电压和平行板间距离可求出两扳间电场强度，再分析电场中带电粒子的运动。

例1：如图所示的电路，水平放置的平行板电容器中有一个带电液滴正好处于静止状态，现将滑动变阻器的滑片P向左移动，则（）A．电容器中的电场强度将增大B．电容器上的电荷量将减少C．电容器的电容将减小D．液滴将向上运动由题意可知，电容器与R2并联，根据闭合电路欧姆定律可确定随着滑片左移，电阻的变化，导致电压的变化，从而判定电阻R2的电压变化，再根据可得，电容器的电量及由E=知两极间的电场强度如何变化．【解析】A、电容器两板间电压等于R2两端电压．当滑片P向左移动时，R2两端电压U 减小，由E=知电容器中场强变小，A错误；B、根据可得，电容器放电，电荷量减少，B项正确；C、电容器的电容与U的变化无关，保持不变，C项错误．D、带电液滴所受电场力变小，使液滴向下运动，D项错误；故选：B例2：在如图所示的电路中，电源两端A、B 间的电压恒定不变，开始时S断开，电容器上充有电荷．闭合S后，以下判断正确的是（）A．C1所带电量增大，C2所带电量减小B．C1所带电量减小，C2所带电量增大C．C1、C2所带电量均减小D．C1、C2所带电量均增大S断开时，外电路中没有电流，两电容器的电压都等于电源的电动势，S闭合后，两电容器的电压都小于电源的电动势，根据Q=CU分析电容器电量的变化．【解析】S断开时，外电路中没有电流，两电容器的电压都等于电源的电动势．S闭合后，两电阻串联，电容器C1的电压等于R1的电压，电容器C2的电压等于R2的电压，可知两电容器的电压都小于电源的电动势，根据Q=CU分析可知两电容器电量均减小．故C正确，ABD错误．故选C例3：如图所示的电路中，R1、R2、R3是固定电阻，R4是光敏电阻，其阻值随光照的强度增强而减小．当开关S闭合且没有光照射时，电容器C不带电．当用强光照射R4且电路稳定时，则与无光照射时比较（）A．电容器C的上极板带正电B．电容器C的下极板带正电C．通过R4的电流变小，电源的路端电压增大D．通过R4的电流变大，电源提供的总功率变小电容在电路稳定时可看作开路，故由图可知，R1、R2串联后与R3、R4并联，当有光照射时，光敏电阻的阻值减小，由闭合电路欧姆定律可得出电路中总电流的变化及路端电压的变化，再分析外电路即可得出C两端电势的变化，从而得出电容器极板带电情况；同理也可得出各电阻上电流的变化．【解析】因有光照射时，光敏电阻的阻值减小，故总电阻减小；由闭合电路的欧姆定律可知，干路电路中电流增大，由E=U+Ir可知路端电压减小；R1与R2支路中电阻不变，故该支路中的电流减小；则由并联电路的电流规律可知，另一支路中电流增大，即通过R2的电流减小，而通过R4的电流增大，故C、D错误；当没有光照时，C不带电说明C所接两点电势相等，以电源正极为参考点，R1上的分压减小，而R3上的分压增大，故上极板所接处的电势低于下极板的电势，故下极板带正电；故A错误，B正确；故选B．例4:如图所示的电路中，两平行金属板A、B水平放置，极板长L=80cm，两板间的距离d=40cm．电源电动势E=40V，内电阻r=1Ω，电阻R=15Ω，闭合开关S，待电路稳定后，将一带负电的小球从B板左端且非常靠近B板的位置以初速度v=4m/s水平向右射入两板高效课堂—实验微专题间，该小球可视为质点．若小球带电量q=1×10-2C，质量为m=2×10-2kg，不考虑空气阻力，电路中电压表、电流表均是理想电表．若小球恰好从A板右边缘射出（g取10m/s2）．求：（1）滑动变阻器接入电路的阻值为多少？（2）此时电流表、电压表的示数分别为多少？（3）此时电源的输出功率是多少？（1）小球进入电场中做类平抛运动，小球恰好从A板右边缘射出时，水平位移为L，竖直位移为d，根据运动学和牛顿第二定律结合可求出板间电压，再根据串联电路分压特点，求解滑动变阻器接入电路的阻值．（2）根据闭合电路欧姆定律求解电路中电流，由欧姆定律求解路端电压，即可求得两电表的读数．（3）电源的输出功率P=UI，U是路端电压，I是总电流．【解析】（1）小球进入电场中做类平抛运动，水平方向做匀速直线运动，竖直方向做匀加速运动，则有：水平方向：L=vt竖直方向：d=由上两式得：a===20m/s2又根据牛顿第二定律得：a=联立得：U==V=24V根据串联电路的特点有：=代入得：=解得，滑动变阻器接入电路的阻值为R′=24Ω（2）根据闭合电路欧姆定律得电流表的示数为：I==A=1A电压表的示数为：U=E-Ir=（40-1×1）V=39V（3）此时电源的输出功率是P=UI=39×1W=39W．答：（1）滑动变阻器接入电路的阻值为24Ω．（2）此时电流表、电压表的示数分别为1A和39V．（3）此时电源的输出功率是39W．每日一练解析C为板间距离固定的电容器，电路连接如图所示，当滑动触头P向右缓慢滑动的过程中，下列说法中正确的是（）A．电容器C充电B．电容器C放电C．流过电流计G的电流方向为a→G→bD．流过电流计G的电流方向为b→G→a首先明确含电容器的支路等效为断路，且两端的电压为并联部分的电压相等；当滑动触头P向右缓慢滑动的过程中，该电路的总电阻不变，但与电容器并联部分的电阻减少，即电容器两端的电压减少，根据C=可知，电容器极板电量减少，即放电；电容器右极板与电源负极相连，所以自由电子从a移动到b，故流过电流计G的电流方向为b→G→a．【解析】AB、含电容器的支路等效为断路，且两端的电压为并联部分的电压相等；当滑动触头P向右缓慢滑动的过程中，该电路的总电阻不变，但与电容器并联部分的电阻减少，即电容器两端的电压减少，根据C=可知，电容器极板电量减少，即放电，故A错误，B正确．CD、以上分析可知，电容器放电，且电容器右极板与电源负极相连，所以自由电子从a移动到b，电流的方向与电子的方向相反，故流过电流计G的电流方向为b→G→a，故C错误，D正确．。

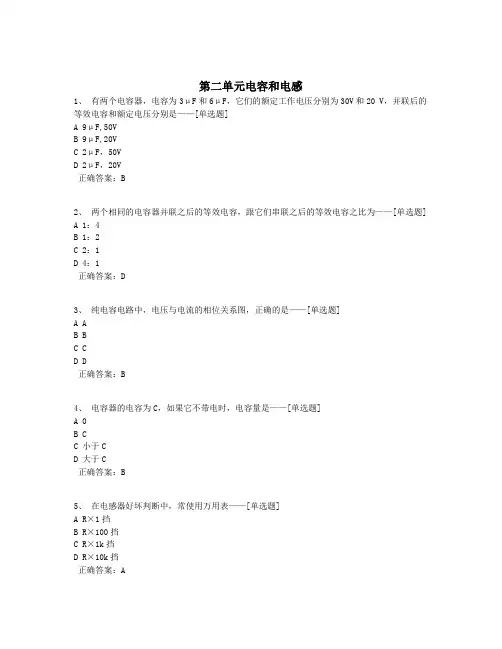

第二单元电容和电感1、有两个电容器，电容为3μF和6μF，它们的额定工作电压分别为30V和20 V，并联后的等效电容和额定电压分别是——[单选题]A 9μF,50VB 9μF,20VC 2μF，50VD 2μF，20V正确答案：B2、两个相同的电容器并联之后的等效电容，跟它们串联之后的等效电容之比为——[单选题]A 1：4B 1：2C 2：1D 4：1正确答案：D3、纯电容电路中，电压与电流的相位关系图，正确的是——[单选题]A AB BC CD D正确答案：B4、电容器的电容为C，如果它不带电时，电容量是——[单选题]A 0B CC 小于CD 大于C正确答案：B5、在电感器好坏判断中，常使用万用表——[单选题]A R×1挡B R×100挡C R×1k挡D R×10k挡正确答案：A6、在纯电容电路中，正确的关系式是——[单选题]A AB BC CD D正确答案：C7、. 电容器参数中标注的耐压值为电容所能承受电压的——[单选题]A 最大值B 有效值C 瞬时值D 平均值正确答案：A8、四条完全光滑的金属导线水平放置如图所示，将条形磁铁一端垂直于纸面插入框内时，金属导线将——[单选题]A 缩拢B 散开C 不动D 无法确定正确答案：A9、纯电感电路中，自感系数为0.01H的线圈，对于50Hz交流电，感抗为——[单选题]A 0.05ΩB 0.5ΩC 3.14ΩD 5000Ω正确答案：C10、电容器C1和C2串联后接在直流电路中，若C1=3C2，则C1两端的电压是C2两端电压的——[单选题]A 3倍B 9倍C 1/9D 1/3正确答案：D11、如图所示，这样的变压器叫做——[单选题]A 电压互感器B 自耦变压器C 电流互感器D 多绕组变压器正确答案：B12、平行板电容器在极板面积和介质一定时，如果缩小两极板之间的距离，则电容量将——[单选题]A 增大B 减小C 不变D 不能确定正确答案：A13、电感的单位是——[单选题]A 特斯拉B 法拉C 亨利D 韦伯正确答案：C14、电容器C1和一个电容为8μF的电容器C2并联，总电容为电容器C1的3倍，那么电容器C1的电容量为——[单选题]A 2μFB 4μFC 6μFD 8μF正确答案：B15、电容器上的电压升高过程是电容器中电场建立的过程, 在此过程中, 它从( )吸取能量——[单选题]A 电容B 电阻C 电源D 电感正确答案：C16、某电感线圈（可等效为RL串联电路）如图所示。

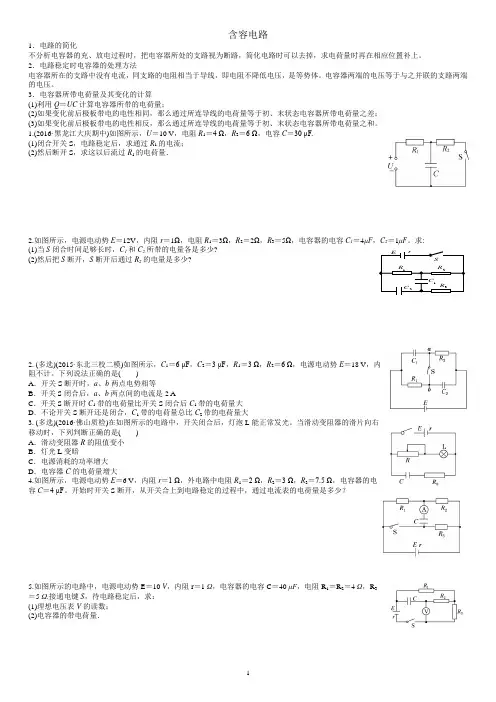

含容电路1．电路的简化不分析电容器的充、放电过程时，把电容器所处的支路视为断路，简化电路时可以去掉，求电荷量时再在相应位置补上。

2．电路稳定时电容器的处理方法电容器所在的支路中没有电流，同支路的电阻相当于导线，即电阻不降低电压，是等势体。

电容器两端的电压等于与之并联的支路两端的电压。

3．电容器所带电荷量及其变化的计算(1)利用Q＝UC计算电容器所带的电荷量；(2)如果变化前后极板带电的电性相同，那么通过所连导线的电荷量等于初、末状态电容器所带电荷量之差；(3)如果变化前后极板带电的电性相反，那么通过所连导线的电荷量等于初、末状态电容器所带电荷量之和。

1.(2016·黑龙江大庆期中)如图所示，U＝10 V，电阻R1＝4 Ω，R2＝6 Ω，电容C＝30 μF.(1)闭合开关S，电路稳定后，求通过R1的电流；(2)然后断开S，求这以后流过R1的电荷量．2.如图所示，电源电动势E＝12V，内阻r＝1Ω，电阻R1＝3Ω，R2＝2Ω，R3＝5Ω，电容器的电容C1＝4μF，C2＝1μF。

求:(1)当S闭合时间足够长时，C1和C2所带的电量各是多少?(2)然后把S断开，S断开后通过R2的电量是多少?2. (多选)(2015·东北三校二模)如图所示，C1＝6 μF，C2＝3 μF，R1＝3 Ω，R2＝6 Ω，电源电动势E＝18 V，内阻不计。

下列说法正确的是()A．开关S断开时，a、b两点电势相等B．开关S闭合后，a、b两点间的电流是2 AC．开关S断开时C1带的电荷量比开关S闭合后C1带的电荷量大D．不论开关S断开还是闭合，C1带的电荷量总比C2带的电荷量大3. (多选)(2016·佛山质检)在如图所示的电路中，开关闭合后，灯泡L能正常发光。

当滑动变阻器的滑片向右移动时，下列判断正确的是()A．滑动变阻器R的阻值变小B．灯光L变暗C．电源消耗的功率增大D．电容器C的电荷量增大4.如图所示，电源电动势E＝6 V，内阻r＝1 Ω，外电路中电阻R1＝2 Ω，R2＝3 Ω，R3＝7.5 Ω，电容器的电容C＝4 μF。
