电动阀和气动阀的区别

阀门的分类及应用论文阀门是一种用于控制流体介质的装置，广泛应用于工业、民用建筑、环境工程等领域。

根据不同的分类标准，阀门可以分为多种类型。

下面将就阀门的分类及应用进行论述。

一、按照结构分类：1. 推力阀：推力阀通过阀杆上下运动推动阀瓣与阀座接触或离开，实现阀门的开关。

2. 节流阀：节流阀通过调整阀门的开度，控制介质的流量。

3. 截止阀：截止阀主要用于切断介质的流通，在阀门关闭后，介质不再流动。

4. 止回阀：止回阀用于防止介质倒流，通常只允许介质在一个方向上流动。

5. 调节阀：调节阀通过调整阀门的开度，控制介质的流量、压力和温度等参数。

6. 安全阀：安全阀用于在系统发生异常超压时，自动释放压力，保护设备安全。

7. 换向阀：换向阀用于控制流体介质的流向，实现不同管道之间的切换。

二、按照工作原理分类：1. 手动阀：手动阀需要人工操作，通过手轮、手柄等方式实现阀门的开启与关闭。

2. 自动阀：自动阀根据系统的信号自动控制阀门的开关。

3. 气动阀：气动阀利用气源的压力来控制阀门的开合。

4. 电动阀：电动阀通过电动装置来实现阀门的开关。

5. 液动阀：液动阀利用液体介质的压力来控制阀门的开合。

三、按照阀门材质分类：1. 铸铁阀：铸铁阀材质相对较短，适用于一般介质的控制。

2. 碳钢阀：碳钢阀具有良好的耐腐蚀性能，适用于一般腐蚀性介质。

3. 不锈钢阀：不锈钢阀具有优异的耐腐蚀能力，适用于腐蚀性介质的控制。

4. 超高分子量聚乙烯阀：超高分子量聚乙烯阀具有耐磨性和耐腐蚀性，适用于磨蚀性介质的控制。

四、按照应用领域分类：1. 石油化工阀：石油化工阀主要用于石油、化工等行业，在高温、高压和腐蚀性介质条件下工作。

2. 污水处理阀：污水处理阀主要用于城市污水处理工程，具有防腐、防结垢等特点。

3. 给排水阀：给排水阀主要用于建筑给排水系统中，用于控制水的流向和流量。

4. 热力阀门：热力阀门用于供热系统或制冷系统中，用于控制介质的流量和温度。

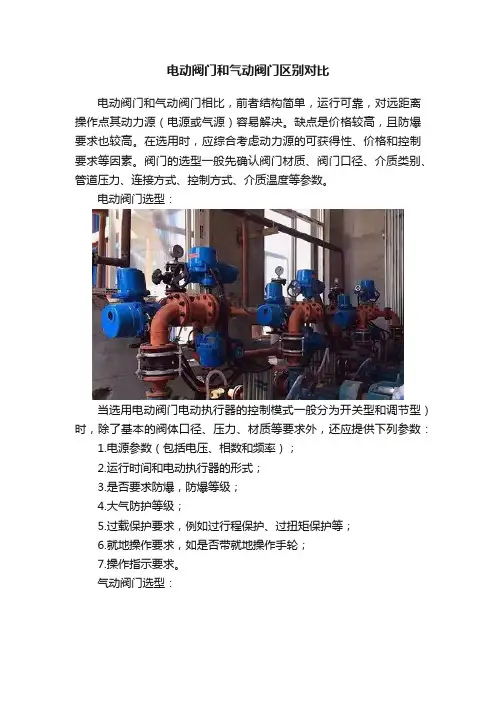

电动阀门和气动阀门区别对比
电动阀门和气动阀门相比，前者结构简单，运行可靠，对远距离操作点其动力源（电源或气源）容易解决。

缺点是价格较高，且防爆要求也较高。

在选用时，应综合考虑动力源的可获得性、价格和控制要求等因素。

阀门的选型一般先确认阀门材质、阀门口径、介质类别、管道压力、连接方式、控制方式、介质温度等参数。

电动阀门选型：
当选用电动阀门电动执行器的控制模式一般分为开关型和调节型）时，除了基本的阀体口径、压力、材质等要求外，还应提供下列参数：
1.电源参数（包括电压、相数和频率）；
2.运行时间和电动执行器的形式；
3.是否要求防爆，防爆等级；
4.大气防护等级；
5.过载保护要求，例如过行程保护、过扭矩保护等；
6.就地操作要求，如是否带就地操作手轮；
7.操作指示要求。

气动阀门选型：
当选用气动阀门气动执行器的运作原理可分为单作用和双作用）时，除了确定阀体口径、压力、材质等具体参数外，还应在提供下列参数：
1.气源参数（包括气源压力范围、是否带自备储气罐等）
2.运行时间和气动执行器的形式
3.是否要求防爆，防爆等级；
4.大气防护等级；
5.过载保护要求，例如过行程保护、过扭矩保护等；
6.就地操作要求，如是否带就地操作手轮；
7.操作指示要求。

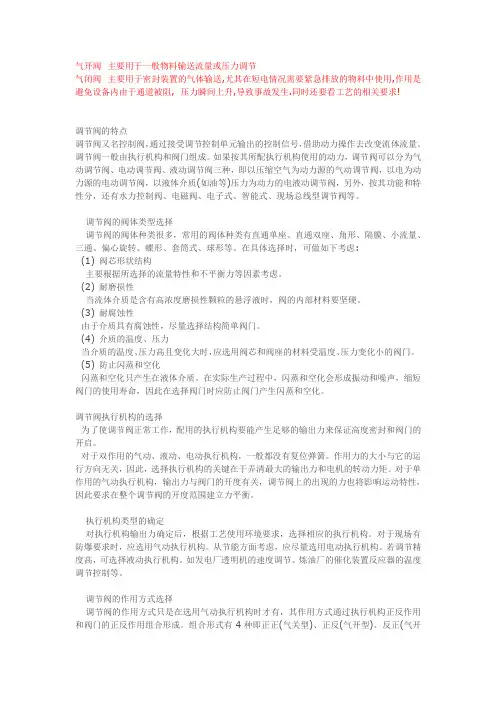

气开阀主要用于一般物料输送流量或压力调节气闭阀主要用于密封装置的气体输送,尤其在短电情况需要紧急排放的物料中使用,作用是避免设备内由于通道被阻, 压力瞬间上升,导致事故发生.同时还要看工艺的相关要求!调节阀的特点调节阀又名控制阀，通过接受调节控制单元输出的控制信号，借助动力操作去改变流体流量。

调节阀一般由执行机构和阀门组成。

如果按其所配执行机构使用的动力，调节阀可以分为气动调节阀、电动调节阀、液动调节阀三种，即以压缩空气为动力源的气动调节阀，以电为动力源的电动调节阀，以液体介质(如油等)压力为动力的电液动调节阀，另外，按其功能和特性分，还有水力控制阀、电磁阀、电子式、智能式、现场总线型调节阀等。

调节阀的阀体类型选择调节阀的阀体种类很多，常用的阀体种类有直通单座、直通双座、角形、隔膜、小流量、三通、偏心旋转、蝶形、套筒式、球形等。

在具体选择时，可做如下考虑:(1) 阀芯形状结构主要根据所选择的流量特性和不平衡力等因素考虑。

(2) 耐磨损性当流体介质是含有高浓度磨损性颗粒的悬浮液时，阀的内部材料要坚硬。

(3) 耐腐蚀性由于介质具有腐蚀性，尽量选择结构简单阀门。

(4) 介质的温度、压力当介质的温度、压力高且变化大时，应选用阀芯和阀座的材料受温度、压力变化小的阀门。

(5) 防止闪蒸和空化闪蒸和空化只产生在液体介质。

在实际生产过程中，闪蒸和空化会形成振动和噪声，缩短阀门的使用寿命，因此在选择阀门时应防止阀门产生闪蒸和空化。

调节阀执行机构的选择为了使调节阀正常工作，配用的执行机构要能产生足够的输出力来保证高度密封和阀门的开启。

对于双作用的气动、液动、电动执行机构，一般都没有复位弹簧。

作用力的大小与它的运行方向无关，因此，选择执行机构的关键在于弄清最大的输出力和电机的转动力矩。

对于单作用的气动执行机构，输出力与阀门的开度有关，调节阀上的出现的力也将影响运动特性，因此要求在整个调节阀的开度范围建立力平衡。

执行机构类型的确定对执行机构输出力确定后，根据工艺使用环境要求，选择相应的执行机构。

常见阀门分类方式阀门是工业中常用的一种控制装置，用于控制介质（液体、气体、气液混合物）的流动和压力。

根据不同的工作原理和结构形式，阀门可以被分为多种类型。

本文将按照常见的分类方式，对阀门进行一一介绍。

一、按照工作原理分类1. 手动阀：手动阀是一种通过人工操作来控制介质流动的阀门。

其主要特点是操作简单、结构紧凑、可靠性高。

常见的手动阀有旋塞阀、截止阀、球阀等。

2. 自动阀：自动阀是通过一定的控制信号来实现阀门开关的装置。

它可以根据需要自动调节介质的流量和压力，具有自动化程度高、精度高的特点。

常见的自动阀有电动阀、气动阀、液动阀等。

3. 液压阀：液压阀是利用液体的压力来控制阀门的开启和关闭。

它广泛应用于液压系统中，具有响应速度快、承受压力大的特点。

常见的液压阀有溢流阀、安全阀、换向阀等。

4. 电磁阀：电磁阀是利用电磁力来控制阀门的开闭。

它具有结构简单、操作方便、可靠性好的特点，广泛应用于工业自动化控制系统中。

常见的电磁阀有单向电磁阀、双向电磁阀、比例电磁阀等。

二、按照结构形式分类1. 截止阀：截止阀是一种通过阀芯上下移动来控制介质流动的阀门。

它具有密封性好、流阻小的特点，广泛应用于管道中。

常见的截止阀有闸阀、蝶阀、旋塞阀等。

2. 安全阀：安全阀是一种用于保护设备和管道系统的安全装置，主要用于控制和调节介质的压力。

它具有启闭灵活、调节范围广的特点，能够在压力超过设定值时自动开启，将多余的介质排出。

常见的安全阀有弹簧式安全阀、螺旋式安全阀等。

3. 调节阀：调节阀是一种用于调节介质流量和压力的阀门。

它可以根据控制系统的信号，自动调节阀门的开度，从而实现对介质流量和压力的精确控制。

常见的调节阀有节流阀、调节蝶阀、调节球阀等。

4. 换向阀：换向阀是一种用于改变介质流动方向的阀门。

它具有结构简单、操作方便的特点，可以实现介质的正反向流动。

常见的换向阀有旋转换向阀、活塞换向阀等。

三、按照用途分类1. 闸阀：闸阀是一种用于切断或接通管道中介质流动的阀门。

常见的十种阀门作用阀门是一种用于控制流体（液体、气体、蒸汽等）的装置，广泛应用于各个领域，具有多种不同的作用。

下面将介绍常见的十种阀门作用。

1. 截止阀：截止阀是用来控制流体的开启和关闭的阀门。

通过旋转阀芯或提升阀杆来实现流体的截断，广泛应用于给水、造纸、化工等行业。

截止阀的主要作用是阻止流体的通过，具有良好的密封性能。

2. 调节阀：调节阀通过改变阀门的开度来调节流体的流量和压力。

调节阀通常采用旋转阀芯或移动阀瓣的方式，可以根据需要调整阀门的开度，从而实现对流体的精确控制。

调节阀广泛应用于石油、化工、冶金等工业领域。

3. 止回阀：止回阀也称为反向阀，用于防止流体在管道中逆流。

它具有阻止流体倒流的功能，可以保护管道和设备免受逆流带来的损害。

止回阀广泛应用于给水、污水处理、石油、化工等行业。

4. 安全阀：安全阀是一种用于保护设备和系统的安全装置，当压力超过设定值时，安全阀会自动开启，释放过压的流体。

安全阀可防止设备由于压力过高导致的爆炸等事故发生，广泛应用于锅炉、压力容器、船舶等领域。

5. 气动阀：气动阀是利用气动装置来控制阀门的开启和关闭的装置。

通过控制气源的压力，使气动装置产生相应的动作，从而实现对阀门的控制。

气动阀广泛应用于化工、制药、食品等工业领域。

6. 电动阀：电动阀是利用电动装置来控制阀门的开启和关闭的装置。

通过电机或电磁阀控制阀门的动作，实现对流体的控制。

电动阀广泛应用于供热、供水、空调等系统中。

7. 蒸汽阀：蒸汽阀是用于控制蒸汽流量的阀门，具有快速开启和关闭的特点。

蒸汽阀通常采用锥形阀芯或球阀设计，能够承受高温、高压的工况。

蒸汽阀广泛应用于发电、制造业等领域。

8. 水力控制阀：水力控制阀是一种利用水力原理来实现对阀门的控制的装置。

通过调节流体的压力来控制阀门的开启和关闭，通常用于灌溉、水处理、供水等系统中。

9. 隔膜阀：隔膜阀是一种通过隔膜来控制流体的阀门。

隔膜阀具有良好的密封性能和耐腐蚀性能，广泛应用于化工、制药、食品等行业。

阀门的种类阀门是一种广泛应用于工业和生活中的控制装置，用于控制、调节和切断流体（液体、气体、蒸汽等）的流动。

根据不同的功能和应用领域，阀门可以分为多种不同的种类。

本文将介绍一些常见的阀门种类。

一、按阀门用途分类1. 截止阀：用于切断流体的流动，常见的有闸阀、旋塞阀等。

2. 调节阀：用于调节流体流量、压力和温度，常见的有截止阀、调节阀、衬里调节阀等。

3. 安全阀：用于保护系统设备，在压力超过设定值时自动开启并放空，常见的有安全阀、溢流阀、减压阀等。

4. 回流阀：防止流体反流或逆流，常见的有止回阀、反冲阀等。

5. 排气阀：排除管道和设备内的空气和气体，常见的有排气阀、除气阀等。

6. 疏水阀：排除设备和管道中的凝结水、冷凝水和其他液体，常见的有疏水阀、集尘器疏水阀等。

7. 疏油阀：排除设备和管道中的油、液态碳氢化合物等，常见的有疏油阀、疏油器等。

8. 蒸汽阀：用于控制和调节蒸汽的流量、压力和温度，常见的有调节阀、球阀、旋塞阀等。

9. 气动阀：通过空气动力或压力来控制或驱动阀门，常见的有气动控制阀、气动调节阀等。

二、按阀门结构分类1. 直通阀：流体在阀门内直接通过，常见的有截止阀、旋塞阀等。

2. 截型阀：阀座嵌入阀门内并与流体垂直，常见的有球阀、蝶阀等。

3. 角型阀：阀体与管道呈90度角，常见的有三通球阀、Y型截止阀等。

4. 止回阀：通过阀瓣或圆盘的上下移动来控制流体的流向，常见的有升降阀、旋翼阀等。

5. 旋转阀：通过旋转阀芯或阀瓣来控制流体的流量，常见的有旋塞阀、圆盘阀等。

6. 复位阀：通过控制阀芯或阀瓣的位置来实现阀门的开启和关闭，常见的有电动阀、电磁阀等。

三、按阀门工作方式分类1. 手动阀：通过人工手动操作来控制阀门的开启和关闭，常见的有手动截止阀、手动调节阀等。

2. 自动阀：借助机械、液压、气动、电磁等自动控制装置来实现阀门的开启和关闭，常见的有电动阀、气动阀等。

3. 感应阀：通过感应器或传感器获取外部信号并自动控制阀门的开启和关闭，常见的有温度感应阀、压力感应阀等。

电动阀门与气动阀门的四大区别之处阀门是控制流体（例如气体或液体）流动的重要组件，在工业、建筑、农业等领域得到广泛应用。

根据其驱动方式可以分为电动阀门和气动阀门。

本文将重点介绍这两种阀门的四大区别之处，以便了解并选择更适合的阀门。

第一大区别：驱动方式不同电动阀门是通过电机产生的旋转力矩实现阀门开关，其驱动方式可以通过交流、直流电源或太阳能供电。

相比而言，气动阀门使用压缩空气作为主要的动力源，通过控制空气的进出来操作阀门。

这一差异体现在电动阀门需要安装电源设备来使电机运转，而气动阀门只需要一个压缩机（或空气压缩系统）即可。

第二大区别：适用环境不同由于液体和气体的性质不同，电动阀门和气动阀门适用的环境也不同。

一般来说，电动阀门适用于液体介质的控制，如化工、水处理和食品加工行业。

而气动阀门则适用于气体、液体、气液混合物甚至高粘度流体的控制，常见用于石油化工、航空航天等领域。

此外，气动阀门还具有耐火/防腐蚀材料的特点，可应用于极端恶劣的环境。

第三大区别：反应速度和精度有差异由于气动阀门的传动机构较为简单，故其其反应速度较快，更容易实现快速和精确地操作。

相比而言，电动阀门则需要通过电机旋转驱动阀门，因此其响应速度和精度较低。

尤其在大型管道中，电动阀门的驱动力矩可能不足，使得操作更为困难。

第四大区别：安全和维护成本不同电动阀门的维护成本相对较高，因为其需要经常更换电机、电源线、启动器等部件。

另外，如果电源故障，可能会产生安全隐患。

气动阀门则几乎不涉及电气部件，不会产生电气火灾的隐患，更加安全且维护成本较低。

另外，气动阀门机构相对简单，维修更为方便，不会像电动阀门那样难以修复。

结论综上所述，电动阀门和气动阀门各自有其优缺点。

在选择阀门时应该根据具体环境、流体介质和工作需求综合考虑，选择最适合的阀门以提高工作效率。

电磁阀电动阀和气动阀的区别标准化管理部编码-[99968T-6889628-J68568-1689N]电磁阀和电动阀的区别?1.开关形式：电磁阀通过线圈驱动，只能开或关，开关时动作时间短。

电动阀的驱动一般是用电机，开或关动作完成需要一定的时间模拟量的，可以做调节。

2.工作性质：电磁阀一般流通系数很小，而且工作压力差很小。

比如一般２５口径的电磁阀流通系数比１５口径的电动球阀小很多。

电磁阀的驱动是通过电磁线圈，比较容易被电压冲击损坏。

相当于开关的作用，就是开和关2个作用。

电动阀的驱动一般是用电机，比较耐电压冲击。

电磁阀是快开和快关的，一般用在小流量和小压力，要求开关频率大的地方电动阀反之。

电动阀阀的开度可以控制，状态有开、关、半开半关，可以控制管道中介质的流量而电磁阀达不到这个要求。

电磁阀一般断电可以复位，电动阀要这样的功能需要加复位装置。

3.适用工艺：电磁阀适合一些特殊地工艺要求，比如泄漏、流体介质特殊等，价格较贵。

电动阀一般用于调节，也有开关量的，比如：风机盘管末端。

气动阀和电动阀的区别，各有什么优、缺点，都适合用在什么场合？一电动阀使用电机做动力，气动阀使用压缩空气作动力。

（1）电动阀优点：对液体介质和大管径气体效果好，不受气候影响。

不受空压气的压力影响。

缺点：成本高、在潮湿环境不好。

（2）气动阀优点：对气体介质和小管径液体效果好，成本低，维护方便。

缺点：受空压气压力波动的影响，在北方冬季易受空压气含水影响，造成传动部分冻结、不动作。

二一般气动要比电动快，电动的都是手电两用的。

而气动要手、气两用的价格比较高。

三电动阀门用于一些大管径的地方因为气动很难做到但是电动阀门的稳定性不如气动开关速度慢执行机构长时间会出现卡齿现象气动阀门开关速度快精度高但是需要稳定的气源。

四电动阀动作慢电动阀能做到防爆的品牌不是很多；气动阀动作迅速，防爆相对来说价格比电动底（关键气动阀配什么附件，配大品牌附件就会比电动阀贵）。

阀门的分类及用途阀门是一种用于控制流体的机械装置，广泛应用于石油、化工、电力、水利等领域。

阀门的种类繁多，根据不同的分类标准，可以将其分为多种类型。

本文将介绍阀门的常见分类及其用途。

一、按结构分类1.截止阀截止阀是一种最常见的阀门，用于控制流体的开关。

其结构主要由阀体、阀盖、阀瓣等组成。

当阀瓣与阀座紧密配合时，可以有效地阻止流体的流动。

2.球阀球阀是一种结构简单、使用方便的阀门，其主要特点是阀芯为球体，可以实现快速切断流体。

球阀广泛应用于石油、化工、水利等领域。

3.蝶阀蝶阀是一种结构简单、体积小、重量轻的阀门，其主要特点是阀芯为蝶形片，可以实现快速切断流体。

蝶阀广泛应用于食品、医药、化工等领域。

4.止回阀止回阀是一种用于防止流体倒流的阀门，其主要特点是阀瓣可以自动关闭，防止流体倒流。

止回阀广泛应用于给水、排水、石油、化工等领域。

5.调节阀调节阀是一种用于调节流量的阀门，其主要特点是可以实现流量的精确调节。

调节阀广泛应用于石油、化工、电力、水利等领域。

二、按工作原理分类1.手动阀手动阀是一种需要人工操作的阀门，其主要特点是简单易用，适用于小流量、低压力的场合。

手动阀广泛应用于家庭、实验室等领域。

2.电动阀电动阀是一种通过电机或电磁铁驱动的阀门，其主要特点是可以实现自动控制，适用于大流量、高压力的场合。

电动阀广泛应用于石油、化工、电力、水利等领域。

3.气动阀气动阀是一种通过气动执行器驱动的阀门，其主要特点是可以实现快速响应，适用于高流量、高压力的场合。

气动阀广泛应用于石油、化工、电力、水利等领域。

4.液动阀液动阀是一种通过液压执行器驱动的阀门，其主要特点是可以实现高力矩、高精度的控制，适用于大流量、高压力的场合。

液动阀广泛应用于石油、化工、电力、水利等领域。

三、按用途分类1.截止阀截止阀主要用于控制流体的开关，适用于各种类型的流体。

2.调节阀调节阀主要用于调节流量，适用于需要精确控制流量的场合。

3.安全阀安全阀主要用于保护设备和人员安全，当设备压力超过额定值时，可以自动打开。

DN300以内三偏心蝶阀电动与气动对比资料对于气动与电动的选择，整体考虑从开关时间的长短，故障复位时间工艺的要求，整体现场运行的可靠性，及性价比综合考虑，下面几点是对气动电动的分析：1切断型：A技术条件对比（DN 300口径越小差距越大）电动：扭矩0°2200NM, 45°2300NM, 90°2300NM.开关时间40S-46S.无自动复位功能，防爆要求必须达到ExDIIBT4.抗湿处理最大停电要求为24小时（停电时对环境湿度要求为90%无冷凝），加热干燥。

长电缆布线，每台电动阀最少需要2.5线9条以上，220V额定电流2.0A,最大每小时动作次数300次。

使用寿命可达到开关30万次。

气动：(滚筒拨叉执行机构)扭矩起点2400NM，中点2300NM,终点2400NM，开关时间3-4S，有自动复位功能，防爆能达到ExDIICT4.受环境温度和湿度影响不大，选择材质本身和表面处理工艺上都充分考虑防腐防潮处理。

只需总管线安装分管线即可，耗气量为4bar时连续动作需要为390bar.使用寿命为100-200万次开关寿命。

B从商务条件对比（都选择高端产品比较，均选择三偏心蝶阀相同材质为基准）气动DN300开关阀整体价格为8万左右，气源管与控制线约为电缆的1/8.电动阀门DN300比气动的要贵30%-40%之间，口径越小差距越大。

2 调节型A技术条件电动控制阀：调节精度（零点/量程调节），其余条件与切断阀类似。

气动控制阀：调节精度为1%（智能定位器）其余条件与切断阀类似。

B商务条件气动控制阀整体成本，8万左右（单作用调节型带智能定位器）。

电动调节型价格和气动的差与要高出50%-70%。

电动气动的总结:成本方面，气动在大口径价格有一定优势，气动在满足现场的应用及控制要求上有一定优势，最终是满足工艺，现场选择性价比更高，性能更可靠的产品。

3对于严酷工况的材质选择和处理办法阀内件硬度处理工艺：一般采用堆焊硬质合金处理。

气动阀的分类
根据不同的工作原理、结构以及用途，气动阀可以分为不同的分类。

下面是一个常见的气动阀的分类列表：
1. 压缩空气控制阀：用于控制压缩空气的流量、压力以及方向的阀门。

2. 动力气动阀：采用气动力驱动的气动阀，通常具有更高的操作力。

3. 电动气动阀：结合了电动和气动控制的阀门，在需要精确控制的应用中使用。

4. 手动气动阀：通过手动推拉、旋转等方式操作的阀门。

5. 带位置反馈的气动阀：具备位置反馈功能，可以实时监测阀门的状态。

6. 常闭型气动阀：在失去气源或电源时处于关闭状态的阀门。

8. 比例控制气动阀：可以根据输入的控制信号进行精确的流量和压力控制。

9. 安全气动阀：在出现异常情况或系统故障时自动关闭的阀门，保障设备和人员安全。

10. 高温气动阀：适用于高温环境的阀门，具备耐高温特性。

以上是气动阀的一些常见分类，每种类型的气动阀设计和用途各不相同，可以根据实际需求选择适合的阀门。

阀门的分类及型号
阀门按照其功能和结构可以分为多种类型，下面是一些常见的阀门分类及型号:
1.截止阀：用于切断流体流动的阀门，常见型号有A型截止阀、B型截止阀等。

2.球阀：通过旋转球体来控制流体的流动，常见型号有A型球阀、B型球阀等。

3.蝶阀：通过旋转圆盘来控制流体的流动，常见型号有A型蝶阀、B型蝶阀等。

4.安全阀：用于保护管道系统或设备的安全阀门，常见型号有A型安全阀、B型安全阀等。

5.调节阀：用于调节流体流量、压力和温度的阀门，常见型号有A型调节阀、B型调节阀等。

6.止回阀：用于防止流体倒流的阀门，常见型号有A型止回阀、B型止回阀等。

7.旋塞阀：通过旋转塞体来控制流体的流动，常见型号有A型旋塞阀、B型旋塞阀等。

8.电动阀：通过电动装置控制阀门的开闭，常见型号有A型电动阀、B型电动阀等。

9.气动阀：通过气动装置控制阀门的开闭，常见型号有A型气动阀、B型气动阀等。

10.液压阀：通过液压装置控制阀门的开闭，常见型号有A型液压阀、B型液压阀等。

请注意以上型号仅为示例，实际中需要根据具体的使用情况和需求选择符合要求的阀门型号。

电动、气动、液动执行机构比较执行机构比较液动执行器推力最大，现在一般都是机电一体化的，但比较笨重，所以现在很少使用，比如三峡的船阀用的就是液动执行器。

电动执行机构安全防爆性能差，电机动作不够迅速，且在行程受阻或阀杆被扎住时电机容易受损。

尽管近年来电动执行器在不断改进并有扩大应用的趋势，但从总体上看不及气动执行机构应用得普遍。

气动执行器的执行机构和调节机构是统一的整体，其执行机构有薄膜式和活塞式两类。

活塞式行程长，适用于要求有较大推力的场合；而薄膜式行程较小，只能直接带动阀杆。

由于气动执行机构有结构简单，输出推力大，动作平稳可靠，并且安全防爆等优点，在化工，炼油等对安全要求较高的生产过程中有广泛的应用。

液压、气动机构的工作原理和特点1.液压机构液压机构是以液压油为动力源来完成预定运动要求和实现各种机构功能的机构。

液压机构与纯机械机构和电力驱动机构相比，主要有以下优点：（1）在输出同等功率的条件下，机构结构紧凑，体积小、重量轻、惯性小。

（2）工作平稳，冲击、振动和噪音都较小，易于实现频繁的启动、换向，能够完成旋转运动和各种往复运动。

（3）操纵简单、调速方便，并能在大的范围内实现无级调速，调速比可达5000。

（4）可实现低速大力矩传动，无需减速装置。

液压机构的不足之处是：油液的粘性受温度变化的影响大，不宜用于低温和高温的环境中；液压组件的加工和配合要求精度高，加工工艺困难，成本高。

2.气动机构气动机构是以压缩空气为工作介质来传递动力和控制信号的机构。

与液压机构相比有以下优点：（1）以空气为工作介质，用后可直接排到大气中，处理方便。

（2）动作迅速、反应快、维护简单、工作介质清洁，不存在介质变质问题。

（3）工作环境适应性好，特别是在易燃、易爆、多尘埃、强磁、强振、潮湿、有辐射和温度变化大的恶劣环境中工作时，安全可靠性优于液压、电子和电气机构。

气动机构的不足之处是：由于空气具有可压缩性，因此工作速度稳定性稍差，但采用气液动联动装置会得到较满意的结果；工作压力低（一般为0.3～1.0MPa），难以获得很大的输出力；噪声大，在高速排气时要加消声器。

电动阀门和电磁阀的主要区别一、工作原理1、电磁阀：电磁阀是由电磁线圈（电磁铁）和阀芯及阀体组成，当电磁线圈通电或断电时，带动阀芯动作，使流体通过阀体或被切断；2、电动阀门：电动阀门是通过电机驱动阀杆，带动阀芯动作，来实现流体的通过或切断；二、阀门类型：1、电磁阀：(1）两通电磁阀：阀体有一个入口一个出口与管路连接，有两种控制方式常开型（通电时电磁阀关闭，流体被切断），常闭型（通电时电磁阀打开，流体通过阀门）；(2）三通电磁阀：阀体三个口与管路连接，并有两个孔，可用于三种控制方式：常闭型（断电时压力口关闭，排气口连接到缸口，通电时，压力口连到缸口，排气口关闭），常开型（阀门断电时，压力口连到缸口，排气口关闭，阀通电时，压力口关闭，缸口连到排气口），通用型（允许阀连接成常闭或常开的位置其中之一）；(3）四通电磁阀：一般用与操作双作用缸，有四或五个管线连结口，一个压力口，两个缸口和一个或两个排气（油）口。

2、电动阀门：(1）阀体与电动角行程执行器配套的电动阀门：电动执行器转动阀板角度来控制和调节阀门的关断和控制管路的流量，电动执行器输出轴的转动小于一周，即小于360度，通常为90度就实现阀门的启闭过程控制。

此类电动阀门主要为蝶阀、球阀、旋塞阀等；(2）阀体与多回转电动执行器（转角>360度）配套的电动阀门，多回转电动执行器输出轴的转动摇大于一周，即大于360度，一般需多圈才能实现阀门的启闭过程控制。

此类电动阀门门主要为闸阀、截止阀等；(3）阀体与直行程电动执行器（直线运动）配套的电动阀门：其驱动部分电动执行器输出轴的运动为直线运动式，不是转动形式，以升降阀门阀板的方式来实现启闭控制。

此类电动阀门门主要为调节阀，单座调节阀、双座调节阀等；三、控制方式1、电磁阀通过线圈驱动，只能起到开或关的作用；2、电动阀门是用电机驱动，开或关的动作完成过程需要时间比电磁阀长，且可通过对执行器输入电流、电压信号来调节流量，一般控制信号为：电流信号（4～20mA、0～10mA）或电压信号（0～5V、1～5V）。

阀门的种类介绍及分类应用阀门是管道系统中基本的部件，控制流动的流体介质的流量、流向、压力、温度等的机械装置。

随着阀门的不算增多，分类难度也有所增加，为了更好的认识阀门我们将阀门进行分类归纳。

阀门的种类是根据现场实际工况进行分类的，部分由厂家自行选型和特殊情况使用不同用途和作用原理就不同了。

通用分类一般分闸阀、截止阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、止回阀、减压阀安全阀、疏水阀、调节阀、底阀、过滤器、排污阀等。

一、按作用和用途分类（1）截断类：如闸阀、截止阀、旋塞阀、球阀、蝶阀、针型阀、隔膜阀等。

截断类阀门又称闭路阀，截止阀，其作用是接通或截断管路中的介质。

(2) 止回类：如止回阀，止回阀又称单向阀或逆止阀，止回阀属于一种自动阀门，其作用是防止管路中的介质倒流、防止泵及驱动电机反转，以及容器介质的泄漏。

水泵吸水关的底阀也属于止回阀类。

(3) 安全类：如安全阀、防爆阀、事故阀等。

安全阀的作用是防止管路或装置中的介质压力超过规定数值，从而达到安全保护的目的。

(4) 调节类：如调节阀、节流阀和减压阀，其作用是调节介质的压力、流量等参数。

(5) 分流类：如分配阀、三通阀、疏水阀。

其作用是分配、分离或混合管路中的介质。

(6）特殊用途类：如清管阀、放空阀、排污阀、排气阀、过滤器等。

排气阀是管道系统中必不可少的辅助元件，广泛应用于锅炉、空调、石油天然气、给排水管道中。

往往安装在制高点或弯头等处，排除管道中多余气体、提高管道路使用效率及降低能耗。

二、按公称压力分类（1）真空阀：指工作压力低于标准大气压的阀门。

(2) 低压阀：指公称压力PN ≤1.6Mpa 的阀门。

(3) 中压阀：指公称压力PN 为2.5Mpa、4.0Mpa、6.4Mpa的阀门。

(4) 高压阀：指工称压力PN 为10.0Mpa～80.0Mpa的阀门。

(5) 超高压阀：指公称压力PN≥100.0Mpa的阀门。

（6）过滤器：指公称压力PN 为1.0Mpa、1.6Mpa的阀门三、按工作温度分类（1) 超低温阀：用于介质工作温度t<；－101℃的阀门。

气动阀的工作原理气动阀工作原理定义：气动阀是借助压缩空气驱动的阀门。

一、气动阀门紧要种类：1）气动V型调整球阀2）气动O型切断球阀3）扭距式汽缸球阀4）电磁隔膜阀5）气动直行程式隔膜阀6）电动阀二、气动V型调整阀：用途与特点A、用途是一种直角回转结构，它与阀门定位器配套使用，可实现比例调整； V型阀芯适用于各种调整场合，具有额定流量系数大，可调比大，密封效果好，调整性能零敏，体积小，可竖卧安装。

适用于掌控气体、蒸汽、液体等介质。

B、特点：是一种直角回转结构，由V型阀体、气动执行机构、定位器及其他附件构成；有一个貌似等百比的固有流量特性；接受双轴承结构，启动扭矩小，具有极好的灵敏度和感应速度；超强的剪切本领。

C、气动活塞执行机构接受压缩空气作动力源，通过活塞的运动带动曲臂进行90度回转，达到使阀门自动启闭。

它的构成部分为：调整螺栓、执行机构箱体、曲臂、气缸体、气缸轴、活塞、连杆、万向轴。

D、气动调整阀的工作原理：气动调整阀由执行机构和调整机构构成。

执行机构是调整阀的推力部件，它按掌控信号压力的大小产生相应的推力，推动调整机构动作。

阀体是气动调整阀的调整部件，它直接与调整介质接触，调整该流体的流量。

两位三通气动阀的原理如何？两位三通气动阀是一种用于气动设施的、有两个位置状态、三个接口的换向阀。

其种类很多，从掌控方式上可分电控阀、气控阀、机控阀、手控阀，脚踏阀等。

原理因工作位置不同时，不同的接口连通。

二位三通电磁阀工作原理：一进二出：（ZC2/31）当电磁阀线圈通电时，出介质端（2）第一路打开，第二路（3）关闭；当电磁阀线圈断电时，出介质端第一路（2）关闭，第二路（3）打开；二进一出：（ZC2/32）当电磁阀线圈通电时，进介质端第一路（2）打开，第二路（3）关闭；当电磁阀线圈断电时，进介质端第一路（2）关闭，第二路（3）打开；（此内阀两进口端前必需加单向阀）一进一出：常闭式（ZC2/3）———当电磁阀线圈通电时，接口2通向接口1，接口3关闭；当电磁阀线圈断电时，接口2关闭，接口1通向接口3；常开式（ZC2/3K）当电磁阀线圈断电时，接口3通向接口1，接口2关闭；当电磁阀线圈通电时，接口3关闭，接口1通向接口2；两位三通气动阀原理：V型调整球阀电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中心是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过掌控阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。

阀门设计知识点总结图阀门设计是流体控制系统中非常重要的一环。

合理的阀门设计可以确保系统的正常运行和节能。

本文将围绕阀门设计的知识点展开，以图表的形式进行总结，帮助读者更好地理解和应用相关知识。

一、阀门的分类阀门可按照功能、结构和执行器方式进行分类。

根据不同分类标准，阀门可以分为以下几类：1.按功能分类：- 截断阀：用于切断或接通流体通路，如闸阀、截止阀等。

- 调节阀：用于控制流体的压力、流量或液位，如调节阀、减压阀等。

- 安全阀：用于保护系统设备的安全，如安全阀、爆破片等。

2.按结构分类：- 直通式阀门：具有流体直接通过的结构，如截止阀、球阀等。

- 直角式阀门：流体流向改变90度的结构，如旋塞阀、蝶阀等。

- 球面阀门：具有球形阀瓣的结构，如球阀等。

3.按执行器方式分类：- 手动阀：通过人工旋转、推拉等方式对阀门进行操作。

- 电动阀：通过电动机驱动阀门的开关动作。

- 气动阀：通过气动执行器对阀门进行控制。

二、阀门的选型要素阀门的选型应根据实际的工程要求进行，以下是影响阀门选型的几个重要要素：1.介质特性：了解介质的性质、压力、温度等，选择适应介质特性的阀门材质和密封结构。

2.流量特性：根据流体在阀门内的流动情况，选择适合的阀门形式，如线性或等百分比调节特性。

3.压力损失：通过计算阀门的压力损失，选择合适的口径和阀门类型，保证系统的正常运行。

4.操作方式：根据需要选择合适的执行器方式，如手动、电动或气动。

5.安全性能：对于需要在紧急情况下切断流体的阀门，应选择具有可靠的安全性能的阀门。

三、常见阀门故障及处理方法阀门在使用过程中可能会出现一些故障问题，以下是常见的故障及处理方法：1.泄漏问题：阀门泄漏可能会导致系统性能下降和能源浪费。

根据泄漏的位置和原因，采取适当的维修或更换措施。

2.堵塞问题：阀门内部可能会因介质的冲击或颗粒物的堆积而堵塞。

可以通过清洗、更换阀门或增加过滤器来解决问题。

3.操作不灵活：手动操作时，阀门开关不灵活可能会影响工作效率。
