气动阀原理和操作介绍

气动阀门工作原理图解说明
气动阀门的工作原理如下：
1. 气源: 气动阀门的工作原理主要依赖于气源。

气源通常是一个气缸，里面储存着压缩空气或其他气体。

2. 控制器: 控制器用来控制气源的供应和关闭。

它可以是手动操作的开关，也可以是自动控制器，如电磁阀。

3. 气缸: 气缸是气动阀门的核心部件。

它通常由一个活塞和一个活塞杆组成。

当气源供气时，气缸内的压缩空气推动活塞移动。

4. 阀门: 阀门连接在气缸的出口处。

它可以是旋转阀，也可以是直线阀。

当气源供气时，阀门打开，允许流体通过。

当气源关闭时，阀门关闭，阻止流体通过。

5. 动力传动: 气缸的活塞杆通过动力传动装置连接到阀门，将气源的动力传递给阀门，以实现开启或关闭阀门。

通过控制器和气源的供应，可以实现对气动阀门的控制。

当控制器将气源供气时，气体流经阀门，并允许流体通过。

当控制器关闭气源时，阀门关闭，阻止流体通过。

这种工作原理使得气动阀门在自动化系统中得以广泛应用，可以用于控制流体介质的流量、压力和方向。

气动球阀的工作原理
气动球阀的工作原理是基于气动执行器对球阀的控制，以实现开启和关闭流体通道的功能。

下面将详细介绍气动球阀的工作原理：
1. 结构组成：气动球阀主要由球体、阀座、阀杆、阀体和气动执行器组成。

球体是阀门的关键部件，可以通过旋转来实现开启和关闭流体通道。

阀座是球体的密封垫块，可以确保阀门在关闭时完全密封，防止流体泄漏。

阀杆用于连接球体和气动执行器，将气动执行器的运动转化为球体的旋转运动。

2. 工作原理：当气动执行器的信号输入时，气动执行器内的活塞会根据信号的控制，实现推动或拉动阀杆的运动。

阀杆的运动会将球体旋转到相应的位置，从而开启或关闭阀门。

开启阀门时，球体旋转将流体通道与阀体内的出口对齐，流体可以顺畅地通过阀门。

关闭阀门时，球体旋转使流体通道与阀体内的出口脱离对齐，阻止流体的通过，从而实现封闭。

3. 密封性能：气动球阀的密封性能取决于球体与阀座之间的接触。

当阀门关闭时，球体的表面与阀座紧密接触，形成密封状态，以阻止流体泄漏。

同时，球体的表面通常涂有特殊的密封材料，以提高密封性能。

4. 控制方式：气动球阀可以通过手动控制、电动控制或气动控制。

其中，气动控制是最常见的一种方式，通常通过气动执行器的信号输入，由气动执行器控制阀杆的运动，从而实现对阀门的控制。

综上所述，气动球阀的工作原理是通过气动执行器对球体的控制，实现对阀门的开启和关闭。

通过控制气动执行器的信号输入，推动或拉动阀杆的运动，从而使球体旋转到相应的位置，实现开关通道，并通过球体与阀座的接触达到密封的效果。

这种工作原理使气动球阀在工业领域中得到广泛应用。

气动阀的工作原理
气动阀的工作原理是通过气动执行器将气动信号转换为机械运动，从而实现对流体介质的控制。

具体工作原理如下：
1. 气动信号传递：气动信号由控制系统产生，并通过气源将压缩空气送入气动执行器。

2. 转换运动：在气动执行器内部，压缩空气进入气缸，推动活塞运动。

活塞连接着阀芯，当活塞运动时，阀芯也跟随移动。

3. 阀孔控制：当阀芯移动时，它可以与阀体上的阀孔进行连通或断开操作。

连通时，阀芯与阀孔对齐，流体介质可以通过；断开时，阀芯与阀孔不对齐，流体介质无法通过。

4. 流体控制：通过控制气压信号的变化，可以控制活塞位置和阀芯与阀孔的对应关系，从而实现对流体介质的控制。

比如，若阀芯与阀孔连通，则流体可以顺利通过；若阀芯与阀孔断开，则流体无法通过。

5. 控制策略：气动阀根据实际需求，通过控制系统发送不同的气压信号，实现对阀芯位置的调节，从而达到控制流体介质的目的。

通过以上工作原理，气动阀可以在工业自动化控制及流体控制系统中起到重要的作用，广泛应用于各种流体介质的控制领域。

气动阀工作原理
气动阀是一种利用气动力控制流体流动的装置。

它由活塞式执行器和阀体组成。

以下是气动阀的工作原理：
1. 气源供气：将压缩空气通过气源管道送入气动阀的进气口。

2. 控制信号输入：当需要控制气动阀开关状态时，向气动阀发送相应的控制信号。

常用的控制信号有气压信号和电信号。

3. 活塞运动：根据控制信号的不同，活塞运动方向也不同。

当气动阀接收到信号时，活塞会受到气源供气的作用，从而产生运动。

4. 阀门开关：随着活塞的运动，阀体中的阀门也会随之开启或关闭。

当活塞移动到规定位置时，阀门会与阀体的开口对齐，从而使流体流通或中断。

5. 流体控制：根据阀门的开启或关闭状态，流体能够通过阀体的开口进入或离开管道系统。

通过控制活塞的位置，可以调节阀门的开闭程度，从而控制流体的流量。

6. 控制信号停止：当控制信号停止或改变时，气动阀会根据新的信号重新调整活塞的位置，从而实现新的阀门开闭状态。

总之，气动阀利用气源供气和控制信号来驱动活塞的运动，进而控制阀体的开闭状态，从而实现对流体流动的控制。

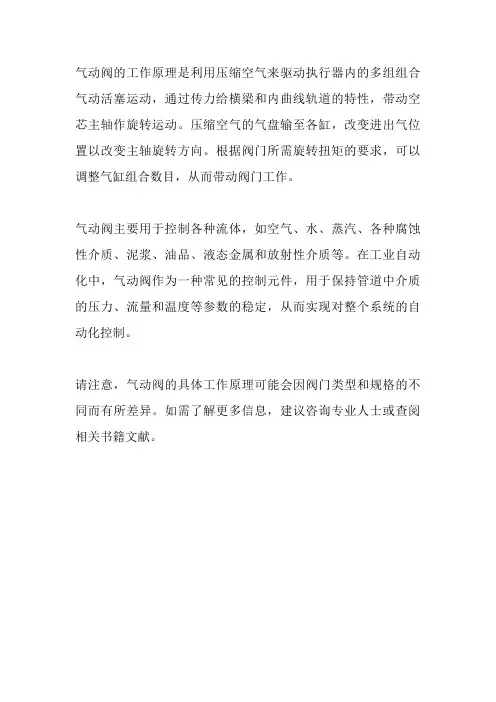

气动阀的工作原理是利用压缩空气来驱动执行器内的多组组合气动活塞运动，通过传力给横梁和内曲线轨道的特性，带动空芯主轴作旋转运动。

压缩空气的气盘输至各缸，改变进出气位置以改变主轴旋转方向。

根据阀门所需旋转扭矩的要求，可以调整气缸组合数目，从而带动阀门工作。

气动阀主要用于控制各种流体，如空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等。

在工业自动化中，气动阀作为一种常见的控制元件，用于保持管道中介质的压力、流量和温度等参数的稳定，从而实现对整个系统的自动化控制。

请注意，气动阀的具体工作原理可能会因阀门类型和规格的不同而有所差异。

如需了解更多信息，建议咨询专业人士或查阅相关书籍文献。

气动控制阀工作原理气动控制阀是一种常用于工业自动控制系统中的设备，它通过对气体的调节和控制，实现对流体的流量、压力、液位和温度等参数的控制。

本文将探讨气动控制阀的工作原理。

一、气动控制阀的组成气动控制阀由阀体、阀芯、阀板、活塞和控制装置等组成。

其中阀体是整个气动控制阀的主要承载部件，通常由金属材料制成。

阀芯是气动控制阀关键的工作部件，负责控制气体的流动。

阀板则用于连接阀体和阀芯，并通过与阀芯的运动来控制气流的通断。

二、气动控制阀的工作原理气动控制阀的工作原理基于气动控制系统的基本原理。

当控制装置接收到由传感器测量到的信号后，通过对气压进行调节，从而改变气动控制阀的开度。

当气动控制阀的开度发生变化时，阀芯相应地移动，改变气体的通道。

这样，流经气动控制阀的气体的流量、压力、液位或温度就会随之变化，实现系统的自动控制。

三、气动控制阀的工作过程当气动控制阀处于关闭状态时，阀芯紧贴阀座，阻止气体的通道。

当控制装置发出开阀信号后，通过增加气压将阀芯从阀座分离，开启通道。

气体便可以通过阀体的进口流入阀芯，在阀板的控制下流出阀体的出口。

当控制装置发出关闭阀信号时，降低气压使阀芯重新贴合阀座，阻止气体的流动。

四、气动控制阀的特点与应用1. 高精度控制：气动控制阀具有快速响应、稳定性好的特点，可以实现对流体参数的精确控制，广泛应用于工业生产中的精密控制领域。

2. 耐腐蚀性强：气动控制阀通常采用耐腐蚀材料制成，适用于各种腐蚀性介质的控制。

3. 结构简单紧凑：气动控制阀具有简单的结构和紧凑的体积，便于安装和维护。

4. 耐用性好：气动控制阀的零件经过特殊处理，具有良好的耐用性和稳定性。

5. 广泛应用：气动控制阀广泛应用于石化、电力、冶金、制药、食品加工等领域，可以实现对各类工业过程的控制。

综上所述，气动控制阀是一种重要的工业自动控制设备，它通过调节和控制气体的流动，实现对流体的流量、压力、液位和温度等参数的精确控制。

气动控制阀具有高精度控制、耐腐蚀性强、结构简单紧凑、耐用性好等特点，并广泛应用于各个领域的工业生产过程中。

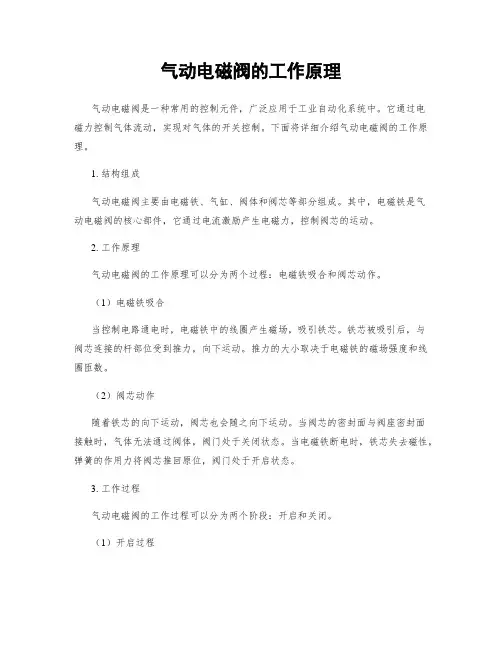

气动电磁阀的工作原理气动电磁阀是一种常用的控制元件，广泛应用于工业自动化系统中。

它通过电磁力控制气体流动，实现对气体的开关控制。

下面将详细介绍气动电磁阀的工作原理。

1. 结构组成气动电磁阀主要由电磁铁、气缸、阀体和阀芯等部分组成。

其中，电磁铁是气动电磁阀的核心部件，它通过电流激励产生电磁力，控制阀芯的运动。

2. 工作原理气动电磁阀的工作原理可以分为两个过程：电磁铁吸合和阀芯动作。

（1）电磁铁吸合当控制电路通电时，电磁铁中的线圈产生磁场，吸引铁芯。

铁芯被吸引后，与阀芯连接的杆部位受到推力，向下运动。

推力的大小取决于电磁铁的磁场强度和线圈匝数。

（2）阀芯动作随着铁芯的向下运动，阀芯也会随之向下运动。

当阀芯的密封面与阀座密封面接触时，气体无法通过阀体，阀门处于关闭状态。

当电磁铁断电时，铁芯失去磁性，弹簧的作用力将阀芯推回原位，阀门处于开启状态。

3. 工作过程气动电磁阀的工作过程可以分为两个阶段：开启和关闭。

（1）开启过程当电磁铁通电时，电磁铁吸合，阀芯向下运动，阀门关闭。

此时，气体无法通过阀体，实现了气体的截断。

（2）关闭过程当电磁铁断电时，电磁铁失去磁性，弹簧的作用力将阀芯推回原位，阀门开启。

此时，气体可以通过阀体，实现了气体的通畅。

4. 应用领域气动电磁阀广泛应用于工业自动化系统中，常见的应用领域包括：（1）气动系统控制：气动电磁阀可以用于控制气体的流动方向、流量和压力等参数，实现气动系统的控制。

（2）液压系统控制：气动电磁阀也可以用于控制液体的流动，实现液压系统的控制。

（3）工业设备控制：气动电磁阀可以用于控制工业设备的启停、转向和运动等，提高生产效率。

（4）环境控制：气动电磁阀可以用于控制空调、暖通系统等环境控制设备，实现温度、湿度和空气流动等参数的调节。

总结：气动电磁阀通过电磁力控制阀芯的运动，实现对气体的开关控制。

其工作原理简单明了，结构紧凑，可靠性高。

在工业自动化系统中有着广泛的应用。

通过控制电磁铁的通断，气动电磁阀可以实现气体的截断和通畅，满足不同工业场景的控制需求。

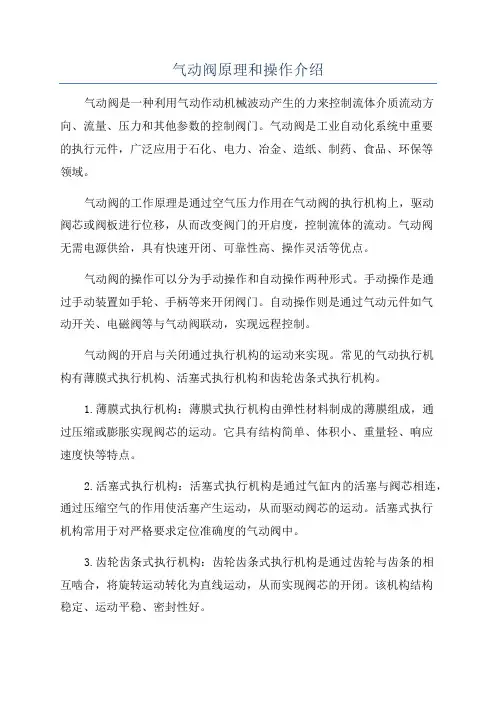

气动阀原理和操作介绍气动阀是一种利用气动作动机械波动产生的力来控制流体介质流动方向、流量、压力和其他参数的控制阀门。

气动阀是工业自动化系统中重要的执行元件，广泛应用于石化、电力、冶金、造纸、制药、食品、环保等领域。

气动阀的工作原理是通过空气压力作用在气动阀的执行机构上，驱动阀芯或阀板进行位移，从而改变阀门的开启度，控制流体的流动。

气动阀无需电源供给，具有快速开闭、可靠性高、操作灵活等优点。

气动阀的操作可以分为手动操作和自动操作两种形式。

手动操作是通过手动装置如手轮、手柄等来开闭阀门。

自动操作则是通过气动元件如气动开关、电磁阀等与气动阀联动，实现远程控制。

气动阀的开启与关闭通过执行机构的运动来实现。

常见的气动执行机构有薄膜式执行机构、活塞式执行机构和齿轮齿条式执行机构。

1.薄膜式执行机构：薄膜式执行机构由弹性材料制成的薄膜组成，通过压缩或膨胀实现阀芯的运动。

它具有结构简单、体积小、重量轻、响应速度快等特点。

2.活塞式执行机构：活塞式执行机构是通过气缸内的活塞与阀芯相连，通过压缩空气的作用使活塞产生运动，从而驱动阀芯的运动。

活塞式执行机构常用于对严格要求定位准确度的气动阀中。

3.齿轮齿条式执行机构：齿轮齿条式执行机构是通过齿轮与齿条的相互啮合，将旋转运动转化为直线运动，从而实现阀芯的开闭。

该机构结构稳定、运动平稳、密封性好。

气动阀的关键部件是气动驱动装置。

常见的气动驱动装置有单作用气缸、双作用气缸、气动薄膜执行器等。

1.单作用气缸：单作用气缸只有一个气腔与气动源相连，通过气源的压力使气缸的活塞运动完成单向的开启或关闭操作。

当气源的压力消失时，常采取弹簧等装置使执行机构返回原位。

2.双作用气缸：双作用气缸有两个气腔与气动源相连，分别用于控制气缸的开启和关闭。

通过气源压力的增减来实现气缸的双向运动。

3.气动薄膜执行器：气动薄膜执行器是将气压转化为弹性薄膜的形变，从而使阀芯或阀板产生相应的位移。

薄膜执行器具有结构简单、密封可靠、响应速度快等特点。

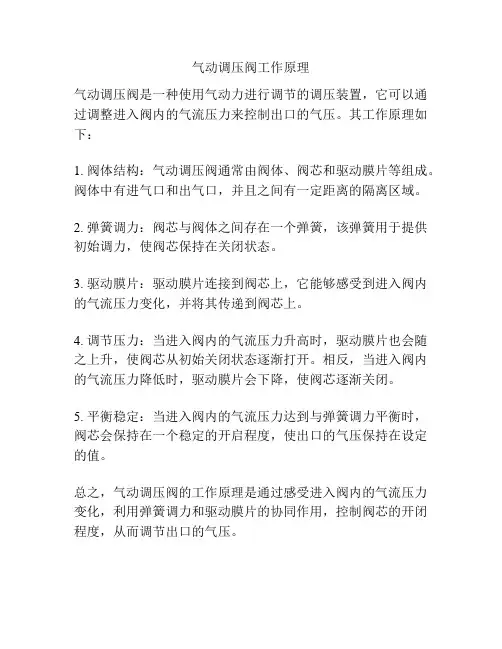

气动调节阀原理
气动调节阀是一种利用气动执行器控制阀门开启度的自动调节阀。

其工作原理如下：
1. 弹簧平衡：气动调节阀的执行器内装有弹簧，通过调节弹簧的紧度来实现阀门的平衡状态。

当输入的控制信号为0时，弹簧将阀门关闭，实现密封状态。

2. 控制信号：气动调节阀的执行器接收到来自控制系统的信号，通常是气压或电信号。

当控制信号改变时，执行器内的气体将发生变化，从而改变阀门的开启度。

3. 阀门开启度调节：根据控制信号的变化，执行器内的气体将推动阀门的开闭。

当控制信号增加时，执行器内的气压增加，阀门打开度逐渐增大；反之，当控制信号减小时，执行器内的气压减小，阀门打开度逐渐减小。

4. 反馈调节：气动调节阀通常配备有反馈装置，用于监测阀门的开启度，并将实际开启度反馈给控制系统。

控制系统根据实际开启度进行调节，将控制信号精确地控制在期望的范围内，以实现阀门的精确调节。

综上所述，气动调节阀通过控制信号的变化和执行器内气体的压力变化，实现阀门的开启度精确调节。

这种调节阀在工业自动化控制中广泛应用，具有调节精度高、响应速度快、可靠性高等优点。

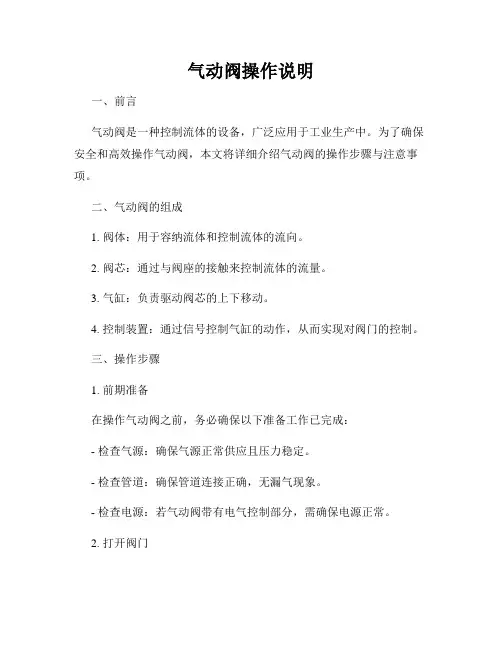

气动阀操作说明一、前言气动阀是一种控制流体的设备，广泛应用于工业生产中。

为了确保安全和高效操作气动阀，本文将详细介绍气动阀的操作步骤与注意事项。

二、气动阀的组成1. 阀体：用于容纳流体和控制流体的流向。

2. 阀芯：通过与阀座的接触来控制流体的流量。

3. 气缸：负责驱动阀芯的上下移动。

4. 控制装置：通过信号控制气缸的动作，从而实现对阀门的控制。

三、操作步骤1. 前期准备在操作气动阀之前，务必确保以下准备工作已完成：- 检查气源：确保气源正常供应且压力稳定。

- 检查管道：确保管道连接正确，无漏气现象。

- 检查电源：若气动阀带有电气控制部分，需确保电源正常。

2. 打开阀门（根据具体气动阀的类型和结构，可能会有不同的操作步骤，请根据实际情况选择适用的步骤）- 步骤一：将气源接入气动阀。

- 步骤二：将控制装置与气动阀连接。

- 步骤三：通过控制装置发送信号，使气缸动作，推动阀芯打开阀门。

- 步骤四：确认阀门已完全打开，并通过观察流体状态来验证。

3. 关闭阀门当需要关闭气动阀时，操作步骤与打开阀门时相反，以下为一般步骤：- 步骤一：通过控制装置发送信号，使气缸动作，使阀芯回到关闭位置。

- 步骤二：确认阀门已完全关闭，并通过观察流体状态来验证。

- 步骤三：若不再需要使用气动阀，可断开气源和控制装置的连接。

四、操作注意事项1. 严格遵守操作规程：操作气动阀时，应按照规定的程序进行操作，不能随意更改或省略步骤。

2. 注意安全防护：在操作气动阀时，应佩戴合适的防护用品，防止因操作不当导致的意外伤害。

3. 维护保养：定期检查气动阀的工作状况，如发现异常应及时进行维修或更换。

4. 阀门润滑：定期给气动阀的阀芯和气缸加注润滑油，以保证阀门的灵活性和密封性。

5. 气源控制：保持气源的稳定供应，防止气压过高或过低影响气动阀的正常工作。

五、结语通过本文的操作说明，相信大家对气动阀的操作有了更加全面的了解。

在实际操作中，务必严格遵守操作步骤和注意事项，确保气动阀的安全运行和高效控制流体。
