BTS3900机顶功率介绍
本次杭州移动三区一线替换项目，使用华为BTS3900型号的基站，BTS3900使用BBU（基带模块）加MRFU（射频前端模块），MRFU作为射频前端，使用了MCPA技术（多载波功率放大技术）。
华为BTS3900和Moto-HorizonII机顶功率比较：
本次杭州移动三区一线替换工程，比较双方的机顶功率，华为设备要比Moto设备大。
并且在替换过程中，继承了原网的max_tx_bts（相当于华为载频属性中的功率等级）。
滨江区替换华为BTS
机顶功率.xls
查看华为基站当前机顶功率的步骤如下：
1）以新声村为例，鼠标点击导航栏中的新声村基站，在中间可以显示出RXU拓扑图，可以看到该基站下每个小区使用了几个MRFU模块，将鼠标放在MRFU模块上2~3
秒钟，可以显示出每个模块中配置了几个载频。
新声村一扇区8块TRX，使用了2
个MRFU模块。
每个模块中分别配置了4块TRX。
2）华为的机顶功率是设置在每个载频属性中，这点和Moto不同，如下图所示，双击每个载频（红色标注）。
3）下图中可以看到，新声村-1扇区BCCH载频当前的功率类型是27W，功率等级是0。
功率类型是BSC根据这个MRFU模块中当前配置的TRX数量自动生成的能够发射的最大功率，功率等级是在功率类型的基础上下降的等级（2dB一个等级）。
华为BTS3900开站指导书：步骤1：第一次增加基站时，只能在GMPS 或GEPS 插框的GEIUB/GOIUB 单板上启动基站配置向导。
在“BSC6000 本地维护终端”上，选择GMPS 插框的GEIUB 单板，单击右键。
步骤2 选择“增加基站”，弹出界面，如下图所示。
图1 增加基站向导界面步骤3 单击“增加基站”，弹出界面，如图2所示。
填上相应数据基站索引号：默认基站名称：武宣东乡车站1基站类型：BTS3900 GSM上级端口：填工单里给的端口号复用比：一般选2:1图2 增加基站界面图步骤4：单击“确定”，弹出界面，如图3所示。
图3步骤5：单击“下一步”，弹出界面，如图4。
图4步骤6：选中基站对象，点击“增加小区”，弹出界面，如图5. 小区索引号：默认小区名称：填开站工单里给的小区号。
频段：选开张工单里给的频段。
单击“确定”，增加完三个小区。
图5 步骤7：单击“确定”，增加完三个小区。
弹出界面，如图6。
图6 步骤8：单击“下一步”，弹出界面，如图7所示。
图7步骤9：选中“基站列表”下的基站，点击“基站属性”，弹出界面，如图8所示。
图8步骤10：右键单击“RRU 拓扑图”区域框，选择“增加RXU 链”，弹出界面，如图9所示。
图9链号：可以理解为BBU和RRU的链的顺序编号，建议使用默认值。
链类型：使用“链”还是“环”，根据现场实际情况配置，目前国内正常情况组网都是“链”。
链头端口号：端口号要与基站侧的CPRI电缆实际接的CPRI端口对应。
步骤11：点击“确定”，弹出界面，如图10所示。
图10 步骤12 ：选中RXU 链，单击右键。
如图11所示。
图11步骤13 ：在弹出的右键快捷菜单中，选择“增加RXU 单板> 增加GRFU单板”，弹出界面，如12所示。
图12 步骤14：单击“确定”，弹出界面，如图13所示。
图13步骤15：选中GRFU板，点击右键，在弹出的右键快捷菜单中，选择“设置RXU 单板属性”，弹出界面，如图14所示。
BTS机柜配置
BTS3900机柜支持3CRFU典型配置和6CRFU满配置，其中SLPU为BTS3900机柜选配部件。
BTS3900机柜典型配置和满配置分别如图1和图2所示。

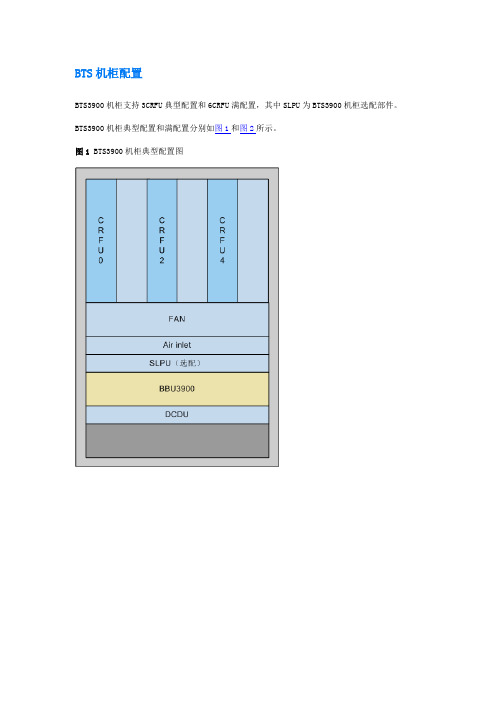

图1 BTS3900机柜典型配置图
图2 BTS3900机柜满配置图
BTS3900各部件功能说明如表1所示。
表1 BTS3900各部件功能说明表
部件说明
CRFU BTS3900宏基站射频单元，负责无线信号的收发功能，实现无线网络系统和移动台之间的通信。
FAN BTS3900风扇单元，用于配置散热风扇，为BTS3900机柜进行散热处理。
BBU3900 BTS3900基带单元，负责基站系统的资源管理、操作维护、环境监控功能。
DCDU-01 BTS3900直流配电盒，支持1路直流输入和多路直流配电输出。
SLPU（选配）BTS3900防护单元，用于配置UELP和UFLP板，为BTS3900提供E1/T1信号、
父主题：BTS物理结构
华为专有和保密信息
版权所有© 华为技术有限公司。
BTS3900华为基站介绍先进的平台化架构LTE（LongTermEvolution）的平滑演进。
射频模块双工器和TRU合一，提高射频部件集成度。
支持PGSM900MHz全频段，DCS1800MHz高45MHz子频段和低45MHz子频段。
容量大工作在GSM制式，单机柜支持S12/12/12，双机柜支持S24/24/24。
传输共享CPRI接口共享，GSM和UMTS的CPRI接口数据能够支持在相同的物理光纤上复用，节约CPRI接口数量。
灵活的时钟与同步方式上级时钟同步，从Abi接口提取时钟，缺省选项。
支持clockoverIP 时钟方式，在基站侧无需增加新硬件，软件升级即可支持从IP传输网络上获取时钟，为IP传输提供了高性价比的时钟解决方案。
具有时钟锁相、跟踪、记忆功能，并支持自由振荡的时钟同步方式。
同步时钟工作在保持状态（自由振荡）时，常温下可保证系统连续正常工作时间90天以上。
组网能力支持星型、树型、链型和环型组网等多种组网方式。
支持Fle某Abi组网方式。
工作在GSM制式时，支持Abi传输优化功能。
低功耗绿色通信网络。
DCDU-01模块，再由DCDU-01模块给机柜内各部件进行直流电源分配。
BTS3900（-48V）机柜包括：MRFU模块、BBU、DCDU-01模块和FAN模块，机柜的空余部分还可以选配3U的用户设备。
BBU3900设备及模块MRFU（MulticarrierRadioFilterUnit）多载波射频滤波单元DCDU （DirectCurrentDitributionUnit）-01直流配电单元FAN风扇模块BBU3900单板主要包括：GTMU（GSM主控传输板）UTRP（扩展传输板）UPEU（电源与环境监控单元）UEIU(环境接口板)UELP(通用E1/T1防雷保护单元)UBFA(风扇单元）等功能单板BBU3900功能BBU3900是基带处理单元，提供与BSC/RNC和射频模块连接的物理接口，集中管理整个基站系统，包括操作维护和信令处理，并提供系统时钟BBU3900的主要功能包括：提供与BSC/RNC通信的物理接口，完成基站与BSC/RNC之间的信息交互。
常见故障的排除方法目前BTS3900和DBS3900基站中通常出现的故障大致可以分为以下3类：传输类问题、天馈系统问题、射频单元故障一、传输类问题1.1 传输故障描述；一般我们通过网管和WEB LMT中可以直接查看告警信息，传输类告警信息大致有这些；E1/T1告警指示信号告警、E1/T1远端告警指示告警、E1/T1信号丢失、E1T1在线环回检测告警、E1/T1告警指示信号、E1/T1帧失步告警、E1/T1滑帧超限告警、光口支路告警指示信号告警、光口支路远端告警、光口支路滑帧告警、光口支路误码超限告警、基站信令链路中断告警；1.2可能原因：E1/T1告警指示信号告警、E1/T1远端告警指示告警、E1/T1信号丢失、E1/T1告警指示信号、E1/T1帧失步告警、E1/T1滑帧超限告警、光口支路告警指示信号告警、光口支路远端告警、光口支路滑帧告警、光口支路误码超限告警，告警一般都是由于基站传输头松动或者虚焊脱焊，基站停电(一般表现为该站所有传输都出现故障)照成的，而E1T1在线环回检测告警是由于基站侧传输被环上导致的；基站信令链路中断告警一般都是由于传输2M故障造成的。
1.3处理步骤：使用WEBLMT中的命令(DSP E1T1)，查看基站的传输状态，根据命令查询的结果去检查所出现故障的传输2M，（注：一般基站在正常运行的情况下，我们不能带电对传输进行操作）在知道了哪个传输2M有问题的时候，我们的处理步骤如下：1、最好是在传输网管上对这条2M进行软环，能环通则说明数据没有问题；2、在基站对这条2M两侧（传输和BTS）物理环回，后台观察这对传输2M是否是环回的状态，是环回则说明从传输设备到DDF侧的传输2M头是正常的，直接检查BTS到DDF的2M头，如果不是环回则说明从传输设备到DDF侧的传输2M头是故障的，那么就需要检查从传输设备到DDF侧的传输2M头。
3、判断BTS到DDF的2M头是否正常的直接的方法就是在DDF侧环向BTS，如果对应的LIU灯是灭的则说明BTS到DDF的2M头是好的，如果对应的LIU灯是亮绿灯，则说明BTS到DDF的2M 头是是故障的。
