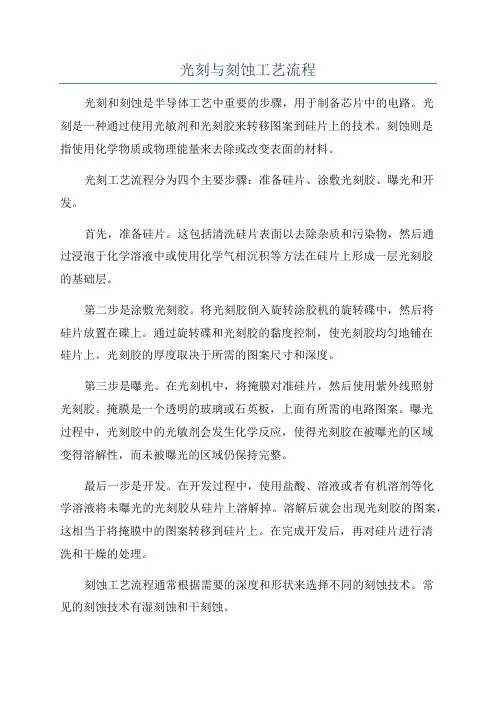

光刻与刻蚀工艺流程光刻和刻蚀是半导体工艺中重要的步骤，用于制备芯片中的电路。

光刻是一种通过使用光敏剂和光刻胶来转移图案到硅片上的技术。

刻蚀则是指使用化学物质或物理能量来去除或改变表面的材料。

光刻工艺流程分为四个主要步骤：准备硅片、涂敷光刻胶、曝光和开发。

首先，准备硅片。

这包括清洗硅片表面以去除杂质和污染物，然后通过浸泡于化学溶液中或使用化学气相沉积等方法在硅片上形成一层光刻胶的基础层。

第二步是涂敷光刻胶。

将光刻胶倒入旋转涂胶机的旋转碟中，然后将硅片放置在碟上。

通过旋转碟和光刻胶的黏度控制，使光刻胶均匀地铺在硅片上。

光刻胶的厚度取决于所需的图案尺寸和深度。

第三步是曝光。

在光刻机中，将掩膜对准硅片，然后使用紫外线照射光刻胶。

掩膜是一个透明的玻璃或石英板，上面有所需的电路图案。

曝光过程中，光刻胶中的光敏剂会发生化学反应，使得光刻胶在被曝光的区域变得溶解性，而未被曝光的区域仍保持完整。

最后一步是开发。

在开发过程中，使用盐酸、溶液或者有机溶剂等化学溶液将未曝光的光刻胶从硅片上溶解掉。

溶解后就会出现光刻胶的图案，这相当于将掩膜中的图案转移到硅片上。

在完成开发后，再对硅片进行清洗和干燥的处理。

刻蚀工艺流程通常根据需要的深度和形状来选择不同的刻蚀技术。

常见的刻蚀技术有湿刻蚀和干刻蚀。

湿刻蚀是将硅片浸泡在一个含有化学溶液的反应槽中，溶液会去除不需要的材料。

刻蚀速度取决于化学溶液中的浓度和温度以及刻蚀时间。

湿刻蚀通常用于较浅的刻蚀深度和简单的结构。

干刻蚀是使用物理能量如等离子体来去除材料。

等离子体刻蚀分为反应离子束刻蚀(RIE)和电感耦合等离子体刻蚀(ICP)。

在等离子体刻蚀中，通过加热到高温的氩气等离子体释放离子，离子会以高速束流撞击竖立在硅片表面的物质，去除不需要的材料。

干刻蚀通常用于深刻蚀和复杂的纳米级结构。

在刻蚀过程中，为了保护不需要刻蚀的区域，通常会将硅片用光刻胶进行覆盖。

在刻蚀结束后，光刻胶可以去除，暴露出所需要的图案。

光刻工艺步骤介绍光刻工艺是半导体芯片制造中不可或缺的一步，其目的是将芯片设计图案转移到光刻胶上，然后通过化学腐蚀或蚀刻的方式将这些图案转移到芯片表层。

下面是一个光刻工艺的详细步骤介绍：1.准备工作：首先需要清洗芯片表面，以去除表面的杂质和污染物。

清洗可以使用化学溶液或离子束清洗仪等设备。

同时，需要准备好用于光刻的基板，这通常是由硅或其他半导体材料制成的。

2.底层涂覆：将光刻胶涂覆在基板表面，胶层的厚度通常在几微米到几十微米之间。

胶液通常是由聚合物和其他添加剂组成的，可以通过旋涂、喷涂或浸涂等方法进行涂覆。

3.烘烤和预烘烤：将涂覆好的光刻胶进行烘烤和预烘烤。

这一步的目的是除去胶液中的溶剂和挥发物，使胶层更加均匀和稳定。

烘烤的温度和时间可以根据不同的胶液和工艺要求来确定。

4.掩膜对位：将掩膜和基板进行对位。

掩膜是一个透明的玻璃或石英板，上面有芯片设计的图案。

对位过程可以通过显微镜或光刻机上的对位系统来进行。

5.曝光：将掩膜下的图案通过光源进行曝光。

光源通常是由紫外线灯或激光器组成的。

曝光时间和光照强度的选择是根据胶层的特性和所需的图案分辨率来确定的。

6.感光剂固化：曝光后，光刻胶中的感光剂会发生化学反应，使胶层中的暴露部分固化。

这一步被称为光刻胶的显影，可以通过浸泡在显影剂中或使用喷雾设备来进行。

7.显影：在光刻胶上进行显影，即移去显影剂无法固化的胶层。

显影的时间和温度可以根据胶层的特性和图案的要求来确定。

显影过程通常伴随着机械搅动或超声波搅拌，以帮助显影剂的渗透和清洗。

8.硬化：为了提高图案的耐久性和稳定性，可以对显影后的芯片进行硬化处理。

硬化可以通过烘烤、紫外线照射或热处理等方法来实现。

9.检查和修复：在完成光刻工艺后，需要对光刻图案进行检查。

如果发现图案存在缺陷或错误，可以使用激光修复系统或电子束工作站等设备进行修复。

10.后处理：最后，需要对光刻胶进行去除，以准备进行下一步的制造工艺。

去除光刻胶的方法可以采用化学溶剂、等离子体蚀刻或机械刮伤等。

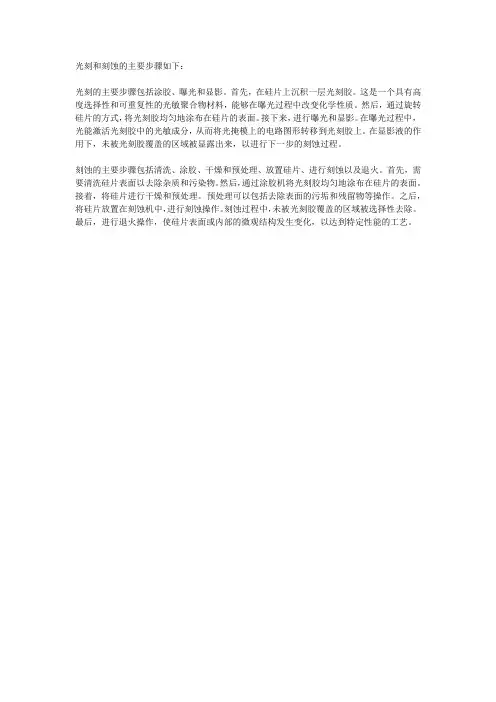

光刻和刻蚀的主要步骤如下：
光刻的主要步骤包括涂胶、曝光和显影。

首先，在硅片上沉积一层光刻胶。

这是一个具有高度选择性和可重复性的光敏聚合物材料，能够在曝光过程中改变化学性质。

然后，通过旋转硅片的方式，将光刻胶均匀地涂布在硅片的表面。

接下来，进行曝光和显影。

在曝光过程中，光能激活光刻胶中的光敏成分，从而将光掩模上的电路图形转移到光刻胶上。

在显影液的作用下，未被光刻胶覆盖的区域被显露出来，以进行下一步的刻蚀过程。

刻蚀的主要步骤包括清洗、涂胶、干燥和预处理、放置硅片、进行刻蚀以及退火。

首先，需要清洗硅片表面以去除杂质和污染物。

然后，通过涂胶机将光刻胶均匀地涂布在硅片的表面。

接着，将硅片进行干燥和预处理。

预处理可以包括去除表面的污垢和残留物等操作。

之后，将硅片放置在刻蚀机中，进行刻蚀操作。

刻蚀过程中，未被光刻胶覆盖的区域被选择性去除。

最后，进行退火操作，使硅片表面或内部的微观结构发生变化，以达到特定性能的工艺。

触摸屏黄光制程介绍触摸屏黄光制程介绍高精度网印制版及印刷技术是触摸屏制程中的核心技术，随着触摸屏市场的迅猛发展，对触摸屏生产成本和技术的要求也越来越高，谁的成本低、技术精，谁就能抢先占领市场，这同时也给触摸屏厂家就选择什么制程更能符合公司长远发展提出了疑问，那么触摸屏厂家到底是选择黄光制程还是印刷制程呢？11. 51Touch：利满洋行主要从事滚筒印刷制程，是这方面的专家，请您就目前黄光制程和滚筒印刷制程的区别做一个详细的介绍吧。

利满洋行：黄光制程和滚筒印刷制程就印刷制程而言，在成本和工艺上还是有很大区别的，我这里有一个比较详细的描述与大家分享一下：一、TP厂 : 黄光制程 vs 印刷制程黄光制程 vs 印刷制程二、黄光制程与滚筒网印的投资评估比较.1.) 黄光制程设备投资成本昂贵.- 黄光制程投资额由RMB 20M-70M不等，如卷对卷制式更不止此数，- 上下游工序、材料均须另作配合，- 樱井滚筒机的投资额相对是小巫见大巫了。

2.) 黄光制程设备占地面积较大, 影响生产厂使用的灵活性.任何工厂需要生产安排的灵活性，纵使黄光制程有其优点，而优点往往从接“大单“中才能反映出来，因其制程必须使用一定的蚀刻用化学剂，TP工厂接单的“单头量”直接影响每件成本，而现今电子产品讲求多花样，推陈出新是生存之道，所以TP厂的灵活性不是任何先进生产方式可以代替的。

樱井滚筒机设备摆放也不需要特定的楼层/位置, 而生产时只需要换网板就能马上生产不同尺寸的型号机种了。

3.) 制程设备投资与长远使用性风险评估.黄光制程是30多年前由MEMS 开始在半导体业界采用，20多年前TFT LCD厂家也开始使用，后来应用面扩展到PV 和TP，相对于PV 和TFT , TP结构比较有多变的空间，尤其各品牌都追求薄和轻，这趋势都直接引伸出不同的工艺模式，高昂的黄光制程投资额使投资风险一直成为决策的最大障碍。

在国内TFT 用黄光也不到10年，TP就更不用说了，但网印在国内累积了大量经验和人材，而TP厂的网印技术与人才皆是公司的重要资产，企业投资在现成和累积的资产上，使它延伸及增值，对长线企业发展最为有利。

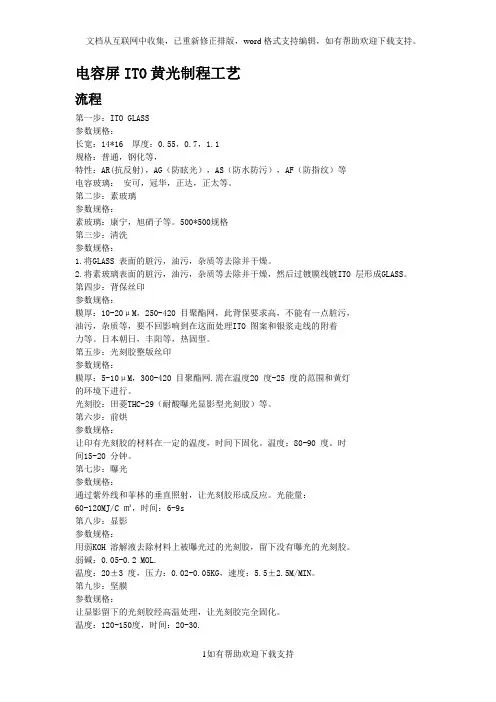

电容屏ITO黄光制程工艺流程第一步：ITO GLASS参数规格：长宽：14*16 厚度：0.55，0.7，1.1规格：普通，钢化等，特性：AR(抗反射)，AG（防眩光），AS（防水防污），AF（防指纹）等电容玻璃：安可，冠华，正达，正太等。

第二步：素玻璃参数规格：素玻璃：康宁，旭硝子等。

500*500规格第三步：清洗参数规格：1.将GLASS 表面的脏污，油污，杂质等去除并干燥。

2.将素玻璃表面的脏污，油污，杂质等去除并干燥，然后过镀膜线镀ITO 层形成GLASS。

第四步：背保丝印参数规格：膜厚：10-20μM，250-420 目聚酯网，此背保要求高，不能有一点脏污，油污，杂质等，要不回影响到在这面处理ITO 图案和银浆走线的附着力等。

日本朝日，丰阳等，热固型。

第五步：光刻胶整版丝印参数规格：膜厚：5-10μM，300-420 目聚酯网.需在温度20 度-25 度的范围和黄灯的环境下进行。

光刻胶：田菱THC-29（耐酸曝光显影型光刻胶）等。

第六步：前烘参数规格：让印有光刻胶的材料在一定的温度，时间下固化。

温度：80-90 度。

时间15-20 分钟。

第七步：曝光参数规格：通过紫外线和菲林的垂直照射，让光刻胶形成反应。

光能量：60-120MJ/C ㎡，时间：6-9s第八步：显影参数规格：用弱KOH 溶解液去除材料上被曝光过的光刻胶，留下没有曝光的光刻胶。

弱碱：0.05-0.2 MOL.温度：20±3 度，压力：0.02-0.05KG，速度：5.5±2.5M/MIN。

第九步：坚膜参数规格：让显影留下的光刻胶经高温处理，让光刻胶完全固化。

温度：120-150度，时间：20-30.第十步：蚀刻参数规格：酸度：3.5-6.5MOL，温度：45±5 度，压力：1-2KG，速度：0.8-1.5M/MIN。

碱度：0.5-0.8MOL，温度：35±5 度，压力：1-2KG，速度：1.5-3.5M/MIN。

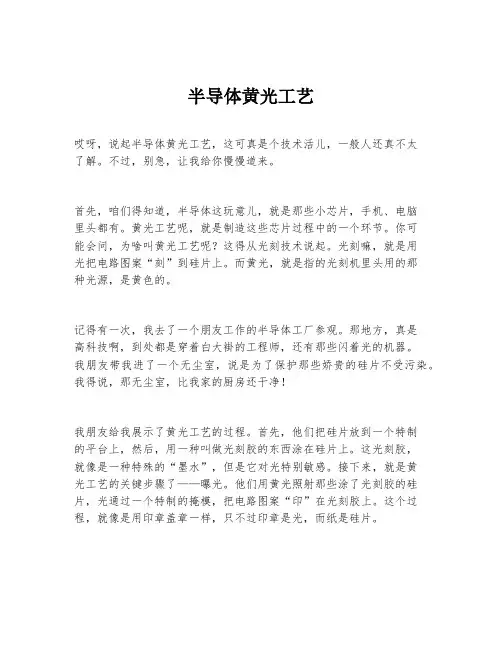

半导体黄光工艺哎呀，说起半导体黄光工艺，这可真是个技术活儿，一般人还真不太了解。

不过，别急，让我给你慢慢道来。

首先，咱们得知道，半导体这玩意儿，就是那些小芯片，手机、电脑里头都有。

黄光工艺呢，就是制造这些芯片过程中的一个环节。

你可能会问，为啥叫黄光工艺呢？这得从光刻技术说起。

光刻嘛，就是用光把电路图案“刻”到硅片上。

而黄光，就是指的光刻机里头用的那种光源，是黄色的。

记得有一次，我去了一个朋友工作的半导体工厂参观。

那地方，真是高科技啊，到处都是穿着白大褂的工程师，还有那些闪着光的机器。

我朋友带我进了一个无尘室，说是为了保护那些娇贵的硅片不受污染。

我得说，那无尘室，比我家的厨房还干净！我朋友给我展示了黄光工艺的过程。

首先，他们把硅片放到一个特制的平台上，然后，用一种叫做光刻胶的东西涂在硅片上。

这光刻胶，就像是一种特殊的“墨水”，但是它对光特别敏感。

接下来，就是黄光工艺的关键步骤了——曝光。

他们用黄光照射那些涂了光刻胶的硅片，光通过一个特制的掩模，把电路图案“印”在光刻胶上。

这个过程，就像是用印章盖章一样，只不过印章是光，而纸是硅片。

曝光完成后，那些被光照射到的光刻胶会发生变化，变得可以被溶剂溶解。

然后，他们就用一种溶剂把那些变了性的光刻胶洗掉，剩下的就是那些没有被光照射到的光刻胶，形成了电路图案的“负像”。

这个过程，就像是用橡皮擦掉铅笔画的某些部分，留下的就是你想要的图案。

最后，他们用一种叫做蚀刻液的东西，把那些没有被光刻胶保护的硅片部分蚀刻掉，这样，电路图案就真正地“刻”在了硅片上。

这个过程，就像是用雕刻刀在石头上刻字，只不过这里的“石头”是硅片，而“雕刻刀”是蚀刻液。

整个过程，说起来简单，但实际操作起来，那可是需要极高的精确度和技术水平的。

我朋友告诉我，哪怕是一点点的误差，都可能导致整个芯片报废。

所以，那些工程师们，每天都得小心翼翼，一丝不苟。

这就是半导体黄光工艺的故事。

虽然听起来有点枯燥，但这就是现代科技的神奇之处，那些我们每天都在用的电子产品，背后都有这样精细的工艺支撑着。

光刻工艺是半导体制造中最为重要的工艺步骤之一。

主要作用是将掩膜板上的图形复制到硅片上，为下一步进行刻蚀或者离子注入工序做好准备。

光刻的成本约为整个硅片制造工艺的1/3，耗费时间约占整个硅片工艺的40～60%。

光刻机是生产线上最贵的机台，5～15百万美元/台。

主要是贵在成像系统（由15～20个直径为200～300mm的透镜组成）和定位系统（定位精度小于10nm）。

其折旧速度非常快，大约3～9万人民币/天，所以也称之为印钞机。

光刻部分的主要机台包括两部分：轨道机（Tracker），用于涂胶显影；扫描曝光机（Scanning ) 光刻工艺的要求：光刻工具具有高的分辨率；光刻胶具有高的光学敏感性；准确地对准；大尺寸硅片的制造；低的缺陷密度。

光刻工艺过程一般的光刻工艺要经历硅片表面清洗烘干、涂底、旋涂光刻胶、软烘、对准曝光、后烘、显影、硬烘、刻蚀、检测等工序。

1、硅片清洗烘干（Cleaning and Pre-Baking）方法：湿法清洗＋去离子水冲洗＋脱水烘焙（热板150～2500C,1～2分钟，氮气保护）目的：a、除去表面的污染物（颗粒、有机物、工艺残余、可动离子）；b、除去水蒸气，是基底表面由亲水性变为憎水性，增强表面的黏附性（对光刻胶或者是HMDS-〉六甲基二硅胺烷）。

2、涂底（Priming)方法：a、气相成底膜的热板涂底。

HMDS蒸汽淀积，200～2500C,30秒钟；优点：涂底均匀、避免颗粒污染； b、旋转涂底。

缺点：颗粒污染、涂底不均匀、HMDS用量大。

目的：使表面具有疏水性，增强基底表面与光刻胶的黏附性。

3、旋转涂胶（Spin-on PR Coating）方法：a、静态涂胶（Static）。

硅片静止时，滴胶、加速旋转、甩胶、挥发溶剂（原光刻胶的溶剂约占65～85%,旋涂后约占10～20%）；b、动态（Dynamic）。

低速旋转（500rpm_rotation per minute）、滴胶、加速旋转（3000rpm）、甩胶、挥发溶剂。

简述光刻工艺的基本流程光刻工艺是一种制造微电子器件的关键工艺，其基本流程包括掩膜制备、光刻涂覆、曝光、显影和清洗等步骤。

首先，掩膜制备是光刻工艺的第一步。

在制造出所需的电路图之后，需要将电路图转换成光刻掩膜。

掩膜通常由二氧化硅或是金属等材料制成，这些材料对光的反应特性和刻蚀性能有相对明显的区别。

其次，将制作好的掩膜安装在光刻装置上，并进行光刻涂覆。

光刻涂覆是将光刻胶涂覆在待加工的衬底上的过程。

首先清洗待加工衬底的表面，然后将光刻胶倒入光刻涂覆装置中，并通过旋转或舀取的方式将光刻胶均匀覆盖在衬底上。

光刻胶的厚度和涂覆的均匀性对于后续的曝光质量有着至关重要的影响。

接下来是曝光过程。

将光刻装置调整至曝光模式，控制所需的光刻图形，然后通过光刻装置的曝光光源对光刻胶进行照射。

曝光过程中，光刻胶受到光子能量的激发，产生化学或物理反应。

在曝光过程中，掩膜上的图形通过光刻胶转移到光刻胶层上，形成曝光图形。

曝光的目的是通过光照射将掩膜上的图形转移到光刻胶层上，形成被曝光部分和未被曝光部分。

曝光后，进行显影处理。

显影是将不固化的光刻胶溶解并去除的过程。

使用显影液对已曝光部分的光刻胶进行溶解处理，而未曝光部分的光刻胶不受影响。

显影的目的是去除不需要的光刻胶层，暴露出需要加工的衬底表面。

显影处理后，可形成所需的光刻图形，准备进行下一步的加工。

最后，进行清洗和质检。

清洗是将显影后的衬底进行清洗，去除残留的光刻胶和显影液等杂质。

清洗后的衬底需要经过严格的质检，检查光刻图形是否与预期相一致，以及是否存在缺陷或错误等问题。

如果质检通过，则可进行下一步的加工步骤；如果存在问题，则需要返回到适当的步骤进行修正。

总结来说，光刻工艺的基本流程是：掩膜制备、光刻涂覆、曝光、显影和清洗。

这一系列的步骤使得光刻工艺能够将所需的图形转移到光刻胶层上，从而实现微电子器件的制造。

光刻工艺的流程和工艺参数的选择对于制造高质量的微电子器件至关重要，因此需要在实践中进行不断探索和改进。

光蚀刻技术原理光蚀刻技术是一种常用的微纳加工技术，广泛应用于微电子器件、光电子器件等领域。

它是一种基于光学 lithography和化学反应的制造方法，可以通过光控制在光敏材料表面形成一定图形，再通过化学反应蚀刻掉非图形部分，制得所需器件结构，具有高分辨率、高精度等优点，是现代微电子技术不可或缺的一部分。

1. 原理光蚀刻技术的基本原理是在光敏材料表面形成一定图形，然后通过化学反应将非图形部分蚀刻掉，从而形成所需的器件结构。

主要分为两个步骤：（1）光刻步骤：在保护层上光刻出所需图形。

一种常用的光刻方法是：首先将光敏材料表面涂上一层保护层，然后通过光刻技术在保护层上形成一定图形，这个过程就被称为光刻。

光刻使用的光源一般是紫外线或深紫外线。

（2）蚀刻步骤：将非图形部分进行蚀刻，留下所需图形。

此时，对于光刻过的保护层，需要去除所刻出的图形，并将所需的图形暴露在光敏材料表面上。

此后，将材料浸入相应溶液中，腐蚀掉非图形部分，形成所需的器件结构。

2. 主要应用领域光蚀刻技术主要应用于微电子器件、光电子器件、液晶显示器件、微机械系统等领域。

在微电子器件制造过程中，更为重要和广泛应用。

对于微电子器件，材料表面通常需要进行多次光刻和蚀刻，以形成多层结构，完成完整的电路。

3.技术优势（1）高分辨率：光刻机制和相应的化学反应可以制造出非常小且精细的结构，可以达到亚微米和纳米级别的高分辨率。

（2）高精度：利用光蚀刻技术可以制造出非常复杂和精细的器件，以及芯片上的大量集成电路，可以实现高精度的器件和电路制造。

（3）高效率：光蚀刻技术能够同时制造出多个器件，以及大量复杂结构的芯片，可以大幅提高制造效率。

（4）可控性强：使用光刻技术可以准确地控制所需结构的大小、形状、位置和深度，以满足不同的应用需求。

光蚀刻技术是一种非常重要的微电子制造技术，其高分辨率、高精度、高效率和可控性强的优点，在微电子和光电子领域的应用前景非常广阔。

4. 光蚀刻技术的发展历程光蚀刻技术自从上世纪50年代问世以来，经历了长足的发展。
