有节奏流水施工

第十章流水施工原理[目的要求]了解：了解流水施工的概念，了解流水施工的组织方式。

[讲授重点] 流水作业参数的确定，有节奏流水组织方法,无节奏流水组织方法。

［讲授难点] 有节奏流水组织方法和无节奏流水组织方法绘制。

［讲授内容]第一节流水作业的基本概念一、流水流水施工组织方式是施工对象按一定的时间间隔依次开始施工，各工作队按一定的时间间隔依次在各施工对象上工作,不同的工作队在不同的施工对象上同时工作的组织施工的方法.1。

流水施工的特点（1）科学的利用了工作面，工期比较合理；（2）工作队实现了专业化，且能够连续作业；（3）单位时间投入施工的资源量较为均衡，有利于资源供应的组织工作；（4）施工现场易于管理。

建筑安装工程的组织方式灵活多变，不同的施工组织方式，其施工的效率、经济效益甚至工程的质量都有所不同.以依次施工、平行施工和流水施工为例：2.组织施工的三种方式如【例1】：有四栋房屋的基础，其每栋的施工过程及工程量等如下：表10-1 某栋房屋的施工过程及工程量⑴依次施工（顺序施工)一栋栋地进行图10—1 依次施工①工期：T＝16(天）②特点：工期长;劳动力、材料、机具投入量小；专业工作队不能连续施工(宜采用混合队组）.③适用于：场地小、资源供应不足、工期不紧时，组织大包队施工⑵平行施工（各队同时进行）①工期：T＝4（天）②特点：工期短；资源投入集中仓库等临时设施增加，费用高。

③适用于：工期极紧时的人海战术.图10-2 平行施工⑶流水施工①工期：T＝7(天）②特点：工期较短;资源投入较均匀;各工作队连续作业；能连续、均衡地生产。

③实质：充分利用时间和空间。

图10-3 流水施工二、流水施工参数工程施工进度计划图表是反映工程施工时各施工过程按其工艺上的先后顺序、相互配合的关系和它们在时间、空间上的开展情况。

目前应用最广的施工进度计划图表有线条图和网络图.如为便于组织流水施工并计算工期，须引入几个流水施工参数。

二、流水施工的基本组织方式在流水施工中，由于流水节拍的规律不同，决定了流水步距、流水施工工期的计算方法等也不同，甚至影响到各个施工过程的专业工作队数目。

按照流水节拍的特征，可将流水施工分为两大类，即：有节奏流水施工和非节奏流水施工。

（一）有节奏流水施工有节奏流水施工是指在组织流水施工时，每一个施工过程在各个施工段上的流水节拍都各自相等的流水施工，它分为等节奏流水施工和异节奏流水施工。

1. 等节奏流水施工等节奏流水施工是指在有节奏流水施工中，各施工过程的流水节拍都相等的流水施工，也称为固定节拍流水施工或全等节拍流水施工。

（1）固定节拍流水施工的特点。

固定节拍流水施工是一种最理想的流水施工方式，其特点如下：①所有施工过程在各个施工段上的流水节拍均相等；②相邻施工过程的流水步距相等，且等于流水节拍；③专业工作队数等于施工过程数，即每一个施工过程成立一个专业工作队，由该队完成相应施工过程所有施工段上的任务；④各个专业工作队在各施工段上能够连续作业，施工段之间没有空闲时间。

（2）固定节拍流水施工工期。

1）有间歇时间的固定节拍流水施工。

所谓间歇时间，是指相邻两个施工过程之间由于工艺或组织安排需要而增加的额外等待时间。

包括工艺间歇时间（G j,j+1）和组织间歇时间（Z j,j+1）。

对于有间歇时间的固定节拍流水施工，其流水施工工期T可按公式（4.4.4）计算：T＝（n－1）t＋∑G＋∑Z＋m·t＝（m＋n－1）t＋∑G＋∑Z （4.4.4）式中符号如前所述。

【例4.4.1】某分部工程流水施工计划如图4.4.3所示。

在该计划中，施工过程数目n＝4；施工段数目m＝4；流水节拍t＝2；流水步距KⅠ，Ⅱ＝KⅡ，Ⅲ＝KⅢ，Ⅳ＝t＝2；组织间歇ZⅠ，Ⅱ＝ZⅡ，Ⅲ＝ZⅢ，Ⅳ＝0；工艺间歇GⅠ，Ⅱ＝GⅢ，Ⅳ＝0 ；GⅡ，Ⅲ＝1。

因此，其流水施工工期为：T＝（n－1）t＋∑G＋∑Z＋m·t＝（4－1）×2＋1＋0＋4×2＝15（天）2）有提前插入时间的固定节拍流水施工。

工程节奏流水施工方案一、施工场地准备在进行工程施工之前，首先需要对施工场地进行适当的准备工作，保证施工过程能够顺利进行。

施工场地准备工作包括但不限于清理施工区域、确定施工现场边界、建立必要的安全通道和设置施工警示标志等。

1. 清理施工区域首先需要对施工区域进行清理，清除杂草、垃圾和其他障碍物。

保持施工区域干净整洁，为施工作业创造良好的工作环境。

2. 确定施工现场边界根据施工图纸和工程要求，确定施工现场的边界，划定工作范围。

明确施工区域的范围和位置，避免施工过程中出现混乱或交叉工程。

3. 建立必要的安全通道为保证施工人员的安全，需要建立必要的安全通道，确保施工现场的通行畅通，方便物料运输和设备进出。

4. 设置施工警示标志在施工现场的周边和进出口处设置施工警示标志，提醒周围居民和路过行人注意施工区域，避免发生意外。

以上是对施工场地准备工作的要求和步骤，施工方案中需要合理安排这些工作，为后续的工程施工奠定基础。

二、施工流水作业在施工过程中，为了提高施工效率和保证工程质量，可以采用流水作业的方式，即将工程分解成若干个独立的施工单元，在不同的工作面上并行进行施工作业，以减少作业的依赖性和等待时间，提高工程的整体施工效率。

1. 流水作业的划分根据工程性质和实际情况，将工程划分成若干个独立的施工单元，确定各单元的施工顺序和时间节点，为流水作业的实施提供依据。

2. 流水作业的协调在施工现场，各个施工单元之间需要进行有效的协调和沟通，避免出现工序之间的冲突和依赖性，保证各个施工单元的顺利进行。

3. 流水作业的监管在流水作业的实施过程中，需要进行有效的监管和调度，及时解决各个施工单元的问题，避免出现工程整体进度的延误和影响。

通过流水作业的方式，可以提高工程整体的施工效率，减少等待时间和交叉工程的影响，实现工程的快速、高效施工。

三、施工节奏的控制在进行工程施工的过程中，需要合理控制施工的节奏，保证工程施工过程的有序进行和工程进度的合理控制。

流水施工组织方法翟瞻河南永城职业学院，河南 476600摘要：常用的组织施工的方式有平行施工、依次施工、搭接施工，除此之外还有一种更合理科学的组织施工的方式即流水施工，而为了方便选择，方便施工与组织，我们常常又把流水施工分为好多种。

关键词：流水施工；组织方法中图分类号：TU724 文献标识码：A 文章编号：1671-5780(2015)12-0235-02流水施工组织方法根据其节拍特征的不同可以分为有节奏流水施工和无节奏流水施工。

有节奏流水施工又可分为全等节拍流水施工、不等节拍流水施工和成倍节拍流水施工。

本文就来一一介绍一下。

1 有节奏流水施工1.1 全等节拍流水施工所有施工过程上的所有流水节拍都相等的组织施工的方式为全等节拍流水施工。

1.1.1 全等节拍的特征(1)同一施工过程流水节拍相等，不同施工过程流水节拍也相等。

(2)各个施工过程流水步距相等，且等于流水节拍。

(3)各专业施工队在各个施工段上能够连续施工，各施工段之间没有空闲时间。

(4)施工班组数等于施工过程数。

1.1.2 组织等节奏流水施工的前提(1)首要的前提是使各施工段的工程量基本相等。

(2)确定主导施工过程的流水节拍。

(3)使其他施工过程的流水节拍与主导施工过程的流水节拍相等，调节各专业施工队的人数可做到这一点。

1.1.3 适用范围全等节拍流水施工，一般只适用于施工对象结构简单，工程规模较小，施工过程数不太多的房屋工程或线型工程，如道路工程，管道工程等。

由于建筑及施工的复杂性而全等节拍流水施工的流水节拍和流水步距又限定为一定值，故局限性较大，因而在实际施工中一般用的不多，常用于组织一个分部工程的流水施工。

1.2 异节奏流水异节奏流水是指同一施工过程在各施工段上的流水节拍相等，不同施工过程在同一施工段上的流水节拍不完全相等的流水形式。

例如某工程项目由A、B、C三个施工过程组成，共分为四个施工段。

tA=2天，tB=6天，tC=4天。

1.2.1 异节奏流水特点(1)同一施工过程流水节拍相等，不同施工过程流水节拍不一定相等。

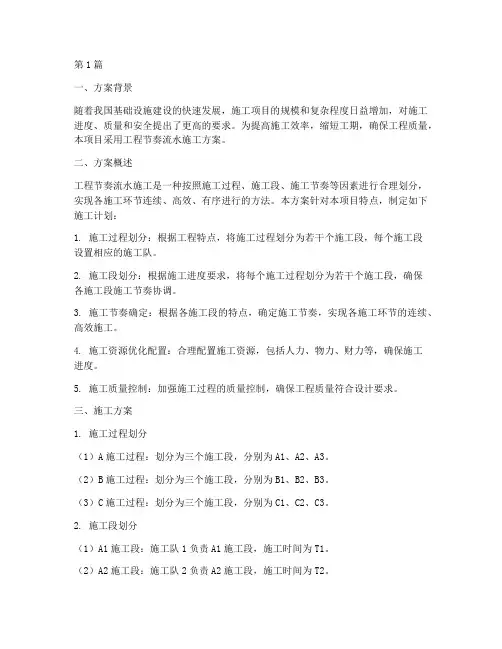

第1篇一、方案背景随着我国基础设施建设的快速发展，施工项目的规模和复杂程度日益增加，对施工进度、质量和安全提出了更高的要求。

为提高施工效率，缩短工期，确保工程质量，本项目采用工程节奏流水施工方案。

二、方案概述工程节奏流水施工是一种按照施工过程、施工段、施工节奏等因素进行合理划分，实现各施工环节连续、高效、有序进行的方法。

本方案针对本项目特点，制定如下施工计划：1. 施工过程划分：根据工程特点，将施工过程划分为若干个施工段，每个施工段设置相应的施工队。

2. 施工段划分：根据施工进度要求，将每个施工过程划分为若干个施工段，确保各施工段施工节奏协调。

3. 施工节奏确定：根据各施工段的特点，确定施工节奏，实现各施工环节的连续、高效施工。

4. 施工资源优化配置：合理配置施工资源，包括人力、物力、财力等，确保施工进度。

5. 施工质量控制：加强施工过程的质量控制，确保工程质量符合设计要求。

三、施工方案1. 施工过程划分（1）A施工过程：划分为三个施工段，分别为A1、A2、A3。

（2）B施工过程：划分为三个施工段，分别为B1、B2、B3。

（3）C施工过程：划分为三个施工段，分别为C1、C2、C3。

2. 施工段划分（1）A1施工段：施工队1负责A1施工段，施工时间为T1。

（2）A2施工段：施工队2负责A2施工段，施工时间为T2。

（3）A3施工段：施工队3负责A3施工段，施工时间为T3。

（4）B1施工段：施工队4负责B1施工段，施工时间为T4。

（5）B2施工段：施工队5负责B2施工段，施工时间为T5。

（6）B3施工段：施工队6负责B3施工段，施工时间为T6。

（7）C1施工段：施工队7负责C1施工段，施工时间为T7。

（8）C2施工段：施工队8负责C2施工段，施工时间为T8。

（9）C3施工段：施工队9负责C3施工段，施工时间为T9。

3. 施工节奏确定（1）A1施工段：施工队1在T1天内完成A1施工段。

（2）A2施工段：施工队2在T2天内完成A2施工段。

【关键字】施工第二章流水施工原理流水施工是一种科学、有效的工程项目施工组织方法之一，它可以充分地利用工作时间和操作空间，减少非生产性休息消耗，提高休息生产率，保证工程施工连续、均衡、有节奏地进行，从而对提高工程质量、降低工程造价、缩短工期有着显著的作用。

第一节基本概念一、流水施工（一）组织施工的方式考虑工程项目的施工特点、工艺流程、资源利用、平面或空间布置等要求，其施工可以采用依次、平行、流水等组织方式。

为说明三种施工方式及其特点，现设某住宅区拟建三幢结构相同的建筑物，其编号分别为Ⅰ、Ⅱ、Ⅲ，各建筑物的基础工程均可分解为挖土方、浇混凝土基础和回填土三个施工过程，分别由相应的专业队按施工工艺要求依次完成，每个专业队在每幢建筑物的施工时间均为5周，各专业队的人数分别为10人、16人和8人。

三幢建筑物基础工程施工的不同组织方式如图2—1所示。

1．依次施工依次施工方式是将拟建工程项目中的每一个施工对象分解为若干个施工过程，按施工工艺要求依次完成每一个施工过程；当一个施工对象完成后，再按同样的顺序完成下一个施工对象，依次类推，直至完成所有施工对象。

这种方式的施工进度安排、总工期及休息力需求曲线如图2—1“依次施工”栏所示。

依次施工方式具有以下特点：（1）没有充分地利用工作面进行施工，工期长；（2）如果按专业成立工作队，则各专业队不能连续作业，有时间间歇，休息力及施工机具等资源无法均衡使用；（3）如果由一个工作队完成全部施工任务，则不能实现专业化施工，不利于提高休息生产率和工程质量；（4）单位时间内投入的休息力、施工机具、材料等资源量较少，有利于资源供应的组织；（5）施工现场的组织、管理比较简单。

2．平行施工平行施工方式是组织几个休息组织相同的工作队，在同一时间、不同的空间，按施工工艺要求完成各施工对象。

这种方式的施工进度安排、总工期及休息力需求曲线如图2—1“平行施工”栏所示。

平行施工方式具有以下特点：（1）充分地利用工作面进行施工，工期短；（2）如果每一个施工对象均按专业成立工作队，则各专业队不能连续作业，休息力及施工机具等资源无法均衡使用；（3）如果由一个工作队完成一个施工对象的全部施工任务，则不能实现专业化施工，不利于提高休息生产率和工程质量；（4）单位时间内投入的休息力、施工机具、材料等资源量成倍地增加，不利于资源供应的组织；（5）施工现场的组织、管理比较复杂。

1、七通一平：路、给水、排水、排污、电及通信、蒸汽及燃气通，场地平整2、施工组织设计：是指导工程投标与签订承包合同指导施工准备和施工全过程的全局性的技术经济文件，也是对施工活动的全过程进行科学管理的重要依据3、流水施工：各专业队组按照规定的施工工序依次连续的在各个施工段上完成各自的工作，使工程项目整个建造过程在时间和空间上连续均衡有节奏的进行4、有节奏流水施工：在组织流水施工时每一施工过程在各个施工段上的流水节拍都各自相等的流水组织方式又分为等节奏和异节奏流水施工5、等节奏流水施工：在有节奏流水施工中，各施工过程的流水节拍全部相等的流水组织方式，又称固定节拍流水施工或全等节拍流水施工6、异节拍流水施工：各施工过程的流水节拍各自相等而不同施工过程之间的流水节拍不尽相等的流水组织方式7、无节奏流水施工：全部或部分施工过程在各自施工段上的流水节拍不尽相等的流水组织方式8、工作面：安排专业工人进行操作或者布置机械设备进行施工所需的活动空间9、施工段：将施工对象在平面上划分为劳动量大致相等的若干独立的施工区段10、施工层：组织多层建筑物的竖向流水施工段将建筑物在垂直方向上划分的若干区域11、流水节拍：指某一施工过程的专业施工队在某个施工段上的作业的持续时间12、流水步距：指两个相邻的专业施工队相继开始投入作业的时间间隔13、工艺间歇：由于材料性质或施工工艺的要求所需等待的时间称为工艺间歇如养护干燥14、组织间歇：由于施工组织管理方面的原因要求的等待时间如施工人员及机械转移质验等15、层间间歇：相邻两个施工层之间前一个施工层的最后一个施工过程与后一个施工层相应施工段上的第一个施工过程之间的工艺间歇16、施工过程间歇：在同一个施工层或同一个施工段内相邻两个施工过程之间的工艺间歇或组织间歇称为工程过程间歇17、搭接时间：为缩短工期在工作面允许的前提下前一个工作队完成部分施工任务后后一个施工队即进入该施工段，两者在同一个施工段上同时施工的时间称为平行搭接时间18、网络计划：用网络图表达任务构成工作顺序并加注工作的时间参数的进度计划19、关键线路：各项工作持续时间之和最长的线路20、最迟开始时间：指在不影响整个任务按期完成的前提下工作最迟必须开始的时刻21、总时差：在不影响工期的前提下，本工作可以利用的机动时间22、自由时差：在不影响其紧后工作最早开始时间的前提下本工作可以利用的机动时间23、工期优化：以缩短工期为目标通过压缩关键工作作业时间达到缩短工期的目的24、施工方案：施工组织设计的核心包括施工方法和施工机械的选择流水段划分施工展开程序确定和施工顺序安排25、时间定额：定额所规定的为完成单位合格产品应消耗的时间26、产量定额：单位时间内应完成的合格产品的数量27、劳动力不均衡系数：施工期内高峰人数与平均人数比值28、最小工作面：一个工人或班组施工时保证一定效率与施工安全所必须具备的最小作业面29、施工平面图：单个建筑物或构筑物在施工期间的施工现场平面布置图30、施工总进度计划：更具施工部署和施工方案合理确定各单项工程的控制工期及他们之间的施工顺序和搭接关系计划31、施工部署：指对整个项目的施工全局作出统筹规划和全面安排对影响全局的重大战略问题作出决策32网络图：由箭线和节点组成的用来表示工作流程的有向有序图形33、双代号网络图：以箭线及其两端节点的编号表示工作的网络图34、单代号网络图：以节点及其编号表示工作以箭线表示工作之间的逻辑关系的网络图35、虚功：双代号网络图中，只表示前后相邻工作之间的逻辑关系既不占用时间也不消耗资源的虚拟工作。
