一级建造师考试辅导《建筑工程管理与实务》第二章第一节讲义2
等节奏流水施工
知识点二:等节奏流水施工
1.特点:
(1)所有的流水节拍都相等
(2)流水步距等于流水节拍
(3)工作队能连续工作,施工段没有间歇
(4)施工过程数等于工作队数
2.工期(T
P
):
说明:C为插入时间、平行搭接时间,Z为间歇时间,M为施工段数,N为施工队数,K为流水步距
3.横道图的识读与绘制
【典型例题】
背景:
某工程由A、B、C、D四个分项工程组成,分别为施工准备、挖土、砌砖基础、回填土工程,它在平面上划分为四个施工段,各分项工程在各个施工段上的流水节拍均为3天,其中A、B施工过程和B、C施工过程允许平行搭接1天,C、D施工过程之间有2天的技术间歇时间。
问题:
1.试述等节奏流水施工的特点。
2.用等节奏流水施工方法组织施工并绘制流水施工横道图。
3.确定等节奏流水施工的流水步距、流水工期及工作队总数。
【答案】
1.等节奏流水施工的特点是:
①所有流水节拍都彼此相等;
②所有流水步距都彼此相等,而且等于流水节拍;
③每个专业工作队都能够连续作业,施工段没有间歇时间;
④专业工作队数等于施工过程数。
2.流水施工横道图见图2-2-1。

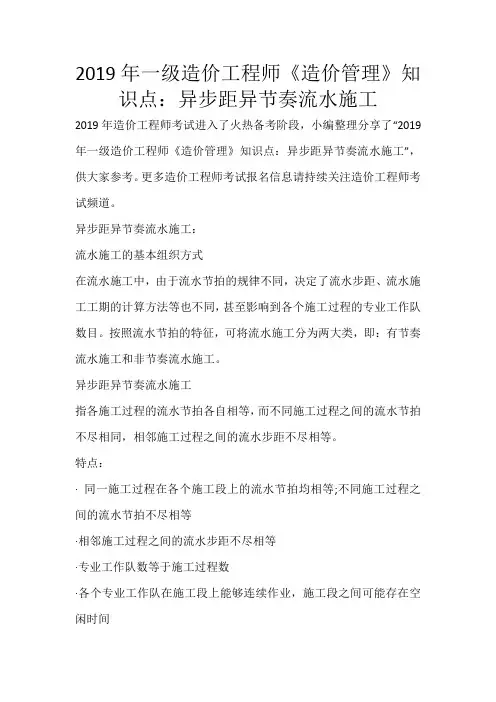

2019年一级造价工程师《造价管理》知识点:异步距异节奏流水施工
2019年造价工程师考试进入了火热备考阶段,小编整理分享了“2019年一级造价工程师《造价管理》知识点:异步距异节奏流水施工”,供大家参考。
更多造价工程师考试报名信息请持续关注造价工程师考试频道。
异步距异节奏流水施工:
流水施工的基本组织方式
在流水施工中,由于流水节拍的规律不同,决定了流水步距、流水施工工期的计算方法等也不同,甚至影响到各个施工过程的专业工作队数目。
按照流水节拍的特征,可将流水施工分为两大类,即:有节奏流水施工和非节奏流水施工。
异步距异节奏流水施工
指各施工过程的流水节拍各自相等,而不同施工过程之间的流水节拍不尽相同,相邻施工过程之间的流水步距不尽相等。
特点:
·同一施工过程在各个施工段上的流水节拍均相等;不同施工过程之间的流水节拍不尽相等
·相邻施工过程之间的流水步距不尽相等
·专业工作队数等于施工过程数
·各个专业工作队在施工段上能够连续作业,施工段之间可能存在空闲时间
友情提示:以上内容是一级造价工程师考试频道为您整理的"2019年一级造价工程师《造价管理》知识点:异步距异节奏流水施工",更多模拟试题、历年真题、精华考点、备考攻略请“”。

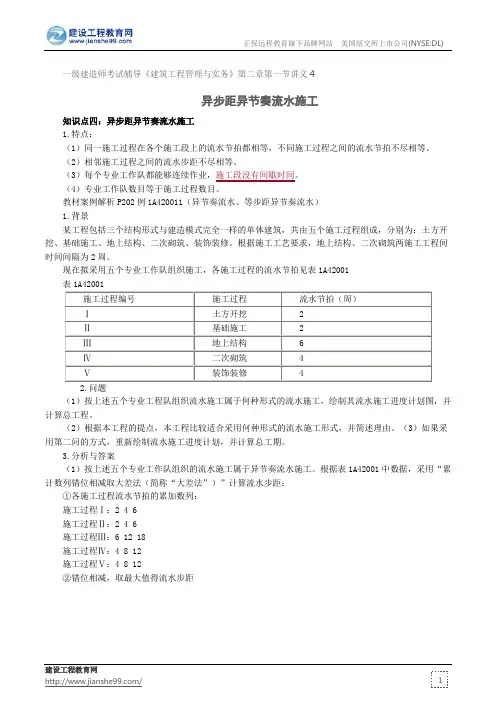

正保远程教育旗下品牌网站美国纽交所上市公司(NYSE:DL)一级建造师考试辅导《建筑工程管理与实务》第二章第一节讲义4异步距异节奏流水施工知识点四:异步距异节奏流水施工1.特点:(1)同一施工过程在各个施工段上的流水节拍都相等,不同施工过程之间的流水节拍不尽相等。
(2)相邻施工过程之间的流水步距不尽相等。
(3)每个专业工作队都能够连续作业,施工段没有间歇时间。
(4)专业工作队数目等于施工过程数目。
教材案例解析P202例1A420011(异节奏流水、等步距异节奏流水)1.背景某工程包括三个结构形式与建造模式完全一样的单体建筑,共由五个施工过程组成,分别为:土方开挖、基础施工、地上结构、二次砌筑、装饰装修。
根据施工工艺要求,地上结构、二次砌筑两施工工程间时间间隔为2周。
现在拟采用五个专业工作队组织施工,各施工过程的流水节拍见表1A42001表1A42001施工过程编号施工过程流水节拍(周)Ⅰ土方开挖 2Ⅱ基础施工 2Ⅲ地上结构 6Ⅳ二次砌筑 4Ⅴ装饰装修 42.问题(1)按上述五个专业工程队组织流水施工属于何种形式的流水施工,绘制其流水施工进度计划图,并计算总工程。
(2)根据本工程的提点,本工程比较适合采用何种形式的流水施工形式,并简述理由。
(3)如果采用第二问的方式,重新绘制流水施工进度计划,并计算总工期。
3.分析与答案(1)按上述五个专业工作队组织的流水施工属于异节奏流水施工。
根据表1A42001中数据,采用“累计数列错位相减取大差法(简称“大差法”)”计算流水步距:①各施工过程流水节拍的累加数列:施工过程Ⅰ:2 4 6施工过程Ⅱ:2 4 6施工过程Ⅲ:6 12 18施工过程Ⅳ:4 8 12施工过程Ⅴ:4 8 12②错位相减,取最大值得流水步距建设工程教育网/ 1。
事例题汇编1.某工程由A、B、C、D、E 五个分项工程构成,它在平面上区分为四个施工段,各分项工程在各个施工段上的流水节拍均为3 天。
A、B 施工过程和B、C 施工过程同意平行搭接1 天, c、D 施工过程和D、E 施工过程之间各有 2 天技术间歇时问。
施工单位欲对该工程进行流水施工组织。
问题:(1)一般依照流水的节奏特色不一样分类,流水作业的基本组织方式可分为哪几种 ?(2)本工程宜采纳何组织方式 ?试述其特色。
(3)依据背景条件,试组织等节奏流水施工。
题解: (1) 答:分为等节奏流水方式、异节奏流水方式和无节奏流水方式三种。
(2)答:宜采纳等节奏流水方式。
它的特色是在流水组中,每个施工过程自己在施工段中的作业时间 ( 流水节拍 ) 都相等,各个施工过程之间的流水节拍也相等,这是最理想的一种流水组织方式。
(3)解:本工程流水步距为 K=3d ,流水工期为TP=(5+4- 1) ×3-2+4=26d ,其流水施工指示图标如表 1 所示。
等节奏流水施工图表 12 .某旅馆建筑为大厅部分16 层,两翼13 层,建筑面积11620m2,主体结构中间大厅部分为框剪结构,两翼均为剪力墙结构,外墙板采纳大模板住所通用构件,内墙为C20钢筋混凝土。
工程完工后,检测发现以下部位混凝土强度达不到要求:(1)七层有 6 条轴线的墙体混凝土, 28 天试块强度为 12.04N /mm2,至 80 天后取墙体混凝土芯一组,其抗压强度分别为 9.03N /m m2,12.15N/mm2, 13. 02N/mm2;(2)十层有 6 条轴线墙柱上的混凝土试块 28 天强度为 13.25N /mm2,至 60 天后取墙柱混凝土芯一组,其抗压强度分别为10.08N/ mm2,11.66N/ mm2,12.26N/mm2,除这条轴线上的混凝土强度不足外,该层其余构件也有近似问题。
问题:(1) 造成该工程中混凝土强度不足的原由可能有哪些?(2)为了防止该工程中出现的混凝土强度不足,在施工过程中浇注混凝土时应切合哪些要求 ?(3)在检查结构构件混凝土强度时,试件的取样与留置应切合哪些规定 ?题解: (1) 答:原由可能有:①混凝土原资料质量不切合要求;②混凝土拌制时间短或拌合物不均匀;③混凝土配合比每盘称量不正确;④混凝土试件没有做好,如模型变形。
流水施工了解:组织施工的方式及其特点;熟悉:固定节拍、成倍节拍流水施工的特点和流水施工工期的计算方法;掌握:流水施工参数的概念;非节奏流水施工的特点、流水步距及流水施工工期的计算方法。
第一节基本概念一、流水施工(一)组织施工的方式考虑工程项目的施工特点、工艺流程、资源利用、平面或空间布置等要求,施工方式可以采用依次、平行、流水等施工组织方式。
(重点是参考p17图2-1,在理解三种组织施工方式基本原理的基础上,重点掌握三种组织施工方式的特点)1.依次施工(结合p17图2-1施工方式比较图。
)依次施工方式是将拟建工程项目中的每一个施工对象分解为若干个施工过程,按施工工艺要求依次完成每一个施工过程;当一个施工对象完成后,再按同样的顺序完成下一个施工对象,依次类推,直至完成所有施工对象。
2.平行施工(结合p17图2-1施工方式比较图。
)平行施工方式是组织几个劳动组织相同的工作队,在同一时间、不同的空间,按施工工艺要求完成各施工对象。
3.流水施工(结合P17图2-1施工方式比较图。
)流水施工方式是将拟建工程项目中的每一个施工对象分解为若干个施工过程,并按照施工过程成立相应的专业工作队,各专业队按照施工顺序依次完成各个施工对象的施工过程,同时保证施工在时间和空间上连续、均衡和有节奏地进行,使相邻两专业队能最大限度地搭接作业。
(施工很有规律)三种组织施工方式的特点如下(重点)【例题1】建设工程施工通常按流水施工方式组织,其特点之一是( )。
(参考P18流水施工特点或前面的表格)a.单位时间内所需用的资源量较少b.使各专业工作队能够连续施工c.施工现场的组织、管理工作简单d.同一施工过程的不同施工段可以同时施工答案:b【例题2】建设工程组织依次施工时,其特点包括( )。
(参考p18依次施工特点或前面的表格)a.没有充分地利用工作面进行施工,工期长b.如果按专业成立工作队,则各专业队不能连续作业c.施工现场的组织管理工作比较复杂d.单位时间内投入的资源量较少,有利于资源供应的组织e.相邻两个专业工作队能够最大限度地搭接作业答案:a、b、d【例题3】建设工程组织依次施工时,其特点不包括( )。

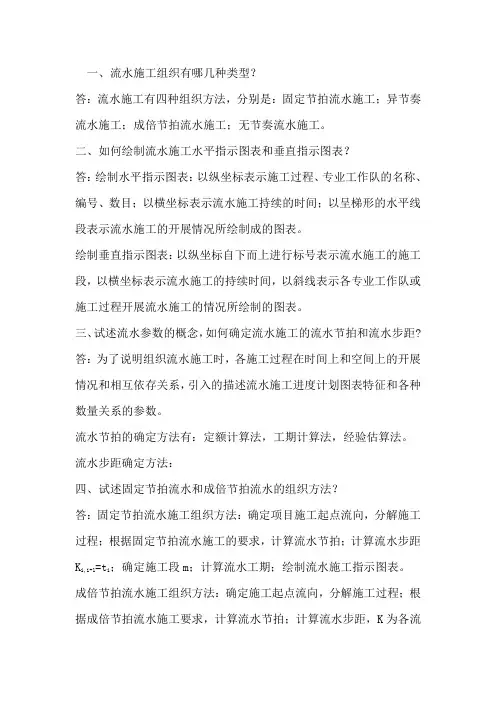

一、流水施工组织有哪几种类型?答:流水施工有四种组织方法,分别是:固定节拍流水施工;异节奏流水施工;成倍节拍流水施工;无节奏流水施工。
二、如何绘制流水施工水平指示图表和垂直指示图表?答:绘制水平指示图表:以纵坐标表示施工过程、专业工作队的名称、编号、数目;以横坐标表示流水施工持续的时间;以呈梯形的水平线段表示流水施工的开展情况所绘制成的图表。
绘制垂直指示图表:以纵坐标自下而上进行标号表示流水施工的施工段,以横坐标表示流水施工的持续时间,以斜线表示各专业工作队或施工过程开展流水施工的情况所绘制的图表。
三、试述流水参数的概念,如何确定流水施工的流水节拍和流水步距? 答:为了说明组织流水施工时,各施工过程在时间上和空间上的开展情况和相互依存关系,引入的描述流水施工进度计划图表特征和各种数量关系的参数。
流水节拍的确定方法有:定额计算法,工期计算法,经验估算法。
流水步距确定方法:四、试述固定节拍流水和成倍节拍流水的组织方法?答:固定节拍流水施工组织方法:确定项目施工起点流向,分解施工过程;根据固定节拍流水施工的要求,计算流水节拍;计算流水步距K i,i+1=t i;确定施工段m;计算流水工期;绘制流水施工指示图表。
成倍节拍流水施工组织方法:确定施工起点流向,分解施工过程;根据成倍节拍流水施工要求,计算流水节拍;计算流水步距,K为各流水节拍的最大公约数;确定各施工过程的工作队数;划分施工段,确定施工段数m;计算流水施工工期;绘制流水施工指示表。
五、试述非节奏流水施工的组织方法,如何确定其流水步距?答:确定项目施工起点流向,分解施工过程;确定施工顺序,划分施工段数m;根据无节奏流水施工的要求,计算流水节拍;计算流水步距;计算流水工期;绘制流水施工指示图表。
习题:1、某工程由A,B,C,D四个施工过程组成,它在平面上划分为四个施工段,各施工过程在各施工段上的流水节拍如下表所示,试编制该工程流水施工方案。
施工持续时间表解答:根据题设条件,该工程只能组织无节奏流水施工。

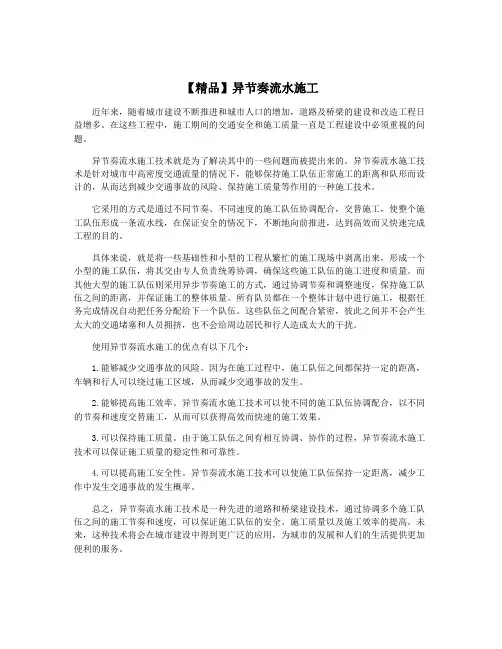

【精品】异节奏流水施工近年来,随着城市建设不断推进和城市人口的增加,道路及桥梁的建设和改造工程日益增多。
在这些工程中,施工期间的交通安全和施工质量一直是工程建设中必须重视的问题。
异节奏流水施工技术就是为了解决其中的一些问题而被提出来的。
异节奏流水施工技术是针对城市中高密度交通流量的情况下,能够保持施工队伍正常施工的距离和队形而设计的,从而达到减少交通事故的风险、保持施工质量等作用的一种施工技术。
它采用的方式是通过不同节奏、不同速度的施工队伍协调配合,交替施工,使整个施工队伍形成一条流水线,在保证安全的情况下,不断地向前推进,达到高效而又快速完成工程的目的。
具体来说,就是将一些基础性和小型的工程从繁忙的施工现场中剥离出来,形成一个小型的施工队伍,将其交由专人负责统筹协调,确保这些施工队伍的施工进度和质量。
而其他大型的施工队伍则采用异步节奏施工的方式,通过协调节奏和调整速度,保持施工队伍之间的距离,并保证施工的整体质量。
所有队员都在一个整体计划中进行施工,根据任务完成情况自动把任务分配给下一个队伍。
这些队伍之间配合紧密,彼此之间并不会产生太大的交通堵塞和人员拥挤,也不会给周边居民和行人造成太大的干扰。
使用异节奏流水施工的优点有以下几个:1.能够减少交通事故的风险。
因为在施工过程中,施工队伍之间都保持一定的距离,车辆和行人可以绕过施工区域,从而减少交通事故的发生。
2.能够提高施工效率。
异节奏流水施工技术可以使不同的施工队伍协调配合,以不同的节奏和速度交替施工,从而可以获得高效而快速的施工效果。
3.可以保持施工质量。
由于施工队伍之间有相互协调、协作的过程,异节奏流水施工技术可以保证施工质量的稳定性和可靠性。
4.可以提高施工安全性。
异节奏流水施工技术可以使施工队伍保持一定距离,减少工作中发生交通事故的发生概率。
总之,异节奏流水施工技术是一种先进的道路和桥梁建设技术,通过协调多个施工队伍之间的施工节奏和速度,可以保证施工队伍的安全、施工质量以及施工效率的提高。

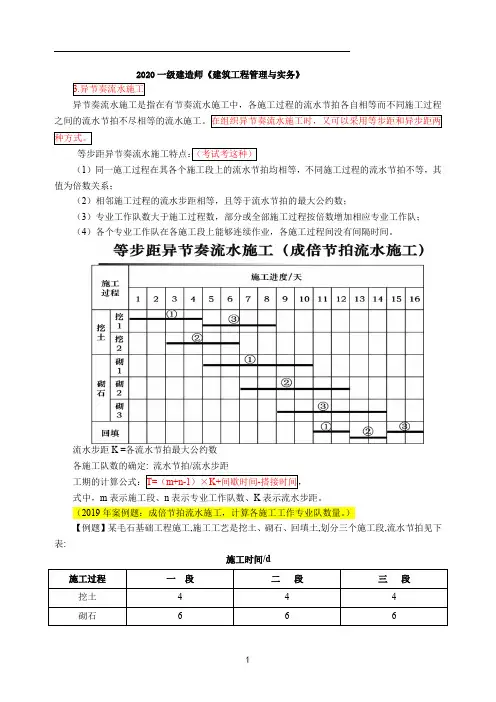

2020一级建造师《建筑工程管理与实务》异节奏流水施工是指在有节奏流水施工中,各施工过程的流水节拍各自相等而不同施工过程(1)同一施工过程在其各个施工段上的流水节拍均相等,不同施工过程的流水节拍不等,其值为倍数关系;(2)相邻施工过程的流水步距相等,且等于流水节拍的最大公约数;(3)专业工作队数大于施工过程数,部分或全部施工过程按倍数增加相应专业工作队;(4)各个专业工作队在各施工段上能够连续作业,各施工过程间没有间隔时间。
流水步距K =各流水节拍最大公约数各施工队数的确定: 流水节拍/流水步距式中,m表示施工段、n表示专业工作队数、K表示流水步距。
(2019年案例题:成倍节拍流水施工,计算各施工工作专业队数量。
)【例题】某毛石基础工程施工,施工工艺是挖土、砌石、回填土,划分三个施工段,流水节拍见下表:施工时间/d1.组织成倍节拍流水施工,计算流水施工工期?2.绘制流水施工。
【参考答案】1.(1)流水步距k=各流水节拍最大公约数=2(2)各施工队数的确定:挖土: 4/2 =2队砌石: 6/2=3队回填: 2/2 =1队共计: 2+3+1=6队(3)流水施工工期: T=(m+n-1)·K=(3+6-1)×2=16天。
2.组织流水施工并计算工期。
【解析】(1)m=6,t挖=12,t垫=12,t混凝土=18,t基=12,t回=6(2)确定流水步距,K=流水节拍的最大公约数,K=6(3∑=ib n '总队组数 (4)()()90611061'=⨯-+=⨯-+=K n m T 工期异步距异节奏流水施工特点:(1)同一施工过程在各个施工段上流水节拍均相等,不同施工过程之间的流水节拍不尽相等; (2)相邻施工过程之间的流水步距不尽相等; (3)专业工作队数等于施工过程数;(4)各个专业工作队在各施工段上能够连续作业,各施工过程间没有间隔时间。
【例题·单选】下列流水施工的基本组织形式中,其专业工作队数大于施工过程数的是( )。
⼀级建造师考试流⽔节拍计算流⽔施⼯的计算第⼀节有节奏流⽔施⼯⼀、固定节拍流⽔施⼯(⼀)固定节拍流⽔施⼯的特点固定节拍流⽔施⼯是⼀种最理想的流⽔施⼯⽅式,其特点如下:①所有施⼯过程在各个施⼯段上的流⽔节拍均相等;②相邻施⼯过程的流⽔步距相等,且等于流⽔节拍;③专业⼯作队数等于施⼯过程数,即每⼀个施⼯过程成⽴⼀个专业⼯作队,由该队完成相应施⼯过程所有施⼯段上的任务;④各个专业⼯作队在各施⼯段上能够连续作业,施⼯段之间没有空闲时间。
(⼆)固定节拍流⽔施⼯⼯期1.有间歇时间的固定节拍流⽔施⼯所谓间歇时间,是指相邻两个施⼯过程之间由于⼯艺或组织安排需要⽽增加的额外等待时间,包括⼯艺间歇时间(Gj,j+1)和组织间歇时间(Z j,j+1)。
对于有间歇时间的固定节拍流⽔施⼯,其流⽔施⼯⼯期T可按公式(2—4)计算:T=(n-1)t+∑G⼗∑Z⼗mt =(m+n-1)t+∑G⼗∑Z (2—4)例如,某分部⼯程流⽔施⼯计划如图2-5所⽰。
2.有提前插⼊时间的固定节拍流⽔施⼯所谓提前插⼊时间,是指相邻两个专业⼯作队在同⼀施⼯段上共同作业的时间。
在⼯作⾯允许和资源有保证的前提下,专业⼯作队提前插⼊施⼯,可以缩短流⽔施⼯⼯期。
对于有提前插⼊时间的固定节拍流⽔施⼯,其流⽔施⼯⼯期T可按公式(2—5)计算:T= (m+n-1)t+∑G⼗∑Z-∑C (2—5)式中符号如前所述。
例如,某分部⼯程流⽔施⼯计划如图2-6所⽰⼆、成倍节拍流⽔施⼯在通常情况下,组织固定节拍的流⽔施⼯是⽐较困难的。
因为在任⼀施⼯段上,不同的施⼯过程,其复杂程度不同,影响流⽔节拍的因素也各不相同,很难使得各个施⼯过程的流⽔节拍都彼此相等。
但是,如果施⼯段划分得合适,保持同⼀施⼯过程各施⼯段的流⽔节拍相等是不难实现的。
使某些施⼯过程的流⽔节拍成为其他施⼯过程流⽔节拍的倍数,即形成成倍节拍流⽔施⼯。
成倍节拍流⽔施⼯包括⼀般的成倍节拍流⽔施⼯和加快的成倍节拍流⽔施⼯。
