零件图与装配图

简述零件图和装配图在视图表达中各有什么不同？相同点：零件图和装配图在视图表达中的相同点：都可以采用视图、剖视、剖面和局部视图等方法进行表达。

不同点：零件图主要表达零件的内外结构形状；装配图则主要表达零件之间或部件之间或零件与部件之间的装配关系和工作原理。

装配图在表达上还采用了规定画法和特殊表达方法，主要有：（1）相邻零件的接触画法，标准件和实心件的画法；（2）拆卸画法；（3）沿结合面的剖切画法；（3）假象画法；（4）夸大画法；（5）简化画法；（6）对单个零件的投影。

形体分析法：假想将空间比较复杂的组合体分析成若干简单的基本形体，并分析出各简单形体间的相对位置和组合关系的一种方法。

一张完整的零件图包括：反应零件内外结构和形状的一组视图。

反应零件大小的尺寸。

反应零件表面质量的表面粗糙度。

必要的技术要求和标题栏。

简述零件图和装配图在视图表达中各有什么不同？相同点：零件图和装配图在视图表达中的相同点：都可以采用视图、剖视、剖面和局部视图等方法进行表达。

不同点：零件图主要表达零件的内外结构形状；装配图则主要表达零件之间或部件之间或零件与部件之间的装配关系和工作原理。

装配图在表达上还采用了规定画法和特殊表达方法，主要有：（1）相邻零件的接触画法，标准件和实心件的画法；（2）拆卸画法；（3）沿结合面的剖切画法；（3）假象画法；（4）夸大画法；（5）简化画法；（6）对单个零件的投影。

形体分析法：假想将空间比较复杂的组合体分析成若干简单的基本形体，并分析出各简单形体间的相对位置和组合关系的一种方法。

一张完整的零件图包括：反应零件内外结构和形状的一组视图。

反应零件大小的尺寸。

反应零件表面质量的表面粗糙度。

必要的技术要求和标题栏。

简述零件图和装配图在视图表达中各有什么不同？相同点：零件图和装配图在视图表达中的相同点：都可以采用视图、剖视、剖面和局部视图等方法进行表达。

不同点：零件图主要表达零件的内外结构形状；装配图则主要表达零件之间或部件之间或零件与部件之间的装配关系和工作原理。

装配图和零件图的关系读装配图通常可按如下三个步骤进行：1、概括了解首先从标题栏入手，可了解装配体的名称和绘图比例.从装配体的名称联系生产实践知识，往往可以知道装配体的大致用用途.例如:阀，一般是用来控制流量起开关作用的;虎钳，一般是用来夹持工件的;减速器则是在传动系统中起减速作用的；各种泵则是在气压、液压或润滑系统中产生一定压力和流量的装置。

通过比例，即可大致确定装配体的大小。

再从明细栏了解零件的名称和数量,并在视图中找出相应零件所在的位置。

另外，浏览一下所有视图、尺寸和技术要求，初步了解该装配图的表达方法及各视图间的大致对应关系，以便为进一步看图打下基础。

2、详细分析分析装配体的工作原理, 分析装配体的装配连接关系, 分析装配体的结构组成情况及润滑、密封情况，分析零件的结构形状。

要对照视图，将零件逐一从复杂的装配关系中分离出来,想出其结构形状.分离时,可按零件的序号顺序进行，以免遗漏。

标准件、常用件往往一目了然,比较容易看懂。

轴套类、轮盘类和其它简单零件一般通过一个或两个视图就能看懂.对于一些比较复杂的零件，应根据零件序号指引线所指部位，分析出该零件在该视图中的范围及外形，然后对照投影关系，找出该零件在其它视图中的位置及外形,并进行综合分析，想象出该零件的结构形状。

在分离零件时，利用剖视图中剖面线的方向或间隔的不同及零件间互相遮挡时的可见性规律来区分零件是十分有效的。

对照投影关系时，借助三角板、分规等工具，往往能大大提高看图的速度和准确性。

对于运动零件的运动情况，可按传动路线逐一进行分析，分析其运动方向、传动关系及运动范围。

3、归纳总结归纳总结，一般可按以下几个主要问题进行：① 装配体的功能是什么？其功能是怎样实现的?在工作状态下，装配体中各零件起什么作用？运动零件之间是如何协调运动的？② 装配体的装配关系、连接方式是怎样的？有无润滑、密封及其实现方式如何？③ 装配体的拆卸及装配顺序如何?④ 装配体如何使用？使用时应注意什么事项？⑤ 装配图中各视图的表达重点意图如何？是否还有更好的表达方案？装配图中所注尺寸各属哪一类?上述读装配图的方法和步骤仅是一个概括的说明。

装配图与零件图得关系读装配图通常可按如下三个步骤进行：1、概括了解首先从标题栏入手，可了解装配体得名称与绘图比例。

从装配体得名称联系生产实践知识，往往可以知道装配体得大致用用途。

例如：阀，一般就是用来控制流量起开关作用得；虎钳，一般就是用来夹持工件得；减速器则就是在传动系统中起减速作用得；各种泵则就是在气压、液压或润滑系统中产生一定压力与流量得装置。

通过比例，即可大致确定装配体得大小。

再从明细栏了解零件得名称与数量，并在视图中找出相应零件所在得位置。

另外，浏览一下所有视图、尺寸与技术要求，初步了解该装配图得表达方法及各视图间得大致对应关系，以便为进一步瞧图打下基础。

2、详细分析分析装配体得工作原理，分析装配体得装配连接关系，分析装配体得结构组成情况及润滑、密封情况，分析零件得结构形状。

要对照视图，将零件逐一从复杂得装配关系中分离出来，想出其结构形状。

分离时，可按零件得序号顺序进行，以免遗漏。

标准件、常用件往往一目了然，比较容易瞧懂。

轴套类、轮盘类与其它简单零件一般通过一个或两个视图就能瞧懂。

对于一些比较复杂得零件，应根据零件序号指引线所指部位，分析出该零件在该视图中得范围及外形，然后对照投影关系，找出该零件在其它视图中得位置及外形，并进行综合分析，想象出该零件得结构形状。

在分离零件时，利用剖视图中剖面线得方向或间隔得不同及零件间互相遮挡时得可见性规律来区分零件就是十分有效得。

对照投影关系时，借助三角板、分规等工具，往往能大大提高瞧图得速度与准确性。

对于运动零件得运动情况，可按传动路线逐一进行分析，分析其运动方向、传动关系及运动范围。

3、归纳总结归纳总结，一般可按以下几个主要问题进行：①装配体得功能就是什么？其功能就是怎样实现得？在工作状态下，装配体中各零件起什么作用？运动零件之间就是如何协调运动得？②装配体得装配关系、连接方式就是怎样得？有无润滑、密封及其实现方式如何？③装配体得拆卸及装配顺序如何？④装配体如何使用？使用时应注意什么事项？⑤装配图中各视图得表达重点意图如何？就是否还有更好得表达方案？装配图中所注尺寸各属哪一类？上述读装配图得方法与步骤仅就是一个概括得说明。

装配图与零件图的关系读装配图通常可按如下三个步骤进行:1、概括了解首先从标题栏入手,可了解装配体的名称与绘图比例。

从装配体的名称联系生产实践知识,往往可以知道装配体的大致用用途。

例如:阀,一般就是用来控制流量起开关作用的;虎钳,一般就是用来夹持工件的;减速器则就是在传动系统中起减速作用的;各种泵则就是在气压、液压或润滑系统中产生一定压力与流量的装置。

通过比例,即可大致确定装配体的大小。

再从明细栏了解零件的名称与数量,并在视图中找出相应零件所在的位置。

另外,浏览一下所有视图、尺寸与技术要求,初步了解该装配图的表达方法及各视图间的大致对应关系,以便为进一步瞧图打下基础。

2、详细分析分析装配体的工作原理, 分析装配体的装配连接关系, 分析装配体的结构组成情况及润滑、密封情况, 分析零件的结构形状。

要对照视图,将零件逐一从复杂的装配关系中分离出来,想出其结构形状。

分离时,可按零件的序号顺序进行,以免遗漏。

标准件、常用件往往一目了然,比较容易瞧懂。

轴套类、轮盘类与其它简单零件一般通过一个或两个视图就能瞧懂。

对于一些比较复杂的零件,应根据零件序号指引线所指部位,分析出该零件在该视图中的范围及外形,然后对照投影关系,找出该零件在其它视图中的位置及外形,并进行综合分析,想象出该零件的结构形状。

在分离零件时,利用剖视图中剖面线的方向或间隔的不同及零件间互相遮挡时的可见性规律来区分零件就是十分有效的。

对照投影关系时,借助三角板、分规等工具,往往能大大提高瞧图的速度与准确性。

对于运动零件的运动情况,可按传动路线逐一进行分析,分析其运动方向、传动关系及运动范围。

3、归纳总结归纳总结,一般可按以下几个主要问题进行:①装配体的功能就是什么？其功能就是怎样实现的？在工作状态下,装配体中各零件起什么作用？运动零件之间就是如何协调运动的？②装配体的装配关系、连接方式就是怎样的？有无润滑、密封及其实现方式如何？③装配体的拆卸及装配顺序如何？④装配体如何使用？使用时应注意什么事项？⑤装配图中各视图的表达重点意图如何？就是否还有更好的表达方案？装配图中所注尺寸各属哪一类？上述读装配图的方法与步骤仅就是一个概括的说明。

第8章 零件图与装配图零件图表达了机器零件的详细结构形状、尺寸大小和技术要求，它是用于加工、检验和生产机器零件的重要依据，画零件图和看懂零件图，是人们从事技术工作的基础。

装配图是用来表达机器或部件的工作原理、表达各组成零件的连接关系和零件间相互位置关系的一种图样。

对于一个机器或部件的设计，一般应先按设计要求画出装配图，然后再根据装配图拆画出各个零件图。

机器或部件的装配图和组成机器或部件的所有零件图，构成一套完整的图纸，在生产过程中，先根据零件图加工生产出全部零件，再根据装配图来完成机器或部件的组装，生产出合格的产品。

零件图和装配图的画图和看图是完成这一整个生产过程的基础。

§8-1 零件图的作用和内容一台机器是由若干个零件按一定的装配关系和技术要求装配而成，我们把构成机器的最小单元称为零件。

表达零件的结构、形状、大小和技术要求的图样称为零件图，如图8.1所示。

零件图是用于指导零件加工、检验的依据，是设计部门提交给生产部门的重要技术文件。

图8－1 端盖零件图一张完整的零件图包括下列内容：1. 一组视图用恰当的表达方法，完整、清晰地表达零件各部分的结构形状。

2. 完整的尺寸零件制造和检验所需的全部尺寸。

3. 技术要求用规定的符号、数字及文字注明零件制造和检验应达到的技术指标。

4. 标题栏图纸右下角的标题栏中填写零件的名称、材料、数量、比例、图号以及设计人员的签名等。

§8-2零件图的视图选择及尺寸注法一、零件图的视图选择图8－2 柱塞泵壳体主视图选择选择主视图： 主视图是一组图形的核心，主视图应尽可能多的表达零件结构形状，主视图的选择有下面两个问题。

1) 零件的放置位置：尽可能符合零件的加工位置或工作位置。

2) 主视图的投射方向：主视图应尽可能多的表达零件形状特征，并使视图中细虚线最少。

如图8－2所示的柱塞泵，按其工作位置放置后，其主视图的投射方向有A、B、C、D四个方向可供选择，若选B或C作为主视图的投射方向，均不能表达零件的形状特征。

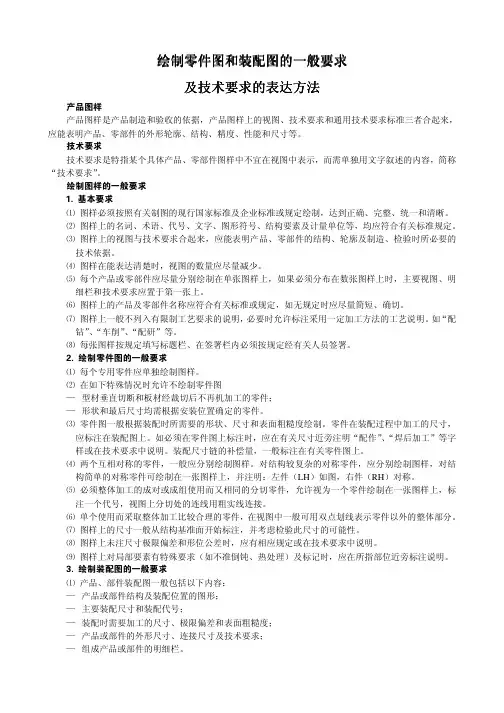

绘制零件图和装配图的一般要求及技术要求的表达方法产品图样产品图样是产品制造和验收的依据，产品图样上的视图、技术要求和通用技术要求标准三者合起来，应能表明产品、零部件的外形轮廓、结构、精度、性能和尺寸等。

技术要求技术要求是特指某个具体产品、零部件图样中不宜在视图中表示，而需单独用文字叙述的内容，简称“技术要求”。

绘制图样的一般要求1. 基本要求⑴图样必须按照有关制图的现行国家标准及企业标准或规定绘制，达到正确、完整、统一和清晰。

⑵图样上的名词、术语、代号、文字、图形符号、结构要素及计量单位等，均应符合有关标准规定。

⑶图样上的视图与技术要求合起来，应能表明产品、零部件的结构、轮廓及制造、检验时所必要的技术依据。

⑷图样在能表达清楚时，视图的数量应尽量减少。

⑸每个产品或零部件应尽量分别绘制在单张图样上，如果必须分布在数张图样上时，主要视图、明细栏和技术要求应置于第一张上。

⑹图样上的产品及零部件名称应符合有关标准或规定，如无规定时应尽量简短、确切。

⑺图样上一般不列入有限制工艺要求的说明，必要时允许标注采用一定加工方法的工艺说明。

如“配钻”、“车削”、“配研”等。

⑻每张图样按规定填写标题栏、在签署栏内必须按规定经有关人员签署。

2. 绘制零件图的一般要求⑴每个专用零件应单独绘制图样。

⑵在如下特殊情况时允许不绘制零件图— 型材垂直切断和板材经裁切后不再机加工的零件；— 形状和最后尺寸均需根据安装位置确定的零件。

⑶零件图一般根据装配时所需要的形状、尺寸和表面粗糙度绘制。

零件在装配过程中加工的尺寸，应标注在装配图上。

如必须在零件图上标注时，应在有关尺寸近旁注明“配作”、“焊后加工”等字样或在技术要求中说明。

装配尺寸链的补偿量，一般标注在有关零件图上。

⑷两个互相对称的零件，一般应分别绘制图样。

对结构较复杂的对称零件，应分别绘制图样，对结构简单的对称零件可绘制在一张图样上，并注明：左件（LH）如图，右件（RH）对称。

⑸必须整体加工的成对或成组使用而又相同的分切零件，允许视为一个零件绘制在一张图样上，标注一个代号，视图上分切处的连线用粗实线连接。

百度文库- 让每个人平等地提升自我！机械制图（零件图、装配图）第一节：零件图的识读一．看零件图的目的在零件设计制造、机器安装、机器的使用和维修及技术革新、技术交流等工作中，常常要看零件图。

看零件图的目的是为了弄清零件图所表达零件的结构形状、尺寸和技术要求，以便指导生产和解决有关的技术问题，这就要求工程技术人员必须具有熟练阅读零件图的能力。

二．看零件图的方法和步骤1.看零件图的方法1)形体分析法2)线面分析法3)典型零件类比法注意：实际读零件图时,三种方法常常综合运用,先用类比法，如果有些地方看不懂,再用形体分析法或线面分析法，看难懂的地方。

２.看零件图的常用步骤•一看标题栏，了解零件概况。

•二看视图，想象零件形状。

•三看尺寸标注，分析尺寸基准。

•四看技术要求，掌握关键质量。

（关键质量是指要求高的尺寸公差、形位公差、表面粗糙度等技术要求的表面。

）•归纳总结综合前面的分析，把图形、尺寸和技术要求等全面系统地联系起来思索，并参阅相关资料，得出零件的整体结构、尺寸大小、技术要求及零件的作用等完整的概念。

例：齿轮轴零件图6N 9( )200齿 轮 轴1.调质220～250H B 。
