CAD零件图和装配图的绘制

利用CAD进行零件和装配图的自动生成CAD（计算机辅助设计）是一种强大的工具，可用于创建和编辑各种设计图纸。

在制造业中，CAD最常用于制作零件和装配图。

借助CAD软件的自动化功能，设计师可以快速、准确地生成图纸，提高生产效率并减少错误。

在开始制作零件和装配图之前，首先需要了解CAD软件的基本功能和操作方法。

根据具体的CAD软件版本和厂商，操作界面和工具栏的位置可能会有所不同。

但是，核心的功能和流程是相似的。

下面将介绍一种基本的制作零件和装配图的流程。

第一步是创建新的项目文件。

打开CAD软件后，在菜单中选择“文件”>“新建”或点击工具栏上的“新建”按钮。

然后，选择适当的图纸模板和单位。

对于零件图，选择单一的图纸模板；对于装配图，选择具有多个视图的装配模板。

进入项目文件后，可以根据需要进行设置和调整。

接下来是制作零件图。

在CAD软件中，可以使用各种绘图工具和功能来创建零件图。

根据具体的零件形状和尺寸，选择适当的工具进行绘制。

例如，要绘制一个矩形零件，可以使用“直线”工具绘制四个边界线，并使用“尺寸”工具添加尺寸信息。

除了手动绘制零件，CAD软件还提供了自动绘制的功能。

例如，可以使用“偏移”工具创建一个与现有零件相似但稍有差异的新零件。

还可以使用“阵列”工具快速创建多个重复的零件。

通过合理利用这些自动化功能，可以提高绘图的效率。

完成零件图后，接下来是制作装配图。

装配图是将多个零件组合在一起，形成整体的图纸。

在制作装配图时，首先需要在项目文件中导入各个零件图。

然后，使用装配工具将它们逐个组装起来。

CAD软件通常提供了多种装配工具，如插入、旋转、拖拽等，可以根据需要选择和使用。

在装配过程中，可以使用CAD软件提供的对齐和约束功能。

通过选择合适的参考点和约束条件，可以确保各个零件之间的准确对齐。

例如，可以使用“水平约束”确保水平方向的对齐，使用“垂直约束”确保垂直方向的对齐。

这些功能可以帮助设计师快速而准确地完成装配图的制作。

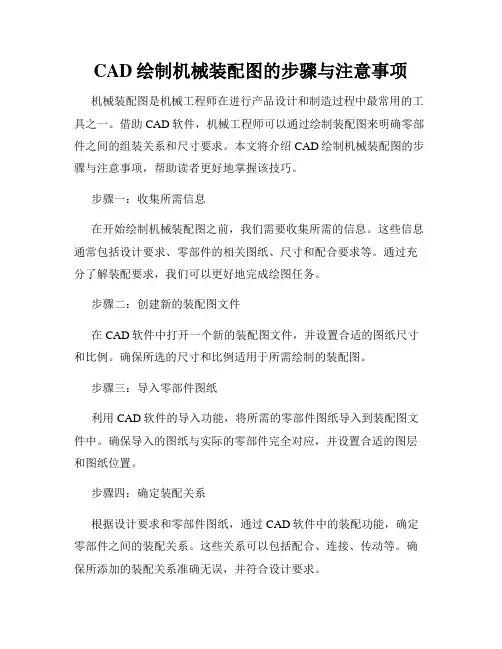

CAD绘制机械装配图的步骤与注意事项机械装配图是机械工程师在进行产品设计和制造过程中最常用的工具之一。

借助CAD软件，机械工程师可以通过绘制装配图来明确零部件之间的组装关系和尺寸要求。

本文将介绍CAD绘制机械装配图的步骤与注意事项，帮助读者更好地掌握该技巧。

步骤一：收集所需信息在开始绘制机械装配图之前，我们需要收集所需的信息。

这些信息通常包括设计要求、零部件的相关图纸、尺寸和配合要求等。

通过充分了解装配要求，我们可以更好地完成绘图任务。

步骤二：创建新的装配图文件在CAD软件中打开一个新的装配图文件，并设置合适的图纸尺寸和比例。

确保所选的尺寸和比例适用于所需绘制的装配图。

步骤三：导入零部件图纸利用CAD软件的导入功能，将所需的零部件图纸导入到装配图文件中。

确保导入的图纸与实际的零部件完全对应，并设置合适的图层和图纸位置。

步骤四：确定装配关系根据设计要求和零部件图纸，通过CAD软件中的装配功能，确定零部件之间的装配关系。

这些关系可以包括配合、连接、传动等。

确保所添加的装配关系准确无误，并符合设计要求。

步骤五：调整零部件位置和尺寸根据装配要求，使用CAD软件中的移动、旋转和缩放等功能，调整零部件的位置和尺寸。

确保零部件之间没有碰撞或交叉，并保持合适的间距和配合关系。

步骤六：添加标注和尺寸在装配图上添加必要的标注和尺寸，以便清晰地表示装配要求和尺寸要求。

这些标注可以包括尺寸、公差、配合类型、材料等信息。

确保标注和尺寸的准确性和清晰度。

步骤七：创建装配目录和清单根据装配图的内容，创建装配目录和清单。

这些目录和清单可以用于查找和记录不同零部件的信息和数量。

确保装配目录和清单的完整性和准确性。

步骤八：检查和修正错误在绘制机械装配图的过程中，应定期检查和修正可能存在的错误。

这些错误可能包括尺寸错误、配合错误、标注错误等。

确保装配图的准确性和规范性。

注意事项：1. 在绘制机械装配图之前，要充分了解装配要求和零部件相关的信息，确保绘图的准确性；2. 在绘制装配图时，要严格按照标准和规范要求进行，确保图纸的规范性和可读性；3. 在绘制过程中，要遵循逻辑和顺序，确保零部件的正确装配关系；4. 在添加标注和尺寸时，要确保准确无误，并符合设计要求；5. 定期检查和修正可能存在的错误，以保证装配图的准确性和可靠性。

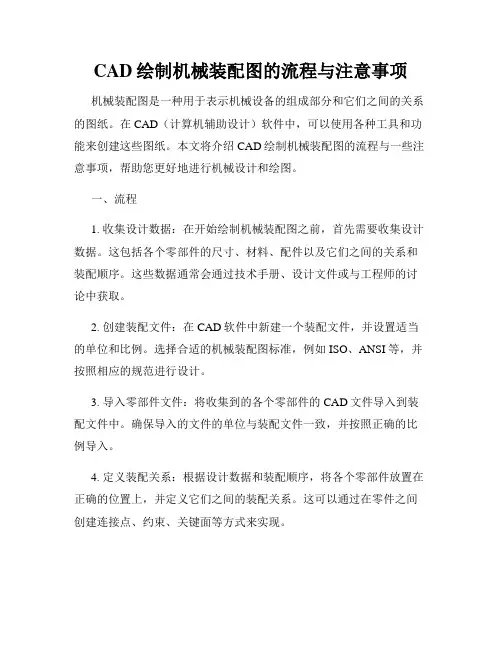

CAD绘制机械装配图的流程与注意事项机械装配图是一种用于表示机械设备的组成部分和它们之间的关系的图纸。

在CAD（计算机辅助设计）软件中，可以使用各种工具和功能来创建这些图纸。

本文将介绍CAD绘制机械装配图的流程与一些注意事项，帮助您更好地进行机械设计和绘图。

一、流程1. 收集设计数据：在开始绘制机械装配图之前，首先需要收集设计数据。

这包括各个零部件的尺寸、材料、配件以及它们之间的关系和装配顺序。

这些数据通常会通过技术手册、设计文件或与工程师的讨论中获取。

2. 创建装配文件：在CAD软件中新建一个装配文件，并设置适当的单位和比例。

选择合适的机械装配图标准，例如ISO、ANSI等，并按照相应的规范进行设计。

3. 导入零部件文件：将收集到的各个零部件的CAD文件导入到装配文件中。

确保导入的文件的单位与装配文件一致，并按照正确的比例导入。

4. 定义装配关系：根据设计数据和装配顺序，将各个零部件放置在正确的位置上，并定义它们之间的装配关系。

这可以通过在零件之间创建连接点、约束、关键面等方式来实现。

5. 添加约束和关系：为了确保装配的正确性和稳定性，可以在零件之间添加适当的约束和关系。

这包括定位约束、相对运动约束、旋转约束等，以保持零件之间的正确关系和运动。

6. 创建装配约束：根据设计需求和装配过程中的要求，可以创建装配约束来控制零件的位置和运动。

这可以通过限制零件的自由度、调整约束条件和定义装配序列等方式来实现。

7. 添加细节和注释：在装配图中添加细节和注释，以提供更多的信息。

这可以包括尺寸标注、注释说明、材料规格等，以便于人们理解装配图并进行进一步的制造和装配工作。

8. 完成装配图：在确认装配图的正确性和完整性之后，进行最后的调整和修正，并完成装配图的绘制。

确保装配图的清晰、准确和易于理解，以便于制造和使用。

二、注意事项1. 尺寸和比例：在绘制机械装配图时，确保使用准确的尺寸和比例。

这需要根据设计需求和适当的标准来选择合适的比例，并精确地绘制零件和装配关系。

CAD绘制机械装配图的详细步骤机械装配图在机械设计中起着至关重要的作用，它将每个零部件之间的关系以及它们在装配中的位置直观地呈现出来。

CAD（计算机辅助设计）软件使得创建机械装配图变得更加容易和高效。

下面将详细介绍CAD软件中绘制机械装配图的步骤。

步骤一：创建一个新的装配图文件首先，打开CAD软件并创建一个新的文件。

选择适合项目需要的单位（例如毫米或英寸）和图纸尺寸。

在新的文件中，你可以看到一个空白的绘图区域。

步骤二：导入零部件模型接下来，将之前创建好的零部件模型导入到装配图中。

在CAD软件的工具栏中找到“导入”或“插入”功能。

通过浏览文件夹选择所需的零部件模型文件，并将其导入到绘图区域。

步骤三：定位零部件在导入零部件模型后，将它们逐个放置到装配图中的正确位置。

通过选择和拖动零部件，可以调整它们的位置和方向。

在调整零部件位置时，可以使用CAD软件提供的吸附功能，以确保其对齐和定位。

步骤四：添加约束关系一旦所有零部件都被放置到正确的位置上，接下来需要添加约束关系以确保装配图的准确性。

在CAD软件中，约束关系用于控制零部件之间的相对位置和运动。

通过选择零部件之间的边缘或点，并应用约束命令，可以实现零部件之间的约束关系。

常见的约束关系包括平行、垂直、水平、对称、共线等。

根据零部件之间的需求和装配设计要求，选择适当的约束关系进行应用。

步骤五：添加零部件关系除了约束关系外，还需要添加零部件之间的关系以确保装配图的完整性。

例如，当一个零部件依赖于另一个零部件时，需要建立适当的关系。

在CAD软件中，可以使用插入关系或组件关系工具来创建这些关系。

步骤六：创建装配体当所有零部件都被正确放置并建立了约束和关系后，下一步是将它们组成一个整体，即创建装配体。

在CAD软件中，可以使用组合或装配功能来实现这一点。

通过选择所有的零部件并应用组合或装配命令，可以将它们合并为一个装配体。

这样，整个装配体就可以一起移动、旋转或进行其他操作，以模拟机械装配的效果。

一、设计题目：设计某胶带输送机的传动装置 二、传动简图：三、工作条件： 1、输送带鼓轮直径D=290 mm ； 2、 输送带工作拉力F= 21403、输送带运行速度V= 1.39 m/s ；4、使用年限h=11 年， 工作班制1 班；5、生产情况：（批量生产，单件生产）；6、连续单向运转，工作时有轻微振动，输送带运行速度的允许误差为±5%。

四、设计内容1、减速器手绘草图1张2、减速器装配图1张3、零件图2张4、设计说明书1份 五、工作计划、要求与进度安排本课程设计时间为2周（共10天），进度安排如下：步骤 内容要求1 上课、熟悉题目、实验 了解题目背景、设计要求2 设计计算、手绘草图 计算零件的主要尺寸，手绘减速器装配草图（A3图纸）3 绘制装配图 绘制减速器装配图1张（A0图纸，可用CAD 绘制或者手绘）4 绘制零件图 绘制低速轴及其上齿轮的零件图(2张A3图纸)5 整理说明书、图纸 说明书统一格式手写，检查图纸 6答辩交说明书、图纸，进行答辩目录V联轴器减速器鼓轮输送带F联轴器电动机第1章选择电动机和计算运动参数 (4)1.1 电动机的选择 (4)1.2 计算传动比： (5)1.3 计算各轴的转速： (5)1.4 计算各轴的输入功率： (5)1.5 各轴的输入转矩 (6)第2章齿轮设计 (6)2.1 高速锥齿轮传动的设计 (6)2.2 低速级斜齿轮传动的设计 (14)第3章设计轴的尺寸并校核。

(20)3.1 轴材料选择和最小直径估算 (20)3.2 轴的结构设计 (21)3.3 轴的校核 (26)3.3.1 高速轴 (26)3.3.2 中间轴 (28)3.3.3 低速轴 (30)第4章滚动轴承的选择及计算 (34)4.1.1 输入轴滚动轴承计算 (34)4.1.2 中间轴滚动轴承计算 (36)4.1.3 输出轴滚动轴承计算 (37)第5章键联接的选择及校核计算 (39)5.1 输入轴键计算 (39)5.2 中间轴键计算 (39)5.3 输出轴键计算 (40)第6章联轴器的选择及校核 (40)6.1 在轴的计算中已选定联轴器型号。

CAD实例教程：绘制一个机械装配图在机械工程中，绘制准确的装配图对于设计和制造过程至关重要。

CAD（计算机辅助设计）软件是现代机械设计中不可或缺的工具，它能够帮助工程师以精确的方式绘制机械装配图。

在本教程中，我们将使用CAD软件绘制一个机械装配图的实例，以展示CAD软件的一些使用技巧和方法。

首先，启动CAD软件。

在软件的工具栏中，选中“新建”按钮，创建一个新的绘图文件。

选择标准要求并设置合适的图纸尺寸和单位。

接下来，我们需要导入所需的机械部件文件。

在菜单栏中选择“插入”选项，然后选择“外部参考”。

在弹出的对话框中，浏览并选择要导入的机械部件文件。

点击“插入”按钮，将部件导入到当前绘图文件中。

在绘制装配图之前，先确保CAD软件的设置是符合你的需求的。

例如，选择合适的图层设置和样式，以及坐标系和尺寸单位等。

开始绘制装配图的第一步是确定机械部件的位置。

在CAD软件中，使用命令行工具可以实现准确的绘图操作。

利用命令行工具的坐标输入功能，输入所需的坐标和尺寸信息，绘制出各个部件的位置。

在绘制每个部件时，可以使用CAD软件的绘图工具，如直线工具、圆弧工具和矩形工具，来绘制基本形状。

根据机械部件的复杂程度，可以使用更高级的CAD绘图功能，如三维模型绘制和曲线绘制。

根据实际情况选择合适的工具和方法，确保绘图的准确性和效率。

在绘制装配图时，一些关键的绘图原则需要被遵循。

例如，对称和对齐是确保装配图准确性的基本原则。

在绘制各个部件时，注意使它们与整个装配图保持对称和对齐，确保装配图的整体和谐和精确。

此外，标注和尺寸也是绘制装配图时必须注意的重要内容。

在CAD软件中，可以使用标注工具和尺寸工具来添加必要的标注和尺寸信息。

标注和尺寸应该清晰可读，便于理解和检查。

最后，保存并输出绘制好的装配图。

在CAD软件中，选择“文件”菜单，然后选择“保存”选项，保存当前绘图文件。

同时，可以选择“输出”选项，将绘图文件输出为其他格式，如图像文件或PDF文件。

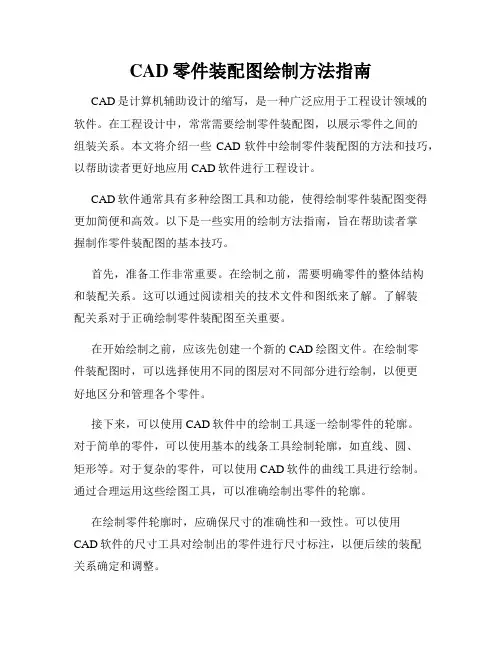

CAD零件装配图绘制方法指南CAD是计算机辅助设计的缩写，是一种广泛应用于工程设计领域的软件。
