顺序阀

顺序阀的工作原理及作用
顺序阀的工作原理及作用

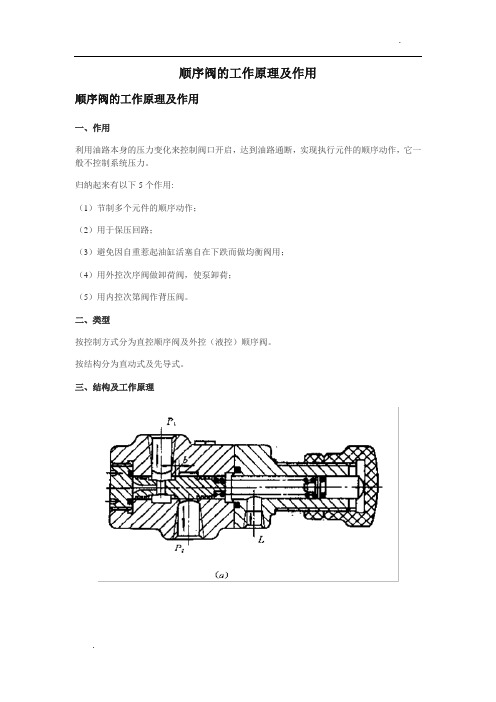

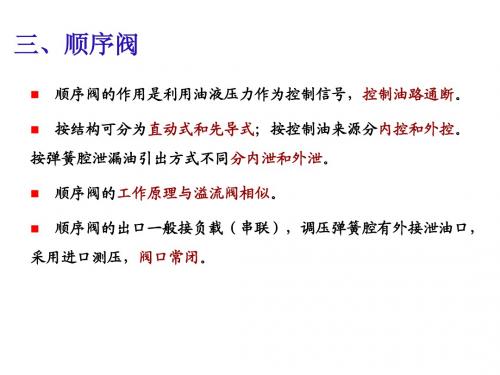

一、作用
利用油路本身的压力变化来控制阀口开启，达到油路通断，实现执行元件的顺序动作，它一般不控制系统压力。

归纳起来有以下5个作用:
（1）节制多个元件的顺序动作；
（2）用于保压回路；
（3）避免因自重惹起油缸活塞自在下跌而做均衡阀用；
（4）用外控次序阀做卸荷阀，使泵卸荷；
（5）用内控次第阀作背压阀。

二、类型
按控制方式分为直控顺序阀及外控（液控）顺序阀。

按结构分为直动式及先导式。

三、结构及工作原理
单向顺序阀结构图
外控顺序阀结构图
工作原理
顺序阀的工作原理如图12-100a所示。

系统启动时，油源压力p1克服负载使液压缸1动作。

如果缸1的负载较小，p1腔的压力小于阀的调定压力，则阀不开启，p2腔关闭。

液压缸1的活塞到达左边的极限位置时，系统压力(即p1腔压力)升高。

当作用在顺序阀活塞A下端面上的P1腔压力超过调定的弹簧力时，阀心便向上运动使P1腔与P2腔接通。

油源压力经顺序阀口后克服液压缸2的负载使其活塞运动。

这样就利用了顺序阀实现由P1腔压力驱动的液压缸1和由P2腔压力驱动的液压缸2的顺序动作。

顺序阀在阀开启后应尽可能减小阀口压力损失，力求使出口压力接近进口压力。

这样，当驱动液压缸2所需P2腔的压力大于阀的调定压力时，系统的压力略大于驱动液压缸2的负载压力，因而压力损失较小。

如果驱动液压缸2所需P2腔的压力小于阀的调定压力，则阀口开得较小，在阀口处造成一定的压差以保证阀的进口压力不小于调定压力，使阀打开，P1腔与P2腔在一定的阻力下沟通。

先导式顺序阀的工作原理先导式顺序阀是一种常用于液压控制系统中的阀门装置。

它能够根据输入信号的变化来控制阀门的开闭，实现对液压系统中压力、流量等参数的调节。

在了解先导式顺序阀的工作原理之前，我们首先需要了解液压系统的基本原理和相关术语。

液压系统由液压泵、液压阀和执行元件（如液压缸、液压马达等）组成。

液压泵负责将机械能转化为液压能，将液体（通常为油）压力增大后输送至液压阀。

液压阀则起着控制和调节液压系统参数的作用。

执行元件根据液压阀的控制信号，将液压能再次转换为机械能，实现各种运动。

先导式顺序阀是一种基于压力变化来控制的液压阀。

它采用了先导阀和主阀两部分组成。

先导阀通过感应压力信号并输出相应的电信号，而主阀根据电信号的输入来调节液压系统的参数。

先导式顺序阀的工作原理如下：1. 压力感应：先导式顺序阀的先导阀部分通过感应输入信号中的压力变化。

当输入压力超过设定的阀门开启压力阈值时，先导阀开始工作。

2. 先导阀工作：先导阀根据输入压力信号的变化，输出相应的电信号。

这个电信号将传输到主阀部分，以控制主阀的开启或关闭。

3. 主阀调节：主阀根据先导阀输出的电信号，调节液压系统中的液流通路。

当电信号表示开启时，主阀会打开，液体可以自由流动。

当电信号表示关闭时，主阀会关闭，液体流动路径被阻断。

4. 反馈控制：先导式顺序阀还可以通过反馈装置来实现对系统参数的精确控制。

反馈装置可以感知液压系统中的压力、流量等参数，并将这些参数反馈给先导阀和主阀，以实现对系统的闭环控制。

在液压系统中，先导式顺序阀常常被用于需要顺序控制和防止超载的场景。

例如，在建筑机械中，如果多个液压缸需要依次执行工作，可以使用先导式顺序阀来确保液压系统的工作顺序。

另外，当液压系统中的压力超过一定阈值时，先导式顺序阀可以关闭主阀，避免因过高压力导致系统损坏。

总之，先导式顺序阀通过先导阀感应输入信号的压力变化，并根据其输出的电信号来控制主阀的开闭，实现对液压系统参数的调节和控制。

顺序阀的工作原理动画
顺序阀是一种常用的控制元件，用于控制流体或气体在管道中的流动方向和顺序。

它通常由一个阀盘和一个阀芯组成。

以下是顺序阀的工作原理动画，动画中不包含标题。

动画开始时，管道中的流体从左侧进入。

阀芯被压力推动，使其向左移动，从而打开位于右侧的上游进口。

此时，流体可以通过进口进入横向通道。

随着阀芯的继续向左移动，位于下游的进口也会打开，使流体可以从下游进入横向通道。

当阀芯完全向左移动时，横向通道与上下两个进口都打开，流体可以同时从上游和下游进入通道。

当需要改变流动方向时，阀芯可以向右移动。

当阀芯移动到中间位置时，它会完全关闭上游和下游的进口。

此时，流体无法进入横向通道。

然而，在阀芯继续向右移动时，位于右侧的出口会打开，允许流体从通道中流出。

最后，当阀芯完全向右移动时，进口和出口都被关闭，流体无法在顺序阀中流动，从而实现阀的关闭。

通过控制阀芯的位置，顺序阀可以确保流体在管道中按照预定的顺序和方向流动。

这使得它在流体控制系统中起到重要的作用。

单向顺序阀的工作原理
单向顺序阀是一种常用的液压控制元件，它具有简单的结构和可靠的工作原理，广泛应用于工程机械、农业机械、船舶、航空航天和军事等领域。

本文将介绍单向顺序阀的工作原理，帮助读者更好地理解和应用这一液压元件。

单向顺序阀是一种直接受力控制的单向阀，它具有两个工作状态，开启状态和关闭状态。

在正常工作情况下，单向顺序阀处于关闭状态，阻止液压油在一个方向上的流动；当外部力作用于单向顺序阀时，使其处于开启状态，液压油可以顺利通过。

这种工作原理使得单向顺序阀可以在液压系统中实现单向控制，保证液压油的流动方向符合系统要求。

单向顺序阀的工作原理可以通过以下步骤来解释，首先，当液压油施加在单向顺序阀的阀芯上时，阀芯受力向下移动，使得阀座与阀芯之间的密封圈脱开，液压油可以通过单向顺序阀；其次，当液压油施加在单向顺序阀的阀体上时，阀体受力向上移动，使得阀座与阀芯之间的密封圈闭合，阻止液压油通过单向顺序阀。

这样，单向顺序阀就实现了在不同工作状态之间的切换，从而实现了单向控制的功能。

在实际应用中，单向顺序阀可以与液压缸、液压马达等液压执行元件配合使用，实现液压系统中的单向控制、顺序控制和压力控制等功能。

例如，在液压系统中，当需要保证液压缸只能单向运动时，可以通过单向顺序阀来实现；当需要按照一定顺序控制多个液压执行元件的运动时，也可以通过单向顺序阀来实现。

此外，单向顺序阀还可以通过调整弹簧力的大小来实现不同的开启压力，从而实现压力控制的功能。

总之，单向顺序阀具有简单可靠的工作原理，广泛应用于液压系统中，为液压控制提供了重要的支持。

通过本文的介绍，相信读者对单向顺序阀的工作原理有了更深入的理解，能够更好地应用于实际工程中。

液压顺序阀工作原理
液压顺序阀是一种可以调节液压系统流量和压力的控制阀。

它通常由针阀、阀座、阀芯和弹簧组成。

液压顺序阀的工作原理是利用阀芯上的阀座和弹簧来控制液压流动的方向和阀门的开闭状态。

当液压系统的液压流经顺序阀时，流体压力会作用于阀芯上的阀座。

通过调整阀芯的位置，可以改变阀座的开口大小，从而控制流体的流量和压力。

当液压系统的压力低于阀芯上的弹簧压力时，弹簧将阀芯压力关闭，阻止液压流动。

当系统的压力超过阀芯上的弹簧压力时，压力将推开阀芯，使阀门打开，允许液压流经。

通过调整阀芯的位置，可以改变阀门的开启和关闭时机，从而实现流量和压力的控制。

液压顺序阀通常应用于需要控制液压流量和压力的系统中，例如液压机械、工程机械和汽车制动系统等。

它的工作原理简单可靠，能够满足液压系统在不同工况下的需求，提高系统的工作效率和安全性。

顺序阀控制说明顺序阀控制是DEH中机组功率控制的一种控制功能。

它按照汽机高调门的开关顺序，对汽机流量指令进行分配，从而确定各高调门的流量，最终确定各调门开度。

一、我厂顺序阀控制说明：1、顺序阀投入顺序：阀门开启顺序为3号、4号高压调门同时开，然后开1号高压调门，最后开2号高压调门。

关闭时反之。

2、顺序阀方式允许条件：1）在OA方式下；2)已并网；3）主汽门、调门偏差在允许范围内。

3、顺序阀方式切除条件：1）发电机解列；2) 主汽门、调门偏差超出允许范围；3）阀门试验；4）汽机跳闸。

4、顺序阀的控制原理：在顺序阀方式下，汽机的流量治疗经过背压修正、比例偏置修正、流量修正、流量阀位函数修正后，产生各个高调门的开度指令。

具体见控制原理图。

注：X代表阀门编号。

背压修正函数FLOW是机组流量需求与流量指令的修正函数。

汽机在不同的流量做功时，汽机的排气压力随之变化，蒸汽焓降变化，相应的做功能力不同，因此需对不同的蒸汽流量进行修正。

比例偏置修正是根据设计流量和顺序阀时阀门的开启顺序来确定。

流量修正函数可确定各阀门间的重叠度，一般应通过试验确定。

5、目前顺序阀的各修正函数：顺序阀流量修正函数：二、顺序阀试验注意事项：1、对阀门流量特性曲线的校验：我厂曾对阀门特性曲线进行过修改（附修改前后曲线函数），顺序阀试验时应对此进行校验。

校验时尽可能保持主汽压力和温度的恒定。

修改前：2、确定流量修正函数：试验时，在前后开启阀门的负荷点附近应缓慢变化流量指令，获取阀门的重叠度。

试验应重复几次取平均值。

3、试验时应保证系统的稳定性。

汽轮机的配汽方式改变汽轮机功率，可通过改变蒸汽在叶栅通流部分的焓降和改变进汽量。

这种改变进汽量和焓降的方式称为汽轮机的配汽。

汽轮机的配汽有节流配汽、喷嘴配汽和旁通配汽多种方式。

现在的汽轮机普遍采用数字电液调节系统，具备阀门管理功能，即同一台汽轮机既可以采用阀门同时启闭的节流配汽(称为单阀控制)，也可以采用阀门顺序启闭的喷嘴配汽(称为顺序阀控制)，目前汽轮机都有调节级。

三种配汽方式一、节流配汽采用节流配汽的汽轮机，其全部蒸汽通过一个或几个同时启闭阀门，进入汽轮机的第一级，调节汽门后的压力即为汽轮机的进口压力。

在部分负荷运行时，阀后压力决定于流量比，进汽温度基本保持不变[12]。

特点如下：1.负荷小于额定值时，所有进汽受到节流作用。

节流配汽在部分负荷下相对内效率下降的主要原因是调节汽门的节流损失，低负荷时调节汽门的进汽机构节流损失大，并且随负荷下降而损失增大。

2.同样负荷下，背压越高，节流效率越低，所以，背压式汽轮机一般不用节流配汽。

与喷嘴配汽相比，由于没有调节级，结构简单，制造成本较低，定压运行流量变化时，各级温度变化较小，热应力小，对负荷变化适应性较好。

二、喷嘴配汽将汽轮机高压缸的第一级设为调节级，将该级的喷嘴分成4组或更多组。

每一喷嘴组由1个独立的调节汽门供汽，通常认为调节级后的压力相等[13]。

为减小喷嘴配汽调节级的漏汽量，调节级采用低反动度(约0.05）的冲动式。

特点如下：1.部分进汽度e<1，存在部分进汽损失，余速不能被利用，100％负荷效率低于纯节流配汽机组。

2.部分负荷，根据负荷大小，调门顺序开启，只有通过部分开启的调门有节流损失，而通过全开调门的汽流没有节流损失，因此效率高于节流。

既可以承担基本负荷，又可调峰。

3.变工况时，调节级汽室及高压缸各级温度变化较大，引起的热应力较大。

三、旁通配汽旁通配汽主要用于船舶和工业汽轮机，通过设置内部或外部旁通阀增大汽轮机的流量，增大汽轮机的功率输出或增大汽轮机的抽汽供热量。

顺序阀的工作原理与应用一、顺序阀的定义和分类顺序阀是一种控制流体流动方向和压力的装置，它能够在液压系统中实现顺序控制和优先级控制。

根据不同的工作原理和结构，顺序阀可以分为平衡式顺序阀和非平衡式顺序阀两种。

1. 平衡式顺序阀平衡式顺序阀是通过压力平衡来实现顺序控制的。

它由主阀和副阀两个部分组成，主阀负责控制主流体流动，副阀负责控制副流体流动。

当主阀和副阀的压力平衡时，副流体可以顺序流动；当主阀和副阀的压力不平衡时，主流体将优先流动。

2. 非平衡式顺序阀非平衡式顺序阀通过阀芯上的弹簧力来实现顺序控制。

它由主阀芯、副阀芯和弹簧组成。

当主阀芯的弹簧力大于副阀芯的弹簧力时，副流体将被阻止；当副阀芯的弹簧力大于主阀芯的弹簧力时，副流体将优先流动。

二、顺序阀的工作原理顺序阀的工作原理取决于其结构类型。

下面将分别介绍平衡式顺序阀和非平衡式顺序阀的工作原理。

1. 平衡式顺序阀的工作原理当液压系统中的主流体与副流体之间的压力相等时，主阀和副阀之间的压力也相等，这时副流体可以顺序流动。

而当主流体的压力高于副流体的压力时，主阀的上方会产生一个压力差，将主阀向上推动，从而关闭副阀的进油通道，副流体将被阻止。

当主流体的压力降低到与副流体的压力相等时，主阀会自动关闭，副流体重新开始流动。

2. 非平衡式顺序阀的工作原理非平衡式顺序阀的主阀芯和副阀芯之间通过弹簧连接，弹簧的弹性决定了主副流体流动的顺序。

当主阀芯的弹簧力大于副阀芯的弹簧力时，主阀芯会被推动向上关闭副阀芯的进油通道，副流体将被阻止。

当主流体的压力降低使得主阀芯的弹簧力小于副阀芯的弹簧力时，副阀芯会向上推动，打开进油通道，副流体开始流动。

三、顺序阀的应用顺序阀在液压系统中有着广泛的应用，下面介绍几个常见的应用领域。

1. 压力控制顺序阀在液压系统中可以用来实现多级压力控制，保证系统内部的压力稳定。

通过设置不同的顺序阀开启压力和关闭压力，可以控制系统中不同回路的压力水平。
