第三节 顺序阀

2 偏心槽式节流口
3
轴向三角槽式节流 口
4 周向缝隙式节流口
5 轴向缝隙式节流口
特点
结构简单，针阀作轴向移动，但水力半径小，易 堵塞，受油温影响较大，流量稳定性差，适用于 对节流性能要求不高的系统
在阀芯上开有截面为三角槽的周向偏心槽，通过 转动阀芯改变通流面积。流量稳定性较好，但在 阀芯上有径向不平衡力，使阀芯转动费力，易堵 塞。一般用于低压、大流量和对流量稳定性要求 不高的系统中
四口全封闭，液压泵不卸荷，液压缸闭锁，可用于多个换向阀的 并联工作。液压缸充满油，从静止到启动平稳；制动时运动惯性 引起液压冲击较大；换向位置精度高
四口全接通，泵卸荷，液压缸处于浮动状态，在外力作用下可移 动。液压缸从静止到启动有冲击；制动比O型平稳；换向位置变动 大
P口封闭，A、B、T三口相通，泵不卸荷，液压缸浮动，在外力作 用下可移动。液压缸从静止到启动有冲击；制动性能介于O型和H 型之间
第五章 液压控制阀
第一节 方向控制阀 第二节 压力控制阀 第三节 流量控制阀 第四节 其它类型的液压控制阀
液压控制阀
在液压系统中，为保证执行机构能按设计要求安全可靠地 工作，必须对液压系统中的油液的方向、流量和压力上进 行控制，这些实施控制的元件称液压控制阀。
按用途分为： 方向阀、流量控制阀和压力控制阀三类。
P2口压力很高为减小控制压力， 可采用带卸荷阀芯的液控单向阀， 反向开启控制压力小，最小控制 压力0.05p2
1-控制活塞；2-推杆；3-锥阀；4弹簧座；5-弹簧；6-卸荷阀芯。
2.液控单向阀
液控单向阀具有良好的单向 密封性能，常用于执行元件 需要长时间保压、锁紧的情 况，也用于防止立式液压缸 在自重作用下下滑等。

13、乍见翻疑梦，相悲各问年。。21.2.2621.2.2621:51:0021:51:00February 26, 2021
14、他乡生白发，旧国见青山。。2021年2月26日星期五下午9时51分0秒21:51:0021.2.26
15、比不了得就不比，得不到的就不要。。。2021年2月下午9时51分21.2.2621:51February 26, 2021
13、不知香积寺，数里入云峰。。21.2.2621.2.2621:51:0021:51:00February 26, 2021
14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。2021年2月26日星期五下午9时51分0秒21:51:0021.2.26
15、楚塞三湘接，荆门九派通。。。2021年2月下午9时51分21.2.2621:51February 26, 2021
结构
原理
符号
特点 调节方法 后退
一、直动式顺序阀调节方法
1、压力调节方法： 调节调压螺钉，即可调节顺序阀开启 压力。
2、液控顺序阀调节方法： 将螺堵卸下，与外控油路相接，同时将 下泵盖相对泵体转动90°或180°，即 由外控油液控制顺序阀开启。符号如图
3、卸荷阀调节方法：
在上述基础上将泵盖转动180°形成卸荷阀
10、雨中黄叶树，灯下白头人。。21:51:0021:51:0021:512/26/2021 9:51:00 PM
11、以我独沈久，愧君相见频。。21.2.2621:51:0021:51Feb-2126-Feb-21
12、故人江海别，几度隔山川。。21:51:0021:51:0021:51Friday, February 26, 2021
结构
原理
符号

顺序阀工作原理顺序控制系统是一种常见的控制方式，它利用顺序阀对不同部件进行控制来实现控制系统的顺序控制。

顺序阀是一种重要的控制元件，本文将介绍顺序阀的工作原理。

一、顺序阀定义和分类顺序阀又称为逻辑阀或方向控制阀，它通过控制阀芯的运动方向和位置改变液路的通断，从而实现对液压油的顺序控制。

顺序阀按照不同的控制方式可以分为机械控制、电气控制和液压控制三种类型。

1. 机械控制顺序阀机械控制顺序阀是一种通过机械元件控制阀芯运动的顺序阀。

它是由控制阀芯、机械撑杆和机械动力部件组成，机械撑杆通过调整机械动力部件的位置来控制阀芯的运动方向和位置。

2. 电气控制顺序阀电气控制顺序阀是一种通过电磁铁控制阀芯运动的顺序阀。

电气控制顺序阀通常由电磁铁、阀芯、弹簧和机械撑杆等部件组成，电磁铁可以通过通电来改变阀芯的运动方向和位置。

3. 液压控制顺序阀液压控制顺序阀是一种通过液压元件控制阀芯运动的顺序阀。

液压控制顺序阀包括油路、阀芯、机械撑杆和控制阀等部件，通过改变控制阀的动作来控制液压油的流动方向和通断。

二、顺序阀的工作原理顺序阀通过控制阀芯的位置和运动方向来控制油路的开闭和液动部件的工作顺序，实现系统的顺序控制。

其工作原理可简单描述为：阀芯运动→油路开闭→动作顺序控制。

1. 阀芯运动顺序阀的阀芯通常是移动型的，当控制信号传输到顺序阀时，阀芯会受到控制力的作用开始运动。

不同控制方式的顺序阀阀芯运动特点不同，但都需要控制力的作用才能运动。

2. 油路开闭当阀芯开始运动时，将会改变液路的开闭状态。

其原理是通过阀芯的运动方向和位置，改变液体流动的通道，控制液压油从一个油路进入另一个油路，在不同的液动部件中产生不同的液压动力。

3. 动作顺序控制顺序阀的最终目的是实现系统的动作顺序控制，通过控制阀芯的运动和液路的开闭状态，控制不同的液动部件按照特定的顺序工作。

不同的液动部件需要通过顺序阀来实现相应的动作，确保整个系统的工作顺序正确无误。

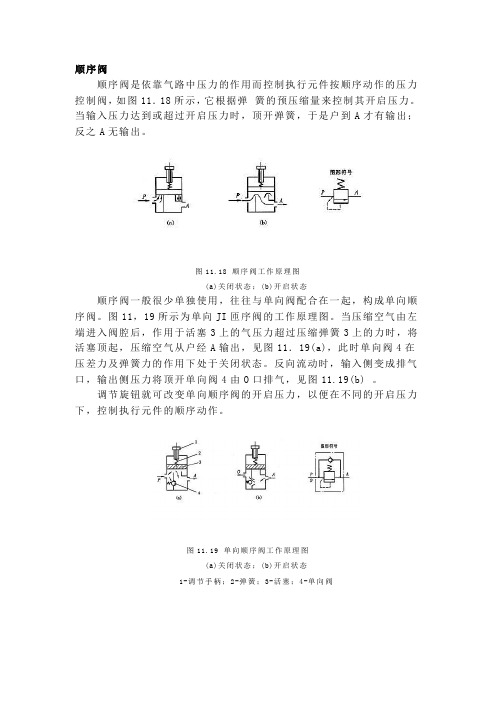

顺序阀
顺序阀是依靠气路中压力的作用而控制执行元件按顺序动作的压力控制阀，如图11．18所示，它根据弹簧的预压缩量来控制其开启压力。

当输入压力达到或超过开启压力时，顶开弹簧，于是户到A才有输出；反之A无输出。

图11.18 顺序阀工作原理图
(a)关闭状态；(b)开启状态
顺序阀一般很少单独使用，往往与单向阀配合在一起，构成单向顺序阀。

图11，19所示为单向JI匝序阀的工作原理图。

当压缩空气由左端进入阀腔后，作用于活塞3上的气压力超过压缩弹簧3上的力时，将活塞顶起，压缩空气从户经A输出，见图11．19(a)，此时单向阀4在压差力及弹簧力的作用下处于关闭状态。

反向流动时，输入侧变成排气口，输出侧压力将顶开单向阀4由O口排气，见图11.19(b) 。

调节旋钮就可改变单向顺序阀的开启压力，以便在不同的开启压力下，控制执行元件的顺序动作。

图11.19 单向顺序阀工作原理图
(a)关闭状态；(b)开启状态
1-调节手柄；2-弹簧；3-活塞；4-单向阀。

液压顺序阀工作原理
液压顺序阀是一种用于控制流体流向和压力的装置，它可以根据系统要求，在一定的顺序下开启或关闭流体通道。

液压顺序阀通常由阀体、阀芯、弹簧、密封件等组成。

工作原理如下：
1. 当液压顺序阀处于关闭状态时，弹簧将阀芯推向阀座。

此时，流体无法通过阀体的通道，从而实现关闭状态。

2. 当外力作用于阀芯，克服弹簧的压力，将阀芯向上推动时，阀芯与阀座之间的间隙变大，流体开始通过通道。

3. 当流体通过阀体通道时，流体的压力将阀芯继续向上推动，直到阀芯达到一定高度，阀芯与密封垫之间的通道完全打开。

4. 当阀芯完全打开后，流体将顺序通过阀体的通道，进入下一个液压元件中，完成特定的工作。

同时，弹簧将阀芯保持在打开状态。

5. 当需要关闭液压顺序阀时，外力停止作用于阀芯，弹簧的压力将阀芯重新推向阀座，使阀芯与阀座之间的通道关闭。

流体将停止通过阀体通道。

通过控制外力的作用，液压顺序阀可以实现在系统中按照特定的顺序打开和关闭流体通道，达到控制流向和压力的目的。

这一原理使得液压顺序阀在液压系统中起到重要的作用。

逻辑控制的发展历程
第一代为滑阀式元件
可动部件是滑柱，在阀孔内移动，利用了空气轴承 的原理，反应速度快，但要求很高的制造精度 。
第二代为注塑型元件
可动件为橡胶塑料膜片，结构简单，成本低，适于 大批量生产 。
第三代为集成化组合式元件
综合利用了磁、电的功能，便于组成通用程序回路 或者与电子可编程控器（PC）匹配组成气——电子 混合控制系统。
加压控制原理
泄压控制原理
差压控制原理
延时控制原理
2、 电磁控制换向阀
（1）直动式电磁阀
用电磁铁产生的电磁力直接推动换向阀阀心换向的阀称 为直动式电磁阀。根据阀心复位的控制方式可分为直动 式单电磁控制弹簧复位和直动式双电磁控制两种。
（2）先导式电磁阀
由微型直动式电磁铁控制输出的气压推动主阀阀心实现 阀通路切换的阀类，称为先导式电磁阀。它实际上是由 电磁控制和气压控制（加压、泄压、差压等）组成的一 种复合控制，通常称为先导式电磁控制。
气动压力控制阀的分类
安全阀
顺序阀
三、流量控制阀
气动流量控制阀主要包括以下两种： 一种设置在回路中，对回路所通过的空 气流量进行控制，这类阀有节流阀、单 向节流阀、柔性节流阀、行程节流阀； 另一种连接在换向阀的排气口处，对换 向阀的排气量进行控制，这类阀称为排 气节流阀。
柔性节流阀
排气节流阀
（2）泄压控制
泄压控制是指加在阀心控制端的压力信号的压力值是渐降 的，当压力降至某一定值时，使阀心迅速移动换向的控制， 其也有单气控和双气控之分。控制原理
（3）差压控制
差压控制是利用阀心两端受气压作用的有效面积不等，在气 压作用下产生的作用力之差而使阀切换的。控制原理
（4）延时控制

第五章 液压压力控制阀和压力控制回路
第一节 压力控制阀 第二节 压力控制回路 实训项目
本章小结 思考题与习题
第五章 液压压力控制阀和压力控制回路
压力控制阀是控制液压系统压力或利用压力的变化来实现某种动作的阀,简称压力阀。 这类阀的共同点是利用作用在阀芯上的液压力和弹簧力相平衡的原理来工作的。按 用途不同，可分溢流阀、减压阀、顺序阀和压力继电器等。 压力控制回路是对系统或系统某一部分的压力进行控制的回路。这种回路包括调压、 卸荷、保压、减压、增压、平衡等多种回路。
第五章 液压压力控制阀和压力制回路
第二节 压力控制回路
一、调压回路 3.多级调压回路 二级调压回路 阀2的调定压力必须 小于阀1的调定压力， 否则不能实现二级调 压。 三级调压回路 在这种调压回路中， 阀2和阀3的调定压力 要低于主溢流阀1的 调定压力。
第五章 液压压力控制阀和压力控制回路
二、
第五章 液压压力控制阀和压力控制回路
三、保压回路 在液压系统中，液压缸在工作循环的某一阶段，若需要保持一定的工作压力，就应采用 保压回路。在保压阶段，液压缸没有运动，最简单的办法是用一个密封性能好的单向阀 来保压。但是，阀类元件处的泄漏使得这种回路的保压时间不能维持太久。 1.利用液压泵的保压回路 如图5-15所示的回路，系统压力较低，低压大流量泵供油，系统压力升高到卸荷阀的调 定压力时，低压大流量泵卸荷，高压小流量泵供油保压，溢流阀调节压力。
荷。那么在液压传动系统中是依靠什么元件来实现这一目的?这
些元件又是如何工作的呢?
二、任务分析
稳定的工作压力是保证系统工作平稳的先决条件，如果液压传动
系统一旦过载，如无有效的卸荷措施的话，将会使液压传动系统
中的液压泵处于过载状态，很容易发生损坏。液压传动系统必须

气动与液压传动资源
顺序阀和顺序动作回路
重点描述
学习顺序阀的结构、工作原理和图形符号，了解顺序阀 与溢流阀的区别。认识单向溢流阀的作用与图形符号、顺序 动作回路的作用与实现种类。掌握采用单向顺序阀控制的顺 序动作回路的实现原理、搭接和
Contents
1.2 单向顺序阀及其图形符号 1.3 单向顺序阀的操作
1.4 液压传动回路的安装与调试
1.1顺序阀的结构、工作原理与图形符号
顺序阀及其图形符号
1.1顺序阀的结构、工作原理与图形符号
顺序阀的工作原理
1.2单向顺序阀及其图形符号
单向顺序阀原理及其图形符号
1.2单向顺序阀及其图形符号
单向顺序阀原理及其图形符号
1.3单向顺序阀的操作
顺序动作回路的实现方法
1.3单向顺序阀的操作
单向顺序阀的操作与注意事项
1.4液压传动回路的安装与调试
采用单向顺序阀控制的顺序动作回路的实现原理
采用单向顺序阀控制的顺序动作回路（仿真）
液压传动回路安装与调试的注意事项
谢谢观看！

2、先导型溢流阀
调压手柄
调压弹簧
先导阀芯
（1）结构组成 由先导阀和主阀组 成。先导阀调压，主阀 溢流。 先导阀实际上是一 个小流量直动型溢流阀， 其阀芯为锥阀。 主阀可分为一节同 心结构、二节同心结构 和三节同心结构。
（2）图形符号
主阀 弹簧 主阀芯
阻 尼 孔
主阀口 出油口P2 黑三角代表先 导型液压控制
定值减压阀 定差减压阀 定比减压阀 应用最广， 简称减压 阀。
（一） 结构及工作原理
1、结构与图形符号
（1）结构 由压力先导阀和 主阀组成。先导阀 调压，主阀减压。 （2）图形符号
泄油口L
2、工作原理 当出口压力低于调定压力时，先导阀口关闭， 减压口全开，不起减压作用， P1 ≈P2 。
出口压 力油
压力峰值 压力超调量
压力超调 量应小于额 定量的30%。
额定压力
课堂测试题：
不计管路和换向阀压力损失，负载达最大值，已 知各阀调定压力，试确定：DT+，P0最大 = ；DT-， P0最大= ， PA= 。
二、减压阀 减压阀的特征是：阀与负载相串联，调压弹簧 腔有外接泄油口，采用出口压力负反馈，不工作时 阀口常开。 减压阀是利用液流流过缝隙产生压力损失， 使其出口压力低于进口压力的压力控制阀。 按调节要求不同，有：
①对应调压弹簧一定的预压缩量xo，阀的进口压力p 基本为一定值。 ②由于阀开口大小x和稳态液动力Fs的影响，阀的进 口压力随流经阀口流量的增大而增大。 溢流阀流过额定流量时所对应的进口压力值。 称调定压力。 ③弹簧腔的泄漏油经阀内泄油通道至阀的出口引回 油箱——内泄。 若阀的出口压力不为零，则背压将作用在阀芯 上端，使阀的进口压力增大。 ④液压力直接与调压弹簧力平衡，不适于在高压、 大流量下工作。

顺序阀的典型应用湖南冶金职业技术学院　(湖南　412000)　刘忠伟摘　要:对顺序阀的分类及其性能要求进行了介绍,列举了顺序阀在液压系统中多种功能的具体应用,并简述了使用顺序阀时应注意的一些事项。

关键词:顺序阀　应用　注意事项一、概 述 在液压系统中,压力控制阀是用来控制和调节系统压力的,它是基于阀心上液压力和弹簧力相平衡的原理来进行工作的。

顺序阀属于压力控制阀中的一种,其主要作用是以压力作为控制信号,在一定的控制压力作用下自动接通或切断某一油路。

顺序阀的结构和工作原理并不复杂,但却是液压系统中应用较为广泛的元件之一,正确选择、合理应用顺序阀,不仅可以满足液压系统不同应用场合的多种功能要求,而且还将使液压系统设计简单、可靠。

本文主要介绍顺序阀在实际液压系统中的典型应用和在使用中应注意的一些事项。

二、顺序阀的分类及其性能要求 根据控制方式的不同,顺序阀可分为内控式和外控式。

内控式顺序阀是直接利用阀进口处的油压力来控制阀心的动作,从而控制阀口的启闭;而外控式顺序阀是用外来的控制油压控制阀口的启闭,亦称为液控顺序阀。

根据结构形式的不同,顺序阀可分为直动式顺序阀和先导式顺序阀两种。

目前应用较多的是直动式顺序阀,因为它具有结构简单,调节压力低,工艺性好,反应灵敏等优点。

但在调节压力较高时,应采用先导式顺序阀,因为此时若仍然采用直动式顺序阀,调压弹簧会很粗、很硬,使阀的工作不灵敏,性能变差,甚至在结构上不易实现。

各种顺序阀的控制与泄油方式及其职能符号如表1所示[5]。

顺序阀相当于一个液压开关,其出口的压力油接负载时还要去作功,因此希望液流流经阀口的压力损失越小越好,也就是要求顺序阀完全开启。

根据这一特点,对顺序阀的性能要求如下[1]:(1)调定压力　顺序阀通过公称流量时所调定的最高进口压力。

(2)公称压力　顺序阀进出口允许的最高工作压力。

(3)公称流量　顺序阀全开时,推荐的最大流量。

(4)启闭特性　顺序阀进口压力上升到调定45压力之前,阀口将部分开启(此时的压力称为开启压力)并有溢流,进口压力达到调定压力时,阀口全开。

调压手柄
直动式顺序阀是作用在阀芯上的主油路液
压力与调压弹簧力直接相平衡的顺序阀。
阀芯 调压弹簧 泄油口 出油口
出油口
调 压 弹 簧
进油口
泄油口
进油口
顺序阀的符号
测压柱塞
顺序阀 (内控外泄)
外控顺序阀 (外控外泄)
背压阀 (内控内泄)
卸荷阀 (外控内泄)
单向顺序阀有内外控之分。若将出油口 接通油箱，且将外泄改为内泄，即可作平 衡阀用，使垂直放置的液压缸不因自重而 下落。把外控式顺序阀的出油口接通油箱， 且将外泄改为内泄，即可构成卸荷阀。
二、顺序阀的应用
用于顺序控制两个以上的行元件
与单向阀组成平衡阀
顺序阀作背压阀用的系统
此时顺序阀的 作用是保证控制油 路具有一定的压力， 防止液压泵卸荷时 (换向阀处于图示 状态)，减压阀的 进油口油压为零， 无减压油输出，不 能控制换向阀的动 作。
顺序阀作卸荷阀用的系统
项目五 压力阀的使用与维护
任务三 顺序阀的使用与维护
一、顺序阀的工作原理
顺序阀是以压力为控制信号，在一定的控制 压力作用下能自动接通或断开某一油路的压力阀。 根据控制方式的不同可分为两类：一是直接 利用阀进油口的压力来控制阀口启闭的内控顺序 阀，简称顺序阀;二是独立于阀进口的外来压力控 制阀口启闭的外控顺序阀，亦称顺序阀。按结构 不同可分为直动式和先导式顺序阀两类。

顺序阀的基本原理
(1)．直动式顺序阀 (1)．直动式顺序阀
(2)．直动式外控式顺序阀 (2)．直动式外控式顺序阀
(3)．先导式顺序阀 (3)．先导式顺序阀
顺序阀的基本应用
• a、控制多个执行元件的顺序动作; 、控制多个执行元件的顺序动作; • b、与单向阀组成平衡阀,保持垂直放置的液 、与单向阀组成平衡阀,
教学用液压元件（顺序阀） 教学用液压元件（顺序阀） 模型库的构建及实体制作
• 本设计分析顺序阀在整个液压系统中
的工作机理，对顺序阀进行实体拆卸， 了解各个部分的制作和作用，然后进 行顺序阀装配图的绘制，为了实现立 体效果，利用Pro/E 体效果，利用Pro/E 、 VRML软件对实 VRML软件对实 体制作动画，使物体按所想的方式飞 行、平移、旋转或按比例缩放，利用 VRML软件制作顺序阀的油路原理图， VRML软件制作顺序阀的油路原理图， 最后构建顺序阀实体模型库。
实体设计
先导式顺序阀实体
先导式顺序阀剖视图
先导式顺序阀爆炸图
直动式顺序阀实体
直动式顺序阀剖视图
直动式顺序阀爆炸图
VRML动画 VRML动画
• VRML(Virtual Reality Modeling
Language)是 Language)是用文本信息描述三维场 景，在Internet网上传输，在本地机上 景，在Internet网上传输，在本地机上 由VRML的浏览器解释生成三维场景， VRML的浏览器解释生成三维场景， 解释生成的标准规范即是VRML规范。 解释生成的标准规范即是VRML规范。
压缸不因自重而下落; 压缸不因自重而下落; • c、用外控顺序阀可在双液压泵供油系统中, 、用外控顺序阀可在双液压泵供油系统中, 当系统所需流量较小时, 当系统所需流量较小时,使大流量液压泵卸 荷; • d、用内控式顺序阀接在液压缸回油路上,产 、用内控式顺序阀接在液压缸回油路上, 生背压以使活塞的运动速度稳定. 生背压以使活塞的运动速度稳定.

溢流阀、减压阀、顺序阀的差异
相同点
种阀都是压力控制阀，他们的工作原理基本相同，都是以压力油的控制压力来使阀口启闭。

不同点
减压阀主要是用来降低液压系统某一分支油路的压力，使分支压力比主油路压力低且稳定，在调定压力的范围内，减压阀也像溢流阀那样是关闭的。

但是随着系统压力的升高当达到减压阀调定的压力时，减压阀打开，部分油液会经过他返回油箱（此时有一定压力的油回油箱，油箱的油温会上升），这一支路的油压是不会上升了。

减压阀起到对本支路的减压与稳压作用。

溢流阀则不同，它装在泵的出口处会保证系统的整体压力稳定且不会超压。

可以说溢流阀是被动工作，而减压阀是主动工作。

三种阀在液压系统中的作用稍有差异，溢流阀起定压溢流，稳压，系统卸荷和安全保护作用。

减压阀起减压与稳压作用。

顺序阀的主要作用有：
1）控制多个元件的顺序动作；
2）用于保压回路；
3）防止因自重引起油缸活塞自由下落而做平衡阀用；
4）用外控顺序阀做卸荷阀，使泵卸荷；
5）用内控顺序阀作背压阀。

溢流阀、减压阀、顺序阀三者的区别
1、控制压力：减压阀是出口压力控制，保证出口压力为定值；溢流阀是进口压力控制，保证进口压力为定值；顺序阀可用进口压力控制，也可用外部压力控制。

2、不工作时阀口状态：减压阀阀口常开；溢流阀阀口常闭；顺序阀阀口常闭。

3、工作时阀口状态：减压阀阀口关小；溢流阀阀口开启；顺序阀阀口开启。

4、泄油口：减压阀有单独的泄油口；顺序阀通常有单独的泄油口；溢流阀弹簧腔的泄露油经阀体内流道内泄至出口。

液压顺序阀工作原理液压顺序阀是液压系统中常用的一种阀门，它主要用于控制液压系统中液压油的流向和压力。

液压系统是利用液体传递能量的系统，它由液压泵、液压缸、液压阀等组成，广泛应用于工程机械、航空航天、冶金、船舶等领域。

液压顺序阀作为液压系统中的重要组成部分，其工作原理对于液压系统的正常运行起着至关重要的作用。

液压顺序阀的工作原理可以简单描述为：根据外部信号控制阀芯的运动，从而改变液压油的流向和压力。

液压顺序阀通常由阀体、阀芯、弹簧、密封件等部件组成。

当液压顺序阀接收到外部信号时，阀芯会受到作用力而产生位移，从而改变阀体内部的液道连接状态，实现液压油的流向和压力的控制。

具体来说，液压顺序阀的工作原理可以分为以下几个方面：1. 流向控制：液压顺序阀可以根据外部信号控制液压油的流向。

当外部信号作用于阀芯时，阀芯会改变阀体内部液道的连接状态，使液压油的流向发生改变。

这样就可以实现液压系统中液压油的流向控制，从而实现液压执行元件的运动控制。

2. 压力控制：液压顺序阀还可以根据外部信号控制液压油的压力。

当外部信号作用于阀芯时，阀芯会改变阀体内部的液道连接状态，从而改变液压油的流通阻力，进而改变液压油的压力。

这样就可以实现对液压系统中液压油压力的控制，从而保证液压系统的正常运行。

3. 自锁功能：液压顺序阀通常具有自锁功能，即在外部信号作用结束后，阀芯会自动保持当前位置不变。

这样可以确保液压顺序阀在外部信号作用结束后，仍能保持原来的液道连接状态，从而保证液压系统的稳定运行。

总的来说，液压顺序阀的工作原理是通过改变阀芯的位置，从而改变阀体内部的液道连接状态，实现对液压油的流向和压力的控制。

液压顺序阀在液压系统中起着至关重要的作用，它能够确保液压系统的正常运行，保证液压执行元件的准确运动，是液压系统中不可或缺的重要组成部分。

JOY梭车顺序阀调节操作要领
JOY梭车顺序阀为液压控制系统关键件，其同时控制梭车转向、制动两项动作，两动作控制油路之间存在互相影响、互相作用的关系。

常见故障类型：
①无转向或转向比较困难；
②无刹车制动或刹车制动不起作用；
③转向、刹车制动压力偏高或偏低问题；
出现上述情况，须对顺序阀进行压力调节处理，常见步骤如下：
（1）启动设备、检查制动压力，确保制动压力在1000PSI，最低不得低于900PSI，最高不得高于1100PSI，即900PSI≤制动压力值≤1100PSI，因随着设备动作，液压系统有升温，制动压力也会随之升高，最好调节在1000PSI值；
（2）调节顺序阀的两个阀芯，使转向阀能灵活动作、不卡顿不迟滞，制动压力保持在1000PSI，调整好后拧紧阀芯锁母；
（3）因两个阀芯成三角形布置，需同时调整，以确保转向、制动压力值；
（4）随着底板起伏，梭车震动，定期检查锁母有无松动，出现松动的及时调整恢复压力，也可能因为梭车超负荷作业导致系统超温，阀的动作卡顿，出现该问题，按照上述要领重新调节顺序阀；
（5）建议区队除熟悉或者会准确调节顺序阀的操作工进行操作外，其余人员不要随意调节顺序阀，避免因为其中某路压力不足或过高，导致另外一项动作无法实现。
