单向顺序阀和平衡阀的区别单项顺序阀和平衡阀的区别“平衡阀也称限速锁，是一种外控内泄式单向顺序阀，由1个单向阀和1个顺序阀合并在一起使用。
”笔者认为这是一种不严谨的说法，其实两者是不能等同的，本文通过两种阀的具体结构和工作原理来说明单项顺序阀和平衡阀的区别。
1 单项顺序阀的结构及工作原理外控单项顺序阀的结构图如图1所示，其工作原理是控制油口X的压力油经控制油路4.2作用于先导阀2中的控制活塞5上，同时油口A的压力油经节流孔6作用于主阀芯7的弹簧加载侧，当油口X的压力小于弹簧8的设定值时，主阀芯7关闭，A口到B口油路切断;当油口X的压力超过弹簧8的设定值时，控制活塞5克服弹簧8向右移动，油液可经过节流孔9和孔16从主阀芯7的弹簧加载侧流入弹簧腔17，主阀芯7弹簧加载侧的压力峰值下降，打开主阀芯7，油液可以最小的压力损失从油口A流入油口B。
弹簧腔17中的控制油经油路14或15无压排入油箱，单向阀3用于油口B至A自由回流。
图1 外控单向顺序阀的结构图2 平衡阀的结构及工作原理外控平衡阀的结构图如图2所示，其工作原理是当液流从A口至B口时为自由流动，此时主阀芯2被打开，液流从B口流向A口时，当控制油口X的压力小于设定的控制压力时，则主阀芯2在油口B中的负载压力和腔8内的弹簧力作用下被直接关闭，起到单向截止功能;当控制油口X的压力达到或超过设定的控制压力时，主阀芯2打开，在控制活塞4的作用下，先导阀3脱离锥阀座并使阀腔8中的油液经油孔和A口与回油连接，同时由B口作用在腔8的负载压力随先导阀芯3在主阀芯中的轴向移动而切断。
主阀芯2卸压，同时控制活塞4的右端顶在主阀芯2上，控制活塞4的左端面紧靠在阻尼活塞5的凹面上。
此时，打开B到A所需的X口先导压力只与阀腔9中的弹簧力有关。
随着主阀芯2的右移开启，调节流量的开口面积逐渐增大(开口面积是由阀套中的径向孔和主阀芯2开启时形成的)，开口面积、X口控制压力和开口压差之间形成动态平衡关系，决定了通过B到A的流量基本不变。
各种液压控制阀图型符号和功用一、方向控制阀：名称功用职能符号说明单向阀允许液流单向通过，反向被截止。
液控单向阀既有单向止回作用又能使阀在控制油的控制下实现阀的反向开启。
双向液压锁当两条进口油路无油压，两条出口油路被锁闭。
当一条进口油路有油压，另一条油路双向导通。
换向阀用于将两个或两个以上的油口接通或切断改变液流方向。
人力控制按扭式拉钮式按—拉式手柄式踏板式双向踏板式一般符号机械控制顶杆式可变行程式弹簧式滚轮式电气控制单作用电磁式双作用电磁式比例电磁式比例双电磁式例：三位四通Y型弹簧复位双作用电磁阀压力控制加压或卸压控制差动控制例子：三位四通O型弹簧复位液动阀先导控制加压控制液动式（外控）二级（内控内泄）电液式（外控）例子：三位四通O型外控电液阀卸压控制液动式（内泄控制）（外泄控制）电液式（外控外泄）反馈控制一般符号梭阀有两个进口和一个公共出口，在进口压力的作用下，出口自动地与其中一个进口接通的阀。
或门型与门型二、压力控制阀：名称功用职能符号说明溢流阀控制阀的进口压力的压力阀。
直动型溢流阀先导型溢流阀先导型电磁溢流阀卸荷溢流阀一般符号减压阀使流经阀的油液节流降压，以便从系统中分出油压较低的支路。
直动型减压阀先导型减压阀定比减压阀定差减压阀一般符号顺序阀用油压信号控制油路接通或隔断的阀，常用来自动控制油缸或油马达的动作顺序。
直动型直控顺序阀直动型外控顺序阀先导型顺序阀单向顺序阀（平衡阀）一般符号卸荷阀使油泵或油路卸荷（卸压），减小功率消耗。
顺序阀和先导型溢流阀都可以作为卸荷阀使用。
名称功用职能符号说明节流阀靠改变阀的开度来改变通流面积，从而控制流量，借以控制执行机构的运动速度。
不可调节流阀可调节流阀单向节流阀油压差、油温、油的状况、节流口堵塞影响流量的稳定性。
调速阀（普通型调速阀）提供稳定的流量使执行元件运动速度稳定。
普通型调速阀温度补偿型调速阀轻载时功率损耗比溢流节流阀大，油液发热程度较大。
溢流节流阀提供稳定的流量使执行元件运动速度稳定。
1。

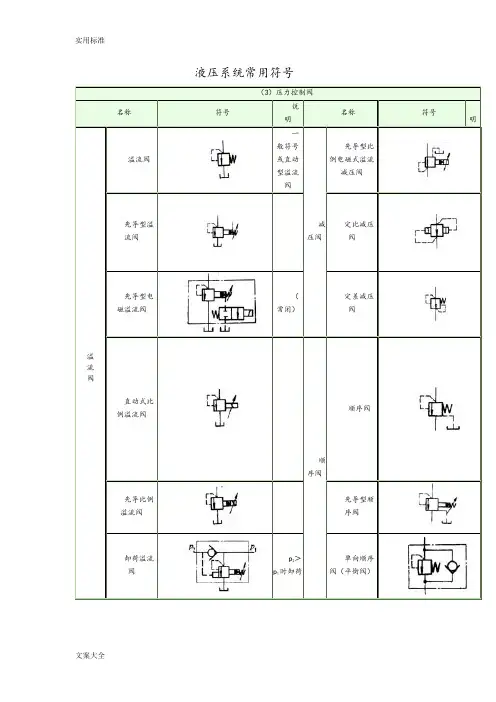

溢流阀图型符号 2.减压阀图型符号名称符号说明名称符号说明溢流阀一般符号或直动型溢流阀减压阀一般符号或直动型减压阀先导型溢流阀先导型减压阀先导型电磁溢流阀（常闭）溢流减压阀直动式比例溢流阀先导型比例电磁式溢流减压阀先导比例溢流阀定比减压阀减压比1/3卸荷溢流阀p2〉p1时卸荷定差减压阀3．顺序阀图形符号4。
卸荷阀图形符号名称符号说明名称符号说明顺序阀一般符号或直动型顺序阀卸荷阀一般符号或直动型卸荷阀先导型顺序阀先导型电磁卸荷阀p1〉p2单向顺序阀（平衡阀)１.单项阀图型符号 2。
液控单向阀图型符号名称符号说明名称符号说明单向阀详细符号减压阀一般符号或直动型减压阀单向阀简化符号（弹簧可省略）先导型减压阀先导型电磁溢流阀（常闭)溢流减压阀双向溢流阀直动式，外部泄油直动式比例溢流阀先导型比例电磁式溢流减压阀先导比例溢流阀定比减压阀减压比1/3卸荷溢流阀ｐ2〉p1时卸荷定差减压阀双向溢流阀直动式,外部泄油1.单项阀图型符号2。
液控单向阀图型符号名称符号说明名称符号说明单向阀详细符号减压阀一般符号或直动型减压阀单向阀简化符号(弹簧可省略)先导型减压阀先导型电磁溢流阀(常闭)溢流减压阀直动式比例溢流阀先导型比例电磁式溢流减压阀先导比例溢流阀定比减压阀减压比１/3卸荷溢流阀p2〉p1时卸荷定差减压阀双向溢流阀直动式,外部泄油。
顺序阀图一：油从泵出来，进换向阀处，两个换向阀可以单控制，如1、左换向阀使油缸伸出，在压力一定时可以打开顺序阀，可以通过右边换向阀控制右边油缸伸缩；2、左边换向阀在使油缸缩回时，顺序阀在关闭状态，右边的换向阀只能缩回不能伸出。
图二：油从泵出来到换向阀，换向阀在平行位时，左缸先伸出，右缸后伸出。
换向阀在交叉位，都可缩回，不过内部阻力小的缩回的快。
中位停止。
科技名词定义中文名称：顺序阀英文名称：sequence valve;priority valve定义：以控制压力来使阀口启闭, 从而控制执行元件实现预定顺序动作的阀。
所属学科：机械工程（一级学科）；传动（二级学科）；液压传动（三级学科）本内容由全国科学技术名词审定委员会审定公布顺序阀（Sequence Valve）是在具有二个以上分支回路的系统中，根据回路的压力等来控制执行元件动作顺序的阀。
根据控制压力来源的不同，它有内控式和外控式之分。
其结构也有直动型和先导型之分。
图1.顺序阀工作原理图 a.闭合状态 b.开启状态工作原理：顺序阀是依靠气路中压力的作用而控制执行元件按顺序动作的压力控制阀，如图1所示，它根据弹簧的预压缩量来控制其开启压力。
当输入压力达到或超过开启压力时，顶开弹簧，于是户到A才有输出；反之A无输出。
顺序阀一般很少单独使用，往往与单向阀配合在一起，构成单向顺序阀。
图2所示为单向JI匝序阀的工作原理图。
当压缩空气由左端进入阀腔后，作用于活塞3上的气压力超过压缩弹簧3上的力时，将活塞顶起，压缩空气从户经A输出，见图2(a)，此时单向阀4在压差力及弹簧力的作用下处于关闭状态。
反向流动时，输入侧变成排气口，输出侧压力将顶开单向阀4由O口排气，见图2(b) 。
调节旋钮就可改变单向顺序阀的开启压力，以便在不同的开启压力下，控制执行元件的顺序动作。
图2.单向顺序阀的工作原理 a.关闭状态 b.开启状态顺序阀的性能与溢流阀基本相同，但由于功能的不同，对顺序阀还有其特殊的要求：（1）为了使执行元件准确实现顺序动作，要求顺序阀的调压精度高，偏差小；（2）为了顺序动作的准确性，要求阀关闭时内泄漏量小；（3）对于单向顺序阀，要求反向压力损失及正向压力损失值均应较小。
单向顺序阀的工作原理
单向顺序阀是一种常用的液压控制元件，它在液压系统中起到了非常重要的作用。
在液压系统中，单向顺序阀通常被用来控制流体的流向和流量，保证系统的正常运行。
下面我们将详细介绍单向顺序阀的工作原理。
首先，单向顺序阀由阀体、阀芯、弹簧等部件组成。
当液压油进入单向顺序阀时，阀芯会受到液压力的作用而移动，从而改变阀体内部的通道结构，控制液体的流动方向和流量。
其次，单向顺序阀的工作原理是基于液压力的作用。
当液压油的压力超过阀芯
上的弹簧压力时，阀芯会被推动，使得阀体内部的通道打开，液压油可以顺利流动。
反之，当液压油的压力低于弹簧压力时，阀芯会被弹簧推回原位，阀体内部的通道关闭，液压油无法流动。
再次，单向顺序阀还可以通过控制阀芯的移动位置来调节液压系统的流量大小。
当阀芯移动到不同的位置时，阀体内部的通道大小也会有所变化，从而影响液压油的流动速度和流量大小。
最后，单向顺序阀的工作原理还包括了对液压油的压力控制。
通过调节阀芯的
位置和弹簧的压力，可以实现对液压系统中液压油的压力进行精确控制，保证系统的正常运行。
总之，单向顺序阀的工作原理是基于液压力的作用，通过控制阀芯的移动位置
和弹簧的压力来实现对液压系统中液压油流向、流量和压力的控制。
它在液压系统中起着至关重要的作用，保证系统的正常运行和安全性。
希望本文能够帮助大家更好地理解单向顺序阀的工作原理。
单向顺序阀的工作原理单向顺序阀是一种常用的液压控制元件，它具有简单的结构和可靠的工作原理，广泛应用于工程机械、农业机械、航空航天等领域。
单向顺序阀的工作原理主要包括阀芯、阀座、弹簧、阀体等部件，下面我们来详细介绍一下单向顺序阀的工作原理。
首先，单向顺序阀的工作原理是基于流体力学原理的。
当液压油进入单向顺序阀时，首先要克服阀芯和阀座之间的弹簧力，当液压油压力大于弹簧力时，阀芯就会打开，液压油就可以顺利通过单向顺序阀，从而实现液压系统的正常工作。
其次，单向顺序阀的工作原理还与阀芯和阀座的密封性有关。
阀芯和阀座之间的密封性能直接影响着单向顺序阀的工作效果。
如果阀芯和阀座之间存在泄漏现象，就会导致液压系统的压力下降，甚至无法正常工作。
因此，单向顺序阀的阀芯和阀座必须具有良好的密封性能，以确保液压系统的正常工作。
再次，单向顺序阀的工作原理还与弹簧的弹性有关。
弹簧的弹性决定了单向顺序阀的开启和关闭压力。
当液压油的压力超过弹簧的弹性限度时，阀芯就会打开，液压油就可以顺利通过单向顺序阀；当液压油的压力低于弹簧的弹性限度时，阀芯就会关闭，从而实现液压系统的压力控制。
最后，单向顺序阀的工作原理还与阀体的结构有关。
阀体的结构决定了单向顺序阀的安装方式和使用环境。
一般来说，单向顺序阀的阀体都具有较强的耐压性和耐腐蚀性，以适应不同的工作环境和工作压力。
总之，单向顺序阀的工作原理是基于流体力学原理的，它通过阀芯、阀座、弹簧、阀体等部件的协调配合，实现液压系统的压力控制和流量控制。
同时，单向顺序阀的密封性、弹性和结构也直接影响着其工作效果和使用寿命。
因此，在选用和使用单向顺序阀时，需要充分了解其工作原理，以确保液压系统的正常工作和安全运行。
单向阀、液控单向阀、梭阀的的图形符号原理
方向控制阀
方向控制阀，我们从字面的意思上就能看出方向控制阀是控制元件运动方向的阀。
从本质上讲，它是利用阀心和阀体间相对位置的改变来实现阀内部某些油路的接通和断开，以满足液压系统中各换向功能的要求。
这个方向阀也是一个液压开关，能够关闭油路，能够使系统换向。
方向控制阀可分为单向阀和换向阀两类。
一、单向阀，二、换向阀
P43
单向阀
单向阀结构
单向阀图形符号
单向阀是单向导通的阀，另一个方向关闭。
能够防止液压油反向流动。
单向阀的符号也很简单，中间的圆圈代表单向阀中的钢球，下面的V字形代表阀密封面，钢球和V形密封面共同作用形成了单向阀。
液控单向阀
液控的意思就是直接压力控制，用油压直接作用在单向阀上，当虚线在单向阀的上面时，虚线接油箱，单向阀才能打开，当虚线接到单向阀下面时，下图，油压P3和P2比较，P3>P2时，单向阀打开。
液控单向阀符号
液压锁符号
当P1和P3断油时，P2和P4的压力将单向阀反向锁紧，这就是液压锁的原理。
梭阀
梭阀图形符号
梭阀是一个选择逻辑阀，当P2通油时，钢球将P1口封死，P2与P3接通。
当P1通油时，钢球将P2口封死，P1与P3接通。
这就是梭阀的原理，一般来说梭阀经常与制动马达配合使用。
