顺序阀工作原理顺序控制系统是一种常见的控制方式，它利用顺序阀对不同部件进行控制来实现控制系统的顺序控制。
顺序阀是一种重要的控制元件，本文将介绍顺序阀的工作原理。
一、顺序阀定义和分类顺序阀又称为逻辑阀或方向控制阀，它通过控制阀芯的运动方向和位置改变液路的通断，从而实现对液压油的顺序控制。
顺序阀按照不同的控制方式可以分为机械控制、电气控制和液压控制三种类型。
1. 机械控制顺序阀机械控制顺序阀是一种通过机械元件控制阀芯运动的顺序阀。
它是由控制阀芯、机械撑杆和机械动力部件组成，机械撑杆通过调整机械动力部件的位置来控制阀芯的运动方向和位置。
2. 电气控制顺序阀电气控制顺序阀是一种通过电磁铁控制阀芯运动的顺序阀。
电气控制顺序阀通常由电磁铁、阀芯、弹簧和机械撑杆等部件组成，电磁铁可以通过通电来改变阀芯的运动方向和位置。
3. 液压控制顺序阀液压控制顺序阀是一种通过液压元件控制阀芯运动的顺序阀。
液压控制顺序阀包括油路、阀芯、机械撑杆和控制阀等部件，通过改变控制阀的动作来控制液压油的流动方向和通断。
二、顺序阀的工作原理顺序阀通过控制阀芯的位置和运动方向来控制油路的开闭和液动部件的工作顺序，实现系统的顺序控制。
其工作原理可简单描述为：阀芯运动→油路开闭→动作顺序控制。
1. 阀芯运动顺序阀的阀芯通常是移动型的，当控制信号传输到顺序阀时，阀芯会受到控制力的作用开始运动。
不同控制方式的顺序阀阀芯运动特点不同，但都需要控制力的作用才能运动。
2. 油路开闭当阀芯开始运动时，将会改变液路的开闭状态。
其原理是通过阀芯的运动方向和位置，改变液体流动的通道，控制液压油从一个油路进入另一个油路，在不同的液动部件中产生不同的液压动力。
3. 动作顺序控制顺序阀的最终目的是实现系统的动作顺序控制，通过控制阀芯的运动和液路的开闭状态，控制不同的液动部件按照特定的顺序工作。
不同的液动部件需要通过顺序阀来实现相应的动作，确保整个系统的工作顺序正确无误。
液压阀工作原理及动画
液压阀由阀体、阀芯和阀座组成。
液体通过液压泵或液压缸产生压力，并进入液压阀。
根据阀芯的运动和阀芯与阀座的接触情况，液体的流动方向、压力和流量得以调节。
液压阀的工作原理主要可分为以下几个步骤：
1.阀芯位置检测：阀芯通过弹簧或液动力平衡来处于初始位置，阀芯
的位置会影响液体流动的通路和阀门的状态。
2.压力调节：当液体通过阀芯和阀座之间的通道时，液体压力与阀芯
的位置有关。
在液压阀的后端设置一个压力调节阀，可以通过调整该阀的
位置来控制液体的压力。
3.流量控制：液体在经过阀芯和阀座之间的通道时，可以通过调整阀
芯的升降来控制液体的流量。
阀芯的升降由液压缸或电动机驱动。
4.方向控制：液体的流动方向可以通过调整阀芯与阀座之间的接触情
况来实现。
当阀芯与阀座接触时，液体被封闭在阀体内，无法流动。
当阀
芯与阀座分离时，液体可以自由流动。
液压阀的动画可以更加直观地展示其工作原理。
在液压阀的动画中，
可以清晰地看到液压泵产生的压力液体进入液压阀，经过阀芯和阀座之间
的通道，最终控制液体的压力、流量和方向。
液压阀动画还可以展示液压
阀的具体构造和工作过程。
通过液压阀的工作原理及动画，我们可以更好地理解液压系统的运行
机制，并掌握液压系统的控制方法。
对于液压系统的设计、维修和故障排
除都有着重要的参考价值。

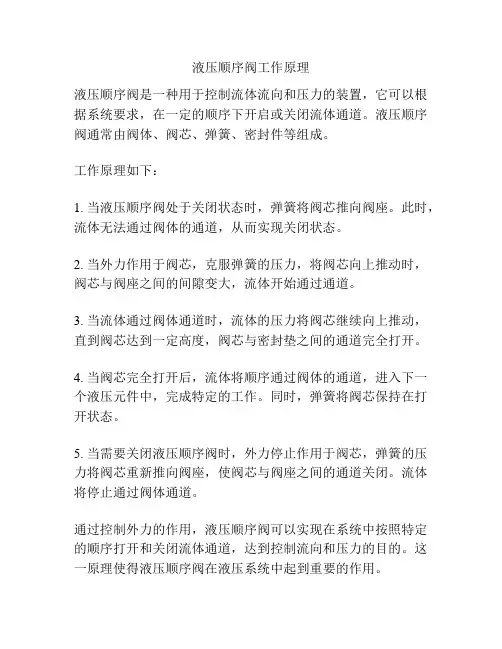

液压顺序阀工作原理
液压顺序阀是一种用于控制流体流向和压力的装置，它可以根据系统要求，在一定的顺序下开启或关闭流体通道。
液压顺序阀通常由阀体、阀芯、弹簧、密封件等组成。
工作原理如下：
1. 当液压顺序阀处于关闭状态时，弹簧将阀芯推向阀座。
此时，流体无法通过阀体的通道，从而实现关闭状态。
2. 当外力作用于阀芯，克服弹簧的压力，将阀芯向上推动时，阀芯与阀座之间的间隙变大，流体开始通过通道。
3. 当流体通过阀体通道时，流体的压力将阀芯继续向上推动，直到阀芯达到一定高度，阀芯与密封垫之间的通道完全打开。
4. 当阀芯完全打开后，流体将顺序通过阀体的通道，进入下一个液压元件中，完成特定的工作。
同时，弹簧将阀芯保持在打开状态。
5. 当需要关闭液压顺序阀时，外力停止作用于阀芯，弹簧的压力将阀芯重新推向阀座，使阀芯与阀座之间的通道关闭。
流体将停止通过阀体通道。
通过控制外力的作用，液压顺序阀可以实现在系统中按照特定的顺序打开和关闭流体通道，达到控制流向和压力的目的。
这一原理使得液压顺序阀在液压系统中起到重要的作用。
液压顺序阀工作原理
液压顺序阀是一种重要的液压控制元件，常用于控制液压系统中的液压顺序或优先顺序。
其工作原理如下：
1. 结构：液压顺序阀由阀体、阀芯以及控制元件组成。
阀体上设有进油口、回油口以及控制腔口，阀芯安装在阀体内部，可沿轴向移动。
2. 工作原理：当液压系统施加压力时，油液通过进油口进入阀体，并进入阀芯控制腔口。
3. 初始状态：当液压系统尚未施加压力时，阀芯处于初始状态，回油口关闭。
油液通过阀体进入阀芯控制腔口，使得阀芯受到压力的作用而向左移动，关闭回油口。
4. 排序功能：当液压系统施加压力时，压力油液通过进油口进入阀体，并进入阀芯控制腔口。
由于控制腔口的压力较高，使得阀芯受到压力力的作用而向右移动。
同时，油液从阀芯上的小孔流入回油口，完成排序功能。
5. 动作触发：当液压系统中的阀芯处于排序状态时，当液压系统中的某个元件需要动作时，该元件所在的行程管路的液压力会逐渐升高。
当压力达到阀芯对应行程的设定值时，阀芯会因压力作用而开始移动，打开回油口，使液压力得到释放。
通过以上工作原理，液压顺序阀可以实现液压系统中元件的有序动作，起到控制和调节液压力的作用。
溢流阀减压阀顺序阀的异同点溢流阀、减压阀和顺序阀都是常见的液压控制元件，它们在液压系统中都有着重要的作用。
虽然它们各自的功能不同，但也有一些相似之处。
一、溢流阀溢流阀是一种用于限制系统最大工作压力的液控元件。
当系统压力超过设定值时，溢流阀会打开通道，使液体从高压侧回流到低压侧或油箱中，以保持系统稳定工作。
溢流阀还可以用于调节系统的最大工作压力，并且可以根据需要安装在单向阀或其他液控元件中。
二、减压阀减压阀是一种用于保持系统稳定工作压力的液控元件。
当系统工作压力超过设定值时，减压阀会自动调节通道大小，将多余的油液回流到低压侧或油箱中，以保持系统稳定工作。
减压阀还可以用于调节系统的最大工作压力，并且可以根据需要安装在单向阀或其他液控元件中。
三、顺序阀顺序阀是一种用于保证液压系统中各个执行元件按照设定的顺序依次工作的液控元件。
顺序阀可以根据需要设置多个工作通道，每个通道都有一个设定的启动压力值。
当第一个工作通道达到设定压力时，顺序阀会自动打开第二个工作通道，以此类推。
顺序阀还可以用于控制系统的流量分配，并且可以根据需要安装在其他液控元件中。
以上是对溢流阀、减压阀和顺序阀的基本介绍，接下来将重点介绍它们之间的异同点。
一、相同点1. 都是液压控制元件，用于保持或限制系统的工作压力和流量。
2. 都可以根据需要安装在单向阀或其他液控元件中。
3. 都可以用于调节系统的最大工作压力。
二、不同点1. 功能不同溢流阀主要用于限制系统最大工作压力，减压阀主要用于保持系统稳定工作压力，而顺序阀主要用于保证液压系统中各个执行元件按照设定的顺序依次工作。
2. 工作原理不同溢流阀和减压阀的工作原理都是通过自动调节通道大小，将多余的油液回流到低压侧或油箱中，以保持系统稳定工作。
而顺序阀的工作原理是通过设置多个工作通道，每个通道都有一个设定的启动压力值，当第一个工作通道达到设定压力时，顺序阀会自动打开第二个工作通道。
3. 适用范围不同溢流阀和减压阀适用于各种液压系统，包括工业、农业、建筑、航空等领域。
顺序阀的名词解释
一、定义
顺序阀是一种流体控制阀门，用于控制流体在管道中的流动方向和压力。
顺序阀通常由阀体、阀座、阀瓣和弹簧等部件组成，可以实现流体的单向流动和压力控制。
二、工作原理
顺序阀的工作原理是基于阀瓣的升降运动来控制流体的流动。
当流体从进口进入顺序阀时，由于阀瓣的重力和弹簧的弹力作用，使得阀瓣关闭，流体无法通过。
当流体压力逐渐增加时，弹簧被压缩，阀瓣逐渐升起，流体开始通过顺序阀。
当流体达到一定压力时，阀瓣完全升起，流体就可以顺畅地流出。
反之，当流体从出口流出时，阀瓣逐渐下降，最终关闭，从而实现了单向流动和压力控制的目的。
三、应用领域
顺序阀广泛应用于各种流体控制系统中，如气动、液压和润滑系统等。
其主要应用领域包括:
1. 机械工业：机床、机器人、自动化设备等。
2. 航空航天：飞机、火箭、航空器等。
3. 汽车工业：汽车制动系统、转向系统、发动机等。
4. 医疗设备：医疗器械、手术室设备、监护设备等。
5. 电子工业：电子生产线、半导体设备、光学设备等。
四、重要性
顺序阀在流体控制系统中起着至关重要的作用。
它可以精确控制
流体的流动方向和压力，保证系统的正常工作和安全性。

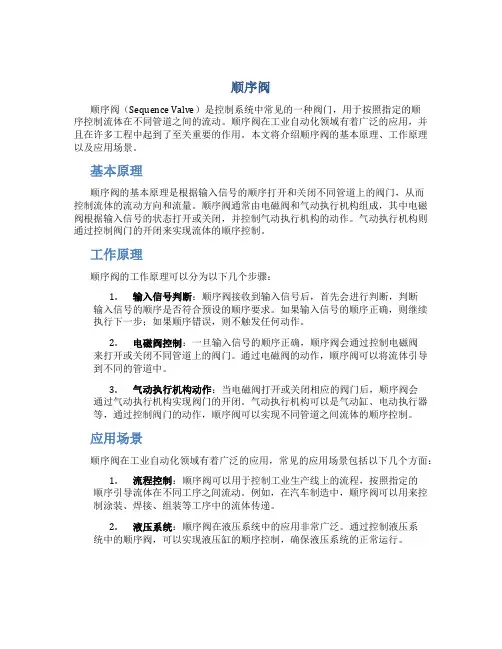

顺序阀顺序阀（Sequence Valve）是控制系统中常见的一种阀门，用于按照指定的顺序控制流体在不同管道之间的流动。
顺序阀在工业自动化领域有着广泛的应用，并且在许多工程中起到了至关重要的作用。
本文将介绍顺序阀的基本原理、工作原理以及应用场景。
基本原理顺序阀的基本原理是根据输入信号的顺序打开和关闭不同管道上的阀门，从而控制流体的流动方向和流量。
顺序阀通常由电磁阀和气动执行机构组成，其中电磁阀根据输入信号的状态打开或关闭，并控制气动执行机构的动作。
气动执行机构则通过控制阀门的开闭来实现流体的顺序控制。
工作原理顺序阀的工作原理可以分为以下几个步骤：1.输入信号判断：顺序阀接收到输入信号后，首先会进行判断，判断输入信号的顺序是否符合预设的顺序要求。
如果输入信号的顺序正确，则继续执行下一步；如果顺序错误，则不触发任何动作。
2.电磁阀控制：一旦输入信号的顺序正确，顺序阀会通过控制电磁阀来打开或关闭不同管道上的阀门。
通过电磁阀的动作，顺序阀可以将流体引导到不同的管道中。
3.气动执行机构动作：当电磁阀打开或关闭相应的阀门后，顺序阀会通过气动执行机构实现阀门的开闭。
气动执行机构可以是气动缸、电动执行器等，通过控制阀门的动作，顺序阀可以实现不同管道之间流体的顺序控制。
应用场景顺序阀在工业自动化领域有着广泛的应用，常见的应用场景包括以下几个方面：1.流程控制：顺序阀可以用于控制工业生产线上的流程，按照指定的顺序引导流体在不同工序之间流动。
例如，在汽车制造中，顺序阀可以用来控制涂装、焊接、组装等工序中的流体传递。
2.液压系统：顺序阀在液压系统中的应用非常广泛。
通过控制液压系统中的顺序阀，可以实现液压缸的顺序控制，确保液压系统的正常运行。
3.给排水系统：在大型建筑物的给排水系统中，顺序阀可以用于控制不同水源之间的切换，确保正常供水和排水。
例如，在高层建筑的消防给水系统中，顺序阀可以用于切换备用水泵的启停。
4.能源系统：顺序阀在能源系统中也有重要的应用。

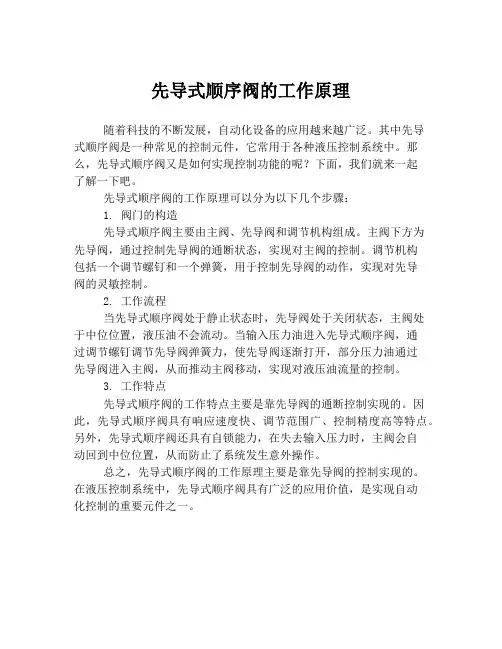

先导式顺序阀的工作原理
随着科技的不断发展，自动化设备的应用越来越广泛。
其中先导
式顺序阀是一种常见的控制元件，它常用于各种液压控制系统中。
那么，先导式顺序阀又是如何实现控制功能的呢？下面，我们就来一起
了解一下吧。
先导式顺序阀的工作原理可以分为以下几个步骤：
1. 阀门的构造
先导式顺序阀主要由主阀、先导阀和调节机构组成。
主阀下方为
先导阀，通过控制先导阀的通断状态，实现对主阀的控制。
调节机构
包括一个调节螺钉和一个弹簧，用于控制先导阀的动作，实现对先导
阀的灵敏控制。
2. 工作流程
当先导式顺序阀处于静止状态时，先导阀处于关闭状态，主阀处
于中位位置，液压油不会流动。
当输入压力油进入先导式顺序阀，通
过调节螺钉调节先导阀弹簧力，使先导阀逐渐打开，部分压力油通过
先导阀进入主阀，从而推动主阀移动，实现对液压油流量的控制。
3. 工作特点
先导式顺序阀的工作特点主要是靠先导阀的通断控制实现的。
因此，先导式顺序阀具有响应速度快、调节范围广、控制精度高等特点。
另外，先导式顺序阀还具有自锁能力，在失去输入压力时，主阀会自
动回到中位位置，从而防止了系统发生意外操作。
总之，先导式顺序阀的工作原理主要是靠先导阀的控制实现的。
在液压控制系统中，先导式顺序阀具有广泛的应用价值，是实现自动
化控制的重要元件之一。
液压顺序阀工作原理
液压顺序阀是一种可以调节液压系统流量和压力的控制阀。
它通常由针阀、阀座、阀芯和弹簧组成。
液压顺序阀的工作原理是利用阀芯上的阀座和弹簧来控制液压流动的方向和阀门的开闭状态。
当液压系统的液压流经顺序阀时，流体压力会作用于阀芯上的阀座。
通过调整阀芯的位置，可以改变阀座的开口大小，从而控制流体的流量和压力。
当液压系统的压力低于阀芯上的弹簧压力时，弹簧将阀芯压力关闭，阻止液压流动。
当系统的压力超过阀芯上的弹簧压力时，压力将推开阀芯，使阀门打开，允许液压流经。
通过调整阀芯的位置，可以改变阀门的开启和关闭时机，从而实现流量和压力的控制。
液压顺序阀通常应用于需要控制液压流量和压力的系统中，例如液压机械、工程机械和汽车制动系统等。
它的工作原理简单可靠，能够满足液压系统在不同工况下的需求，提高系统的工作效率和安全性。
顺序阀新型顺序阀及其应⽤[摘要]简要介绍了两种新型顺序阀——常开式和复合式顺序阀的结构、原理、特点和它们在组合机床液压系统中的应⽤。
[关键词]顺序阀; 常闭式; 常开式; 复合式; 组合机床; 液压系统1 新型顺序阀的结构原理顺序阀的功⽤是利⽤液压系统中的压⼒变化来控制油路的通断, 从⽽实现多个液压元件按⼀定的顺序动作。
顺序阀按结构分为直动型和先导型; 按控制油来源⼜有内控式和外控式;还可以按常态时油⼝的连通状态进⾏分类, 可分为常闭式( 已有顺序阀) 、常开式和复合( 新型顺序阀, 本⽂将介绍) ; 内控式还可以以控制油来⾃进油⼝还是出油⼝之别, 可进油⼝控制式和出油⼝控制式。
图1( a) 所⽰为⼀般顺序阀的结构原理图, 常态时, 油⼝A B 不通, 本⽂称之为常闭式。
图2( a) 所⽰为新型顺序阀的结构原理图之⼀, 常态时, 油⼝A 与B 相通, 本⽂称之为常开式。
图3( a) 所⽰为新型顺序的结构原理图之⼆, 常态时, 油A与B 不通, ⽽A 与C 油⼝相通, 本⽂称之为复合式。
这三种顺序阀, 当压⼒油由进油⼝A 阀体4 和下盖7 的⼩孔流到控制活塞6 的下⽅, 使阀芯5 受到⼀个向上的推⼒作⽤。
当进油⼝油压较低时, 阀芯在弹簧2 的作⽤下处于下部位置, 此时进出油⼝: 在图1( a) 中, A、B不通; 在图2( a) 中, A、B 连通;在图3( a)中, A、B 不通, A、C 连通。
当进⼝油压增⼤到预调的数值以后, 阀芯底部受到的推⼒⼤于弹簧⼒, 阀芯上移, 此时进出油⼝: 在图1( a) 中, A、B 连通; 在图2( a)中, A、B 不通; 在图3( a) 中, A、B 连通, 同时A、C 不通;压⼒油就从连通的油⼝流过顺序阀。
可以⽤调压螺钉1 移动顺序阀的阀芯来调节压⼒的⼤⼩。
在这些阀中, 控制活塞的直径很⼩, 因⽽阀芯受到的向上推⼒不⼤, 所⽤的平衡弹簧就不需太硬, 这样,可以使阀在较⾼的压⼒下⼯作( 最⼤控制压⼒可达7MPa) 。
顺序动作回路顺序动作回路的作用是保证执行元件按照预定的先后次序完成各种动作。
按照控制方式不同，可以分为行程控制和压力控制两种。
1.行程控制顺序动作回路图7.32为行程阀控制的动作回路，在图示状态下，1, 2两油缸活塞均在左端。
当推动手柄，使阀3左位工作，缸1的活塞右行，完成动作①;当缸1的活塞运动到终点后挡块压下行程阀4,缸2右行，完成动作②;手动换向阀C复位后，实现动作③;随着挡块的后移，阀4复位，缸2活塞退回，实现动作④。
利用行程阀控制的优点是位置精度高、平稳可靠;缺点是行程和顺序不容易更改。
小型液压机图7. 33为行程开关控制的动作回路，框架式液压机，在图示状态下，1, 2两油缸活塞均在左端。
电磁阀1YA 通电时使阀左位工作，缸I的活塞右行，完成动作①;当缸1的活塞运动到终点后触动行程开关2S，使电磁阀2YA通电换到左位，缸2的活塞右行，完成动作②;当缸2的活塞运动到终点后触动行程开关4S，电磁阀1YA断电复位，实现动作③;油缸1的活塞运动到终点后触动行程开关15，电磁阀2YA断电复位，缸2的活塞退回实现动作④。
行程开关控制的顺序动作回路优点是位置精度高，调整方便，且可以更改顺序，所以应用较广，适合于工作循环经常要更改的场合。
2.压力控制顺序动作回路利用液压系统中的工作压力变化控制各个执行元件的顺序动作是液压系统独具的控制特性。
压力控制的优点是动作灵敏，安装布置比较方便;缺点是可靠性不高，位置精度低。
图7.34为顺序阀控制的动作回路。
当换向阀左位接人回路且顺序阀4的调定压力大于液压缸活塞伸出最大工作压力时，顺序阀4关闭，压力油进人液压缸1的左腔，缸1的右腔经顺序阀3的单向阀回油，实现动作①;当缸1的伸出行程结束到达终点后，压力升高，压力油打开顺序阀4进人液压缸2的左腔，缸2的右腔回油，实现动作②;同样道理，当换向阀右位接人回路且顺序阀3的调定压力大于液压缸活塞缩回最大供油压力时，顺序阀3关闭，压力油进人缸2的右腔，缸2的左腔经顺序阀2的单向阀回油，实现动作③;当液压缸2的缩回行程结束到达终点后，压力升高，压力油打开顺序阀3进人缸1的右腔，缸I的左腔回油，实现动作④。
根据一览旗下液压英才网资深顾问液压袁工分享液压顺序阀工作原理：按工作原理和结构，顺序阀分直动式和先导式两类；按压力控制方式，顺序阀有内控和外控之分。
在顺序阀中装有单向阀，能通过反向液流的复合阀称为单向顺序阀。
一般说来，这种阀使用较多。
1、功能及应用：顺序阀的基本功能是控制多个执行元件的顺序动作，根据其功能的不同，分别称为顺序阀、背压阀、卸荷阀和平衡阀。
顺序阀的性能与溢流阀基本相同，但由于功能的不同，对顺序阀还有其特殊的要求：
a.为了使执行元件准确实现顺序动作，要求顺序阀的调压精度高，偏差小；
b.为了顺序动作的准确性，要求阀关闭时内泄漏量小；
c.对于单向顺序阀，要求反向压力损失及正向压力损失值均应较小。
顺序阀的主要作用有：
a.控制多个元件的顺序动作；
b.用于保压回路；
c.防止因自重引起油缸活塞自由下落而做平衡阀用；
d.用外控顺序阀做卸荷阀，使泵卸荷；
e.用内控顺序阀作背压阀。
2、生产顺序阀产品厂家：国内主要是榆次液压集团有限公司、北京华德液压集团有限公司、上海立新液压件厂等。
国外有美国
Vickers、德国Rexroth等厂家。
3、顺序阀的选用：顺序阀根据装配结构的不同，可以实现不同的回路功能，如溢流阀、顺序阀和平衡阀的功能。
顺序阀的启闭特性如果太差，则流量较大时一次压力过高，回路效率降低。
启闭特性带有滞环，开启压力低于闭合压力，负载流量变化时应予注意。
开启压力过低的阀，再压力低于设定压力时发生前漏，引起执行器误动作。
通过阀的流量远小于额定流量时，产生振动或其他不稳定现象。
此时要再回路上采取措施。
