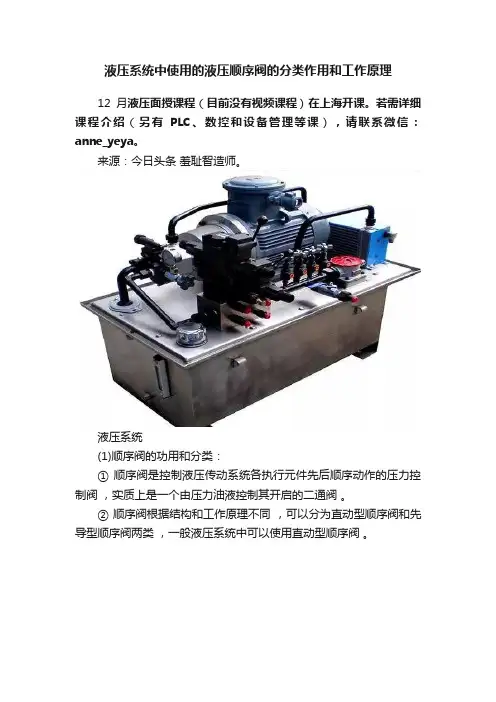

液压系统中使用的液压顺序阀的分类作用和工作原理12月液压面授课程（目前没有视频课程）在上海开课。
若需详细课程介绍（另有PLC、数控和设备管理等课），请联系微信：anne_yeya。
来源：今日头条羞耻智造师。
液压系统(1)顺序阀的功用和分类：① 顺序阀是控制液压传动系统各执行元件先后顺序动作的压力控制阀，实质上是一个由压力油液控制其开启的二通阀。
②顺序阀根据结构和工作原理不同，可以分为直动型顺序阀和先导型顺序阀两类，一般液压系统中可以使用直动型顺序阀。
直动型顺序阀的结构图1(2)直动型顺序阀的结构和工作原理：直动型顺序阀的结构如图1所示，其结构和工作原理都和直动型溢流阀相似。
压力油液自进油口p1进入阀体，经阀芯中间小孔流入阀芯底部油腔，对阀芯产生一个向上的液压作用力。
当油液的压力较低时，液压作用力小于阀芯上部的弹簧力，在弹簧力作用下，阀芯处于下端位置，p1和p2两油口被隔开。
当油液的压力升高到作用于阀芯底端的液压作用力大于调定的弹簧力时，在液压作用力的作用下，阀芯上移，使进油口p1和出油口p2相通，压力油液自p2口流出，可以完成控制另一执行元件的动作。
先导型顺序阀的结构图2(3)先导型顺序阀的结构和工作原理：先导型顺序阀的结构如图2所示，先导型顺序阀的出油口p2通常与另一工作油路连接，该处油液为具有一定压力的工作油液，因此需设置专门的泄油口L，将先导阀Ⅰ溢出的油液输出阀外.先导型顺序阀的阀芯启闭原理与先导型溢流阀相同。
如将出油口 p2 与油箱接通，先导型顺序阀可用做卸荷阀。
(4)顺序阀与溢流阀的主要区别：① 溢流阀出油口连通油箱，顺序阀的出油口通常是连接另一工作油路，因此顺序阀的进、出口处的油液都是压力油。
② 溢流阀打开时，进油口的油液压力基本上是保持在调定压力值附近，顺序阀打开后，进油口的油液压力可以继续升高。
③ 由于溢流阀出油口连通油箱，其内部泄油可通过出油口流回油箱，而顺序阀出油口油液为压力油，且通往另一工作油路，所以顺序阀的内部要有单独设置的泄油口（图1中的L）。

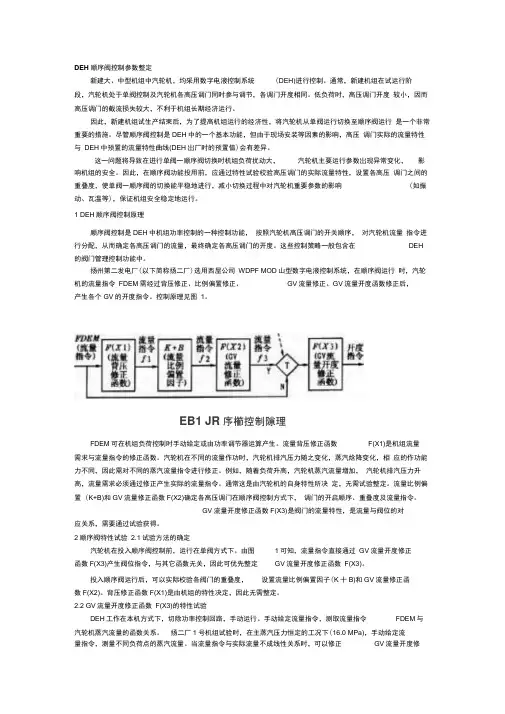

DEH顺序阀控制参数整定新建大、中型机组中汽轮机，均采用数字电液控制系统(DEH)进行控制。
通常，新建机组在试运行阶段，汽轮机处于单阀控制及汽轮机各高压调门同时参与调节，各调门开度相同。
低负荷时，高压调门开度较小，因而高压调门的截流损失较大，不利于机组长期经济运行。
因此，新建机组试生产结束后，为了提高机组运行的经济性，将汽轮机从单阀运行切换至顺序阀运行是一个非常重要的措施。
尽管顺序阀控制是DEH中的一个基本功能，但由于现场安装等因素的影响，高压调门实际的流量特性与DEH中预置的流量特性曲线(DEH岀厂时的预置值)会有差异。
这一问题将导致在进行单阀一顺序阀切换时机组负荷扰动大，汽轮机主要运行参数岀现异常变化，影响机组的安全。
因此，在顺序阀功能投用前，应通过特性试验校验高压调门的实际流量特性，设置各高压调门之间的重叠度，使单阀一顺序阀的切换能平稳地进行，减小切换过程中对汽轮机重要参数的影响(如振动、瓦温等)，保证机组安全稳定地运行。
1 DEH顺序阀控制原理顺序阀控制是DEH中机组功率控制的一种控制功能，按照汽轮机高压调门的开关顺序，对汽轮机流量指令进行分配，从而确定各高压调门的流量，最终确定各高压调门的开度。
这些控制策略一般包含在DEH 的阀门管理控制功能中。
扬州第二发电厂(以下简称扬二厂)选用西屋公司WDPF MOD山型数字电液控制系统，在顺序阀运行时，汽轮机的流量指令FDEM需经过背压修正、比例偏置修正、GV流量修正、GV流量开度函数修正后，产生各个GV的开度指令。
控制原理见图1。
EB1 JR序櫛控制隙理FDEM可在机组负荷控制时手动给定或由功率调节器运算产生。
流量背压修正函数F(X1)是机组流量需求与流量指令的修正函数。
汽轮机在不同的流量作功时，汽轮机排汽压力随之变化，蒸汽焓降变化，相应的作功能力不同，因此需对不同的蒸汽流量指令进行修正。
例如，随着负荷升高，汽轮机蒸汽流量增加，汽轮机排汽压力升高，流量需求必须通过修正产生实际的流量指令。

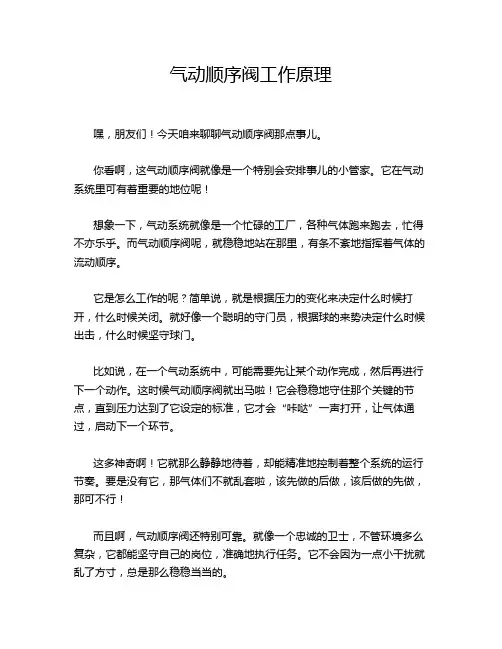

气动顺序阀工作原理
嘿，朋友们！今天咱来聊聊气动顺序阀那点事儿。
你看啊，这气动顺序阀就像是一个特别会安排事儿的小管家。
它在气动系统里可有着重要的地位呢！
想象一下，气动系统就像是一个忙碌的工厂，各种气体跑来跑去，忙得不亦乐乎。
而气动顺序阀呢，就稳稳地站在那里，有条不紊地指挥着气体的流动顺序。
它是怎么工作的呢？简单说，就是根据压力的变化来决定什么时候打开，什么时候关闭。
就好像一个聪明的守门员，根据球的来势决定什么时候出击，什么时候坚守球门。
比如说，在一个气动系统中，可能需要先让某个动作完成，然后再进行下一个动作。
这时候气动顺序阀就出马啦！它会稳稳地守住那个关键的节点，直到压力达到了它设定的标准，它才会“咔哒”一声打开，让气体通过，启动下一个环节。
这多神奇啊！它就那么静静地待着，却能精准地控制着整个系统的运行节奏。
要是没有它，那气体们不就乱套啦，该先做的后做，该后做的先做，那可不行！
而且啊，气动顺序阀还特别可靠。
就像一个忠诚的卫士，不管环境多么复杂，它都能坚守自己的岗位，准确地执行任务。
它不会因为一点小干扰就乱了方寸，总是那么稳稳当当的。
你说它是不是很厉害？在很多机械设备中，都离不开这个小小的气动顺序阀呢！它虽然不起眼，但却发挥着巨大的作用。
总之呢，气动顺序阀就是气动系统里的一个小精灵，默默地工作着，保障着整个系统的顺畅运行。
它让一切都变得那么有序，那么和谐。
难道你不觉得它很了不起吗？
原创不易，请尊重原创，谢谢!。
顺序阀
学习完后的目的：掌握各种阀的工作原理及应用场合。
一、目的：
是利用油液压力作为控制信号来控制多个执行元件按一定的顺序动作。
二、顺序阀的主要作用有：
（1）控制多个元件的顺序动作；
（2）用于保压回路；
（3）防止因自重引起油缸活塞自由下落而做平衡阀用；
（4）用外控顺序阀做卸荷阀，使泵卸荷；
（5）用内控顺序阀作背压阀。
三、对顺序阀还有其特殊的要求：
（1）为了使执行元件准确实现顺序动作，要求顺序阀的
调压精度高，偏差小；
（2）为了顺序动作的准确性，要求阀关闭时内泄漏量小；
（3）对于单向顺序阀，要求反向压力损失及正向
压力损失值均应较小。
四、顺序阀分类：
㈠按结构分类
①直动式：适用于低压。
②先导式：适用于高压。
㈡按控制压力来源分类
①内控式：控制阀芯开启的压力油来自顺序阀进口。
②外控式：控制阀芯开启的压力油从外控口外部引入。
㈢按泄油方式分类
①内泄式：弹簧腔内的油液直接从出油口泄漏。
②外泄式：弹簧腔内的油液直接从外泄油口泄漏到油箱。
顺序阀有内控外泄、内控内泄、外控外泄、外控内泄六、工作原理：
㈠直动式顺序阀
直动式顺序阀通常为滑阀结构，其工作原理与直动式溢流阀相似，均为进油口测压，但顺序阀为减小调压弹簧刚度，还设置了断面积比阀芯小的控制活塞A。
顺序阀与溢流阀的区别还有：
■其一，出口不是溢流口，因此出口p2不接回油箱，而是与某一执行元件相连，弹簧腔泄漏油口L必须单独接回油箱；
■其二，顺序阀不是稳压阀，而是开关阀，它是一种利用压力的高低控制油路通断的“压控开关”，严格地说，顺序阀是一
个二位二通液动换向阀。
㈡先导型顺序阀
⑴如果在直动型顺序阀的基础上，将主阀芯上腔的调压弹簧用先导调压回路代替，且将先导阀调压弹簧腔引至外泄口上，就可以构成先导式顺序阀。
⑵这种先导式顺序阀的原理与先导式溢流阀相似，所不同的
压力继电器
一、作用：利用系统中压力变化，控制电路的通断。
二、分类：柱塞式、膜片式、弹簧管式、波纹管式
三、工作原理：
压力继电器是将压力信号转换为电信号的转换装置，是液控电开关。
当作用于压力继电器上的控制油压升高到(或降低到)调定压力时，压力继电器便发出电信号。
p > ps ,微动开关闭合，发出电信号。
p < ps ,微动开关断开，电信号撤销。
四、职能符号：
五、应用：
1.控制电磁阀动作。
2.控制系统压力，出故障时，自动停止。
卸荷回路
目的：
在液压泵驱动电动机不频繁启闭的情况下，使液压泵在功率损耗接近零的情况下运转，以减少功率损耗，降低系统发热，延长泵和电动机的寿命
本章小结：
溢流阀、减压阀和顺序阀之区别
作用：控制液压系统中的压力。
共性：利用液压力和弹簧力比较，控制阀口的开与关；
或控制开口大小。
溢流阀：控制进口压力
减压阀：控制出口压力
顺序阀：控制阀口通与不通，进而控制执行元件的动作顺序。
压力继电器：利用系统中压力变化，控制电路的通断。
（注：可编辑下载，若有不当之处，请指正，谢谢!）。
