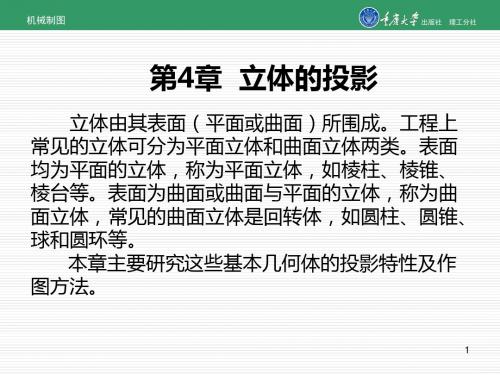

第9讲3-2 回转体的投影教学目标：1、掌握回转体的基本绘图要领；2、掌握圆柱、圆锥、圆球和圆环及其表面的求点、线的方法；教学重点：基本回转体的画图方法教学难点：圆环表面取点教学手段：结合实例课堂讲解教学用具：多媒体教学过程：一、回转体及基本画图方法：工程上常见的曲面立体是回转体。
回转体是由回转面或回转面与平面所围成的立体。
回转面是由母线（直线或曲线）绕某一轴线旋转而形成的。
最常见的回转体有椭圆、圆锥、圆球和圆环。
画回转体的投影图时，一般应画出各方向转向轮廓的一个投影（其中与旋转轴线、对称中心线重合的两个投影，被省略不画）和回转线的三个投影（其中两个投影为直线、一个投影积聚成点，用对称中心线表示，根据机械制图规定表示轴线、对称中心线均用细点画线画出，且要超出图形的轮廓线3～5mm）。
转向轮廓线就是在某一投影方向上观察曲面立体（如回转体）时可见与不可见部分的分界线。
回转体有一重要特性，母线的任一位置称为素线；母线上各点的运动轨迹皆为垂直于回转轴线的圆，这些圆周称为纬线（纬圆，回转圆）。
根据这一性质，可在回转面上作素线取点、线、称为素线法；也可在回转面上作纬线取点、线，称为纬线（纬圆，回转圆）法。
二、圆柱圆柱是由圆柱面和顶圆平面、底圆平面围成的。
如图3-5a所示,圆柱面可以看作是一条直母线AAσ绕与它平行的的轴线OO1旋转而成.（一）圆柱的投影图3-5b、c为轴线处于铅垂线位置时的院住直观图及其投影图。
1.投影分析（1）圆柱的顶圆平面、底圆平面为水平面，其水平投影反映顶、底圆平面真形，且重合；正面投影和侧面投影均积聚为平行于相应投影的直线a′b′c′d′、a’0c0’b0’d0’和d〃a〃c〃b〃、d〃0a〃0c〃0b〃0且等于顶、底圆的直径。
（2）圆镞面因其轴线为铅垂线，故圆柱面上所有素线必须为铅垂线，圆柱面为铅垂面，其水平投影积聚为一圆，其与顶、底圆平面俯视轮廓的水平投影圆周相重合。
没一条素线的水平投影都积聚为点，且落在该圆周上。
圆柱体投影第二节回转体的投影回转体是曲面体的一种，回转体是由回转面或回转面与平面围成的立体。
工程上常见的回转体有圆柱、圆锥、圆球等。
一、圆柱（一）形成回转面由母线（直线或曲线）绕一固定的轴线（直线）作回转运动形成的。
曲面上任一位置的母线称为素线。
（二）投影垂直轴的投影面上投影为圆形，平行轴的投影面上投影为大小相等的矩形。
水平投影反映实形仍为圆，正面、侧面投影均为水平直线段，其长度等于圆的直径。
水平投影积聚成圆周，正面、侧面投影都是矩形。
（三）表面取点圆锥体投影二、圆锥圆锥是由圆锥面和底面所围成。
（一）形成圆锥面是由一条直线（母线）绕一条与其相交的直线（轴线）回转一周所形成的曲面。
底面为垂直轴线的圆。
（二）投影在轴所垂直的投影面上是个圆，在轴平行的投影面上是两个完全相等的等腰三角形。
在圆锥的投影图中也必须用点画线画出圆的中心线和圆锥面轴线的投影。
（三）取点利用素线作辅助线，用素线作辅助线取点的方法称为素线法。
同时，圆锥面又是回转面，母线上任一点的运动轨迹是圆（此圆垂直于轴线，称为纬圆），故也可利用纬圆作辅助线，用纬圆作辅助线取点的方法称为纬圆法。
圆球体投影三、圆球体（一）形成圆球面是由圆（曲线）绕其一条直线（轴线）回转一周形成的曲面。
（二）投影圆球的三个投影都是圆，它们的直径都等于圆球的直径。
是三个不同方向最大圆的投影。
它们在所平行的投影面上反映圆的实形，其余两个投影与圆的中心线重合。
在圆球的投影图上必须用点画线画出圆的中心线。
（三）取点平行圆法。
