雷达液位计调试步骤及总结

雷达液位计校准方法雷达液位计是一种常用的液位测量仪器，它通过发射和接收雷达信号来测量液体的高度。

然而，由于环境因素和设备本身的误差，雷达液位计的测量结果可能会存在一定的偏差。

因此，定期对雷达液位计进行校准是非常必要的。

雷达液位计的校准方法有多种，下面将介绍其中的几种常用方法。

首先是静态校准方法。

静态校准是指在液体处于静止状态时进行的校准。

根据液体的实际高度和雷达液位计测量到的高度之间的误差，可以通过调整液位计的零点和量程来进行校准。

具体的步骤如下：1. 将液体排空，使液位计处于零位状态。

2. 将液体注入到预定高度，记录雷达液位计测量到的高度。

3. 将液体排空，使液位计回到零位状态。

4. 根据实际高度和测量到的高度之间的误差，调整液位计的零点和量程。

其次是动态校准方法。

动态校准是指在液体处于流动状态时进行的校准。

由于液体的流动会对雷达液位计的测量结果产生影响，因此需要通过动态校准来减小误差。

具体的步骤如下：1. 将液体注入到一定高度，使其处于流动状态。

2. 启动雷达液位计，并记录测量到的高度值。

3. 同时使用其他准确的液位测量仪器，如浮子式液位计或压力式液位计，对液体的高度进行测量，并记录测量结果。

4. 根据两种测量结果之间的误差，调整雷达液位计的参数，如增益和补偿，以提高测量的准确性。

还可以利用标准液位仪进行校准。

标准液位仪是一种精密的液位测量仪器，可以提供非常准确的液位测量结果。

根据标准液位仪所测量到的液位值，与雷达液位计测量到的液位值之间的误差，可以进行校准。

具体的步骤如下：1. 将标准液位仪安装在与雷达液位计相同的位置，并记录标准液位仪测量到的液位值。

2. 同时启动雷达液位计，并记录其测量到的液位值。

3. 根据两种测量结果之间的误差，调整雷达液位计的参数，以提高测量的准确性。

需要注意的是，在进行雷达液位计的校准时，应该选择合适的环境条件来进行校准。

尽量避免有干扰信号的环境，以确保测量的准确性。

雷达液位计校准方法雷达液位计是一种常用的工业自动化仪器，用于测量储罐、槽罐等容器中的液位。

为了确保雷达液位计的准确性，需要进行校准。

本文将介绍雷达液位计的校准方法。

一、校准前的准备工作在进行雷达液位计的校准前，需要进行以下准备工作：1. 确保雷达液位计的安装位置正确，并且与被测容器之间没有遮挡物；2. 检查雷达液位计的电源和信号线连接是否正常；3. 根据被测介质的性质选择合适的天线和频率；4. 确保被测容器内的介质处于稳定状态，没有搅拌或液位变动。

二、校准过程1. 雷达液位计的校准一般分为零点校准和距离校准两个步骤。

首先进行零点校准。

零点校准是将雷达液位计安装在一个已知液位高度的容器中，使其测量值与实际液位高度一致。

可以通过手动调节零点设置或者通过软件界面进行调整。

2. 零点校准完成后，进行距离校准。

距离校准是将雷达液位计安装在一个已知液位高度的容器中，通过调整雷达液位计的量程来使其测量范围与实际液位范围一致。

根据液位变化的具体情况，可以通过手动调节量程上限和下限或者通过软件界面进行调整。

3. 在进行校准过程中，可以通过比对雷达液位计的测量值与其他测量仪器（如机械浮子液位计）的测量值，来验证雷达液位计的准确性。

如果存在偏差，可以通过调整校准参数来修正。

4. 校准完成后，需要对校准结果进行记录，包括校准时间、校准人员、校准参数等信息。

同时，建议定期进行校准检验，以确保雷达液位计的准确性和稳定性。

三、注意事项在进行雷达液位计的校准过程中，需要注意以下事项：1. 校准时要确保被测容器内的介质处于静止状态，并且没有气泡、沉淀物等影响测量的因素；2. 校准时要选择合适的工作频率和天线，并确保天线与被测容器之间的距离适当；3. 校准时要避免雷达液位计与其他设备的干扰，如电磁干扰、振动等；4. 校准时要注意安全，避免因操作不当导致事故发生。

雷达液位计的校准是确保其测量准确性的重要环节。

通过正确的校准方法和注意事项，可以提高雷达液位计的测量精度，保证工业生产的安全和稳定。

导波雷达液位计调试步骤两版带举例MR 导波雷达液位计是一种常用的液位测量仪器，可以应用于各种工况和液体介质。

调试导波雷达液位计需要进行准确的标定和参数设置，以确保其测量结果的准确性和稳定性。

下面分别是两版导波雷达液位计的调试步骤，以及一些实际应用中的例子。

第一版调试步骤：1.安装：将导波雷达液位计安装在液位容器上，根据实际要求选择合适的安装方式，如顶装、侧装或杠杆式安装。

确保安装牢固，并且传感器与液位容器无任何物理接触。

2.连接：连接导波雷达液位计与控制系统，确保正确连接电源和信号线，并检查线缆是否接地良好。

建议使用双绞线或屏蔽电缆以减少电磁干扰。

3.参数设置：根据液体介质特性和工况要求，设置导波雷达液位计的相关参数，包括介质类型、介质密度、容器形状等。

这些参数可以在液位计的用户手册中找到，或者通过厂家的技术支持获取。

4.标定：进行导波雷达液位计的零点和满量程标定，以确保测量结果的准确性。

首先将液位计置于空置状态，调整零点参数，使得显示值与实际液位值一致；然后将液位计置于满量程状态，调整满量程参数，使得显示值与实际液位值一致。

5.验证：使用标准测量工具，如液位计或尺子，进行液位的实际测量，并将测量结果与导波雷达液位计的显示值进行对比。

如果存在偏差，可以调整标定参数或重新进行标定。

导波雷达液位计安装在储罐的顶部，并连接到控制系统。

根据化工液体的特性，设置导波雷达液位计的参数，如介质类型为液态、介质密度为1.2 g/cm³、容器形状为圆柱形。

然后进行零点和满量程标定，确保导波雷达液位计的显示值与实际液位值一致。

最后，使用液位计或尺子进行实际液位的测量，并将测量结果与导波雷达液位计的显示值进行对比。

第二版调试步骤：1.安装：将导波雷达液位计安装在液位容器上，保证传感器的安装位置平稳且无需物理接触。

确保导波雷达液位计与液位容器之间没有障碍物，以免影响测量精度。

2.连接：连接导波雷达液位计与控制系统，确保正确连接电源和信号线，并检查线缆是否接地良好。

Magnetrol导波雷达液位计调试步骤1 键区有三个键用于滚动显示和校准变送器。

上下键（）和回车键（）。

箭头在显示模式中的功能在组态模式中的功能在组态程序中从一个显示项向前和后移动到另一个显示项增加或减少显示值或移动到另一个选项。

输入组态模式接受一个值并移动到组态程序的下一步。

变送器表头示意图2 组态问题对Eclipse变送器组态需要一些关键的参数。

在开始组态前首先填写下列运行参数显示问题答案Probe Model 型号上所列的探头型号是什么？（探头型号上前面4个数字）705-510A-110/7MR-A118-327Probe Mount 探头安装形式是NPT（螺纹）、BSP（螺纹）还是flange（法兰）的？NPTLevel Units 测量单位（inches(英寸)、centimeters（厘米）、feet（英尺）或meters（米））cmProbe Length 型号上所列的探头长度是多少？327Level Offset 液体在探头的末端时输出的液位读数。

根据实际水位对准（正常安装误差为-12cm）Dielectric 介质的电介质常数是多少？（界面测量中最上层的电介质）10～100Set 4.0 mA 4mA对应的0％的参考点是多少？0cmSet 20.0 mA 20mA对应的100％的参考点是多少？300cm（可根据现场确定，与DCS量程一致）Eclipse 变送器出厂时均设为默认值可在现场重新组态。

下面给出了最小化的组态说明。

1、 变送器供电。

显示器上每隔5秒交替显示四个值：Status （状态）、Level （高度）、％Output（输出％）和Loop current （回路电流）。

2、 移走底部电子隔间的盖。

3、 使用上下键（ ）从组态程序的一个步骤转到另一个步骤。

4、叹号（！）。

5、 ）来增加或减少显示值或滚读选项。

6、7、 10秒后从变送器移走电源。

下面的组态输入是最小化组态：705-510A-110/7MR-A118-327选择所使用探头的型号 7xR-x Model 705：7xA-x ，7xB-x ，7xD-x ，7xE-x ，7xF-F ，7xF-P ，7xF-4，7xF-x ，7xJ-x ，7xK-x ，7xP-x ，7xR-x ，7xS-x ，7xT-x ，7x1-x ，7x2-x ，7x5-x ，7x7-x ， 选择探头安装方式（NPT （螺纹），BSP （螺纹），或flange （法 兰）） NPT选择测量液位的单位（inches ，cm ，feet 或meter ）。

1Setup设定此处设定的是仪表的名称，容器的类型，最大最小的量程设定，阻尼时间，输出的模式按[OK]键后进入显示如下菜单：Measurementloopname仪表的名字Medium介质的类型Application容器的类型（有固液之分）Vesseltype容器底部形状Vesselheight/Me.range容器的高度3.1）选择固体后出现如下信息Application选择容器的类型按[OK]键进入显示如下ApplicationSilo选择容器的类型按[OK]键显示如下Silo筒仓Bunker煤仓Bunkerquickfilling物位变化快的煤仓Heap堆料Crusher压碎器Demonstration演示按[?]键选择以上显示类型按[OK]键完成选择按【ESC】退出3.2）选择液体后出现如下信息Application选择容器的类型6）Max.adjustment最大数值校准按[OK]键进入显示如下Max.adjustment100％可以更改的百分比数0.000m可以更改的上空距离数按一下[OK]键和[?]选择和更改百分比数按[+]输入需要更改的数值Max.adjustment100％可以更改的百分比数按[OK]键确认后出现如下Max.adjustment0.000m可以更改的上空距离数按一下[OK]键和[?]选择和更改上空的距离值确认后显示如下Failuremode22.0mA20.5mA Nochange此项是固定选取的项目<3.6mA按一下[?]键Displayedvalue显示的测量值Backlight背光的选择1）Language设定显示的语言按[OK]键进入显示如下LanguageEnglish▼可以选择显示的语言按一下[OK]键显示如下信息German德语English英语Fran?ais法语Espan?l西班牙语Pycckuu俄语用[?]键选择需要的语言，5）Backlight背光灯按[OK]键进入显示如下BacklightSwitchedoff状态开关关按[OK]键进入显示如下BacklightSwitchon?询问开关是否打开按[OK]键背光灯打开BacklightSwitchoff?询问开关是否关闭按[OK]键背光灯关闭根据需要自己选择需要的模式按【ESC】退出3.Diagnostics诊断此项内容包括的是对仪表状态诊断结果，包括仪表状态，峰值，电子部件温度，测量可靠性，模拟测量，信号曲线和虚假参数曲线。

雷达液位计标定步骤哎呀，写这个雷达液位计标定步骤的作文，听起来就像是在写一个技术手册，但既然要写得轻松幽默，那就得来点不一样的。

首先，咱们得明白，雷达液位计这玩意儿，就是用来测量液体高度的。

想象一下，你站在一个大水缸旁边，想知道里面的水有多深，但是又不想把手弄湿，这时候，雷达液位计就派上用场了。

好了，咱们开始标定吧。

1. 准备阶段：首先得把雷达液位计安装好，这玩意儿就像是你手机的摄像头，得对准目标才行。

所以，你得把它对准那个大水缸。

2. 开机：然后，你得把雷达液位计开机。

这就像是你打开手机，准备拍照一样。

3. 设置参数：接下来，你得设置一些参数，比如测量范围、分辨率什么的。

这就像是你调整手机摄像头的焦距，让照片更清晰。

4. 零点标定：这一步很关键，你得让雷达液位计知道，当水缸是空的，也就是水位为零的时候，它应该显示什么。

这就像是你告诉手机，你现在站在水缸旁边，所以照片的底部就是水缸的底部。

5. 满量程标定：然后，你得把水缸装满水，让雷达液位计知道，当水缸满了，它应该显示什么。

这就像是你告诉手机，水缸满了，所以照片的顶部就是水缸的顶部。

6. 中间点标定：为了确保测量的准确性，你还得在水缸的中间位置做个标定。

这就像是你告诉手机，水缸的中间位置是什么样。

7. 校验：最后，你得检查一下，看看雷达液位计显示的水位是不是准确。

这就像是你检查手机拍的照片，看看水缸的水位是不是和你看到的一样。

好了，标定完成了。

现在，你的雷达液位计就像是有了一双慧眼，能够准确地告诉你水缸里的水位。

这个过程中，你得耐心，就像对待一个新朋友一样，慢慢地，一步步地，让它熟悉你的水缸。

记住，标定雷达液位计，就像是在教一个机器人如何看世界，你得耐心，它才能准确。

所以，下次当你看到雷达液位计在水缸旁边静静地站着，不要觉得它只是个冷冰冰的机器，它可是你了解水缸水位的得力助手呢。

VEGA 雷达液位计的设置步骤主菜单： ► SetupDisplay DiagnosticAdditional adjustment Information按［A ］键选择SetUp,按［0K ］键进入 1. Setup 设置此处设定的是测量点名称，介质，应用，容器形状，容器高度，最大最小的量程设定,阻尼时间，电流输出的模式， 按［0K ］键后进入显示如下菜锁定操作。

Measurement loop nameMedium Application Vessel typeVessel height/Me. range Max. adjustment Min. adjustment DampingCurrent output mode Current output min./max. Lock adjustment测量点名称 介质的类型 应用 容器形状容器的高度/测量范围 最大量程调整 最小量程调整 阻尼时间 电流输出的模式电流输出的最大最小电流 锁定操作1) Measurement loop name 测量点名称 。

按［0K ］键进入显示如下 Measurement loop nameSensor可以更改的名称，比如输入工位号按一下［0K ］键和［A ］选择需要更改的字符位置。

按田输入需要的名称 V 按一下［0K ］键确认。

完成输入按【ESC 】退出 Medium 选择介质类型按［0K ］键进入显示如下Medium Liquid▼选择介质类型液体或固体 Water based ▼介质名称I 按［0K ］键和［A ］确认输入的信息设置 显示 诊断 附加调整 信息2)选择液匍 显示如下信息选择固体y 显示如下信息Solvent Chem.mixtures Water based溶剂 Powder/dust 粉末/粉尘 化学混合物 Gramules/pellets 颗粒/切片 水溶液Ballast/pebbles碎石/卵石按一下［OK ］键和［A ］键输入需要的信息后完成按【ESC 】退出 3)Application 应用3.1） 选择固体后出现如下信息ApplicationW 按［0K ］键进入显示如下 Silo 选择应用的类型 B 按［0K ］键显示如下 Silo BunkerBunker quick filling Heap Crusher Demonstration口按［A ］犍选择以上显示类型 按［0K ］键完成选择 按【ESC 】退出 3.2） 选择液体后出现如下信息Application按［0K ］键进入显示如下 Application Storage tank 选择应用的类型Storage tankStorage tank with product agitation Storage tank on ships Stirrer vessel /Reactor Dosing vessel Stilling tube Bypass Plastic vessel Mobile plastic vesselOpen water(gauge measurement) Open flume(flow measurement) Rainwater overflow(weir) Demonstration/test［按［A ］键选择以上显示类型 按［OK ］键班选择按【ESC 】退出料仓 料斗快速入料的料斗 料堆 压碎机 演示储罐 带搅拌储罐 船用储罐 搅拌罐/反应器 配料罐 导波管 旁通管塑料罐（穿透容器测量） 可移动的塑料罐 露天水池露天水渠（流量测量） 溢流堰4) Vessel type选择容器的类型(J 按［OK ］键进入显示如下 Vessel top 容器顶部类型 Vessel bottom容器底部类型Q 按［0K ］键显示顶部或底部类型容器顶部/底部的类型有Straight 平的 Dished boiler 弧形的 Conical 锥形的 Angular尖形的1按［A ］键选择以上显示类型 按［0K ］键完成选择按［ESC ］退出5)Vessel height/Me.range 容器高度/测量范围相当于设置仪表所要测量的最大范围［按［0K ］键进入显示如下Vessel height/Me.range15.000m设置容器高度'按一下［OK ］键和［A ］选择和更改的量程位置。

导波雷达液位计调试步骤两版带举例MR第一步：准备工作：1.确认液位计型号和技术参数，了解液位计的测量范围和精度要求。

2.确认液位计的安装位置和环境条件，确保安装位置无遮挡物，并满足液位计的工作环境要求。

第二步：安装导波雷达液位计：1.根据液位计的安装要求，将液位计正确安装在待测介质容器上，并进行固定。

2.连接液位计的电源和信号线路，确保连接正确且接触良好。

3.进行液位计的线路对地导通测试，确保液位计的线路接地良好。

第三步：液位计参数设置：1.根据液位计的使用手册，进入液位计的参数设置界面。

2.配置液体介质的参数，如介质密度、介质温度等。

3.配置液位测量的范围和单位，确保液位计的测量结果准确。

第四步：液位计的初始校准：1.液位计安装完成后，需要进行初始校准。

首先关闭液位计的发射功能，保持液位计处于接收状态。

2.使用等高度容器或者其他准确的参考测量方法，输入正确的液位值，并在液位计的参数设置界面进行校准。

第五步：液位计的监测功能调试：1.打开液位计的发射功能，开始进行液位测量。

2.根据液位计的显示结果和实际测量值，对液位计的测量范围进行调整，确保液位计的测量结果准确。

第六步：液位计的报警功能调试：1.根据液位计的报警功能要求，配置液位计的报警参数，如上限报警、下限报警等。

2.进行液位计的报警测试，观察液位计的报警功能是否正常。

第七步：液位计的稳定性测试：1.将液位计安装在液位测量容器上，并进行长时间的稳定性测试，观察液位计的测量结果是否稳定。

2.在稳定性测试过程中，根据需要调整液位计的滤波参数，以提高测量结果的稳定性。

第八步：记录调试结果：1.在液位计调试的过程中，记录每一步的调试结果，包括液位计的参数设置、校准值、测量结果等。

2.如果在调试过程中遇到问题或异常情况，要及时记录，并进行相关的故障排除。

液位计调试的过程需要仔细按照步骤进行，确保液位计能够正常工作并提供准确的液位测量结果。

在调试过程中要注意安全，避免误操作和人员伤害。

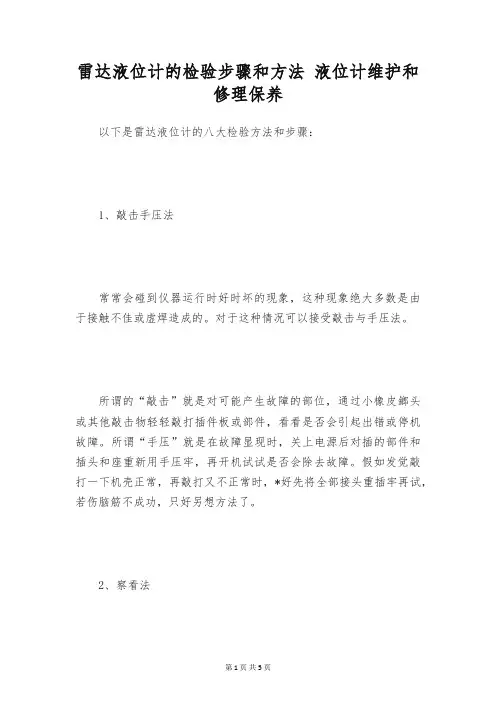

雷达液位计的检验步骤和方法液位计维护和修理保养以下是雷达液位计的八大检验方法和步骤：1、敲击手压法常常会碰到仪器运行时好时坏的现象，这种现象绝大多数是由于接触不佳或虚焊造成的。

对于这种情况可以接受敲击与手压法。

所谓的“敲击”就是对可能产生故障的部位，通过小橡皮鎯头或其他敲击物轻轻敲打插件板或部件，看看是否会引起出错或停机故障。

所谓“手压”就是在故障显现时，关上电源后对插的部件和插头和座重新用手压牢，再开机试试是否会除去故障。

假如发觉敲打一下机壳正常，再敲打又不正常时，*好先将全部接头重插牢再试，若伤脑筋不成功，只好另想方法了。

2、察看法利用视觉、嗅觉、触觉。

某些时候，损坏了的元件会变色、起泡或显现烧焦的斑点；烧坏的器件会产生一些特别的气味；短路的芯片会发烫；用肉眼也能察看到虚焊或脱焊处。

3、排出法所谓的排出法是通过拔插机内一些插件板、器件来判定故障原因的方法。

当拔除某一插件板或器件后仪表恢复正常，就说明故障发生在那里。

4、替换法要求有两台同型号的仪器或有充分的备件。

将一个好的备品与故障机上的同一元器件进行替换，看故障是否除去。

5、对比法要求有两台同型号的仪表，并有一台是正常运行的。

使用这种方法还要具备必要的设备，例如，万用表、示波器等。

按比较的性质分有，电压比较、波形比较、静态阻抗比较、输出结果比较、电流比较等。

实在方法是：让有故障的仪表和正常仪表在相怜悯况下运行，而后检测一些点的信号再比较所测的两组信号，若有不同，则可以断定故障出在这里。

这种方法要求维护和修理人员具有相当的学问和技能。

6、升降温法有时，仪表工作较长时间，或在夏季工作环境温度较高时就会显现故障，关机检查正常，停一段时间再开机又正常，过一会儿又显现故障。

这种现象是由于个别IC或元器件性能差，高温特性参数达不到指标要求所致。

为了找出故障原因，可接受升降温法。

所谓降温，就是在故障显现时，用棉纤将无水酒精在可能出故障的部位抹擦，使其降温，察看故障是否除去。

EH雷达液位计现场调试及运用一、现场调试1.安装：将雷达液位计安装在储罐或管道上，注意安装位置的选择，避免干扰因素。

同时，还要确保设备的安装稳固，不会因为设备的晃动而导致误差。

2.连接电缆：将雷达液位计的接口与PLC或DCS系统连接，在接线过程中遵循正确的接线原则，确保信号传输的稳定性和可靠性。

3.功耗测试：在设备通电之前，先测试设备的功耗情况，确保设备的电源和电流符合要求，以免因为电流不稳定而影响设备的测量结果。

4.校准：在设备正式使用之前，需要进行校准，以确保设备能够准确地测量液位。

校准过程中需要进行零点校准和距离标定，通过调整设备的参数，使得设备能够准确地显示液位。

5.测试：在校准完成后，可以进行液位计的测试。

测试过程中，可以通过给储罐或管道加水或排水来验证设备的测量结果是否准确。

如果发现测量结果与实际液位不符，可以通过调整设备参数或重新校准来解决。

6.数据记录：在测试过程中，需要将设备的测量结果进行记录，以备后续分析和比较。

同时，也需要记录设备的工作状态和故障信息，以便日后维护和排除故障。

二、运用1.液位监测：EH雷达液位计可以实时监测储罐或管道中的液位情况，通过输入到PLC或DCS系统中，实现对液位的监控。

可以保证液位的稳定性和可靠性，提高生产效率。

2.报警功能：当液位超过设定的上限或下限时，EH雷达液位计会自动触发报警系统，通过声音、光等方式进行报警，提醒操作人员及时采取措施，避免危险事故的发生。

3.配合流量计使用：EH雷达液位计可以与流量计配合使用，通过对液位和流量进行实时监测和分析，可以判断液体的供给和消耗情况，优化工艺流程，提高生产效率。

4.故障诊断：EH雷达液位计具有故障诊断功能，可以实时检测设备工作状态和故障信息，并通过PLC或DCS系统输出故障信号，提前预警，方便进行维护和排除故障。

5.远程监控：EH雷达液位计可以通过通信接口与计算机或云平台进行连接，实现对液位的远程监控和管理，方便操作人员进行远程操作和管理，提高工作效率和运行安全性。

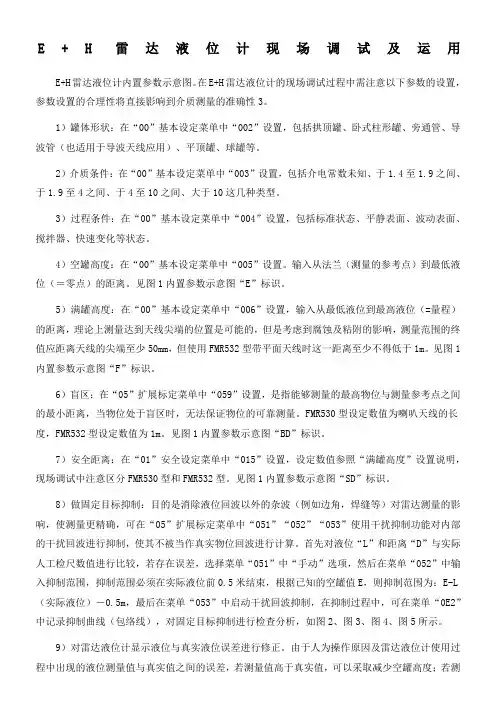

E+H雷达液位计现场调试及运用E+H雷达液位计内置参数示意图。

在E+H雷达液位计的现场调试过程中需注意以下参数的设置，参数设置的合理性将直接影响到介质测量的准确性3。

1）罐体形状：在“00”基本设定菜单中“002”设置，包括拱顶罐、卧式柱形罐、旁通管、导波管（也适用于导波天线应用）、平顶罐、球罐等。

2）介质条件：在“00”基本设定菜单中“003”设置，包括介电常数未知、于1.4至1.9之间、于1.9至4之间、于4至10之间、大于10这几种类型。

3）过程条件：在“00”基本设定菜单中“004”设置，包括标准状态、平静表面、波动表面、搅拌器、快速变化等状态。

4）空罐高度：在“00”基本设定菜单中“005”设置。

输入从法兰（测量的参考点）到最低液位（＝零点）的距离。

见图1内置参数示意图“E”标识。

5）满罐高度：在“00”基本设定菜单中“006”设置，输入从最低液位到最高液位（=量程）的距离，理论上测量达到天线尖端的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的尖端至少50mm，但使用FMR532型带平面天线时这一距离至少不得低于1m。

见图1内置参数示意图“F”标识。

6）盲区：在“05”扩展标定菜单中“059”设置，是指能够测量的最高物位与测量参考点之间的最小距离，当物位处于盲区时，无法保证物位的可靠测量。

FMR530型设定数值为喇叭天线的长度，FMR532型设定数值为1m。

见图1内置参数示意图“BD”标识。

7）安全距离：在“01”安全设定菜单中“015”设置，设定数值参照“满罐高度”设置说明，现场调试中注意区分FMR530型和FMR532型。

见图1内置参数示意图“SD”标识。

8）做固定目标抑制：目的是消除液位回波以外的杂波（例如边角，焊缝等）对雷达测量的影响，使测量更精确，可在“05”扩展标定菜单中“051”“052”“053”使用干扰抑制功能对内部的干扰回波进行抑制，使其不被当作真实物位回波进行计算。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载雷达液位计调试步骤及总结地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容E+H雷达液位计基本原理调试步骤总结：一、原理：雷达液位计是依据时域反射原理(TDR)为基础的雷达液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。

D=CT/2 L=E-DC为光速：299792458m/s二、调试通电后，会出现此时，按E键选择语言为英语（ENGLISH）,接着出现按E键选择单位为米，之后会出现，即主画面――百分比显示测量值之后按下E键开始基本参数设置，按E键后出现BASIC SETUP就是基本设置，此时按E键进入设置的第一项罐形状设置（TANK SHAPE）DOME CEILING 为拱顶罐，如现场为拱顶罐就选此项（黑框和对勾即表示选中此项，如要换为别的项，只要按“＋”“－”号即可；如此时选中了DOME CEILING ，则按E键确认即可存储并进入下一项，下一项为MEDIUM PROPERTY(介质属性)如为油品之类的，按“＋”“－”号换至上图所示位置1.9-4即可，按E 确认，再按E进入下一项此项为过程条件，如为平静表面则选CALM SURFACE,如为一般情况比如罐区储油罐就选STANDARD（标准）即可，按E 确认，再按E进入下一项此项为空罐高度设定，既上法兰到最低液位的距离此项为满罐高度设定，既最高液位到最低液位的距离，此数据即为20mA对应值，即最高量程，按设计的最高液位设定即可。

该项即显示出设定完成后的法兰面到液面的高度，即图中的DIST（以米为单位）和测量出的实际液位，即图中的MEAS.V(以百分比显示)。

雷达液位计校准方法雷达液位计是一种常见的液位测量仪器，广泛应用于石化、化工、电力、环保等工业领域。

为了确保雷达液位计的测量准确性，需要进行校准。

本文将介绍雷达液位计的校准方法。

一、校准前的准备工作在进行雷达液位计校准之前，需要进行一些准备工作。

首先，确保液位计的供电正常，并检查传感器的连接是否良好。

其次，确定校准范围和校准点，根据实际需求选择校准点。

最后，准备校准所需的标准液位计。

二、校准方法1. 校准前的零点校准零点校准是为了确保雷达液位计在无液位变化的情况下输出为零。

将校准液位计安装在容器内，并保持液位不变，记录下此时的输出值。

如果输出值不为零，需要根据仪器的说明书进行调整，使其输出为零。

2. 校准曲线的绘制在进行校准前，需要绘制校准曲线。

校准曲线可以将雷达液位计的输出值与标准液位计的值进行对比，从而得到一个准确的关系曲线。

根据实际需求，选择合适的校准点，将标准液位计的值与雷达液位计的输出值一一对应，然后绘制出校准曲线。

3. 校准斜率的调整校准斜率的调整是为了保证雷达液位计的输出值与实际液位的变化一致。

将校准液位计安装在容器内，并调整液位，记录下此时的输出值。

然后根据标准液位计的值与输出值的对应关系，调整雷达液位计的斜率，使其输出值与实际液位变化一致。

4. 校准点的验证校准点的验证是为了确认校准的准确性。

选择几个校准点，将标准液位计的值与雷达液位计的输出值进行对比，如果差异较小，则说明校准结果准确可靠。

5. 校准结果的记录和报告校准完成后，需要将校准结果进行记录和报告。

记录校准的时间、校准点的选择、校准斜率的调整等信息，以备后续参考和查阅。

三、校准注意事项1. 校准时需保持环境稳定，避免干扰因素对校准结果的影响。

2. 校准过程中需严格按照仪器的说明书进行操作，避免操作失误。

3. 校准过程中需注意安全，避免发生意外事故。

4. 校准结果需经过验证，确保准确性和可靠性。

总结雷达液位计的校准是确保其测量准确性的重要步骤。

AL1086是26G高频雷达式液位测量仪表，测量最大距离可达30米。

天线被进一步优化处理，新型快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于反应釜、耐温、耐压、轻微腐蚀性液体等一些复杂的测量条件。

那么AL1086雷达液位计该如何调试呢？
●三种调试方法：
1显示/按键
2上位机调试
3HART手持编程器
●显示/按键
通过显示屏幕上的4个按键对仪表进行调试。

调试菜单的语言可选。

调试后，一般就只用于显示，透过玻璃视窗可以非常清楚地读出测量值。

显示/按键
1液晶显示
2按键
●上位机调试
通过HART与上位机相连
①RS232接口／或USB接口
②雷达物位计
3HART适配器
④250Ω电阻
●HART手持编程器编程
1HART手持编程器
2雷达物位计
3250Ω电阻
③
1②。

VEGA射空雷达液位计使用说明VEGA射空雷达液位计是一种先进的仪器，用于测量液体在容器中的液位。

它采用了射频雷达技术，可以测量各种类型的液体，包括腐蚀性液体、高温液体和高粘度液体。

本文将为您介绍如何正确使用VEGA射空雷达液位计。

1.安装首先，选择合适的位置安装VEGA射空雷达液位计。

确保该位置在液体表面附近，以获得准确的测量值。

确保没有任何物体阻挡射线路径。

2.高度设置使用VEGA射空雷达液位计的一个主要优势是不需要液面参考点。

通过简化的配置过程，您可以根据实际应用需求来设置高度。

可以选择以下设置方式：-使用倒灌中的高度-使用O0值-使用优化操作3.配置和校准在开始配置和校准之前，确保您已经阅读并理解了相关操作手册和安全操作指南。

下面是配置和校准的一般步骤：a.连接设备并打开电源。

b.使用适配器连接雷达液位计到电脑或控制室。

c.使用您的设备提供商提供的配置软件进行设备配置。

d.输入必要的液体参数，如介电常数和液体密度。

e.进行泄漏测试和传感器健康检查，确保设备正常工作。

f.校准液位计以确保准确测量。

可以使用参考液位来校准，如装满容器到一定高度。

4.监控和维护a.定期检查设备的连接和接线情况，确保其正常操作。

b.清洗泄漏和灰尘，以保持传感器的清洁，并定期检查传感器是否有损坏。

c.根据设备供应商的建议，更换传感器和其他易损件。

d.跟踪设备的运行时间和使用情况，以便及时进行维护和更换。

5.故障排除如果您在使用VEGA射空雷达液位计时遇到任何问题，您可以参考设备手册中的故障排除指南。

以下是一些常见的故障排除步骤：a.检查设备是否正确连接和供电。

b.检查电缆和连接器是否正常工作。

c.检查设备的设置和校准是否正确。

d.检查设备是否有任何物理损坏或磨损。

总结：。

杆式雷达液位计调试面板使用手册操作说明：仪表运行时，按键进入主菜单，选择对应的功能菜单进行参数调整。

参数调整完成后，需用键确认，否则参数调整无效。

调整完成后，按键返回显示首界面，显示仪表运行状态。

在调整参数的任何状态下，都可以按键放弃参数调整，并退出参数调整状态。

雷达调试面板列表，见附录。

仪表有五个按键，分别下面：键为右键，进入菜单总目录，列菜单的选择，确认键；键为左键，取消参数修改，退回上一菜单；键为下键，行菜单的选择；键为加减键，改变参数时长按，参数会进位变化。

雷达调试面板列表，见附录。

调整说明仪表上电后，启动过程约30 秒，输出电流为22mA。

DCS系统对应最大值最小值调整：最大值=设置杆长-盲区距离，最小值为01、量程调整：仪表待机界面，按右键4 下进入，行0 列d按下键进入，0%零料位距离菜单（空罐时仪表法兰密封面到罐底距离值=杆长）按下键进入，100%满料位距离菜单（满罐时仪表法兰密封面到液面的距离值=盲区）盲区为雷达液位计法兰以下，一般为罐拱高度，通常设置为30cm修改方法：在0%界面，按一下+键，让0.0%闪烁，按一下右键确认，数值闪烁，按+/-修改为相应数值（可长按进位修改）。

修改完成按右键保存，按左键退出。

在100%界面，按一下+键，让100%闪烁，按一下右键确认，数值闪烁，按+/-修改为相应数值（可长按进位修改）。

修改完成按右键保存，按左键退出。

此方法是修改量程和盲区，0%界面的修改的是杆长或者缆绳长度，100%页面修改的是盲区距离，根据需要修改，（0%并不是在没有液位情况下修改，100%并不是在液位满时修改。

）如果杆或缆绳变化了，通过此步进行修改。

输出信号：输出4-20mA 对应值为，0%数值减去100%对应数值。

例：0%对应2.95m，100%对应0.3m，则4mA 为0m，20mA 为2.65m。

2、仪表显示调整：仪表待机界面，按右键2 下进入，行0 列8按下键1 下进入，行1 列8按右键2 下进入，行 1 列a（空罐显示，一般为0）按下键1 下进入，行2 列a（满罐显示，数值为：杆长减去盲区=265）相应界面：直接按+/-修改。

• 873 SmartRadar仪表精度：±0.4mm 测量分辨率：0.1mm • 973 SmartRadar LT仪表精度：±3mm 测量分辨率：0.1mm • 970 SmartRadar ATi仪表精度：±0.4mm 测量分辨率：0.1mm • 971 SmartRadar LTi仪表精度：±1mm 测量分辨率：0.1mm *873、973、970、971调试的方法是一样的• 第一步：收集所需要的数据PR * 液位计安装法兰高度SF * 罐的最高安全液位BD* 导向管直径（如果是导向管安装）TA* 液位计的位号TI* 液位计的地址HA 高报警液位HH 高高报警液位LA 底报警液位LL 低低报警液位• 第二步：首先检查标准液位计的基本设置。

OA UKAZ973AZBS0605W 液位计的选型70 S06050844018 选用天线的型号AU 测量盲区与天线型号有关OM F或者S 天线类型自由型或导向管型DE I实尺，U空尺液位显示类型63=683F19E2 天线参数（每个天线都有唯一的工厂设定值）73=TE01 天线参数76=103FD7A3 天线参数77=85BDB81E 天线参数78=00000000 天线参数• 第三步：检查液位计的型号代码(如：UKAZ973AZBS0605W )，确认液位计的功能板配置，然后设置相应的功能参数。

1、温度计参数设置2、压力传感器参数设置3、水位探头参数设置4、4～20mA输出5、继电器报警输出• PR 液位计安装法兰高度• AU 液位计的测量盲区• SF 安全高度• OR 到拱顶偏移量• AB 管口长度• HH 高高报警值• HA 高报警值• LA 低报警• LL 低低报警值• W2=ENRAF2 <回车> 进入2级保护，密码为ENRAF2• BD=+.20300000E+00 <回车> 输入输入导向管的直径（单位米）如果是自由型天线不需要设置BD值• OM=F <回车> F表示自由型天线，S表示导向管型天线• PR= +027.0000 <回车> 雷达安装高度• SF= +025.0000 <回车> 最大安全高度（SF+AU<PR ）• TA=03 <回车> 通讯地址• TI =TK-103 <回车> 将仪表位号输入TI中（6个字母不允许空格）• EX调试过程调试过程• W2=ENRAF2 <回车> 进入2级保护，密码为ENRAF2• AZ =+001.0000 <回车> 天线区域长度• ZA=+0050.0 <回车> 天线区域门槛值• ZP=+0040. 0 <回车> 产品区域门槛值• BZ=+001.0000 <回车> 罐底区域死区长度• ZB =+0050.0 <回车> 罐底区域门槛值• 5O=+0 <回车> 雷达波发送强度-7~+7• EX <回车> 退出通过847 PET手操器调试5C <回车> 读取波峰的数量（在ZP值上）5D.0.1 <回车> 读取波峰的位置5E.0.1 <回车> 读取波峰的强度如果5C＝035D.0.3 <回车> 读取3个波峰的位置5E.0.3 <回车> 读取3个波峰的强度• 障碍区域设置• W2=ENRAF2 <回车> 进入2级保护• OS.0.1 =+005.8000 <回车> 障碍区域1开始位置• OE.0.1 =+007.0000 <回车> 障碍区域1结束位置• OT.0.1 =+0007.0 <回车> 障碍区域1门槛值• OZ=EDDDDDDDDD <回车> 表示打开第一个障碍区域，E表示打开，D表示关闭障碍区域。

雷达液位计调试报告模板引言本篇报告旨在对一台雷达液位计进行调试，以验证其测量精度和可靠性。

通过对液位计进行不同条件下的实验，收集数据并进行分析，得出其性能表现和适用范围。

本报告将包括实验设备、实验过程、数据分析和结论等几个部分。

实验设备本次实验使用的雷达液位计型号为 XYZ-1000，并配有以下设备：•电源供应器（AC220V）•标准量具（50mm，100mm）•计算机•调试工具软件实验过程实验1：检测零点漂移首先进行的是零点漂移的检测。

将液位计与标准量具（50mm）连接，定位到标准高度位置（50mm）。

启动液位计并等待3分钟，记录下测量值。

然后将液位计与标准量具（100mm）连接，定位到标准高度位置（100mm），等待3分钟，记录下测量值。

重复以上实验过程，得到数据如下表：高度/mm 第1次测量值/mm 第2次测量值/mm 第3次测量值/mm50 50.1 50.2 50.5100 100.1 100.3 100.2实验2：检测精度接着进行的是精度的检测。

将液位计与标准量具（50mm）连接，定位到标准高度位置（50mm），调整标准量具的位置，使得液位计显示值为50.00mm。

等待3分钟后记录下测量值。

将液位计与标准量具（100mm）连接，定位到标准高度位置（100mm），调整标准量具的位置，使得液位计显示值为100.00mm。

等待3分钟后记录下测量值。

重复以上实验过程，得到数据如下表：高度/mm 第1次测量值/mm 第2次测量值/mm 第3次测量值/mm50 50.00 50.05 50.03100 99.98 100.05 99.99实验3：检测稳定性最后进行的是稳定性的检测。

将液位计与标准量具（100mm）连接，定位到标准高度位置（100mm）。

在无人工干扰情况下，等待10分钟后记录下测量值。

等待10分钟后再次记录下测量值。

重复以上实验过程，得到数据如下表：高度/mm 第1次测量值/mm 第2次测量值/mm100 99.97 99.98数据分析基于上述实验结果，我们可以得出以下结论：1.零点漂移较小，量级在0.5mm以内，需要根据实际使用情况进行定时校准。

雷达液位计调试说明书
雷达液位计是一种先进的液位测量装置，可以应用于各种液体储
罐和容器的液位测量，具有测量精度高、安装方便、使用寿命长等优点。

但是，如果雷达液位计的调试不正确，就会影响其测量精度和使
用寿命，因此正确的调试非常重要。

一、调试前的准备工作
在调试雷达液位计前，需要进行准备工作，包括准备调试工具、
了解液体的性质和物理特性、确认测量范围等。

在准备工具方面，应准备好电池或电源、螺丝刀、梯度板等工具。

同时，需要了解液体的物理特性和性质，例如液体的介电常数、密度、温度等参数，以便在调试过程中参考。

二、调试流程
1. 安装雷达液位计
将雷达液位计安装到液体储罐上，并根据要求连接好电源和信号线。

2. 调试操作
(1) 调节液位计的传感器，使其垂直于液体表面。

(2) 通过梯度板落差法，进行量程校准。

(3) 启动液位计进行基础参数校准，设置参数，满足特定的液位
测量要求。

(4) 对不同的液体进行灵敏度调试，适时调节雷达液位计的参数。

三、调试注意事项
在进行雷达液位计的调试过程中，需要注意以下几个方面:
(1) 调试时应避免液位计与其他金属物体产生干扰，以确保准确
测量。

(2) 在量程校准时应注意选择合适的梯度板。

(3) 灵敏度调节时应根据具体测量场景进行调整，以提高测量精度。

(4) 调试结束后需要进行全面检测和验证，以确保雷达液位计的
测量精度和可靠性。

总之，正确的调试是保证雷达液位计准确测量的前提，需要注意
各种细节和安全事项，提高调试的效率和质量。
