SEW变频器调试步骤
- 格式:doc
- 大小:100.00 KB
- 文档页数:4

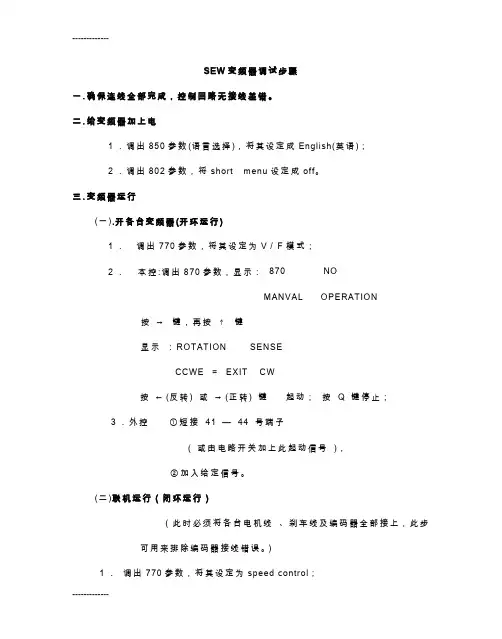

SEW变频器调试步骤一.确保连线全部完成,控制回路无接线差错。
二.给变频器加上电1.调出850参数(语言选择),将其设定成English(英语);2.调出802参数,将short menu设定成off。
三.变频器运行(一).开各台变频器(开环运行)1.调出770参数,将其设定为V/F模式;2.本控:调出870参数,显示:870 NOMANVAL OPERATION按→键,再按↑键显示:ROTATION SENSECCWE =EXIT CW按←(反转) 或→(正转) 键起动;按Q 键停止;3.外控①短接41 —44 号端子( 或由电路开关加上此起动信号),②加入给定信号。
(二)联机运行(闭环运行)(此时必须将各台电机线、刹车线及编码器全部接上,此步可用来排除编码器接线错误。
)1.调出770参数,将其设定为speed control;2.调出510参数,设为yes;3.调出520参数,设为yes;4.开各台变频器(以上述开环运行方式开各台变频器)如报出10号故障,可能是相序错,调整相序开机;如报出12号故障,也可能是相序错,调整相序开机。
四.联动开机(开不出可能与各类参数设定有关)(一)短接从机102-44号端口(即自由运行状态)(二)开主机启动(三)主机开出后,辅机逐个脱去102-44号短接线注: 1 灌装机不允许反转2洗瓶机整体反转操作(指穿上大链后):①将主机41号端口线拆下,接入42号端口,正常开机则可;②各台辅机正、反转微调:A短接102、44号端口(即自由运行状态)B以变频器旁按钮盒操作,即将旋钮打在正或反转状态C按下点动按钮,将链条松紧调至合适位置(与机械配合).附主要参数(其他参数按图纸设定)灌装机(以GY80为例)灌装机参数设定主动机从动机注:编码器部分94(+5V)97(0V)编码器电源95(+5V)96(0V)传感器电源对于编码器有10个端口的94、95、96、97必须分开8 个端口的:94、95 96、97故障信号和故障原因清单:。

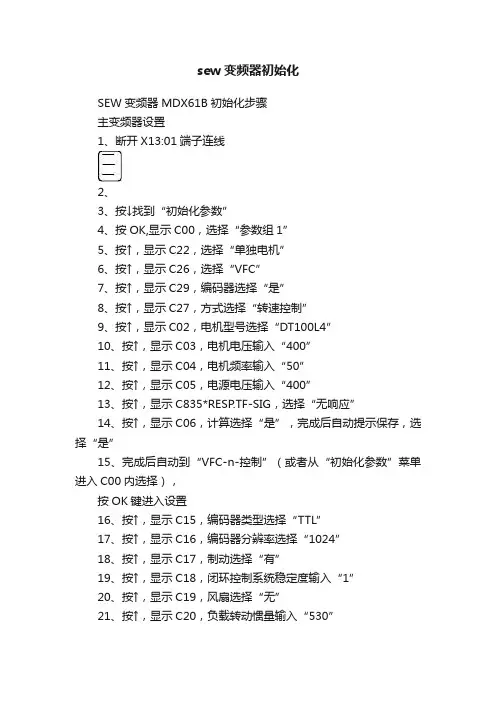

sew变频器初始化SEW变频器MDX61B初始化步骤主变频器设置1、断开X13:01端子连线2、3、按↓找到“初始化参数”4、按OK,显示C00,选择“参数组1”5、按↑,显示C22,选择“单独电机”6、按↑,显示C26,选择“VFC”7、按↑,显示C29,编码器选择“是”8、按↑,显示C27,方式选择“转速控制”9、按↑,显示C02,电机型号选择“DT100L4”10、按↑,显示C03,电机电压输入“400”11、按↑,显示C04,电机频率输入“50”12、按↑,显示C05,电源电压输入“400”13、按↑,显示C835*RESP.TF-SIG,选择“无响应”14、按↑,显示C06,计算选择“是”,完成后自动提示保存,选择“是”15、完成后自动到“VFC-n-控制”(或者从“初始化参数”菜单进入C00内选择),按OK键进入设置16、按↑,显示C15,编码器类型选择“TTL”17、按↑,显示C16,编码器分辨率选择“1024”18、按↑,显示C17,制动选择“有”19、按↑,显示C18,闭环控制系统稳定度输入“1”20、按↑,显示C19,风扇选择“无”21、按↑,显示C20,负载转动惯量输入“530”22、按↑,显示C21,最短斜坡输入“0”23、按↑,显示C06,计算选择“是”,完成后自动提示保存,选择“是”。
24、按del回到上下文菜单。
25、设置完毕,将X13:01端子连线重新接上。
从变频器设置1~7步和主变频器设置相同8、进入C27,方式选择“同步运行”9~20歩和主变频器设置相同21、进入C20,负载转动惯量输入“400”22~25歩和主变频器设置相同。

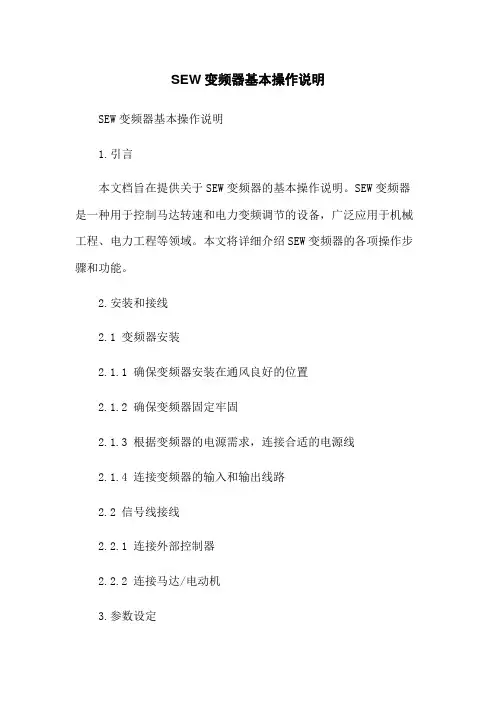

SEW变频器基本操作说明SEW变频器基本操作说明1.引言本文档旨在提供关于SEW变频器的基本操作说明。
SEW变频器是一种用于控制马达转速和电力变频调节的设备,广泛应用于机械工程、电力工程等领域。
本文将详细介绍SEW变频器的各项操作步骤和功能。
2.安装和接线2.1 变频器安装2.1.1 确保变频器安装在通风良好的位置2.1.2 确保变频器固定牢固2.1.3 根据变频器的电源需求,连接合适的电源线2.1.4 连接变频器的输入和输出线路2.2 信号线接线2.2.1 连接外部控制器2.2.2 连接马达/电动机3.参数设定3.1 变频器参数设定步骤3.1.1 进入参数设置菜单3.1.2 根据需求设定驱动器参数3.1.3 保存参数设定3.2 参数设定范例3.2.1 输入电压和频率设定3.2.2 输出电压和频率设定3.2.3 过载保护设定4.运行控制4.1 调速运行4.1.1 设定运行模式4.1.2 设定速度设定值4.1.3 启动变频器4.1.4 监控运行状态4.2 信号控制4.2.1 外部控制信号4.2.2 控制信号输入设定4.2.3 控制信号输出设定5.故障诊断5.1 故障代码和解决方法5.2 系统错误排查流程5.2.1 判断故障源5.2.2 查找故障原因5.2.3 进行故障隔离5.2.4 故障修复6.附件本文档附带以下附件:- 变频器安装图纸- 变频器参数设定范例7.法律名词及注释- 变频器:Variable Frequency Drive,简称VFD,用于控制电机转速和电力变频调节的设备。
- 通风良好:指安装位置具备足够的空气流通,可以有效散热,防止设备过热。
- 输入和输出线路:指连接变频器和外部设备之间的电气线路。
- 外部控制器:External Controller,用于控制变频器运行的外部设备。
- 过载保护:Overload Protection,指变频器在电流过高时自动停机,以保护设备和电机。

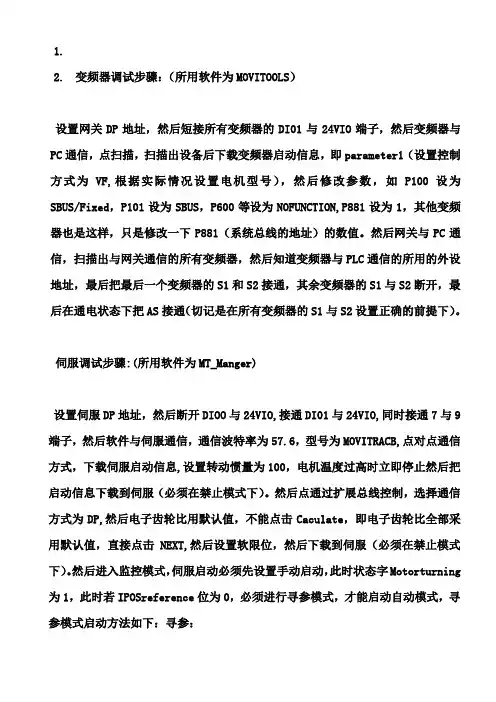

1.2.肈变频器调试步骤:(所用软件为MOVITOOLS)蕿设置网关DP地址,然后短接所有变频器的DI01与24VIO端子,然后变频器与PC通信,点扫描,扫描出设备后下载变频器启动信息,即parameter1(设置控制方式为VF,根据实际情况设置电机型号),然后修改参数,如P100设为SBUS/Fixed,P101设为SBUS,P600等设为NOFUNCTION,P881设为1,其他变频器也是这样,只是修改一下P881(系统总线的地址)的数值。
然后网关与PC通信,扫描出与网关通信的所有变频器,然后知道变频器与PLC通信的所用的外设地址,最后把最后一个变频器的S1和S2接通,其余变频器的S1与S2断开,最后在通电状态下把AS接通(切记是在所有变频器的S1与S2设置正确的前提下)。
螃伺服调试步骤:(所用软件为MT_Manger)蚁设置伺服DP地址,然后断开DIOO与24VIO,接通DI01与24VIO,同时接通7与9端子,然后软件与伺服通信,通信波特率为57.6,型号为MOVITRACB,点对点通信方式,下载伺服启动信息,设置转动惯量为100,电机温度过高时立即停止然后把启动信息下载到伺服(必须在禁止模式下)。
然后点通过扩展总线控制,选择通信方式为DP,然后电子齿轮比用默认值,不能点击Caculate,即电子齿轮比全部采用默认值,直接点击NEXT,然后设置软限位,然后下载到伺服(必须在禁止模式下)。
然后进入监控模式,伺服启动必须先设置手动启动,此时状态字Motorturning 为1,此时若IPOSreference位为0,必须进行寻参模式,才能启动自动模式,寻参模式启动方法如下:寻参:螀1.设置P902的参数,确定寻参类型为0,然后在控制模式下通过PC发控制字以及0转速给伺服,即启动寻参,寻参原位信号通过端子DI03(端子功能为ReferenceTravel)传入,为1时减速,脱离时停止,同时将当前位置清零,此时IPOSreference位为1。
s e w调试步骤自己总结 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】1.变频器调试步骤:(所用软件为M O V I T O O L S)设置网关DP地址,然后短接所有变频器的DI01与24VIO端子,然后变频器与PC通信,点扫描,扫描出设备后下载变频器启动信息,即parameter1(设置控制方式为VF,根据实际情况设置电机型号),然后修改参数,如P100设为SBUS/Fixed,P101设为SBUS,P600等设为NO FUNCTION,P881设为1,其他变频器也是这样,只是修改一下P881(系统总线的地址)的数值。
然后网关与PC 通信,扫描出与网关通信的所有变频器,然后知道变频器与PLC通信的所用的外设地址,最后把最后一个变频器的S1和S2接通,其余变频器的S1与S2断开,最后在通电状态下把AS 接通(切记是在所有变频器的S1与S2设置正确的前提下)。
伺服调试步骤:(所用软件为MT_Manger)设置伺服DP地址,然后断开DIOO与24VIO,接通DI01与24VIO,同时接通7与9端子,然后软件与伺服通信,通信波特率为,型号为MOVITRAC B,点对点通信方式,下载伺服启动信息,设置转动惯量为100,电机温度过高时立即停止然后把启动信息下载到伺服(必须在禁止模式下)。
然后点通过扩展总线控制,选择通信方式为DP,然后电子齿轮比用默认值,不能点击Caculate,即电子齿轮比全部采用默认值,直接点击NEXT,然后设置软限位,然后下载到伺服(必须在禁止模式下)。
然后进入监控模式,伺服启动必须先设置手动启动,此时状态字Motor turning为1,此时若IPOS reference位为0,必须进行寻参模式,才能启动自动模式,寻参模式启动方法如下:寻参:1.设置P902的参数,确定寻参类型为0,然后在控制模式下通过PC发控制字以及0转速给伺服,即启动寻参,寻参原位信号通过端子DI03(端子功能为Reference Travel)传入,为1时减速,脱离时停止,同时将当前位置清零,此时IPOS reference位为1。
SEW变频器调试步骤一.确保连线全部完成,控制回路无接线差错。
二.给变频器加上电1.调出850参数(语言选择),将其设定成English(英语);2.调出802参数,将short menu设定成off。
三.变频器运行(一).开各台变频器(开环运行)1.调出770参数,将其设定为V/F模式;2.本控:调出870参数,显示:870 NOMANVAL OPERATION按→键,再按↑键显示:ROTATION SENSECCWE =EXIT CW按←(反转) 或→(正转) 键起动;按Q 键停止;3.外控①短接41 —44 号端子( 或由电路开关加上此起动信号),②加入给定信号。
(二)联机运行(闭环运行)(此时必须将各台电机线、刹车线及编码器全部接上,此步可用来排除编码器接线错误。
)1.调出770参数,将其设定为speed control;2.调出510参数,设为yes;3.调出520参数,设为yes;4.开各台变频器(以上述开环运行方式开各台变频器)如报出10号故障,可能是相序错,调整相序开机;如报出12号故障,也可能是相序错,调整相序开机。
四.联动开机(开不出可能与各类参数设定有关)(一)短接从机102-44号端口(即自由运行状态)(二)开主机启动(三)主机开出后,辅机逐个脱去102-44号短接线注: 1 灌装机不允许反转2洗瓶机整体反转操作(指穿上大链后):①将主机41号端口线拆下,接入42号端口,正常开机则可;②各台辅机正、反转微调:A短接102、44号端口(即自由运行状态)B以变频器旁按钮盒操作,即将旋钮打在正或反转状态C按下点动按钮,将链条松紧调至合适位置(与机械配合).附主要参数(其他参数按图纸设定)灌装机(以GY80为例)灌装机参数设定主动机从动机注:编码器部分94(+5V)97(0V)编码器电源95(+5V)96(0V)传感器电源对于编码器有10个端口的94、95、96、97必须分开8 个端口的:94、95 96、97故障信号和故障原因清单:。
SEW变频器说明书目录1.产品概述2.安装与调试3.操作说明4.故障排除5.技术规格6.常见问题解答7.附录1. 产品概述SEW变频器是一种用于调节电动机运行速度的设备。
它基于变频技术,通过调整电源频率来改变电动机的转速。
SEW变频器具有高精度的控制和广泛的应用领域,可用于工业生产线、船舶、机械设备等场合。
本文档将介绍SEW变频器的安装与调试、操作说明、故障排除、技术规格以及常见问题解答等内容,帮助用户正确使用和维护SEW变频器。
2. 安装与调试在安装SEW变频器之前,请务必断开电源,并按照以下步骤进行安装和调试:1.确定安装位置:选择一个干燥、通风良好的位置安装SEW变频器,注意避免高温、潮湿和有腐蚀性的环境。
2.连接电源:根据提供的接线图,将电源线正确接入变频器。
3.连接电动机:将电动机的电源线接入变频器的输出端子,并确保接线牢固。
4.接入控制信号:根据需求,接入控制信号线,如启停信号、转速信号等。
5.接通电源:根据接线图接通电源,注意检查各个接线是否正确连接。
6.调试参数:根据实际情况,调整变频器的参数配置,如运行频率、过载保护等。
7.运行测试:启动变频器进行运行测试,检查电动机的运行状态和输出效果。
3. 操作说明SEW变频器的操作简单方便,以下是常见的操作步骤:1.启动和停止:按下启动按钮启动变频器,按下停止按钮停止变频器。
2.转速调节:通过旋转转速调节旋钮来调节电动机的转速,注意在变速过程中的平稳性。
3.运行状态监测:变频器具有运行状态监测功能,可以监测电动机的电流、转速等参数。
4.报警信息处理:当变频器出现故障或异常情况时,会发出报警信息,需要及时处理和排除故障。
5.其他功能:SEW变频器还具有多种功能,如定时启停、连续循环、多段速度调节等,用户可以根据需要进行设置和使用。
4. 故障排除在使用SEW变频器过程中,可能会遇到一些故障和问题,以下是常见的故障排除方法:1.电源故障:检查变频器的电源线是否接触良好,确保电源稳定。
物流线SEW变频器MOVIPRO的调试方法及步骤MOVIPRO现场变频器(用于物流线所有的升降机)调试,第一步,首先给MOVIPRO分配规划的IP地址。
SEW的出厂默认IP,地址为192.168.10.4。
先将计算机的IP改为192.168.10.X (X不等于4)打开软件,修改如下参数,并保存。
IP,修改成功后进行第二步。
第二步,修改60参数组和87参数组。
修改60参数组,禁用端子输入。
修改87参数组,设置MOVIPRO状态字和控制字(相对于程序的输入输出)第三步,通过向导,完成MOVIPRO的电机参数设置。
选择是否带编码器,根据电机名牌选择点击NEXT上载变频器里面的参数选择电机类型选择电机的功率,电压等参数选择是否使用编码器变频器用于升降带编码器后,需要设置的参数完成设置,下载进变频器。
用Manual模式转电机07B变频器(用于升降机的横移皮带)每个柜子里面的07B是通过网关和PLC通讯的。
调试,第一步,首先给网关分配规划的IP地址。
SEW的出厂默认IP,地址为192.168.10.4。
先将计算机的IP改为192.168.10.X (X不等于4)打开软件,修改如下参数,并保存。
IP,修改成功后进行第二步。
第二步修改10,60,87参数组修改10参数组修改60参数组修改87参数组第三步,通过向导设置变频器参数点击完成,将参数下载进07B,完成设置用Manual模式转电机61B变频器(用于剪式升降台)调试,第一步,首先给网关分配规划的IP地址。
SEW的出厂默认IP,地址为192.168.10.4。
先用手柄,将78号参数修改成规划的IP地址,并且设置网关和子网掩码。
第二步,修改10,60,87参数组修改10参数组修改60参数组修改87参数组第三步,通过向导,设置变频器参数完成设置,将参数下载进变频器,完成设置用Manual模式转电机注意每次用完Manual模式后,必须从软件中退出Manual模式,否则电机无法通过程序转动电机。
1.变频器调试步骤:(所用软件为MOVITOOLS)设置网关DP地址,然后短接所有变频器的DI01与24VIO端子,然后变频器与PC通信,点扫描,扫描出设备后下载变频器启动信息,即parameter1(设置控制方式为VF,根据实际情况设置电机型号),然后修改参数,如P100设为SBUS/Fixed,P101设为SBUS,P600等设为NO FUNCTION,P881设为1,其他变频器也是这样,只是修改一下P881(系统总线的地址)的数值。
然后网关与PC 通信,扫描出与网关通信的所有变频器,然后知道变频器与PLC通信的所用的外设地址,最后把最后一个变频器的S1和S2接通,其余变频器的S1与S2断开,最后在通电状态下把AS接通(切记是在所有变频器的S1与S2设置正确的前提下)。
伺服调试步骤:(所用软件为MT_Manger)设置伺服DP地址,然后断开DIOO与24VIO,接通DI01与24VIO,同时接通7与9端子,然后软件与伺服通信,通信波特率为57.6,型号为MOVITRAC B,点对点通信方式,下载伺服启动信息,设置转动惯量为100,电机温度过高时立即停止然后把启动信息下载到伺服(必须在禁止模式下)。
然后点通过扩展总线控制,选择通信方式为DP,然后电子齿轮比用默认值,不能点击Caculate,即电子齿轮比全部采用默认值,直接点击NEXT,然后设置软限位,然后下载到伺服(必须在禁止模式下)。
然后进入监控模式,伺服启动必须先设置手动启动,此时状态字Motor turning为1,此时若IPOS reference位为0,必须进行寻参模式,才能启动自动模式,寻参模式启动方法如下:寻参:1.设置P902的参数,确定寻参类型为0,然后在控制模式下通过PC发控制字以及0转速给伺服,即启动寻参,寻参原位信号通过端子DI03(端子功能为Reference Travel)传入,为1时减速,脱离时停止,同时将当前位置清零,此时IPOS reference 位为1。
SEW变频器设置参数说明1.控制模式:SEW变频器通常有开环控制和闭环控制两种模式。
开环控制适用于一些简单的应用场景,而闭环控制则可以更精确地控制电机的转速和位置。
2.脉冲输出方式:SEW变频器可以通过脉冲信号控制电机的转速和位置。
在参数设置中,可以选择脉冲信号的频率和脉冲数来调整电机的运行方式。
3.角度传感器设置:SEW变频器可以通过角度传感器来检测电机的转子角度,从而实现闭环控制。
在参数设置中,可以设置角度传感器的信号类型和分辨率。
4.输出频率范围:SEW变频器可以设置电机的输出频率范围,通常以赫兹(Hz)为单位。
根据电机的额定转速和负载要求,合理设置输出频率范围可以提高电机的运行效率和寿命。
5.输出电压范围:SEW变频器可以设置电机的输出电压范围,以适应不同的电源电压和负载要求。
根据实际情况,调整输出电压范围可以保证电机的正常运行。
6.起动控制参数:SEW变频器的起动控制参数设置对于电机的起动过程有重要影响。
可以通过设置起动时间、起动电流和起动转矩来控制电机的起动速度和起动负载。
7.加减速时间设置:SEW变频器的加减速时间设置可以影响电机的启停过程。
可以通过调整加速时间和减速时间来控制电机的速度变化过程,提高电机的运行平稳性和安全性。
8.过载保护设置:SEW变频器通常具有过载保护功能,可以通过设置过载保护参数来保护电机和变频器。
可以根据电机的额定负载和工作环境设置过载保护参数,提高电机的使用寿命。
9.故障诊断参数:SEW变频器可以通过设置故障诊断参数来实时监测电机的运行状态。
可以设置报警参数,当电机发生故障时及时发出警报,从而及时处理故障,保证设备的正常运行。
10.通讯接口设置:SEW变频器通常具有通讯接口,可以与其他设备进行数据交互和远程控制。
在参数设置中,可以设置通讯接口的协议和通讯速率,以实现设备之间的数据传输。
总之,SEW变频器的参数设置对于电机的运行效果和性能具有重要影响。
通过合理设置各项参数,可以提高电机的运行效率、安全性和使用寿命。
S E W变频器调试步骤SEW变频器调试步骤一.确保连线全部完成,控制回路无接线差错。
二.给变频器加上电1.调出850参数(语言选择),将其设定成English(英语);2.调出802参数,将short menu设定成off。
三.变频器运行(一).开各台变频器(开环运行)1.调出770参数,将其设定为V/F模式;2.本控:调出870参数,显示:870 NOMANVAL OPERATION按→键,再按↑键显示:ROTATION SENSECCWE = EXIT CW按←(反转) 或→(正转) 键起动;按 Q 键停止;3.外控①短接 41 — 44 号端子( 或由电路开关加上此起动信号 ),②加入给定信号。
(二)联机运行(闭环运行)(此时必须将各台电机线、刹车线及编码器全部接上,此步可用来排除编码器接线错误。
)1.调出770参数,将其设定为speed control;2.调出510参数,设为yes;3.调出520参数,设为yes;4.开各台变频器(以上述开环运行方式开各台变频器)如报出10号故障,可能是相序错,调整相序开机;如报出12号故障,也可能是相序错,调整相序开机。
四.联动开机(开不出可能与各类参数设定有关)(一)短接从机102-44号端口(即自由运行状态)(二)开主机启动(三)主机开出后,辅机逐个脱去102-44号短接线注: 1 灌装机不允许反转2洗瓶机整体反转操作(指穿上大链后):①将主机41号端口线拆下,接入42号端口,正常开机则可;②各台辅机正、反转微调 :A短接102、44号端口(即自由运行状态)B以变频器旁按钮盒操作,即将旋钮打在正或反转状态C按下点动按钮,将链条松紧调至合适位置(与机械配合).附主要参数(其他参数按图纸设定)灌装机(以GY80为例)灌装机参数设定主动机从动机注:编码器部分94(+5V) 97(0V)编码器电源95(+5V) 96(0V)传感器电源对于编码器有10个端口的94、95、96、97必须分开 8 个端口的:94、95 96、97故障信号和故障原因清单:。
SEW变频器调试步骤
一. 确保连线全部完成,控制回路无接线差错。
二. 给变频器加上电
1.调出850参数(语言选择),将其设定成English(英语);
2.调出802参数,将short menu设定成off。
三. 变频器运行
(一).开各台变频器(开环运行)
1.调出770参数,将其设定为V/F模式;
2.本控:调出870参数,显示:870 NO
MANVAL OPERATION
按→键,再按↑键
显示:ROTATION SENSE
CCWE =EXIT CW
按←(反转) 或→(正转) 键起动;按Q 键停止;
3.外控①短接41 —44 号端子
( 或由电路开关加上此起动信号),
②加入给定信号。
(二)联机运行(闭环运行)
(此时必须将各台电机线、刹车线及编码器全部接上,
此步可用来排除编码器接线错误。
)
1.调出770参数,将其设定为speed control;
2.调出510参数,设为yes;
3.调出520参数,设为yes;
4.开各台变频器(以上述开环运行方式开各台变频器)
如报出10号故障,可能是相序错,调整相序开机;
如报出12号故障,也可能是相序错,调整相序开机。
四.联动开机(开不出可能与各类参数设定有关)
(一)短接从机102-44号端口(即自由运行状态)
(二)开主机启动
(三)主机开出后,辅机逐个脱去102-44号短接线
注: 1 灌装机不允许反转
2洗瓶机整体反转操作(指穿上大链后):
①将主机41号端口线拆下,接入42号端口,正常开机则
可;
②各台辅机正、反转微调:
A短接102、44号端口(即自由运行状态)
B以变频器旁按钮盒操作,即将旋钮打在正或反转状态
C按下点动按钮,将链条松紧调至合适位置(与机械配
合).
附主要参数(其他参数按图纸设定)
灌装机(以GY80为例)
灌装机参数设定
主动机
从动机
参数号端口号参数设定说明
510 Yes
520 Yes
553RAPID STOP 同步滞后,延552时间快停(按140梯度递554减制动快停TL61=0),O/I SIGNAL
602 TL47 FRS CONTROL主从同步控制
与主机62号端口参数611配合使用
603TL48 FRS ZERO PT主-从同步的零点TL48=1 同步误差清除604TL49 SLAVE START 从动机起动TL49=1
611 TL62 /FAULT 故障输出
与主机47号端口参数602配用760 Yes
761 IS SLAVE
故障信号和故障原因清单:。
