温度变送器(带传感器)校准记录

带传感器温度变送器校准结果测量不确定度的评定1、 概述1.1、测量依据：JJF1183—2007《温度变送器校准规范》 1.2、计量标准：标准水银温度计，多功能校准仪FLUKE7251.3、采用直接比较法测量带传感器的温度变送器，将温度变送器的输出信号换算成温度值与标准温度计值进行比较1.4、被测对象：带传感器的温度变送器，测量范围（-50~350）℃，输出范围（4~20）mA 2、数学模型])([00I t t t I I I s mmd t +--=∆ （1） 式中：t I ∆—变送器在温度t 时的示值误差；d I —变送器的输出电流值；m I —变送器的输出电流量程； m t —变送器的温度输入量程；s t —变送器的输入温度值； 0t —变送器输入的下限温度；0I —变送器的输出电流的理论下限值；3、方差与灵敏度系数式（1）中d I ，s t 互为独立，因而得：灵敏系数：d t I I c ∂∆∂=1=1 mm s t t It I c -=∂∆∂=2 故)()(22222s mmd ct u t I I u u +=4 标准不确定度分量评定（100℃为例）4.1、标准水银温度计读数分辨力（估读）引入的标准不确定度)(1b t u ，用B 类标准不确定度评定。

标准水银温度计的读数分辨力为其分度值的1/10，即0.01℃，则不确定度区间半宽为0.01℃，按均匀分布计算，)(1b t u =≈0.006℃4.2、由恒温槽温场不均匀引入的标准不确定度)(2b t u ，用B 类标准不确定度评定。

恒温槽温场最大温差为0.02℃，则不确定度区间半宽为0.01℃,按均匀分布处理。

)(2b t u ＝0.01/≈0.006℃4.3、恒温槽温度波动引入的标准不确定度)(3b t u ，用B 类标准不确定度表示。

恒温槽温场稳定性为0.04℃/10min,则不确定度区间半宽为0.02℃,按均匀分布计算，)(3b t u ＝0.02/≈0.012℃4.4、标准水银温度计读数时视线不垂直引入的不确定度)(4b t u ，用B 类不确定度评定。

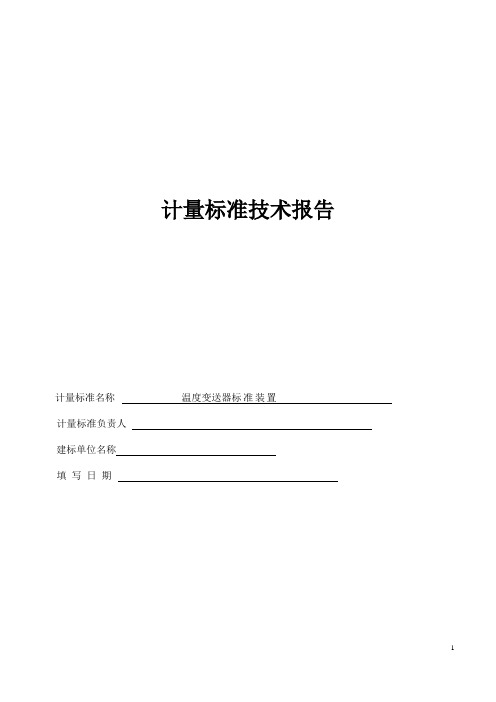

计量标准技术报告
计量标准名称温度变送器标准装置
计量标准负责人
建标单位名称
填写日期
目录
一、建立计量标准的目的………………………………………………………………… ( )
二、计量标准的工作原理及其组成………………………………………………………( )
三、计量标准器及主要配套设备…………………………………………………………( )
四、计量标准的主要技术指标……………………………………………………………( )
五、环境条件………………………………………………………………………………( )
六、计量标准的量值溯源和传递框图……………………………………………………( )
七、计量标准的稳定性考核………………………………………………………………( )
八、检定或校准结果的重复性试验………………………………………………………( )
九、检定或校准结果的不确定度评定……………………………………………………( )
十、检定或校准结果的验证………………………………………………………………( ) 十一、结论…………………………………………………………………………………( ) 十二、附加说明……………………………………………………………………………( )
、温度变送器（不带传感器）校准：采用输入信号法，利用过程校验仪给温度变送器输入标准温度信号，当数值稳定后，依次记录标准温度示值和变送器的输出值，变送器输出信号的测量标准采用数字多用表或者过程校验仪。

图3输入热电阻的温度变送器校准图4输入热电偶信号的温度变送器校准
注：应当提供《计量标准的稳定性考核记录》。

注：应当提供《检定或校准结果的重复性试验记录》。

某集团氧化铝热电厂1#锅炉热控仪表校验纪录报告1.变送器调整,校验纪录报告···············2.料位仪表调整校验纪录报告··············3.执行器校定校验纪录报告···············4.执行机构系统调试纪录报告·············5.压力表调整校验纪录报告···············6.压力开关调整校纪录报告···············7.热电偶(热电阻)检验报告···············8.系统模拟试验纪录报告·················位 号 PT101 工程名称 阳煤集团氧化热电厂1#炉热控系统 仪表名称 压力变送器型 号 EJA110A 量 程 25kpa 精 度 0.1 制造厂家 重庆横河川仪有限公司出厂编号 6432 出厂日期 06.7 输 出 4～20mA 校验日期 07年3月10日室 温 18 标准仪表 名 称台式精密压力表 出 厂 编 号9745 精 度 等 级0.1 多功能校验仪061001 0.05标 准 值 实 际 输 出 值误 差变 差 （mA ） 表头指示 （Kpa ） 刻度值 （Kpa ）输出值 （mA ）上 升 （mA ） 下 降 （mA ） 上 升 （mA ） 下 降 （mA ） 0 4 4 4 0 0 0 0 5 7.2 7.2 7.2 0 0 0 5 10 10.4 10.4 10.4 0 0 0 10 13.6 13.6 13.6 0 0 0 15 20 16.8 16.8 16.8 0 0 0 20 25 20 20 20 0 0 0 25备 注 最大允许误差：1 % 绝对误差=Ｍ-ｕ 相对误差=（Ｍ－ｕ）／ｕＸ100％ 误差0，变差0 指示值－ Ｍ， 被测真值－ｕ 结 论： 合格会签栏监理（建设）单位 施工单位年 月 日专业技术负责质检员 专业工长测试人年 月 日位 号 PT 102 工程名称 阳煤集团氧化热电厂1#炉热控系统 仪表名称 压力变送器型 号 EJA110A 量 程 25kpa 精 度 0.1 制造厂家 重庆横河川仪有限公司出厂编号 4683 出厂日期 06.7 输 出 4～20mA 校验日期 07年3月10日室 温 18 标准仪表 名 称台式精密压力表 出 厂 编 号9745 精 度 等 级0.1 多功能校验仪061001 0.05标 准 值 实 际 输 出 值误 差变 差 （mA ） 表头指示 （Kpa ） 刻度值 （Kpa ）输出值 （mA ）上 升 （mA ） 下 降 （mA ） 上 升 （mA ） 下 降 （mA ） 0 4 4 4 0 0 0 0 5 7.2 7.2 7.2 0 0 0 5 10 10.4 10.4 10.4 0 0 0 10 15 13.6 13.6 13.6 0 0 0 15 20 16.8 16.8 16.8 0 0 0 20 25 20 20 20 0 0 0 25备 注 最大允许误差：1 % 绝对误差=Ｍ-ｕ 相对误差=（Ｍ－ｕ）／ｕＸ100％ 误差0，变差0 指示值－ Ｍ， 被测真值－ｕ 结 论：合格会签栏监理（建设）单位 施工单位年 月 日专业技术负责 质检员 专业工长测试人年 月 日YT-04-（） 位 号 PT 103 工程名称 阳煤集团氧化热电厂1#炉热控系统仪表名称 压力变送器型 号 EJA110A 量 程 25kpa 精 度 0.1 制造厂家 重庆横河川仪有限公司出厂编号 4686 出厂日期 06.7 输 出 4～20mA 校验日期 07年3月4日室 温 18 标准仪表 名 称台式精密压力表 出 厂 编 号9745 精 度 等 级0.1 多功能校验仪061001 0.05标 准 值 实 际 输 出 值误 差变 差 （mA ） 表头指示 （Kpa ） 刻度值 （Kpa ）输出值 （mA ）上 升 （mA ） 下 降 （mA ） 上 升 （mA ） 下 降 （mA ） 0 4 4 4 0 0 0 0 5 7.2 7.2 7.2 0 0 0 5 10 10.4 10.4 10.4 0 0 0 10 15 13.6 13.6 13.6 0 0 0 15 20 16.8 16.8 16.8 0 0 0 20 25 20 20 20 0 0 0 25备 注 最大允许误差：1 % 绝对误差=Ｍ-ｕ 相对误差=（Ｍ－ｕ）／ｕＸ100％误差0，变差0 指示值－ Ｍ， 被测真值－ｕ结 论：合格会签栏监理（建设）单位 施工单位年 月 日专业技术负责质检员 专业工长测试人年 月 日YT-04-（） 位 号 PT 104A 工程名称 阳煤集团氧化热电厂1#炉热控系统仪表名称 压力变送器型 号 EJA110A 量 程 25kpa 精 度 0.1 制造厂家 重庆横河川仪有限公司出厂编号 4689 出厂日期 06.7 输 出 4～20mA 校验日期 07年3月6日室 温 18 标准仪表 名 称台式精密压力表 出 厂 编 号9745 精 度 等 级0.1 多功能校验仪061001 0.05标 准 值 实 际 输 出 值误 差变 差 （mA ） 表头指示 （Kpa ） 刻度值 （Kpa ）输出值 （mA ）上 升 （mA ） 下 降 （mA ） 上 升 （mA ） 下 降 （mA ） 0 4 4 4 0 0 0 0 5 7.2 7.2 7.2 0 0 0 5 10 10.4 10.4 10.4 0 0 0 10 15 13.6 13.6 13.6 0 0 0 15 20 16.8 16.8 16.8 0 0 0 20 25 20 20 20 0 0 0 25备 注 最大允许误差：1 % 绝对误差=Ｍ-ｕ 相对误差=（Ｍ－ｕ）／ｕＸ100误差0，变差0 指示值－ Ｍ， 被测真值－ｕ结 论：合格会签栏监理（建设）单位 施工单位年 月 日专业技术负责质检员 专业工长测试人年 月 日位 号 PT 104B 工程名称 阳煤集团氧化热电厂1#炉热控系统仪表名称 压力变送器型 号 EJA110A 量 程 25kpa 精 度 0.1 制造厂家 重庆横河川仪有限公司出厂编号 4962 出厂日期 06.7 输 出 4～20mA 校验日期 07年3月6日室 温 18 标准仪表 名 称台式精密压力表 出 厂 编 号9745 精 度 等 级0.1 多功能校验仪061001 0.05标 准 值 实 际 输 出 值误 差变 差 （mA ） 表头指示 （Kpa ） 刻度值 （Kpa ）输出值 （mA ）上 升 （mA ） 下 降 （mA ） 上 升 （mA ） 下 降 （mA ） 0 4 4 4 0 0 0 0 5 7.2 7.2 7.2 0 0 0 5 10 10.4 10.4 10.4 0 0 0 10 15 13.6 13.6 13.6 0 0 0 15 20 16.8 16.8 16.8 0 0 0 20 25 20 20 20 0 0 0 25备 注 最大允许误差：1 % 绝对误差=Ｍ-ｕ 相对误差=（Ｍ－ｕ）／ｕＸ100％误差0，变差0 指示值－ Ｍ， 被测真值－ｕ结 论： 合格会签栏监理（建设）单位 施工单位年 月 日专业技术负责质检员 专业工长测试人年 月 日位 号 PT 105 工程名称 阳煤集团氧化热电厂1#炉热控系统仪表名称 压力变送器型 号 EJA110A 量 程 25kpa 精 度 0.1 制造厂家 重庆横河川仪有限公司出厂编号 6447 出厂日期 06.7 输 出 4～20mA 校验日期 07年3月10日室 温 18 标准仪表 名 称台式精密压力表 出 厂 编 号9745 精 度 等 级0.1 多功能校验仪061001 0.05标 准 值 实 际 输 出 值误 差变 差 （mA ） 表头指示 （Kpa ） 刻度值 （Kpa ）输出值 （mA ）上 升 （mA ） 下 降 （mA ） 上 升 （mA ） 下 降 （mA ） 0 4 4 4 0 0 0 0 5 7.2 7.2 7.2 0 0 0 5 10 10.4 10.4 10.4 0 0 0 10 15 13.6 13.6 13.6 0 0 0 15 20 16.8 16.8 16.8 0 0 0 20 25 20 20 20 0 0 0 25备 注 最大允许误差：1 % 绝对误差=Ｍ-ｕ 相对误差=（Ｍ－ｕ）／ｕＸ100％误差0，变差0 指示值－ Ｍ， 被测真值－ｕ结 论： 合格会签栏监理（建设）单位 施工单位年 月 日专业技术负责质检员 专业工长测试人年 月 日位 号 PT 106 工程名称 阳煤集团氧化热电厂1#炉热控系统仪表名称 压力变送器型 号 EJA430A 量 程 0～50kpa 精 度 0.1 制造厂家 重庆横河川仪有限公司出厂编号 6450 出厂日期 06.7 输 出 4～20mA 校验日期 07年3月6日室 温 18 标准仪表 名 称台式精密压力表 出 厂 编 号9745 精 度 等 级0.1 多功能校验仪061001 0.05标 准 值 实 际 输 出 值误 差变 差 （mA ） 表头指示 （Kpa ） 刻度值 （Kpa ）输出值 （mA ）上 升 （mA ） 下 降 （mA ） 上 升 （mA ） 下 降 （mA ） 0 4 4 4 0 0 0 0 10 7.21 7.21 7.21 0.01 0.01 0 10 20 10.41 10.41 10.41 0.01 0.01 0 20 30 13.61 13.61 13.61 0.01 0.01 0 30 40 16.81 16.81 16.81 0.01 0.01 0 40 50 20.01 20.01 20.01 0.01 0.01 0 50备 注 最大允许误差：1 % 绝对误差=Ｍ-ｕ 相对误差=（Ｍ－ｕ）／ｕＸ100％误差0，变差0 指示值－ Ｍ， 被测真值－ｕ结 论： 合格会签栏监理（建设）单位 施工单位年 月 日专业技术负责质检员 专业工长测试人年 月 日YT-04-（）位 号 PT 107A 工程名称 阳煤集团氧化热电厂1#炉热控系统仪表名称 压力变送器型 号 EJA430A 量 程 0～100kpa 精 度 0.1 制造厂家 重庆横河川仪有限公司出厂编号 4701 出厂日期 06.7 输 出 4～20mA 校验日期 07年3月6日室 温 18 标准仪表 名 称台式精密压力表 出 厂 编 号9745 精 度 等 级0.1 多功能校验仪061001 0.05标 准 值 实 际 输 出 值误 差变 差 （mA ） 表头指示 （Kpa ） 刻度值 （Kpa ）输出值 （mA ）上 升 （mA ） 下 降 （mA ） 上 升 （mA ） 下 降 （mA ） 0 4 4 4 0 0 0 0 20 7.21 7.21 7.21 0.010.010 20 40 10.41 10.41 10.41 0 0 0 40 60 13.61 13.61 13.61 0 0 0 60 8016.81 16.81 16.81 0 0 0 8010020 20 20 00 100备 注 最大允许误差：1 %绝对误差=Ｍ-ｕ 相对误差=（Ｍ－ｕ）／ｕＸ100％误差-1 变差0 指示值－ Ｍ， 被测真值－ｕ结 论： 合格会签栏监理（建设）单位 施工单位年 月 日专业技术负责质检员 专业工长测试人年 月 日YT-04-（） 位 号 PT 107B 工程名称 阳煤集团氧化热电厂1#炉热控系统仪表名称 压力变送器型 号 EJA430A 量 程 0～100kpa 精 度 0.1 制造厂家 重庆横河川仪有限公司出厂编号 4704 出厂日期 06.7 输 出 4～20mA 校验日期 07年3月6日室 温 18 标准仪表 名 称台式精密压力表 出 厂 编 号9745 精 度 等 级0.1 多功能校验仪061001 0.05标 准 值 实 际 输 出 值误 差变 差 （mA ） 表头指示 （Kpa ） 刻度值 （Kpa ）输出值 （mA ）上 升 （mA ） 下 降 （mA ） 上 升 （mA ） 下 降 （mA ） 0 4 4 4 0 0 0 0 20 7.21 7.21 7.21 0.01 0.01 0 20 40 10.41 10.41 10.41 0．01 0．01 0 40 60 13.61 13.61 13.61 0．01 0．01 0 60 8016.81 16.81 16.81 0．01 0．01 0 8010020 20 20 0 0 0 100备 注 最大允许误差：1 %绝对误差=Ｍ-ｕ 相对误差=Ｍ－ｕ／ｕＸ100％误差0。

温度计自校规程
1.目的
对温度计进行校准，确保其准确度和适用性保持完好。

2.范围
适用于测量溶液温度所使用的硬质玻璃温度计。

3. 校准步骤
3.1检查温度计玻璃体是否破裂、刻度是否清晰，否则更换。

3.2用一透明的玻璃仪器盛装适量自然溶解的冰水混合物。

3.3将温度计有感温液体的一端放进冰水混合物中，然后观察水银柱的变化情况。

3.4待水银柱变化稳定，再对照温度计刻度是否在0℃的位置，记录读数。

3.5第一次测量完成后，取出温度计，待水银柱回到自然的位置后，重新第二次测量，这样连续测量三次，得出结果再取平均值，记录在《温度计校准记录表》内。

3.6以上步骤完成后，把温度计放在50℃以下的温水中（30℃为宜），用标准温度计进行校对（操作步骤同待检温度计），对比并记录温度计的和标准温度计的读数。

3.7第一次测量完成取出温度计，待水银柱回到自然的位置后，再进行第二、第三次测量，测得的结果取平均值，记录在《温度计校准记录表》内。

4.判定依据
三次测量值与标准值之差，均在允许误差范围内，该温度计判校准合格。

温度计允许误差范围：
5.校准周期
六个月校准一次
6.相关记录
温湿度校准记录表
温度校准记录表
编号： 20160614-1
校准人：校准日期：审核人：。
