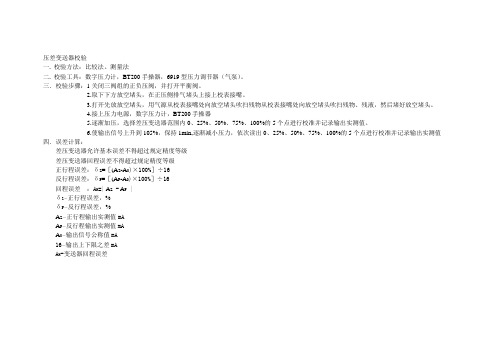

差压变送器校验

压差变送器校验
一.校验方法：比较法。

测量法
二.校验工具：数字压力计，BT200手操器，6919型压力调节器（气泵）。

三．校验步骤：1关闭三阀组的正负压阀，并打开平衡阀。

2.取下下方放空堵头，在正压侧排气堵头上接上校表接嘴。

3.打开先放放空堵头，用气源从校表接嘴处向放空堵头吹扫残物从校表接嘴处向放空堵头吹扫残物、残液，然后堵好放空堵头。

4.接上压力电源，数字压力计，BT200手操器
5.逐渐加压，选择差压变送器范围内0、25%、50%、75%、100%的5个点进行校准并记录输出实测值。

6.使输出信号上升到105%，保持1min,逐渐减小压力，依次读出0、25%、50%、75%、100%的5个点进行校准并记录输出实测值四．误差计算：
差压变送器允许基本误差不得超过规定精度等级
差压变送器回程误差不得超过规定精度等级
正行程误差：δZ=［(A Z-A0)×100%］÷16
反行程误差：δF=［(A F-A0)×100%］÷16
回程误差：A H=| A Z - A F |
δZ－正行程误差，%
δF－反行程误差，%
A Z－正行程输出实测值mA
A F－反行程输出实测值mA
A0－输出信号公称值mA
16－输出上下限之差mA
A H-变送器回程误差
单位：
仪表使用部位：
位号：
规格型号：
精度等级：
制造厂商：
出厂编号：
允许基本误差：
最大基本误差：
允许基本回程误差：最大回差误差：
校准人：
负责人：
年月日。

智能差压变送器的校验
智能差压变送器的校验分为以下几步：
1. 零位校验：将变送器与压力源相连，通过仪表读取变送器的输出信号，确认在无应力作用下的压力输出为零。

如果不为零，可以通过调整零位调节器来调整零位。

2. 静态校验：将变送器与压力源相连，施加特定的压力，通过仪表读取变送器的输出信号，与实际的压力值进行比较。

如果存在差异，可以通过调整静态校验调节器来调整输出信号与实际压力值的一致性。

3. 动态校验：将变送器与压力源相连，施加一系列变化的压力值，并通过仪表读取变送器的输出信号。

根据输出信号的变化情况，判断变送器的响应速度和动态特性。

如果存在响应速度慢或者动态特性不良的情况，可以对变送器进行调整或更换。

4. 温度校验：在不同的温度条件下，通过仪表读取变送器的输出信号，并与实际的压力值进行比较。

如果存在温度影响导致输出信号与实际压力值不一致的情况，可以通过温度补偿进行校正。

需要注意的是，校验智能差压变送器时应使用标准的校验设备和方法，并按照制造商提供的操作手册进行操作。

同时，校验的频率应根据实际情况确定，一般建议进行定期校验，以确保变送器的准确性和可靠性。

差压变送器的校验步骤1.确定校验范围：首先需要确定差压变送器的测量范围，例如0-1000kPa。

校验时，应该选择几个不同的压力点进行校验，例如0kPa、250kPa、500kPa、750kPa和1000kPa。

2.准备校验设备：准备好校验设备，包括校验泵、校验表、传感器等。

校验泵用于产生不同的压力，校验表用于测量校验泵产生的压力，传感器则用来测量差压变送器的输出信号。

3.连接差压变送器：将差压变送器与校验设备连接起来，确保连接的稳固和密封。

应根据差压变送器的规格和连接方式，正确安装连接。

4.准备校验环境：校验时，需要确保校验环境的稳定性和准确性。

校验空间应该稳定、干燥，并保持适宜的温度。

同时，需要将校验设备与电源连接，并确保供电稳定。

5.零点校验：首先进行零点校验。

将校验泵产生的压力调整为0kPa，查看差压变送器的输出信号。

如果输出信号不为0，可以通过调整差压变送器的零点调节螺丝来实现零点校准。

6.测量范围校验：校验泵逐步增加压力，经过一段时间让差压变送器稳定后，使用校验表测量差压变送器的输出信号。

将测量结果与校验表的读数进行对比，计算偏差。

7.调整差压变送器：根据测量结果，确定差压变送器的偏差，并计算出校正值。

利用调整螺丝，对差压变送器进行调整，使其输出信号逐渐接近校正值。

8.再次校验：在完成调整后，再次使用校验表测量差压变送器的输出信号。

确保输出信号与校准值的偏差在允许范围内。

9.记录和报告：完成校验后，应该记录校验的结果和校正值，并编制校验报告。

报告中应包括差压变送器的型号、校验日期、校验范围、校验设备和环境的参数、校验结果等信息。

10.定期重复校验：差压变送器的校验应该定期进行，以确保其准确性和可靠性。

校验周期应根据使用环境和要求进行确定。

总结起来，差压变送器校验的步骤包括确定校验范围、准备校验设备、连接差压变送器、准备校验环境、进行零点校验、测量范围校验、调整差压变送器、再次校验、记录和报告，以及定期重复校验。

差压变送器校验步骤以差压变送器校验步骤为标题，写一篇文章：差压变送器是一种常用的工业测量仪器，用于测量流体的压力差。

为了确保差压变送器的准确性和可靠性，需要进行校验。

下面将介绍差压变送器校验的具体步骤。

1. 校验前的准备工作在进行差压变送器校验之前，需要准备好校验设备和材料，包括校验器、压力表、气源、连接管道等。

同时，还要对校验器和压力表进行检查，确保其正常工作。

2. 连接差压变送器和校验器将差压变送器和校验器的进口和出口管道与连接管道连接起来。

确保连接牢固，并使用密封胶等材料进行密封，以防漏气。

3. 设定校验点根据需要校验的差压范围，设定校验点的压力值。

可以根据实际情况选择多个校验点进行校验，以确保差压变送器在不同压力下的准确性。

4. 施加压力通过调节气源，将气体压力逐渐增加，直到达到设定的校验点压力。

在施加压力的过程中，需要注意控制压力的稳定性，以保证校验结果的准确性。

5. 记录校验结果在每个校验点压力下，记录差压变送器和校验器的读数。

差压变送器的读数可以通过数字显示屏或模拟信号输出进行获取。

校验器的读数可以通过压力表进行获取。

6. 比较和分析结果将差压变送器和校验器的读数进行比较，计算它们之间的差值。

如果差值在允许误差范围内，说明差压变送器的准确性良好；如果差值超出允许误差范围，说明差压变送器存在偏差，需要进行调整或更换。

7. 调整和修正如果差压变送器的校验结果不符合要求，需要进行调整和修正。

可以通过调节差压变送器的零点和量程等参数来达到校验要求。

调整时要小心谨慎，避免对差压变送器造成损坏。

8. 重复校验在进行差压变送器校验后，建议重复进行校验，以确保校验结果的准确性和可靠性。

可以选择不同的校验点和不同的校验器进行校验，以验证差压变送器的性能。

总结：差压变送器校验是确保其准确性和可靠性的重要步骤。

校验前的准备工作、连接差压变送器和校验器、设定校验点、施加压力、记录校验结果、比较和分析结果、调整和修正、重复校验等步骤都是不可缺少的。

压力变送器的正确校验方法一、准备工作压力源通过胶皮管与自制接头相连接，关闭平衡阀门，并检查气路密封情况，然后把电流表(电压表)、手操器接入变送器输出电路中，通电预热后开始校准。

我们知道不管什么型号的差压变送器，其正、负压室都有排气、排液阀或旋塞；这就为我们现场校准差压变送器提供了方便，也就是说不用拆除导压管就可校准差压变送器。

对差压变送器进行校准时，先把三阀组的正、负阀门关闭，打开平衡阀门，然后旋松排气、排液阀或旋塞放空，然后用自制的接头来代替接正压室的排气、排液阀或旋塞；而负压室则保持旋松状态，使其通大气。

二、常规差压变送器的校准先将阻尼调至零状态，先调零点，然后加满度压力调满量程，使输出为20mA，在现场调校讲的是快，在此介绍零点、量程的快速调校法。

调零点时对满度几乎没有影响，但调满度时对零点有影响，在不带迁移时其影响约为量程调整量的1/5，即量程向上调整1mA，零点将向上移动约0.2mA，反之亦然。

三、智能差压变送器的校准用上述的常规方法对智能变送器进行校准是不行的，因为这是由HART变送器结构原理所决定了。

因为智能变送器在输入压力源和产生的4-20mA电流信号之间，除机械、电路外，还有微处理芯片对输入数据的运算工作。

因此调校与常规方法有所区别。

1．先做一次4-20mA微调，用以校正变送器内部的D/A转换器，由于其不涉及传感部件，无需外部压力信号源。

2．再做一次全程微调，使4-20mA、数字读数与实际施加的压力信号相吻合，因此需要压力信号源。

3．最后做重定量程，通过调整使模拟输出4-20mA与外加的压力信号源相吻合，其作用与变送器外壳上的调零(Z)、调量程(R)开关的作用完全相同问题讨论: 有的人认为，只要用HART 手操器就可改变智能变送器量程，并可进行零点和量程的调整工作，而不需要输入压力源，但这种做法不能称为校准，只能称为“设定量程”。

真正的校准是需要用一台标准压力源输入变送器的。

因为不使用标准器而调量程(LRV、URV)不是校准，忽略输入部分(输入变送器的压力)来进行输出调节(变送器的转换电路)不是正确的校准。

实训1 差压变送器的认识与校验目标1：认识差压变送器的外形、结构和信号输入、输出的位置。

操作要领：仔细观察差压变送器的外表、铭牌，学会从外部辨认仪表的类型；查找变送器输入、输出信号的位置；打开仪表外壳，认识内部结构。

目标2：掌握差压变送器校验的方法。

操作要领：按先接线，再通电，最后通气方式启动实训装置；找到调零点和调量程的档位和调整螺钉；反复调零点和量程使之达到实训要求值，按正反行程校验5等分点（加差压，检测并记录变送器输出）。

目标3：掌握数据处理方法。

操作要领：根据校验数据计算被校表的最大绝对误差、精确度和变差，给出校验结论。

实训1 差压变送器的认识与校验●实训目标1．认识差压变送器的外形、结构和信号输入、输出的位置；2．掌握差压变送器校验的方法。

●实训装置1．压力发生装置一套（气泵）；2．直流稳压电源一台（0～30VDC）；3．电容式差压变送器一台；4．数字电压表一台；5．标准电阻箱一台；6．导线若干，钳子、螺丝刀各一把。

●实训内容1．认识差压变送器结构，熟悉各调节螺钉的位置和用途；2. 调整仪表的零点和量程；3．仪表的精度校验。

●实训步骤（要领）1．认识压力(差压)变送器仔细观察各种压力（差压）变送器的外表、铭牌，学会从外部辨认仪表的类型。

查找各变送器输入、输出信号的位置。

打开仪表外壳，大体认识内部结构，找到调零点和调量程的挡位和调整螺钉。

2．调校接线电容式差压变送器校验接线如图2.20所示（三阀组、两线制连接）。

3．调校接线后，通电，打开气源，进行精度校验。

将差压测量范围0~0.4MPa平分为5点，进行刻度校验。

先做正行程（即输入差压从0增加到0.4MPa），后做反行程（即输入差压从0.4MPa减小到0），将检测到的负载电阻上相应的电压值填入数据表。

图2.20 电容式差压变送器校验接线图●数据处理将校验数据填入表2.1根据校验数据，计算基本误差和变差。

表2.1 精度校验数据记录表●实训报告1.写出差压变送器的校验步骤。

差压变送器零点迁移调校步骤
1. 准备工作，首先，确认差压变送器处于正常工作状态，确保
设备已经安全停机并且与被测介质的管路已经拆除。

然后，根据操
作手册和安全规程，进行相关的安全措施，例如戴上个人防护装备。

2. 零点校准操作，连接校准装置，对差压变送器进行零点校准。

通常情况下，校准装置会提供标准的大气压力，将差压变送器的输
出调整到零。

这一步骤需要根据具体的设备和校准装置来进行操作，确保按照设备操作手册和厂家指导进行。

3. 验证校准结果，校准完成后，需要对校准结果进行验证。

可
以使用标准的校准气体或者压力表来验证差压变送器的输出是否符
合预期的零点值。

验证结果应该记录并与设备规格进行比较。

4. 调整和确认，如果验证结果显示校准不准确，再次调整差压
变送器的零点，直到达到预期的校准结果。

确认校准后，需要将校
准日期和结果记录在校准证书或相关文件中。

5. 系统恢复，完成校准后，重新安装差压变送器，并根据需要
重新连接被测介质的管路。

确保设备处于正常工作状态，并进行必
要的功能测试，以确认调校后的差压变送器工作正常。

需要注意的是，以上步骤是一般的差压变送器零点迁移调校的
基本操作流程，具体的操作步骤和安全注意事项应根据不同的设备
和厂家提供的指导进行操作。

在进行任何校准操作之前，请务必仔
细阅读设备的操作手册和相关安全规程，并严格按照要求进行操作。

差压变送器的校验方法与步骤差压变送器的校验方法与步骤包括静态校验和动态校验两种方法，具体步骤如下：静态校验方法：1. 首先，确认差压变送器的安装位置和管道连接是否正确，确保管道无渗漏或杂质；2. 确保差压变送器的工作环境符合要求，温度、压力等参数在正常范围内；3. 使用标准校验仪器连接到差压变送器的输入和输出端口，校验仪器应准确可靠；4. 在校验仪器上设置所需的压力值，然后观察差压变送器的显示数值是否与校验仪器相符；5. 逐步调整校验仪器的压力值，检查差压变送器的输出是否随之变化，确保输出的压力值与输入压力值之差与差压变送器的量程范围相符；6. 对比差压变送器的实际输出值与校验仪器的读数，校验结果应在合理的误差范围内；7. 记录校验结果，包括校验仪器的读数、差压变送器的实际输出值以及校验时的环境参数，以备日后参考。

动态校验方法：1. 在差压变送器的输入端口施加一段稳定的变化压力，可通过压力泵或气源系统实现；2. 监测差压变送器的输出变化情况，可以通过示波器或数据采集仪器记录输出信号；3. 根据压力变化的曲线图，分析差压变送器的响应时间、灵敏度、线性度等性能指标；4. 逐步增加或减小压力变化范围，检验差压变送器的输出是否稳定可靠，响应时间是否符合要求；5. 对比动态校验的结果与差压变送器的技术参数，确保其性能指标在正常范围内；6. 若发现异常情况，及时调整差压变送器的参数或进行维修校准；7. 最后，根据动态校验的结果，制定相应的维护计划，保证差压变送器的正常运行。

综上所述，差压变送器的校验方法包括静态校验和动态校验两种，通过严格按照校验步骤进行，可以确保差压变送器的准确性和可靠性，保障工业生产的正常运行。

差压变送器的校验工作是非常重要的，需要定期进行，以确保仪器的准确性和稳定性，提高生产效率和质量。

差压变送器校准方法量程范围DP3J（3E）: 0~7.5KPaDP4J（4E）: 0~37.4KPa一、DP5J（5E）: 0~186.8KPa二、精度0.2级三、校验接线图四、校验：1、静态零点校验:2、将变送器的正负压室内残留液体排除后, 正负压室通大气, 检查, 变送器输出应为4mA, 允许绝对误差不超过0.032mA, 否则调整零点。

3、静压实验:4、向变送器的正、负压室同时施加(25%的公称压力)并排出正负压的气泡, 后关闭阀, 检查输出, 误差不超过±0.032mA, 如果超出误差, 则说明膜盒变形。

过程校验:零点校验: 将变送器正负压室内液体排除后检查零点。

5、 B.量程校验: 用定值器输入量程上限值, 电流表读数应为20mA, 最大允许绝对误差不超过0.032mA, 若不合格则调整量程螺钉。

6、C、进行零点量程校验：由于调整量程会影响零点, 所以要反复调整。

7、D、对变送器进行五点校验：正返行程校验, 检查变送器的线性, 各点误差应合格。

注：在进行行程校验时, 当压力表示值要靠近被校点刻度时, 要注意缓慢增加输入信号, 切勿超越校验点再返回, 下行程校验亦同理。

8、填写校验单后注：△调校时输入差压与输出电流关系式为:△Pi=（x%）2×△Pmax式中△Pi—输入差压；x%—输出量程的百分数；△Pmax—最大差压零点量程校验方法:变送器表体铭牌下有两个调整螺钉ZERO（零点）SPAN（量程）对于智能型变送器, 取下电子壳体就可以看见零点量程调整按钮, 用手同时按量程和零点按钮至少5秒, 以触发控制, 按ZERO（零点）按钮5秒以设置4mA , 验证输出是否为4mA, 按SPAN5秒设置量程, 验证输出是否为20mA。

5、附: 变送器调校记录。

变送器调校记录。

差压、压力变送器校准规范FJYX-CL-D03 1、概述本规范适用于使用中、修理后的DDZ—Ⅲ型电动单元组合仪表中差压、压力变送器以及电容式差压、压力变送器（一下简称“仪表”）的校准。

该仪表可以用来连续测量液体、蒸汽和气体的压力、差压、负压与节流装置配合可连续测量上述介质的流量，还可以用来测量液位等参数，并将被测参数转换成4—20mA直流电流信号输出，与其他仪器配合，可以组成自动测量、记录、调节、控制等系统。

其它压力转换成电量程的仪表，均可参照本规范的有关项目校准。

2、技术要求2.1仪表内部应整洁，零部件应完整，可调部件应灵活、可靠。

2.2输出电流：4—20mADC。

2.3基本误差：0.5﹪.根据测量范围的不同基本误差也不同，校准时以说明书为准。

2.4负载电阻：250Ω。

2.5来回变差：<基本误差的绝对值。

3、校准项目3.1基本误差校准3.2来回变差校准4、校准方法4.1基本误差校准校准接线图a)Ⅲ型及电容式仪表接线图按校准接线图接线，通电预热，接着按不同测量范围被校仪表选择输入标准信号，校准应在仪表输出为4.00、8.00、12.00、16.00、20.00mA或其它附近至少五个点上进行，根据测量范围确定各校准点所对应的输入压力标准值，均匀的增加输入压力，使其输入值分别达到校准点输入压力标准值，并读取各校准点相对应的输出实际值，然后逐渐减小输入压力，进行反行程校准。

—As基本误差的计算公式：δA=Ad式中：δA——正（反）行程的基本误差；——正（反）行程时仪表输出实际值；AdAs——校准点仪表输出标准值。

4.2回程误差的校准：仪表的回程误差，校准可与基本误差校准同时进行。

回程误差计算公式：△A=∣A1-A2∣式中：△A—回程误差；A1、A2—分别表示正、反行程时，同一校准点仪表输出实际值。

5、校准条件5.1校准环境条件校准环境温度0-35℃，相对湿度<85﹪5.2校准用设备5.2.1标准压力计：能平稳地输出被校仪表所需的压力信号及显示实施的压力准确度等级不低于0.025级（测量范围-0.1～1MPa）。
