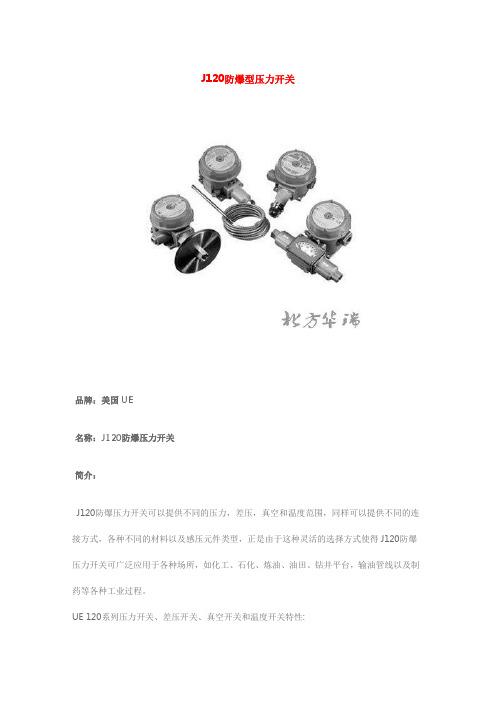

J120防爆型压力开关品牌：美国UE名称：J120防爆压力开关简介：J120防爆压力开关可以提供不同的压力，差压，真空和温度范围，同样可以提供不同的连接方式，各种不同的材料以及感压元件类型，正是由于这种灵活的选择方式使得J120防爆压力开关可广泛应用于各种场所，如化工、石化、炼油、油田、钻井平台，输油管线以及制药等各种工业过程。

UE 120系列压力开关、差压开关、真空开关和温度开关特性:● Class I,Divisions 1&2,Groups B,C&D;Class II,Divisions 1&2,Groups E,F&G;Class III系列●满足欧洲ATEX标准及中国CQST（GB3836）标准●双向电器接口为接线安装提供方便●可选择一个单刀双掷（SPDT）或两个SPDT输出●内有接线端子●盒盖有锁紧功能●有多种不同类型的传感组件可供选择，包括焊接不锈钢膜片及波纹管●平面安装卫生级的传感组件●有外部可调和内部可调式开关●有专为泵类设计的死区可调开关●热跟踪式和防冻保护的温度自调节的开关●有温度控制指示功能（820E/822E）参数表压：30”Hg Vac to 6000 psi (-1 to 413,7 bar)差压：0.2” wcd to 500 psid (0,5 mbar to 34,5 bar)00温度：-180 F to 650 F(-117.8度to 343.3度)工业应用应用于下列领域的实施报警、启动和关断的危险装置开关、真空开关、差压开关和温度开关化工厂；输油管道；炼油厂；煤粉和谷物尘埃处理；纯净气体管道；气体缓冲系统；储罐及压力泵、压缩机和汽轮机性能选项多种微型开关可供选择：1安培到30安培和达到480VAC 单刀双掷和双刀双掷及全密封型开关可调节死区外部手动复位适用于腐蚀性介质的Hastelloy.,Monel.及传感器材料150#和300#法兰温度开关可根据客户要求选择毛细管长度及铠装不锈钢，以保护毛细管及温包可选装不锈钢温包、外部带参考刻度式、全密封式、链盒盖、热电偶套管等。

美国UE压力开关说明:美国UE压力开关产品介绍：H100系列（通用型压力真空温度开关）：H100-483 H100-484 H100-485 H100-486 H100-488 H100-489 H100-490 H100-491H100-492 H100-493 H100-494 H100-520 H100-521 H100-522 H100-523 H100-524 H100-525 H100-530 H100-531 H100-532H100-533 H100-534 H100-535 H100-560 H100-561 H100-562 H100-563 H100-564 H100-565 H100-566 H100-567 H100-610H100-612 H100-616 H100-680 H100-701 H100-702 H100-703 H100-704 H100-705 H100-706 H100K系列：H100K-540 H100K-541 H100K-542 H100K-543 H100K-544 H100K-545 H100K-546 H100K-547 H100K-548J120系列（危险区域安装的压力开关真空开关差压开关和温度开关）：J120-126 J120-134 J120-137 J120-144 J120-152J120-156 J120-164 J120-171 J120-172 J120-173 J120-174 J120-183 J120-190 J120-193 J120-356 J120-450 J120-483J120-484 J120-488 J120-520J402K系列：J402K-147 J402K-157 J402K-455 J402K-456 J402K-457 J402K-559 J402K-S147B J402K-S157B J402K-540J402K-541 J402K-542 J402K-543 J402K-544 J402K-545 J402K-546J400K系列（通用型多点输出压力真空温度开关）：J400K-147 J400K-157J400K-455 J400K-456 J400K-457 J400K-559 J400K-S147B J400K-S157BJ120K系列：J120K-36 J120K-37 J120K-38 J120K-39 J120K-147 J120K-157J120K-367 J120K-455 J120K-456 J120K-457 J120K-540 J120K-541 J120K-542J120K-543 J120K-544 J120K-545 J120K-546 J120K-547 J120K-548 J120K-559J120K-S147B J120K-S157BH100系列：H100-171 H100-172 H100-173 H100-174 H100-183 H100-184 H100-185 H100-186 H100-188 H100-189 H100-190H100-191 H100-192 H100-193 H100-194 H100-218 H100-270 H100-274 H100-358 H100-361 H100-376；J403系列压力开关：J403-S134B J403-S137B J403-S144B J403-S146B J403-S156B J403-S164B J403-126 J403-134 J403-137 J403-144 J403-146 J403-156J403-164 J403-270 J403-274 J403-358 J403-361 J403-376 J403-442J403-443 J403-448 J403-450 J403-451 J403-452 J403-453 J403-454J403-550 J403-551 J403-552 J403-553 J403-554 J403-555 J403-570J403-571 J403-572 J403-610 J403-612 J403-614 J403-S126B H403-126H403-134 H403-144 H403-146 H403-156 H403-164 H403-358 H403-361 H403-376H403-S126B H403-S134B H403-S144B H403-S146B H403-S156B H403-S164B；H402K系列压力开关：H402K-455 H402K-456 H402K-457 H402K-559U系列压力开关:U-10D-10 U-12SHSN2C U-12SHSN3A U-12SHSN3D U-24-013U-24-014 U-24-014-M262 U-2S260L4-316 U-3611SB1 U-B402-120 U-H100-171U-H100-172 U-H100-173 U-H100-174 U-H100-184 U-H100-185 U-H100-188U-H100-189 U-H100-190 U-H100-191 U-H100-192 U-H100-193 U-H100-194U-H100-194-M449 U-H100-218 U-H100-358 U-H100-491 U-H100-520U-H100-522 U-H100-524 U-H100-533 U-H100-534 U-H100-567 U-H100-612U-H100-612-0500 U-H100-616 U-H100-701 U-H100-702 U-H100-703U-H100-704 U-H100-705 U-H100-705-M540 U-H100-706 U-H100K-540U-H100K-544 U-H121K-S147B-M210 U-H122-361 U-H122-612 U-H122-S126BU-H122-S146B U-H122-S156B U-H177-188 U-E122-2BSB-W050 U-J120-126U-J120-134 U-J120-144 U-J120-171 U-J120-173 U-J120-189 U-J120-190U-J120-190-0140 U-J120-190-1190 U-J120-191 U-J21K-254 U-J120-192U-J120-193 U-J120-194 U-J129K-36 U-J120K-S147B U-J120-560 U-J6-136U-J120K-457-M277 U-J120K-541-0140 U-J40-222 U-J400K-157 U-J400K-455U-J400K-456 U-J402K-455 U-J400-156 U-J400-164 U-J402-126 U-J402-164U-J402-454 U-J402-455 U-J402-612 U-J400-S156B U-J402-S156B U-J6-230 EchoSpan超声波液位计：LU81-5101 LU81-5161 LU83-5101 LU83-5161 LU84-5101 LU84-5161支架：LM50-1001(2＂NPT) LM50-1061(2＂G)EchoTouch超声波液位计：LU20-5001 LU20-5061 LU30-5003 LU30-5004 LU30-5063 LU30-5064EchoSafe隔爆型超声波液位计：XP88-00 XP89-00 XP88-02 XP89-02 支架:LM50-1001MiniMe紧凑型超声波液位计：LU12-5001 LU12-5061 LU11-5001 LU11-5061 LU13-5001 LU13-5061LU05-5001 LU05-5061 支架:LM50-1001EchoPod超声波液位控制器：DL14-00 DL14-01 DL14-11 DL14-10 DS14-00 DS14-01 DS14-11 DS14-10DL10-00 DL10-01 DL10-11 DL10-10 DX10-00 DX10-01 DX10-11 DX10-10接口:LI99-1001EchoSonic II超声波液位计：LU26-5001 LU26-5011 LU27-5001 LU27-5011 LU28-5001 LU28-5011LU29-5001 LU29-5011 标准探头带3米缆线,最大可以加长到7.6米,订货型号加-15.例如:LU28-00-15 支架:LM50-1001-1(1＂NPT) LM50-1061-1(1＂G)LM50-1001(2＂NPT) LM50-1061(2＂G)EchoSwich II多点超声波液位开关：LU77-5005 LU77-5065 LU78-5005 LU78-5065支架:LM50-1001-1(1＂NPT) LM50-1061-1(1＂G)LM50-1001(2＂NPT) LM50-1061(2＂G)音叉液位开关：LZ12-1405 LZ12-1425 传感器电缆:额外订购25＇或者50＇传感器电缆,将电缆的长度型号末尾注明.例如:LZ12-1405-25＇超声波液位开关：LU10-1305 LU10-1405 LU10-1325 LU10-1425LU10-2305 LU10-2405 LU10-2325 LU10-2425浮子开关：LV20-1201 LV20-1221 LV20-5201 LV20-5221传感器电缆额外订购25＇或者50＇电缆,需要在型号后面注明长度.例如:LV20-1201-25＇LV30-S201 LV31-S201 LV32-S201 LH23-1201 LH30-S301LV10-1301 LV10-1351 LV10-5301 LV10-5351传感器电缆额外订购25＇或者50＇电缆,需要在型号后面注明长度.例如:LV10-1301-25＇热式流量开关：FT10-1305 FT10-1405 FT10-1325 FT10-1424FT10-5305 FT10-5405 FT10-5325 FT10-5424 标准探头带2.5米电缆,最大可以加长到25＇或50＇,定货型号要加-25＇例如FT10-1405-25＇.PP材料FT50-1000PVDF材料FT50-5000 集装配置A T14/12。

安装维护前，请先通读说明书，并参阅最后一页推荐的操作、保修、厂家责任。

概述误用或错用此产品可能导致危险，在安装使用前请仔细阅读此说明书。

认证编号 2020322304003036适用范围中国标识 Ex d IIC T6 Gb; Ex tD A21, IP66 T85°C应用标准GB 3836.1, GB3836.2, GB 12476.1, GB 12476.5认证编号 DEMKO 09 ATEX 0815573X 适用范围 欧洲 (EU)标识 II 2 G Ex db IIC T6 Gb; II 2 D Ex tb IIIC T85°C Db IP66 应用标准EN IEC 60079-0; EN 60079-1; EN 60079-31认证编号 IECEx UL 03.0001X适用范围 国际标识 Ex db IIC T6 GbEx tb IIIC T85°C Db IP66-40°C to +75°C 应用标准IEC 60079-0; IEC 60079-1; IEC 60079-31认证编号 DEMKO 11 ATEX 1105261X 适用范围 欧洲(EU)标识 II 1 G Ex ia IIC T6 Ga应用标准EN IEC 60079-0; EN 60079-11认证编号 IECEx UL 14.0075X 适用范围 国际标识 Ex ia IIC T6 Ga-50°C ≤ Tamb ≤ +60°C 应用标准IEC 60079-0; IEC 60079-11有关标准修订/版本号，请参考UE 网站上的实际证书（如DEMKO 09 ATEX 0815573X ）：https:///resource-center/certifications/安装前，先确认所选开关接液部件是否与所测介质兼容。

为防止危险环境着火，在打开前断开电源电路。

1. 概述压力开关是与电器开关相结合的装置，当到达预先设定的流体压力时，开关接点动作。

主要应用于电厂、石化、冶金行业等工业设备上输出报警或控制信号，在工业领域中有着重要的用途，能预防生产工程中重要装置的损坏，避免了重大生产事故地发生。

2. 压力开关主要敏感元件2.1 波登管特点：普通型压力开关均采用此类敏感元件，主要材质由不锈钢、磷青铜等，测量范围广泛，长野的压力开关测量范围从10Pa（CL12）~100MPa（JM11）2.2 波纹管特点：耐久性及耐振性较波登管好，接断差可调范围大，主要材质有不锈钢、磷青铜等，价格相对较高，但可测压力范围较小，最大为15MPa（CB33）2.3 膜片特点：具有出色的耐腐蚀性，主要材质有NBR、氟橡胶等，如CS、CL系列等均采用此类敏感元件。

NBR：汽油、矿物油、苯氟橡胶：热油、蒸汽、空气、无机酸、卤素等3. 压力开关的相关术语3.1 精度：表示设备精准程度的值，包括线性度、公差、迟滞、重复性等。

目前长野的压力开关最高精度可达到±0.5%F.S，型号为CB33。

3.2 最大压力（Max.P）：压力范围的最大值。

3.3 满量程（F.S）：压力范围最大值和最小值的差值。

3.4 接断差（死区）：是指开关设定动作值和复位值的差值，例如当设定、值为1MPa，实际复位值为0.9MPa时，接断差为0.1MPa。

3.5 作温度：是指仪器的内部机构、敏感元件等工作时不会发生持续变形的温度范围。

一般压力开关推荐工作温度范围为-5~400C，若介质温度过高时，可考虑加附件虹吸管（灌状），达到降温的目的。

3.6 S.P.D.T（单刀双掷）：由一个常开、一个常闭触点和一个公共端构成。

3.7 D.P.D.T（双刀双掷）：由一个对称的左、右公共端，两组常开、常闭端子构成。

3.8 上限一接点（常开）：压力上升到设定值时，接点动作，回路导通。

3.9 下限一接点（常闭）：亚力下降到设定值时，接点动作，回路导通。

美国UE防爆差压力开关J120K系列455 456 457应用奥信仪表在选择工业用压力，差压或温度开关时，经常要考虑其安全性能，以保护设备和人员的安全性，120系列就满足了UL、CSA、ATEX等标准，并能符合多个国家地区的认证要求，可用于爆炸区域及含有强腐蚀气体的环境中，对设备和人员安全给予保护.120系列可以提供不同的压力，差压，真空和温度范围，同样可提供不同的连接方式，各种不同的材料以及感压原件类型，正是由于这种灵活的选择方式使得120系列广泛应用于各种场所，如：化工、石油、炼油、油田、钻井平台、输油管线以及制药等各种工业过程.技术参数存放温度 -54～71℃温度限制 -50～71℃;36～39型，520～525型.701—705型为 -17～71℃；环境温度每改变28℃，设定点典型漂移值小于全量程的1%；对于E121和E122型，小于2%；设定点的重复性温度开关为可调范围的±1%；压力开关，50-55，S50B-S55B，126-164，S126B-S164B.171-174，270-274，358-376，520-535，560-564，701-705等型号为可调范围的±1%，450-559为可调范围的±0.5%；36-39，183-194，483-494，565-567，612-680 等型号为可调范围的±1.5%抗冲击经10毫秒、15G冲击实验后，可重现设定点抗振动经2.5G、5～500Hz振动实验后，可重现设定点外壳铝合金（Max.0.4%铜）压铸壳体；环氧树脂涂层；垫圈密封；对前标为J，C，F的开关具有内部设定点锁定功能；对前标为B、H、E的型号则带有抗干扰气密铝制刻度盒盖；铝合金铭牌外壳等级 NEMA 4X；7；9；IP66；开关输出一个或两个单刀双掷(SPDT)输出；双开关可在整个范围内进行100% 跨度的分别设定；开关可接成常开型或常闭型电额定值 15A，125/250/480VAC重量 3～8 磅;(因型号而异)电器接口 3/4"NPT；标准接线端子；压力接口 S50B-S55B，S126B-S164B，171-194，483-494，520-535等型号的接口为1/2"NPTF;560-564型为2"园盘卫生等级连接;565-567型为1 1/2"园盘卫生等级连接；其它型号为1/4" NPTF温度组件温包及毛细管：6英尺，304不锈钢材质；直插式：镀镍黄铜（标准长度）；可选316L不锈钢材质；充填1BS型：充填溶剂；2BS～8BS：充填无毒油；温度死区 F型:典型值为1%；B、C、E型：在实验室条件下.其典型值为设定点范围的2%热监测及冰点保护 B121和E121这两种型号的开关是用于热监测及冰点保护等应用B121-13272，B122-13322等型号的电额定值为22A/480VAC；其它参数与上述相同；E121-1327，E122-13321等型号有10英尺不锈钢毛细管，开关的电额定值为22A/480VAC差压指示器（选项M201） J120K.H121K及H122K型差压开关带的差压指示(选项M210);大约精度在50%量程时为1.5%.在两个端点时为3%;指示窗是柔性玻璃材质;指示器可以进行现场调节.其精度为设定点范围的1%认证UL注册:cULus认证：温度: UL 873. UL1203，CSA C22.2 文件#E43374 压力: UL 508. UL 698. CSA C22.2 文件#E40857级别Ⅰ. 1 & 2区. 组别 B. C和 D级别Ⅱ. 1 & 2区.组别 E. F和 G级别Ⅲ. 外壳形式 4X，7，9；IP66CENELEC防火结构.符合EN 50 014/50 018，EEx dⅡC T6 DEMKO认证#02E 0212168IS CENELEC：本质安全符合EN50 014，EN50 020，EEX iaⅡC T6(仅适用于M405选项，不包括CENELEC防火条款) DEMKO认证#01E 0113749 SAA Ex dⅡT6. IP66. 级别Ⅰ.区域1，符合NACE MR-0175 (以171-193，483-493为准)FM认证. 3615及3600级别 (不是所有型号.参考选项M415的说明)CE认证，符合低电压规程（LVD）CE认证，符合压力设备规程（PED 97/23/EC）性能特点.能符合多个国家地区的认证要求.有一个或两个单刀双掷(SPDT)开关，可选双刀双掷（DPDT）开关.双端电器接口输出，方便连线.端子接线.焊接膜片或波纹管.超低压力范围。
