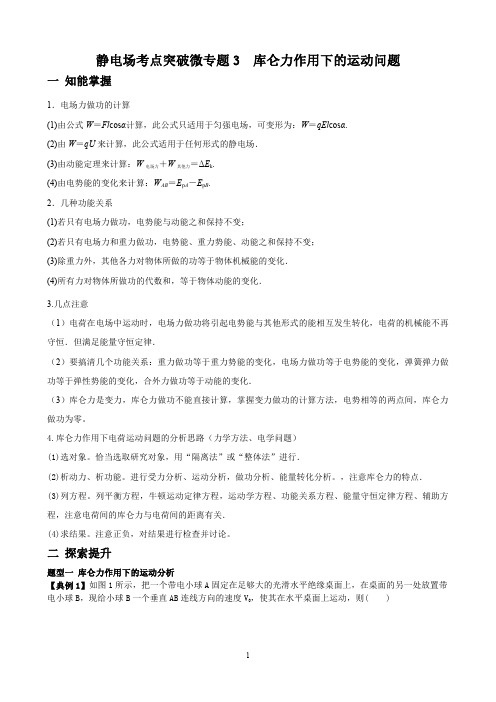

2021高考复习：静电场考点突破微专题3 库仑力作用下的运动问题

专题3 库伦力作用下的平衡问题1.如图所示，两根细线挂着两个质量相同的小球A、B，原来两球不带电时，上、下两根细线的拉力分别为F A、F B，现在两球都带上同种电荷，上、下两根细线的拉力分别为F A′、F B′，则（）A.F A＝F A′，F B＞F B′B.F A＝F A′，F B＜F B′C.F A＜F A′，F B＞F B′D.F A＞F A′，F B＞F B′【答案】B【解析】选取A、B整体为研究对象，在两种情况下有F A＝（m A＋m B）g，F A′＝（m A＋m B）g，所以F A＝F A′；选取B为研究对象，当A、B不带电时，FB＝m B g；当A、B带上同种电荷时，F B′＝m B g＋F库，所以F B ＜F B′.2.如图所示，A、B两个点电荷的电荷量分别为＋Q和＋q，放在光滑绝缘水平面上，之间用绝缘的轻弹簧相连接，当系统平衡时，弹簧的伸长量为x0，若弹簧发生的均是弹性形变，则（）A. 保持Q不变，将q变为2q，平衡时弹簧的伸长量为2x0B. 保持q不变，将Q变为2Q，平衡时弹簧的伸长量小于2x0C. 保持Q不变，将q变为－q，平衡时弹簧缩短量等于x0D. 保持q不变，将Q变为－Q，平衡时弹簧缩短量小于x0【答案】B【解析】由库仑定律F＝k和胡克定律F＝kx以及同种电荷相互排斥，异种电荷相互吸引，可得B正确.3.（换）如图所示，用两根等长的绝缘细线各悬挂质量分别为m A和m B的小球，悬点为O，两小球均带正电荷，当小球由于静电力作用张开一角度时，A球悬线与竖直线夹角为α，B球悬线与竖直线夹角为β，则两小球质量之比m A:m B为（）A. sinβ∶sinαB. cosα∶cosβC. tanβ∶tanαD. tanα∶tanβ【答案】A4.如图所示，两个固定的带正电的点电荷q1、q2，电荷量之比为1∶4，相距为d，引入第三个点电荷q3，要使q3能处于平衡状态，对q3的位置、电性和电荷量的要求，以下叙述正确的是（）A.q3在q1和q2连线之间距离q1为处，且为负电荷，对电荷量无要求B.q3在q1和q2连线之间距离q1为处，且为正电荷，对电荷量无要求C.q3在q1和q2连线之间距离q1为处，对电性和电荷量均无要求D.q3在q1和q2连线的延长线上，位于q1左侧处，对电性和电荷量均无要求【答案】C【解析】由题意知，电荷一定在两正电荷之间，根据平衡有：k＝k，解得＝，即r1＝d，q3在q1和q2连线之间距离q1为处，对电性和电荷量均无要求.故C正确.5.（多选）如图所示，在一条直线上有两个相距0.4 m的点电荷A、B，A带电荷量为＋Q，B带电荷量为-9Q。

专题08 静电场第一部分考点分析电场是电学的基础，也是高考的重点，每年必考。

一般以填空题或计算题的形式进行考查。

库仑定律、电场线的性质、带电体在静电场中的平衡、平行板电容器、带电粒子在电场中的运动等是考查的重点。

特别是带电粒子在电场中的运动结合交变电流、磁场知识巧妙地把电场性质与牛顿运动定律、功能关系、动量等力学知识有机地结合起来，更是命题几率较高的热点。

在复习本部分时要牢牢抓住力和能这两条主线，将知识系统化，找出它们的联系，做到融会贯通，同时还应注意此部分知识与科技前沿、生活实际等的联系，如静电除尘、电容式传感器、喷墨打印机、静电分选器、示波器等。

带电粒子在电场中运动一类问题，是高考中考查的重点内容之一．在力、电综合试题中，多把电场与牛顿运动定律，动能定理，功能关系，运动学知识，电路知识等巧妙地综合起来，考查学生对这些基本知识、基本规律的理解和掌握的情况，应用基本知识分析、解决实际问题的能力。

预测高考对电场考查选择题和计算均有：选择题主要检测考生对重要概念的理解和基本规律的运用．重点考查库仑定律、电场、电场强度、电场线、匀强电场、电场强度的叠加、匀强电场中电势差根电场强度的关系、电容器的电容等基本概念、基本规律的综合运用；计算题仍是以高分值高难度形式出现，重点是考查电场力、电势能、电势差、电势等概念与力学综合。

从近几年的高考来看，随着招生比例的增大，试题的难度相对而言有所下降，思维难度大，起点高的超难试题没有了，但同时送分题也没有了，在论述题，计算题的思维起点都不是很高，随着对物理过程研究的深入，思维难度逐步增大，因此有效的考查了学生的物理思维能力。

因此抓好基本物理知识的教学仍是中学物理教学的首要任务。

把握好复习节奏，适当降低起点和速度，着重学生思维能力的培养过程，以基础题训练方法，努力培养学生正确，良好的解题习惯，加强对学生复习方法，应试策略与技巧的训练和指导。

第二部分知识背一背一、库伦定律与电荷守恒定律1．库仑定律（1）真空中的两个静止的点电荷之间的相互作用力与它们电荷量的乘积成正比，与它们距离的二次方成反比，作用力的方向在他们的连线上。

备战2021新高考物理-基础专题-静电场（三）一、单选题1.如图所示，虚线a、b、c 代表电场中三条电场线，实线为一带正电的粒子仅在电场力作用下通过该区域的运动轨迹，P、Q 是这条轨迹上的两点．下列判断中正确的是:（）A. P 点的电势比Q 点的电势高B. P 点的场强比Q 点的场强小C. 带电粒子通过Q 点时动能比P 点时大D. 带电粒子通过Q 点时电势能比P 点时大2.如图所示，一匀强电场的电场线与圆O所在平面平行，AB为圆的一条直径，C为圆周上一点，圆的半径为R，∠AOC=60°，在A点有一粒子源，能向圆O所在平面内各个方向以动能E k发射同种带电粒子，粒子质量为m，电荷量为q，由观察可知经过B、C的粒子动能分别为5E k和3E k，则（）A. 匀强电场的电场强度为B. 匀强电场的电场强度为C. 匀强电场的方向垂直OCD. 匀强电场的方向与AC平行3.一平行板电容器充电后，把电源断开，再用绝缘工具将两板距离拉开一些，则（）A. 电容器的带电荷量增加B. 电容增大C. 电容器电压增加D. 两板间电场强度增大4.如图所示，把一个架在绝缘支架上的枕形金属导体放在正电荷形成的电场中．导体处于静电平衡时，下列说法正确的是（）A. A，B两点感应电荷产生的场强都为零B. 若该枕形导体处在匀强电场中，则A，B两点感应电荷产生的场强相等C. A点电势大于B点电势D. 当电键S闭合时，正电荷从导体沿导线向大地移动5.有三个相同的金属小球A、B、C ，其中A、B两球带电情况完全相同，C球不带电．将A、B两球相隔一定距离固定起来，两球间的库仑力是F ，若使C球先和A接触，再与B 接触，移去C ，则A、B间的库仑力变为（）A. B. C. D.6.下列关于电荷及其守恒定律的说法正确的是（）A. 利用静电感应可使任何物体带电B. 无论采用任何方式使物体带电都不是创造了电荷C. 带点体所带的电荷量可以是任意值D. 电子和质子所带电荷量相等，所以它们的比荷也相等7.在如图的匀强电场中，若一个点电荷从P点由静止释放，则以下说法中正确的是（）A. 该点电荷受到的电场力逐渐增大B. 该点电荷一定向右且做匀速运动C. 该点电荷一定做匀加速直线运动D. 该点电荷一定做匀减速直线运动8.如图所示，匀强电场中有一个以O为圆心、半径为R的圆，电场方向与圆所在平面平行，A、0两点电势差为U，一带正电的粒子在电场中运动，经A、B两点时速度方向沿圆的切线，速度大小均为v0，粒子重力不计．（）A.粒子在A，B间是做圆周运动B.粒子从A到B的运动过程中，动能先增大后减小C. 匀强电场的电场强度E=D. 圆周上，电势最高的点与O点的电势差为U9.电工穿的高压作业服是用铜丝编织的，下列说法正确的是( )A.铜丝编织的衣服不易拉破B. 电工被铜丝衣服所包裹，使体内电势为零C. 电工被铜丝衣服所包裹，使体内场强为零D. 铜丝电阻小，能对人体起到保护作用10.下列说法正确的是（）A. 由公式U=Ed得，在电场中两点间电势差等于场强与两点间距离的乘积B. 由公式E= 得，在匀强电场中沿电场线方向上两点间距离越大，电场强度就越小C. 在匀强电场中，任意两点间电势差等于场强和这两点间距离的乘积D. 公式U=Ed只适用于匀强电场二、多选题11.如图所示，虚线是某静电场的一簇等势线，边上标有电势的值．一带电粒子只在电场力作用下恰能沿图中的实线从A经过B运动到C．下列说法中正确的是（）A.粒子一定带负电B. A处场强大于C处场强C. 粒子在A处电势能小于在C处电势能D. 粒子从A到B电场力所做的功大于从B到C电场力所做的功12.两个带等量正电荷的点电荷，O点为两电荷连线的中点，a点在连线的中垂线上，若在a 点由静止释放一个电子，如图所示，关于电子的运动，下列说法正确的是（）A. 电子在从a点向O点运动的过程中，加速度可能先增大再减小B. 电子在从a点向O点运动的过程中，加速度一定越来越小，速度一定越来越大C. 电子运动到O点时，加速度为零，速度最大D. 电子通过O点后，速度越来越小，加速度一直增大13.如图是利用静电计研究平行板电容器的电容与哪些因素有关的实验装置示意图，下面的叙述符合实验观察结果的是（）A. b板向右平移，静电计的指针偏转角度变小B. b板向上平移，静电计的指针偏转角度变小C. b板不动，在a、b间插入一块绝缘介质板，静电计指针偏转角度变小D. 紧靠b板在a、b间插入一块金属板，静电计指针偏转角度变大14.如图所示，一质量为m、电荷量为q的带电粒子，仅在电场力作用下以恒定的速率v沿圆弧从A点运动到B点，速度方向转过角，AB弧长为l．则下列说法正确的是( )A.该粒子一定处在一个点电荷形成的电场中B.该粒子可能处在两个点电荷形成的电场中C. 圆弧AB中点的电场强度大小为D. 圆弧AB中点的电场强度大小为15.一带电粒子在正电荷形成的电场中，运动轨迹如图所示的abcd曲线，下列判断正确的是（）A. 粒子带正电B. 粒子通过a点时的速度比通过b点时大C. 粒子在a点受到的电场力比b点小D. 粒子在a点时的电势能比b点小16.利用静电计．研究平行板电容器的电容与哪些因素有关的实验装置如图所示，则下面叙述中符合实验中观察到的结果的是（）A. N板向下平移，静电计指针偏角变大B. N板向左平移，静电计指针偏角变大C. 保持N板不动，在M、N之间插入一块绝缘介质板，静电计指针偏角变大D. 保持N板不动，在M、N之间插入一块金属板，静电计指针偏角变大17.如图所示，P、Q为电场中的一条电场线上的两点，下列说法正确的是（）A. 正电荷在P点受到的电场力方向沿着电场线方向B. 同﹣试探电荷在P点受的电场力一定大于在Q点受的电场力C. 将试探电荷从P点移到Q 点，电场力做正功D. 同﹣带正电的试探电荷在P点的电势能大于在Q点的电势能18.用电场线能直观、方便地比较电场中各点电场的强弱。

库仑定律和电场强度特训目标特训内容目标1库仑力作用下的平衡问题(1T-4T)目标2库仑力作用下的动力学问题(5T-8T)目标3三维空间的电场强度的叠加(9T-12T)目标4对称法求电场强度(13T-16T)目标5割补法求电场强度(17T-20T)【特训典例】一、库仑力作用下的平衡问题1如图所示，表面光滑的半球形绝缘物体固定在水平面上，其正上方固定一根长度与半球形物体半径相等的竖直绝缘支架，带正电的小球Q固定在支架上边，带负电的小球P重力为G，静止在半球形物体上。

现将小球Q的电荷量增加一些，小球P沿球面上滑少许重新平衡(小球P未到达半球最高点前)，以下说法正确的是()A.两球间库仑力变小B.小球对半球的压力变小C.小球对半球的压力大小为2GD.小球对半球的压力大小为G2【答案】D【详解】A．对小球P受力分析，如图所示将小球Q的电荷量增加一些，小球P沿球面上滑少许重新平衡，由相似三角形可得G2R=F NR=Fr而两球之间的距离r变小，则两球间库仑力变大，故A错误；BCD．半球对小球的支持力为F N=G2根据牛顿第三定律可知小球对半球的压力为G2，大小保持不变，则BC错误，D正确。

故选D。

2如图所示，同一直线上的三个点电荷q1、q2、q3，恰好都处在平衡状态，除相互作用的静电力外不受其他外力作用。

已知q1、q2间的距离是q2、q2间距离的2倍。

下列说法正确的是()A.若q 1、q 3为正电荷，则q 2为负电荷B.若q 1、q 2为负电荷，则q 3为正电荷C.q 1:q 2:q 3=36:4:9D.q 1:q 2:q 3=9:6:36【答案】AC【详解】AB ．三个自由电荷在同一直线上处于平衡状态，则一定满足“两同夹异，两大夹小，近小远大”，所以q 1、q 3为同种电荷，q 2为异种电荷，故A 正确，B 错误；CD ．根据库仑定律和矢量的合成，则有kq 1q 22r 2=kq 1q 33r 2=kq 2q 3r 2解得q 1：q 2：q 3=36：4：9故C 正确，D 错误；故选AC 。

静电场考点突破微专题2库仑力作用下的动态平衡一知能掌握1、库仑定律（1）内容：真静止点电荷之间的相互作用力，与它们的电荷量的乘积成正比，与它们的距离的二次方成反比，作用力的方向在它们的连线上．（2）公式：F ＝k q 1q 2r2，其中比例系数k 叫做静电力常量，k ＝9.0×109N·m 2/C 2.（3）适用条件：①真空中（空气中也近似成立）；②静止；③点电荷.（4）点电荷：是一种理想化的物理模型，电荷分布均匀的球体，即带电体的形状和大小对相互作用力的影响可以忽略不计。

（这一点与万有引力很相似，但又有不同：对质量均匀分布的球，无论两球相距多近，r 都等于球心距；而对带电导体球，距离近了以后，电荷会重新分布，不能再用球心距代替r ）。

（5）对于两个均匀带电绝缘球体，可将其视为电荷集中在球心的点电荷，r 为球心间的距离．（6）对于两个带电金属球，要考虑表面电荷的重新分布，如图6所示．同种电荷：F ＜k q 1q 2r 2；(2)异种电荷：F ＞k q 1q 2r 2.（7）不能根据公式错误地认为r →0时，库仑力F →∞，因为当r →0时，两个带电体已不能看做点电荷了．2．动态平衡问题分析求解的一般思路（1）明确对象（整体法、隔离法）（2）受力分析（顺序和方法）（3）选择解题方法（在合成法、分解法、正交分解法三种方法基础上用图解法、解析法、相似三角形或其他特殊情况）（4）准确求解3.动态平衡问题分析求解的几种方法方法一：图解法（矢量三角形法则，解决三力平横问题）。

方法二：辅助圆图解法或拉米定理（矢量三角形法则，解决三力平横问题）方法三：相似三角形（矢量三角形法则，解决三力平横问题）方法四、轻绳滑轮问题（矢量三角形法则，解决三力平横问题）方法五、四力变三力，滑动摩擦力与正压力的合力方向不变，可以将这两个力合成为一个力来处理方法六：解析法（列平衡方程根据函数关系，适合三个力及以上）。

库仑力作用下的平衡问题和动力学问题考向1：“三个自由点电荷平衡”的问题(1)平衡的条件：每个点电荷受到另外两个点电荷的合力为零或每个点电荷处于另外两个点电荷产生的合场强为零的位置．(2)例题1. 如图所示，在一条直线上有两个相距0.4 m 的点电荷A 、B ，A 带电＋Q ，B 带电－9Q.现引入第三个点电荷C ，恰好使三个点电荷均在电场力的作用下处于平衡状态，则C 的带电性质及位置应为( )A ．正电荷，在B 的右边0.4 m 处 B ．正电荷，在B 的左边0.2 m 处C ．负电荷，在A 的左边0.2 m 处D ．负电荷，在A 的右边0.2 m 处解析：选C.要使三个电荷均处于平衡状态，必须满足“两同夹异”、“两大夹小”的原则，所以C 正确．例题2．如图所示，足够大的光滑绝缘水平面上有三个带电质点，A 和C 围绕B 做匀速圆周运动，B 恰能保持静止，其中A 、C 和B 的距离分别是L 1和L 2.不计三个质点间的万有引力，则A 和C 的比荷(电荷量与质量之比)应是( )A.⎝ ⎛⎭⎪⎫L 1L 22B ．⎝ ⎛⎭⎪⎫L 2L 12 C.⎝ ⎛⎭⎪⎫L 1L 23 D.⎝ ⎛⎭⎪⎫L 2L 13 解析： 选C.根据B 恰能保持静止可得k q A q B L 21 ＝k q C q B L 22； A 做匀速圆周运动， k q A q B L 21－k q C q A (L 1＋L 2)2 ＝m A ω2L 1，C 做匀速圆周运动，k q C q B L 22－k q C q A (L 1＋L 2)2＝m C ω2L 2，联立解得A 和C 的比荷(电荷量与质量之比)之比应是⎝ ⎛⎭⎪⎫L 1L 23，选项C 正确．考向2：共点力作用下的平衡问题 解决库仑力作用下平衡问题的方法步骤库仑力作用下平衡问题的分析方法与纯力学平衡问题的分析方法是相同的，只是在原来受力的基础上多了电场力．具体步骤如下：例题3．(多选) 如图所示，水平地面上固定一个光滑绝缘斜面，斜面与水平面的夹角为θ.一根轻质绝缘细线的一端固定在斜面顶端，另一端系有一个带电小球A ，细线与斜面平行．小球A 的质量为m 、电量为q.小球A 的右侧固定放置带等量同种电荷的小球B ，两球心的高度相同、间距为d.静电力常量为k ，重力加速度为g ，两带电小球可视为点电荷．小球A 静止在斜面上，则( )A ．小球A 与B 之间库仑力的大小为kq2d 2B ．当q d ＝mgsin θk 时，细线上的拉力为0 C ．当q d ＝mgtan θk 时，细线上的拉力为0 D ．当q d＝mgktan θ时，斜面对小球A 的支持力为0解析：选AC.根据库仑定律可得两小球之间的库仑力大小为F ＝kq2d 2，选项A 正确；当细线上的拉力为0时，小球A 受到库仑力、斜面支持力、重力，由平衡条件得kq 2d 2＝mgtan θ，解得qd ＝mgtan θk，选项B 错误，C 正确；由受力分析可知，斜面对小球的支持力不可能为0，选项D 错误．例题4． (多选) 如图所示，A 、B 两球所带电荷量均为2×10－5C ，质量均为0.72 kg ，其中A 球带正电荷，B 球带负电荷，且均可视为点电荷．A 球通过绝缘细线吊在天花板上，B 球固定在绝缘棒一端，现将B 球放在某一位置，能使绝缘细线伸直，A 球静止且与竖直方向的夹角为30°，则A 、B 球之间的距离可能为( )A ．0.5 mB ．0.8 mC ．1.2 mD ．2.5 m解析：选AB.对A 受力分析，受重力mg 、细线的拉力F T 、B 对A 的吸引力F ，由分析知，A 平衡时，F 的最小值为F ＝mgsin 30°＝kq2r2，解得r ＝1 m ，所以两球的距离d ≤1 m ，A 、B 正确．考向3：库仑力作用下的动力学问题解决与电场力有关的动力学问题的一般思路：(1)选择研究对象(多为一个带电体，也可以是几个带电体组成的系统)；(2)对研究对象进行受力分析，包括电场力、重力(电子、质子、正负离子等基本粒子在没有明确指出或暗示时一般不计重力，带电油滴、带电小球、带电尘埃等带电体一般计重力)；(3)分析研究对象所处的状态是平衡状态(静止或匀速直线运动)还是非平衡状态(变速运动等)；(4)根据平衡条件或牛顿第二定律列方程求解．对点自测1．如图所示，竖直平面内有一圆形光滑绝缘细管，细管截面半径远小于半径R，在中心处固定一电荷量为＋Q的点电荷．一质量为m、电荷量为＋q的带电小球在圆形绝缘细管中做圆周运动，当小球运动到最高点时恰好对细管无作用力，求当小球运动到最低点时对管壁的作用力是多大？解析：设小球在最高点时的速度为v1，根据牛顿第二定律mg－kQqR2＝mv21R①设小球在最低点时的速度为v2，管壁对小球的作用力为F，根据牛顿第二定律有F－mg－kQqR2＝mv22R②小球从最高点运动到最低点的过程中只有重力做功，故机械能守恒，则12mv21＋mg·2R＝12mv22③由①②③式得F＝6mg由牛顿第三定律得小球对管壁的作用力F′＝6mg.答案：6mg2. 如图所示，在光滑绝缘水平面上放置一带正电的长直细棒，其周围产生垂直于带电细棒的辐射状电场，场强大小E与距细棒的垂直距离r成反比，即E＝kr.在带电长直细棒右侧，有一长为l的绝缘细线连接了两个质量均为m的带电小球A和B，小球A、B所带电荷量分别为＋q和＋4q，A球距直棒的距离也为l，两小球在外力F＝2mg的作用下处于静止状态．不计两小球之间的静电力作用．(1)求k的值；(2)若撤去外力F，求在撤去外力瞬时A、B小球的加速度和A、B小球间绝缘细线的拉力．解析： (1)对小球A、B及细线构成的整体，受力平衡，有q k l ＋4q k2l ＝2mg解得k ＝2mgl3q. (2)若撤去外力瞬时， A 、B 间细线拉力突然变为零，则 对A 球：q·k l ＝ma A 得a A ＝kqml ，方向向右．对B 球：4q·k 2l ＝ma B 得a B ＝2kqml，方向向右． 因为a A <a B ，所以在撤去外力瞬时A 、B 将以相同的加速度a 一起向右运动，A 、B 间绝缘细线张紧，有拉力T.因此，对A 、B 整体，由牛顿第二定律，有 q·k l ＋4q·k2l ＝2ma 解得a ＝g对A ：q·kl ＋T ＝ma解得T ＝13mg故撤去外力瞬时，A 、B 的加速度a ＝g ；A 、B 小球间绝缘细线的拉力T ＝13mg.答案：(1)2mgl 3q (2)a A ＝a B ＝g 13mg2019-2020学年高考物理模拟试卷一、单项选择题：本题共10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的1．如图所示，长方形abed长ad=0.6m，宽ab=0-3m，e、f分别是ad、bc的中点，以ad为直径的半圆内有垂直纸面向里的匀强磁场，磁感应强度B=0.25T。

高中物理静电场知识点高中物理静电场知识点【要点解读】1．库仑定律适用条件的三点理解（1）对于两个均匀带电绝缘球体，可以将其视为电荷集中于球心的点电荷，r为两球心之间的距离。

（2）对于两个带电金属球，要考虑金属球表面电荷的重新分布。

（3）不能根据公式错误地推论：当r→0时，F→∞。

其实，在这样的条件下，两个带电体已经不能再看成点电荷了。

2．应用库仑定律的四条提醒（1）在用库仑定律公式时，无论是正电荷还是负电荷，均代入电荷量的绝对值。

（2）作用力的方向判断根据：同性相斥，异性相吸，作用力的方向沿两电荷连线方向。

（3）两个点电荷间相互作用的库仑力满足牛顿第三定律，大小相等、方向相反。

（4）库仑力存在极大值，由公式可以看出，在两带电体的间距及电荷量之和一定的条件下，当q1＝q2时，F最大。

重点2 电场强度电场线【要点解读】1．电场强度三个表达式的比较表达式比较E＝E＝k E＝公式意义电场强度定义式真空中点电荷的电场强度决定式匀强电场中E与U的关系式适用条件一切电场①真空匀强电场②点电荷决定因素由电场本身决定，与检验电荷q无关由场源电荷Q和场源电荷到该点的距离r共同决定由电场本身决定，d为两点沿电场方向的距离2．电场的叠加（1）叠加原理：多个电荷在空间某处产生的电场为各电荷在该处所产生的电场强度的矢量和。

（2）运算法则：平行四边形定则。

3．计算电场强度常用的五种方法（1）电场叠加合成法。

（2）平衡条件求解法。

（3）对称法。

（4）补偿法。

（5）等效法。

4．电场线的三个特点（1）电场线从正电荷或无限远处出发，终止于无限远或负电荷处；（2）电场线在电场中不相交；（3）在同一幅图中，电场强度较大的地方电场线较密，电场强度较小的地方电场线较疏。

5．六种典型电场的电场线【规律总结】电场线与带电粒子在电场中运动轨迹的关系1．电场线与带电粒子运动轨迹重合的条件一般情况下带电粒子在电场中的运动轨迹不会与电场线重合，只有同时满足以下三个条件时，两者才会重合。
