第三章 地图投影的基本理论

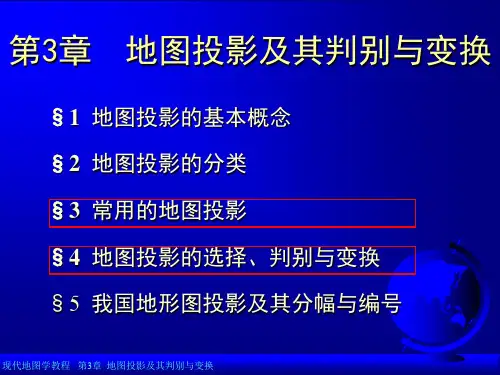

现代地图学教程 第3章 地图投影及其判别与变换
§3 常用地图投影
3.1 世界地图常用的地图投影
3.1.3 正轴等角圆柱投影（墨卡托投影） 3、等角航线
在该投影图上，不仅保持了方向和相对位置的正确，而且能使等角航线表 示为直线，因此对航海、航空具有重要的实际应用价值。只要在图上将航 行的两点间连一直线，并量好该直线与经线的夹角，一直保持这个角度即 可到达终点。
现代地图学教程 第3章 地图投影及其判别与变换
§3 常用地图投影
3.1 世界地图常用的地图投影
3.1.1 等差分纬线多圆锥投影
2、变形特点
• 该投影是属于面积变形不大的任意投影，从 整体构图上有较好的球形感； • 陆地部分变形分布比较均匀，其轮廓形状比 较接近真实，并配置在较为适中的位置，完整 地表现了太平洋及沿岸国家，突出了我国与太 平洋各国之间的联系； • 中央经线和±44纬线的交点处没有角度变形 ，我国境内绝大部分地区的角度变形在10以 内，只有少数地区可达13左右 ； • 面积比等于1的等变形线自西向东贯穿我国中 部，我国境内绝大部分地区的面积变形在10% 以内 。
现代地图学教程 第3章 地图投影及其判别与变换
§4 地图投影的选择、判别与变换
4.1 地图投影选择的依据
3. 地图的内容 主题和内容不同，对投影的要求也不同。
• 要求方向正确，应选择等角投影 • 要求面积对比正确，应选择等积投影 • 教学或一般参考图，要求各方面变形都不大，则 应选择任意投影
现代地图学教程 第3章 地图投影及其判别与变换
现代地图学教程 第3章 地图投影及其判别与变换
§4 地图投影的选择、判别与变换
4.1 地图投影选择的依据
2.制图比例尺 不同比例尺地图对精度要求不同，投影亦不同。 大比例尺地形图，对精度要求高，宜采用变形小的投影

第三章地图投影的基本原理§1 1 地图投影基本概念地图投影基本概念地图投影基本概念§2 2 地图投影基本理论地图投影基本理论地图投影基本理论§1 地图投影基本概念一、地图投影的概念和实质二、地图投影的研究对象及任务地图投影——在球面与平面之间建立点与点之间对应函数关系的数学方法。

研究地图投影的理论、方法、应用和变换等学问的科学，称地图投影学或数学制图学。

{),(),(21λϕλϕf y f x ==一、地图投影基本方法1．几何透视法——利用透视线的关系，将地球体面上的点投影到投影面上的一种投影方法。

2．数学分析法——在球面与投影面之间建立点与点的函数关系，在平面上确定坐标网的一种投影方法。

实施投影时，①球面上一些经纬线的交点展绘在平面上；②对应连接经线和纬线，构成经纬网，球面上的点，按其经纬度转绘在平面上。

二、地图投影的基本概念地图投影原理证明，在一般情况下，椭球表面上无限小的圆圈投影到平面上为一椭圆，称之为变形椭圆（变形椭圆（ellipse of distortion ellipse of distortion ellipse of distortion））。

即，图形的比例尺不仅取决于点位，而且可能随着该点上方向的不同而变化。

因此，可分为主比例尺和局部比例尺。

主比例尺---等于地球椭球模型的比例尺。

局部比例尺---是作为地图上无限短的线段与椭球面上相应线段之比值。

取地面上一个微分圆，将它投影后变为椭圆（除个别为正圆外，一般皆为椭圆），通过研究其在投影平面上的变化，作为地图投影变形的几何解释，这样的椭圆称为变形椭圆（TissotTissot’’s indicatrix 蒂索指线）。

只要有投影就会产生变形；对某一地图投影来讲，不存在这种变形，就一定存在另一种或两种变形。

人们只有掌握地图投影变形性质和规律，才能有目的地支配和控制地图投影的变形。

§2 地图投影的变形Tissot’’s TheoremTissot一、长度变形二、角度变形三、面积变形四、等变形线M.A. Tissot’s Theorem定律底索法国数学家无论采用何种转换方法，球面上每一点至少有一对正交方向线，在投影平面上仍能保持其正交关系。

角度、面积等变形线为以投影中心为圆线的同心圆。 球面上的微圆投影为椭圆，且误差椭圆的
长半径和纬线方向一致，短半径与经线方 向一致，且等于微圆半径r，又因自投影中 心，纬线扩大程度越来越大，所以变形 椭圆的长半径也越来越长，椭圆越来越扁。 常用来做两极的投影。
横轴方位投影 ——等距
经纬线形状
中央经线为直线，其它经线是对 称于中央经线的曲线。中央纬线 为直线，其它纬线是对称于中央 纬线的曲线。在中央经线上纬线 间隔相等。在中央纬线上经线间 隔相等。
从区域所在的地理位置来说，两极地区和南、北半球图采 用正轴方位投影；赤道附近地区和东、西半球图采用横轴 方位投影；其他地区和水、陆半球图采用斜轴方位投影。
横轴、斜轴方位投影变形分布规律
投影面在p点与地球面相切，过新极点p可做许多大圆， 命名为垂直圈，再作垂直于垂直圈的各圈，命名为等高圈。 这样垂直圈相当于地理坐标系的经线圈，等高圈相当于纬 线圈，等高圈和垂直圈投影后的形式和变形分布规律和正 轴方位投影时，情况完全一致。
3 21ቤተ መጻሕፍቲ ባይዱ
七. 球心投影（日晷投影）
4 3
21
八. 方位投影的分析和应用
方位投影的差别是取决于纬圈或等高圈投影半径p
的形式，而ρ的具体形式是取决于变形性质或透
视条件。
4
根据方位头因的长度比、面积比和角度最大变形的
公式来看，在正轴投影中，它们是纬度3 φ的函数， 在斜轴和横轴投影中，它们是天顶距Z的函数1
方位投影变形性质的图形判别
方位投影经纬线形式具有共同的特征，判别时先看构成形 式（经纬线网），判别是正轴、横轴、斜轴方位投影。
正轴投影，纬线为以投影中心为圆心的同心圆，经线为放 射状直线，夹角相等。横轴投影，赤道与中央经线为垂直 的直线，其他经纬线为曲线。斜轴投影，除中央经线为直 线外，其余的经纬线均为曲线。

②水准原点：（海拨≠零点）其高程是以青岛验潮站平 均海平面为零点，经过精密水准测量进行连测而得。
③其高程值：是埋设于青岛观象山密封井下的永久性的 标志点与验潮站平均海平面之间的高差。
1956年国务院批准建立的黄海高程系的 水准原点距平均海平面的高差为： 72.289m(利用50—56年观测记录)。
四等三角网的边长约4公里，可以保证在1：1万比例尺测图 时，每幅图内有1—2个控制点，每点大约控制20平方公里的 范围。
测量平面控制点的位置，通常采用三角测量的方法。这 种方法的实质是在地面上建立一系列相连接的三角形（ 组成三角锁和三角网，），量取一段精确的距离作为起 算边，在这个边的两端点，采用天文观测方法确定其点 位（经度、纬度和方位角），用精密测角仪器测定各三 角形的角值，根据起算边的边长和点位，就可推算出其 他各点的坐标。这样推算的坐标，称为大地坐标。
此外，在一些局部地区也可以用精密导线测量方法，测 量导线边的边长和夹角，推算各点的大地坐标。
（2）高程控制网：
测量高程控制点的主要方法是水准测量，有时也 用三角高程测量。
水准测量是借助水平视线来测定两点间的高差。 连续的水准测量即可组成作为全国高程控制的水 准网。
根据测量精度的不同，水准测量分为四等，作为 全国测图及工程建设的基本高程控制。
精度要求不高时，可将椭球体处理为正球体，地理坐标 均采用地球表面的球面坐标，经纬度均用地心坐标。
天文经纬度只能在天球上定义，天文经（纬）度与大地 经（纬）度相同时，其轨迹在大地经（纬）线附近呈非 平面曲线摆动。但由于θ角（铅垂线与法线的夹角）很 小，这种摆动的幅度也很小。
地心 地心纬度
大地纬度 天文纬度
2.地球体的物理表面（准规则曲面-假想面）
